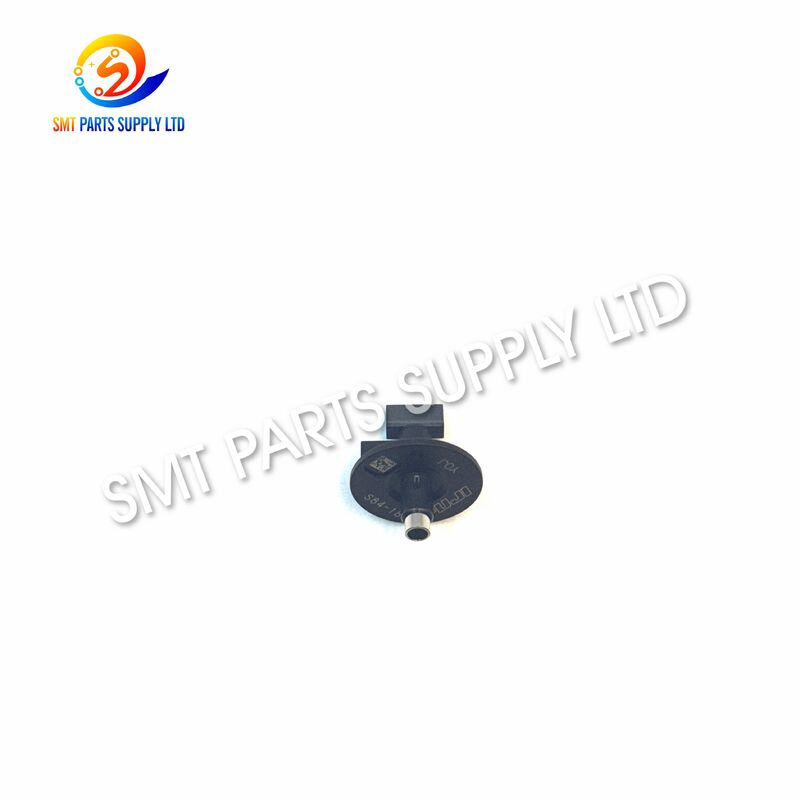

Bocal retangular FUJI 2AGKNY010600 8.4x1.8 para máquina de colocação SMT

Bocal retangular FUJI 2AGKNY010600 8.4x1.8 para máquina de colocação SMT

OBocal Retangular FUJI 2AGKNY010600 Y0Jfoi projetado para ser compatívelCabeça de posicionamento NXT H04Saplicações que exigem uma superfície de captação retangular estendida. Com umEspecificação de captador de 8,4 x 1,8 mm, esse bico fornece um perfil de contato mais longo para componentes eletrônicos alongados adequados durante a montagem SMT automatizada.

O bico funciona em conjunto com o sistema de vácuo do cabeçote de posicionamento para selecionar componentes dos alimentadores, manter a força de retenção estável durante o movimento em alta velocidade e liberar peças com precisão nas posições programadas da PCB. Comparado com bicos retangulares mais curtos, o comprimento de captação de 8,4 mm pode fornecer uma área de contato maior onde o pacote de componentes oferece superfície plana suficiente.

O 2AGKNY010600 é adequado para substituição de produção, manutenção preventiva e estoque de peças sobressalentes. A seleção correta deve sempre considerar a superfície de captação do componente, a configuração do cabeçote de posicionamento e a referência atual do bico antes da instalação.

Causa

Por que componentes retangulares maiores podem exigir um bico dedicado?

Os componentes eletrônicos variam significativamente em comprimento, largura, estrutura de superfície e centro de gravidade.

Quando um componente alongado é manuseado por um bocal com área de contato insuficiente, o componente pode se tornar menos estável durante o movimento rápido da máquina.

Os sintomas típicos podem incluir:

• Movimento do componente após a coleta
• Rotação durante a transferência
• Leituras de vácuo instáveis
• Erros de coleta repetidos
• Queda de componentes
• Variação da posição do canal

Um bico retangular adequadamente selecionado ajuda a aumentar o contato utilizável com o componente, mantendo a vedação a vácuo.

Desgaste do bico na produção SMT de alta velocidade

Os bicos de colocação operam continuamente durante a produção.

Durante longos períodos de operação, diversas condições podem afetar o desempenho:

Quando a limpeza não restaurar mais a operação confiável, a substituição do bico deverá ser considerada.

Solução

O2AGKNY010600 Bocal retangular de 8,4 x 1,8 mmfornece uma opção de substituição adequada onde esta geometria de captação é necessária.

Sua ponta retangular estendida foi projetada para fornecer contato controlado em uma superfície de componente mais longa.

Para melhores resultados de produção:

1. Confirme o número de peça do bico existente.
2. Verifique a configuração do cabeçote H04S.
3. Compare os perfis de bico novos e existentes.
4. Inspecione a superfície de captação do componente.
5. Verifique a passagem de vácuo antes da instalação.
6. Instale o bico corretamente.
7. Execute testes de captação em baixa velocidade.
8. Verifique a estabilidade dos componentes durante o movimento.
9. Execute uma amostra de produção de PCB.
10. Retome a produção normal após verificação.

Especificações

Comparação de bicos retangulares relacionados

O 2AGKNY010600 oferece o perfil de captação mais longo entre os quatro modelos listados.

Não deve ser selecionado simplesmente porque é maior. O componente deve fornecer superfície plana suficiente para o perfil completo de contato do bico.

Aplicativo

Montagem de PCB

O bocal é adequado para produção automatizada de PCB usando configurações de cabeçote NXT H04S compatíveis.

Ele pode suportar o manuseio de componentes adequados onde uma área de captação retangular mais longa é benéfica.

Eletrônicos de consumo

A produção aplicável pode incluir:

• Eletrônica digital
• Aparelhos inteligentes
• Painéis de controle do consumidor
• Módulos eletrônicos
• Dispositivos de comunicação

Eletrônica Automotiva

A produção de PCB automotiva geralmente requer alta repetibilidade e manuseio estável de componentes.

A seleção adequada do bico ajuda a manter uma captação consistente durante a operação contínua de alto volume.

Eletrônica Industrial

As aplicações adequadas podem incluir a produção de:

• Painéis de controle industriais
• Módulos de automação
• Sistemas embarcados
• Eletrônica de potência
• Controladores de máquina

Fabricação EMS

Os fabricantes de EMS frequentemente executam vários modelos de PCB.

Manter vários tamanhos de bicos disponíveis ajuda as equipes de produção a responder a diferentes pacotes de componentes e programas de clientes.

Como funciona

1. Instalação

O bico é montado no cabeçote de colocação H04S compatível e conectado ao circuito de vácuo da máquina.

2. Posicionamento de captação

A máquina move o cabeçote em direção ao local de alimentação programado.

3. Contato do Componente

A ponta retangular se aproxima da superfície superior selecionada do componente.

4. Ativação de vácuo

O vácuo passa pelo bico e gera força de retenção.

5. Elevação de Componentes

O componente é levantado do alimentador enquanto permanece preso ao bico.

6. Transferência

A cabeça move o componente em direção ao PCB.

A superfície de captação mais longa pode ajudar a suportar um manuseio estável onde a geometria do componente é compatível.

7. Reconhecimento

A máquina realiza o reconhecimento de componentes necessário e a correção de posicionamento.

8. Colocação

O componente é movido para as coordenadas PCB programadas e colocado na posição.

9. Liberação

O vácuo é liberado e o bico continua para o próximo ciclo de colocação.

Como escolher

Confirme o número da peça

Para este bico:

2AGKNY010600

A correspondência do número de peça existente é o ponto de partida preferido para a substituição.

Confirme o código do bico

Y0J

O código do bico fornece uma referência adicional de identificação do modelo.

Confirme a cabeça

NXT H04S

Cabeçotes de posicionamento diferentes podem usar configurações de bico diferentes.

Verifique a superfície de captação

O componente deve fornecer contato plano suficiente para oPerfil retangular de 8,4 x 1,8 mm.

Não permita que o bico se sobreponha:

• Leads de componentes
• Bordas elevadas
• Cavidades
• Terminais
• Superfícies irregulares

Avalie a estabilidade dos componentes

Para componentes mais longos, considere a área de captação e o centro de gravidade.

O melhor ponto de captação deve proporcionar um manuseio equilibrado durante a aceleração, reconhecimento e posicionamento.

Lista de verificação de seleção

Recomendações de manutenção

A manutenção regular dos bicos ajuda a evitar interrupções desnecessárias na linha SMT.

Inspecione o bico para:

• Bloqueio de vácuo
• Acúmulo de poeira
• Deformação da ponta
• Desgaste superficial
• Danos físicos
• Contaminação anormal

Utilize procedimentos adequados de limpeza dos bicos e evite ferramentas agressivas que possam alterar a geometria da ponta de precisão.

Os bicos de reposição devem ser armazenados separadamente em embalagens protetoras.

Perguntas frequentes

Q1: Qual é a especificação do bico FUJI 2AGKNY010600?

O 2AGKNY010600 Y0J é um bocal de posicionamento retangular com um perfil de captação de 8,4 x 1,8 mm para aplicações de cabeçote de posicionamento NXT H04S compatíveis.

Q2: Por que escolher um bico retangular de 8,4 mm?

Seu perfil de contato mais longo pode ser adequado para componentes alongados compatíveis que fornecem superfície de captação plana suficiente e exigem retenção de vácuo estável durante a transferência.

Q3: Como posso confirmar a compatibilidade?

Verifique o número da peça existente, o modelo do cabeçote H04S, as dimensões do bico e a superfície de captação do componente. Fotos nítidas do bico atual também podem ajudar na verificação do modelo.

Q4: Quando devo substituir o bico?

A substituição deve ser considerada quando o bico apresentar desgaste visível, deformação, bloqueio persistente, desempenho de vácuo instável ou erros repetidos de coleta após a limpeza.

Q5: Posso encomendar vários modelos de bicos juntos?

Sim. Envie os números de peça necessários, quantidades e informações da máquina para que os modelos de bicos relacionados possam ser cotados juntos.

Contate-nos

Procurando oFUJI 2AGKNY010600 Y0J Bocal retangular de 8,4 x 1,8 mm?

Por favor envie-nos:

• Número da peça
• Série de máquinas
• Modelo de cabeça de colocação
• Quantidade necessária
• Fotos de bicos existentes
• Requisitos adicionais de peças sobressalentes SMT

Contate-nos para preços, disponibilidade e confirmação do produto.
