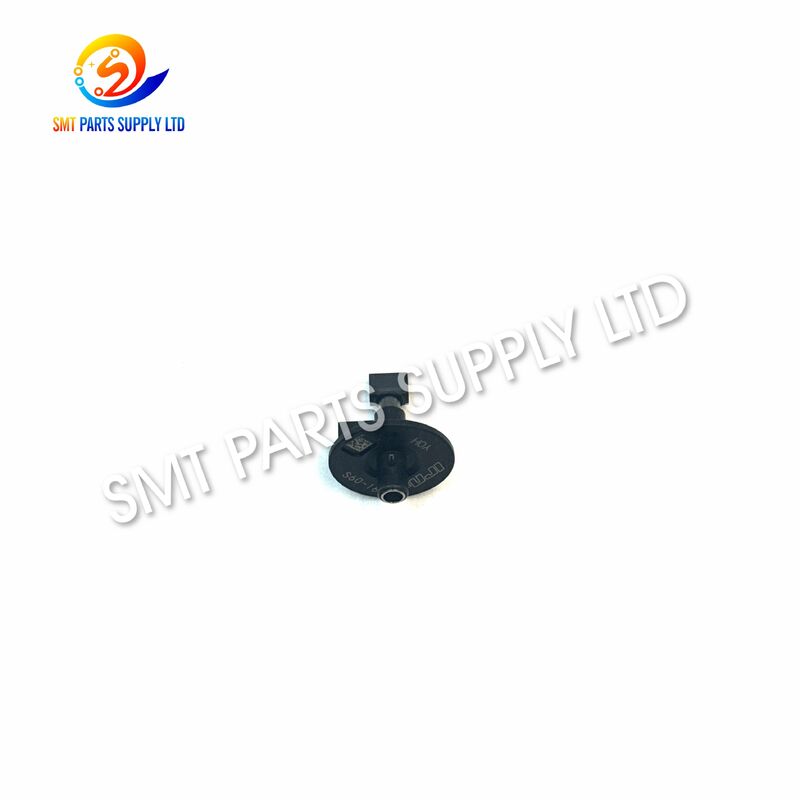

Bocal retangular FUJI 2AGKNY010500 6.0x1.8 para NXT H04S

Bocal retangular FUJI 2AGKNY010500 6.0x1.8 para NXT H04S

OFUJI 2AGKNY010500 Bocal Retangular 6,0 x 1,8 mmé um bico captador de componentes de precisão projetado para compatibilidadeCabeça de colocação NXT H04S SMTaplicações. Seu perfil de contato retangular é destinado a componentes com uma superfície de captação superior alongada ou retangular adequada, proporcionando retenção estável de vácuo durante operações de coleta e posicionamento em alta velocidade.

O bocal é instalado diretamente no cabeçote de colocação e funciona com o sistema de vácuo da máquina para coletar componentes dos alimentadores, mantê-los firmemente durante a transferência e liberá-los em locais programados na PCB.

A seleção correta do bico é importante para manter um desempenho de coleta confiável, orientação estável dos componentes e resultados de posicionamento consistentes. O 2AGKNY010500 é adequado para substituir bicos desgastados, contaminados ou danificados e também pode ser estocado como peça sobressalente para manutenção de rotina.

É amplamente aplicável à fabricação de eletrônicos, produção de EMS, montagem de PCB, eletrônica industrial, eletrônica automotiva e outros ambientes profissionais de produção SMT.

Principais informações do produto

Causa

Por que o bico correto é importante?

O bico SMT faz contato direto com o componente eletrônico durante cada ciclo de colocação.

Se o tamanho, formato ou condição do bico não for adequado para o componente, a produção poderá apresentar captação instável, movimento do componente ou alarmes frequentes da máquina.

Problemas comuns relacionados aos bicos incluem:

Um componente retangular nem sempre pode fornecer área de contato plana suficiente para um bico redondo convencional. Nestes casos, um bocal retangular pode fornecer um perfil de contato mais próximo do formato do componente.

Desgaste e contaminação do bico

As máquinas de colocação SMT operam continuamente em alta velocidade.

Durante ciclos repetidos de captação, o bico pode desenvolver gradualmente:

• Desgaste da ponta
• Contaminação de superfície
• Bloqueio de vácuo
• Deformação mecânica
• Desempenho de vedação reduzido
• Instabilidade de captação

Poeira, partículas adesivas, resíduos de fluxo e outros detritos de produção podem acumular-se em torno da abertura de vácuo.

Se a limpeza normal não restaurar mais o desempenho estável, a substituição do bico costuma ser a solução de manutenção mais eficiente.

Solução

OBocal retangular 2AGKNY010500fornece uma solução de substituição para aplicações NXT H04S compatíveis que exigem umPerfil de captação de 6,0 x 1,8 mm.

Um bocal selecionado corretamente pode ajudar a restaurar o contato de vácuo estável e reduzir problemas repetidos de captação.

Processo de substituição recomendado

1. Verifique o número de peça do bico existente.
2. Confirme o modelo do cabeçote de posicionamento.
3. Verifique as dimensões do coletor do bico.
4. Compare o novo bico com a unidade existente.
5. Inspecione a passagem de vácuo antes da instalação.
6. Instale o bico corretamente.
7. Teste o desempenho da captação de vácuo.
8. Execute vários ciclos de colocação de amostras.
9. Verifique a estabilidade do componente durante a transferência.
10. Retome a produção normal após confirmar a operação estável.

Esse processo ajuda as equipes de manutenção a evitar substituições desnecessárias de componentes de máquinas não relacionados.

Especificações

Comparação de bicos retangulares relacionados

Diferentes dimensões de bico retangular podem ser selecionadas de acordo com a superfície de captação do componente.

Diferença de seleção

O 2AGKNY010500 oferece uma área de captação maior que o modelo de 4,4 x 1,8 mm, mantendo a mesma largura de 1,8 mm.

A versão de 8,4 x 1,8 mm oferece uma superfície de contato ainda mais longa.

A versão de 5,9 x 1,3 mm é mais estreita e pode ser mais apropriada onde a superfície utilizável do componente é limitada.

O bico correto deve sempre ser selecionado de acordo com o pacote real do componente, em vez de simplesmente escolher o maior bico disponível.

Aplicativo

O bocal retangular FUJI 2AGKNY010500 é adequado para ambientes automatizados de montagem de PCB usando configurações de posicionamento compatíveis.

Eletrônicos de consumo

Aplicável às linhas de montagem SMT que produzem:

• Painéis de controle do consumidor
• Aparelhos inteligentes
• Dispositivos de comunicação
• Produtos digitais
• Módulos eletrônicos

A coleta estável do bico pode ajudar a melhorar a consistência da produção durante ciclos repetitivos de colocação.

Eletrônica Automotiva

A produção de PCB automotiva requer manuseio confiável de muitos pacotes de componentes diferentes.

Um bico corretamente combinado pode ajudar a manter a estabilidade do componente durante a transferência e colocação em alta velocidade.

Eletrônica Industrial

O bico também pode ser utilizado na fabricação de:

• Controladores industriais
• Equipamento de automação
• Eletrônica de potência
• Placas de controle incorporadas
• Sistemas de controle de máquinas

Fabricação EMS

As fábricas EMS mudam frequentemente os modelos de PCB e as combinações de componentes.

Manter vários tamanhos de bicos em estoque permite que as equipes de manutenção e produção respondam rapidamente aos diferentes requisitos do produto.

Usuários típicos

Como funciona

1. Instalação

O bocal é instalado no cabeçote de colocação compatível e conectado ao sistema de vácuo.

2. Movimento para o Alimentador

O cabeçote de posicionamento se move em direção à posição programada do alimentador.

3. Contato do Componente

O bico desce até a superfície de captação selecionada do componente.

4. Captador de Vácuo

O vácuo é aplicado através da passagem interna do bocal, criando sucção entre o bocal e o componente.

5. Transferência de componentes

O componente é retirado do alimentador e transferido para a PCB.

6. Reconhecimento e Correção

O sistema de posicionamento pode inspecionar a orientação do componente e fazer correções de posição.

7. Colocação de PCB

O bocal move o componente para as coordenadas PCB programadas.

8. Liberação de vácuo

O vácuo é liberado, permitindo que o componente permaneça na posição de colocação necessária.

O cabeçote de colocação continua então com o próximo ciclo de produção.

Por que a captação de vácuo estável é importante

Durante a colocação em alta velocidade, o componente é exposto a rápidas acelerações, movimentos e mudanças de posicionamento.

Se a força de retenção do vácuo for insuficiente, o componente pode:

• Mude no bocal
• Girar inesperadamente
• Queda durante o movimento
• Falha no reconhecimento da máquina
• Causar erros de coleta
• Interromper a produção

O bico, portanto, precisa fornecer uma superfície de contato adequada e um caminho de vácuo irrestrito.

Como escolher

1. Confirme o número da peça

A primeira referência deve ser:

2AGKNY010500

Se estiver substituindo um bico existente, confirme se o número da peça antigo corresponde.

2. Confirme o modelo da cabeça

Este modelo está associado a:

Cabeça NXT H04S

Sempre verifique a configuração real do cabeçote de posicionamento.

3. Confirme o tamanho da coleta

Especificação necessária:

6,0x1,8mm

O componente deve fornecer superfície plana suficiente para contato estável.

4. Verifique o formato do componente

Fatores importantes incluem:

5. Compare com o bico existente

Para pedidos de substituição, compare:

• Número da peça
• Dimensões da ponta
• Formato da ponta
• Interface de instalação
• Configuração atual da máquina

Fotografias nítidas do bico existente também podem ajudar a confirmar a substituição correta.

Recomendações de manutenção

Inspeção Regular

Verifique o bico periodicamente quanto a:

• Vestir
• Deformação
• Contaminação
• Bloqueio
• Danos na ponta
• Vazamento de vácuo

Limpeza

Limpe o bico usando procedimentos de manutenção SMT adequados.

Evite ferramentas que possam riscar ou deformar as superfícies de captação de precisão.

Armazenar

Armazene os bicos de reposição em embalagens protetoras limpas.

Evite permitir que diferentes modelos de bicos se misturem sem identificação.

Identificação de inventário

Uma etiqueta de armazém prática pode usar:

FUJI + 2AGKNY010500 + 6,0 x 1,8 mm + H04S

Isso ajuda as equipes de manutenção a identificar rapidamente a peça de reposição correta.

Problemas comuns e solução de problemas

Por que manter este bico como reserva?

Um bico é pequeno em comparação com outros conjuntos de máquinas SMT, mas a falha do bico pode interromper imediatamente a colocação do componente.

Manter unidades de reposição disponíveis pode ajudar:

• Reduza o tempo de inatividade de emergência
• Reduza o tempo de resposta de manutenção
• Apoie a substituição preventiva
• Prepare-se para danos inesperados no bico
• Melhore o planejamento de peças de reposição
• Apoie diferentes programas de produção de PCB

Para fábricas que operam diversas linhas SMT, os modelos de bicos comumente usados ​​são especialmente adequados para estoque de peças de reposição.

Perguntas frequentes

Q1: Qual é a especificação do FUJI 2AGKNY010500?

O 2AGKNY010500 é um bocal de colocação SMT retangular comPerfil de captação de 6,0 x 1,8 mm, destinado a aplicações de cabeçote de posicionamento NXT H04S compatíveis.

Q2: Para que tipo de componente este bico é adequado?

É adequado para componentes eletrônicos compatíveis com uma superfície de captação plana retangular ou alongada apropriada. A seleção final deve ser baseada no pacote real de componentes e nos requisitos de posicionamento.

Q3: Como posso confirmar o bico correto antes de fazer o pedido?

Forneça o número da peça, modelo do cabeçote de posicionamento, informações da máquina e fotos nítidas do seu bico atual. A comparação desses detalhes pode ajudar a reduzir erros de seleção de modelos.

Q4: Quando o bico deve ser substituído?

A substituição pode ser necessária quando o bico apresentar desgaste visível, deformação, bloqueio de vácuo, coleta instável, quedas repetidas de componentes ou erros persistentes de coleta após a limpeza.

Q5: Você pode fornecer outros tamanhos de bicos retangulares?

Sim. Modelos relacionados incluem2AGKNY010300, 2AGKNY010400 e 2AGKNY010600. Envie os números de peça e quantidades necessárias para confirmação do modelo e cotação.

Contate-nos

Precisa doFUJI 2AGKNY010500 Bocal retangular de 6,0 x 1,8 mmou outros bicos de posicionamento SMT?

Por favor envie-nos:

• Número de peça necessário
• Tamanho do bico
• Modelo de cabeça de colocação
• Modelo de máquina
• Quantidade necessária
• Fotos de bicos existentes
• Lista adicional de peças sobressalentes

Podemos ajudar comconfirmação do modelo, seleção do bico relacionado, cotação de quantidade e preparação do pedido.

Para clientes que necessitam de vários modelos de bicos FUJI SMT ou outras peças de reposição de máquinas, envie sua lista de compras completa para obter um orçamento combinado.

Contate-nos para preços, disponibilidade e confirmação do produto.
