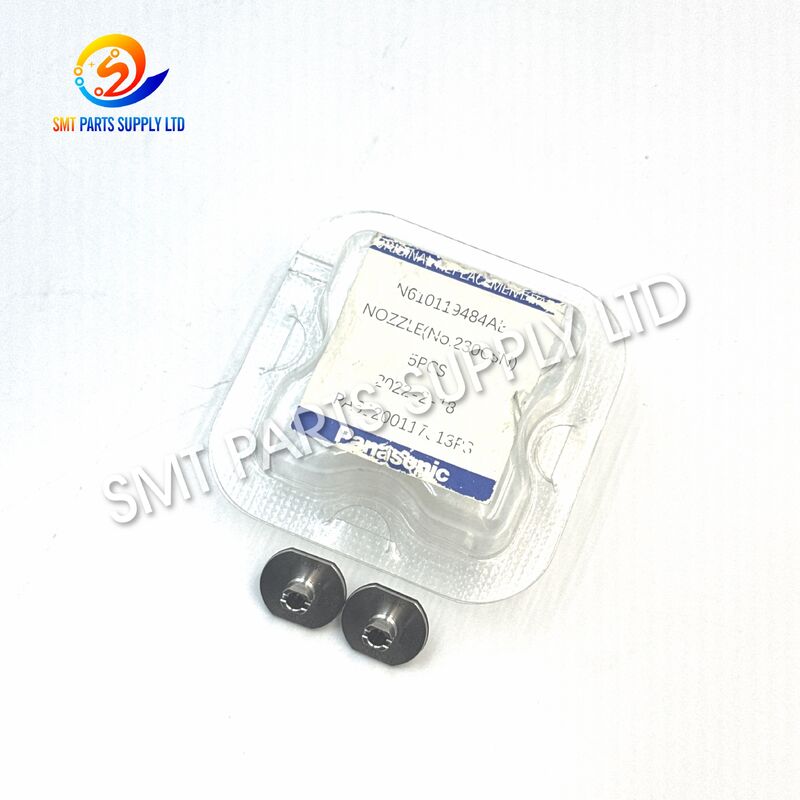

Bico Panasonic N610119484AB 230CSN para Máquina SMT CM402 CM602 NPM

O número bico Panasonic N610119484AB 230CSN é um componente de reposição de precisão usado em sistemas de montagem Panasonic CM402, CM602 e NPM compatíveis. Instalado na cabeça de montagem, o bico funciona com o sistema de vácuo da máquina para pegar componentes eletrônicos de alimentadores, transportá-los com precisão e liberá-los na PCB na posição de montagem programada.

Um bico afeta diretamente a estabilidade da captação, a precisão da montagem, o manuseio de componentes e a continuidade da produção. Quando a ponta do bico fica desgastada, contaminada, danificada ou bloqueada, a máquina pode apresentar erros de captação, quedas de componentes, vácuo instável ou defeitos de montagem.

O N610119484AB 230CSN é adequado para aplicações de manutenção e substituição de rotina onde o tipo de bico especificado corresponde à configuração da máquina e aos requisitos do componente.

Descrição Completa do Produto

Bico de Montagem SMT 230CSN N610119484AB para Panasonic CM402 CM602 NPM

Visão Geral do Produto

O número bico Panasonic N610119484AB 230CSN é uma peça de reposição para máquinas SMT desenvolvida para equipamentos de montagem Panasonic compatíveis CM402, CM602 e NPM. Como um componente importante da cabeça de montagem, o bico fornece a interface física entre o sistema de vácuo da máquina e o componente eletrônico sendo manuseado.

Durante um ciclo de montagem SMT, o bico se aproxima da posição de captação do alimentador, usa pressão de vácuo para segurar o componente, o transfere através do processo de reconhecimento e posicionamento e o libera com precisão na PCB. A condição consistente do bico é, portanto, essencial para o desempenho estável da máquina.

O bico 230CSN é comumente selecionado para substituição quando um bico existente apresenta desgaste, deformação, contaminação, instabilidade de vácuo ou inconsistência na captação. Ele também pode ser estocado como uma peça de reposição para manutenção preventiva em linhas de produção que utilizam equipamentos CM e NPM compatíveis.

Antes de fazer o pedido, os usuários devem confirmar o número da peça N610119484AB, o tipo de bico 230CSN, o modelo da máquina, a configuração da cabeça de montagem e os requisitos de aplicação.

Causa

Os bicos de montagem SMT operam continuamente sob movimento mecânico repetido e ciclos de vácuo. Após produção prolongada, várias condições podem reduzir o desempenho do bico.

Como o bico entra em contato direto ou segura o componente eletrônico, mesmo pequenos danos superficiais ou contaminação podem afetar a estabilidade da produção.

Um bico desgastado nem sempre pode parar a máquina completamente. Em muitos casos, os primeiros sintomas aparecem como erros de captação gradualmente crescentes, tentativas repetidas, componentes caindo ou resultados de montagem inconsistentes.

Solução

A substituição de um bico desgastado ou danificado com a especificação correta pode ajudar a restaurar o desempenho normal do manuseio de componentes.

O número bico N610119484AB 230CSN é destinado a equipamentos de montagem Panasonic compatíveis que requerem esta especificação de bico. Quando selecionado e instalado corretamente, ele suporta:

• Captação de vácuo estável
• Manuseio consistente de componentes
• Movimento de montagem preciso
• Liberação suave de componentes
• Redução de interrupções de produção relacionadas à captação
• Substituição confiável do bico durante manutenção preventiva

Para melhores resultados, a substituição do bico deve ser combinada com a inspeção do sistema de vácuo, suporte do bico, eixo, filtros, componentes relacionados da cabeça e posição de captação do alimentador.

Se erros de captação repetidos continuarem após a substituição do bico, os técnicos também devem verificar a pressão do vácuo, a calibração da cabeça, a condição do alimentador, a embalagem do componente e as configurações de reconhecimento de visão.

Especificações

Referência de Máquina Compatível

A compatibilidade deve ser determinada pelo número da peça e configuração da máquina, e não apenas pelo nome da série da máquina.

Diferentes cabeças de montagem podem usar diferentes tipos de bicos, mesmo dentro da mesma família de máquinas.

Aplicação

O bico N610119484AB 230CSN pode ser usado em diferentes ambientes de fabricação SMT onde máquinas de montagem Panasonic compatíveis estão instaladas.

Produção de Montagem de PCB

Adequado para linhas de produção que montam componentes eletrônicos em placas de circuito impresso. O bico suporta o processo de captação e montagem entre o alimentador e a PCB.

Manutenção de Máquinas SMT

Um bico desgastado pode ser substituído durante a manutenção programada da máquina para reduzir o risco de falhas inesperadas na captação.

Substituição Após Danos no Bico

Se o bico for danificado por colisão, contato anormal com o componente, configuração incorreta ou uso a longo prazo, a substituição pode ajudar a restaurar o desempenho estável do manuseio.

Inventário de Peças de Reposição Preventivas

Fábricas que operam várias máquinas CM402, CM602 ou NPM frequentemente mantêm tipos de bicos de uso frequente em estoque para reduzir o tempo de espera de manutenção.

Fabricação de Eletrônicos

Aplicações típicas podem incluir linhas de montagem SMT que atendem a:

Como Funciona

O bico SMT opera como parte do sistema de vácuo da cabeça de montagem da máquina.

1. Posicionamento do Bico

A máquina move a cabeça de montagem em direção à posição de captação do alimentador programada.

2. Captação de Componente

O bico entra em contato ou se aproxima do componente de acordo com as configurações da máquina. A pressão de vácuo é aplicada através do bico.

A força de vácuo segura o componente firmemente na ponta do bico.

3. Transferência de Componente

A cabeça de montagem move o componente para longe do alimentador e em direção à área de inspeção ou montagem.

4. Reconhecimento e Correção

Dependendo da configuração da máquina e do tipo de componente, o sistema de visão da máquina identifica a posição e orientação do componente. As correções de posição necessárias são calculadas automaticamente.

5. Montagem na PCB

O bico se move para as coordenadas de montagem da PCB programadas.

A máquina controla o posicionamento X, Y, Z e rotacional de acordo com o programa de montagem.

6. Liberação do Componente

O vácuo é liberado ou alterado de acordo com a sequência de operação da máquina, permitindo que o componente seja colocado na pasta de solda na localização necessária.

Este processo pode se repetir milhares de vezes durante a produção, o que torna a condição do bico especialmente importante para a operação SMT estável.

Por Que a Condição do Bico Importa

O bico é relativamente pequeno em comparação com outros componentes da máquina SMT, mas tem uma influência direta na qualidade da produção.

A substituição de um bico problemático precocemente pode ajudar a evitar paradas desnecessárias da máquina e erros de montagem repetidos.

Vantagens do Produto

Aplicação SMT de Precisão

Projetado para captação e montagem precisa de componentes em equipamentos de produção SMT compatíveis.

Identificação do Número da Peça

O número N610119484AB permite que o pessoal de manutenção identifique e combine a peça de reposição necessária com mais precisão.

Especificação 230CSN

O tipo de bico pode ser verificado diretamente em registros de manutenção, listas de bicos ou no bico existente da máquina.

Compatível com Múltiplas Séries de Máquinas

Aplicável a configurações selecionadas de máquinas CM402, CM602 e NPM quando a especificação correta do bico é necessária.

Adequado para Inventário de Manutenção

O bico é compacto e prático para armazenamento de peças de reposição, ajudando as equipes de manutenção a se prepararem para requisitos de substituição programados ou inesperados.

Substituição Fácil

Técnicos SMT experientes podem substituir o bico durante a manutenção de rotina de acordo com os procedimentos de serviço padrão da máquina.

Como Escolher

A seleção correta do bico é importante porque diferentes componentes e cabeças de montagem podem exigir especificações de bico diferentes.

Antes de fazer o pedido, verifique as seguintes informações.

Método de Seleção Recomendado

Primeiro, verifique o bico atualmente instalado na máquina.

Confirme se a marcação ou o registro de manutenção mostra:

N610119484AB / 230CSN

Em seguida, confirme que a máquina pertence à configuração aplicável CM402, CM602 ou NPM.

Para departamentos de compras que não possuem informações técnicas completas, fornecer uma foto clara do bico original, modelo da máquina, informações da cabeça e número da peça pode ajudar a reduzir erros de pedido.

Recomendações de Substituição

O bico deve ser inspecionado regularmente como parte da manutenção do equipamento SMT.

A substituição pode ser considerada quando:

• Falhas de captação se tornam mais frequentes
• Componentes caem durante a transferência
• Valores de vácuo se tornam instáveis
• A limpeza do bico não restaura o desempenho
• A ponta está visivelmente danificada
• O bico esteve envolvido em uma colisão da cabeça
• A precisão da montagem se torna inconsistente
• A máquina relata erros repetidos relacionados ao bico

Não assuma automaticamente que todo erro de captação é causado pelo bico. A condição do alimentador, pressão de vácuo, embalagem do componente, calibração da máquina e peças da cabeça também devem ser verificados.

Diretrizes de Manutenção

A limpeza regular pode ajudar a estender a vida útil do bico.

Use procedimentos adequados de manutenção de bicos e evite danificar as superfícies de contato de precisão.

Pontos de manutenção recomendados incluem:

• Remover poeira e contaminação por fluxo
• Manter a passagem de vácuo desobstruída
• Inspecionar a ponta do bico quanto a desgaste
• Verificar deformação após eventos anormais da máquina
• Armazenar bicos sobressalentes em embalagens protetoras limpas
• Evitar misturar diferentes especificações de bico
• Registrar a substituição do bico durante a manutenção preventiva

Não use métodos de limpeza agressivos que possam danificar superfícies de precisão ou alterar a geometria do bico.

Informações de Pedido

Para cotação mais rápida e verificação de compatibilidade, forneça os seguintes detalhes:

Fornecer informações completas ajuda a reduzir erros de seleção de modelo e acelera o processamento de cotação.

FAQ

1. Para que serve o Panasonic N610119484AB 230CSN?

O N610119484AB 230CSN é um bico de montagem SMT usado em máquinas de montagem Panasonic compatíveis. Ele funciona com o sistema de vácuo para pegar componentes eletrônicos de alimentadores, transportá-los durante o ciclo de montagem e liberá-los na posição programada da PCB.

2. O N610119484AB é compatível com as máquinas CM402, CM602 e NPM?

Ele é usado com configurações compatíveis de equipamentos CM402, CM602 e NPM. Como diferentes cabeças e configurações de máquina podem exigir diferentes tipos de bicos, os compradores devem confirmar o número da peça, a especificação 230CSN e a configuração da cabeça antes de comprar.

3. Quando um bico SMT deve ser substituído?

A substituição deve ser considerada quando o bico estiver desgastado, danificado, bloqueado, deformado ou incapaz de manter a captação estável de componentes. Erros frequentes de captação, quedas de componentes e desempenho instável do vácuo também podem indicar que a inspeção do bico é necessária.

4. Como posso confirmar o bico correto antes de fazer o pedido?

Verifique a marcação do bico original, o modelo da máquina, a cabeça de montagem, o manual de manutenção e o registro de peças de reposição. Para uma confirmação mais precisa, forneça o número da peça N610119484AB, o tipo de bico 230CSN, o modelo da máquina, a quantidade e fotos claras da peça existente.

5. Este bico pode ser estocado como peça de reposição de manutenção?

Sim. Bicos SMT de uso frequente são comumente estocados como peças de reposição para manutenção preventiva. Manter bicos de reposição compatíveis disponíveis pode reduzir o tempo de inatividade quando um bico é danificado ou atinge o fim de sua vida útil.

Entre em Contato

Procurando por bicos Panasonic N610119484AB 230CSN ou outras peças de reposição para máquinas SMT?

Envie-nos seu número da peça, modelo da máquina, especificação do bico, quantidade necessária e foto do produto. Nossa equipe pode ajudar a verificar a especificação solicitada e preparar uma cotação para suas necessidades de peças de reposição SMT.

Entre em contato conosco hoje mesmo para obter preço, disponibilidade, cotação de quantidade e suporte de peças SMT compatíveis.
