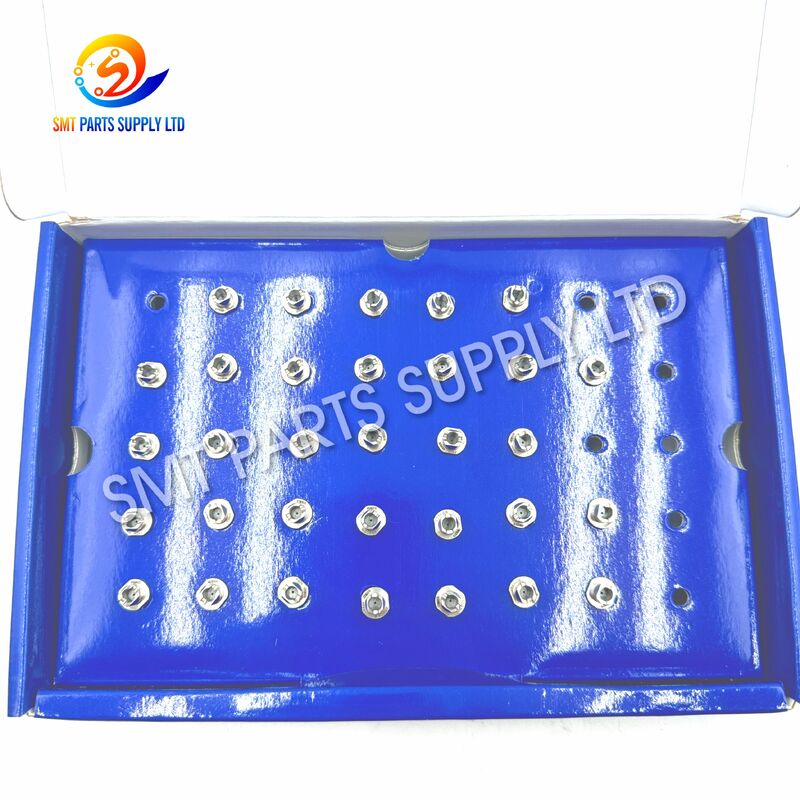

Bocal Panasonic 256CSN N610148260AA SMT para NPM 12 cabeças

Panasonic 256CSN N610148260AA SMT bico para NPM 12 cabeça

O bocal SMT Panasonic 256CSN N610148260AA é um componente de captação de precisão desenvolvido para máquinas de colocação NPM compatíveis equipadas com uma unidade de 12 cabeças.Instalado entre a cabeça de colocação e o componente electrónico, o bico transfere a pressão de vácuo para a superfície do componente, permitindo a captação controlada, movimento de alta velocidade, alinhamento e colocação precisa na placa de circuito impresso.

Um bico desgastado, contaminado, dobrado, bloqueado ou escolhido incorretamente pode causar erros de captação repetidos, quedas de componentes, reconhecimento instável, deslocamentos de posicionamento e paradas desnecessárias da máquina.Substituir o bico afetado por uma unidade 256CSN corretamente combinada ajuda a restaurar o caminho de vácuo e a interface mecânica necessária para uma produção consistente.

Este bico é adequado para fabricantes de eletrônicos, departamentos de manutenção SMT, empresas de serviços de equipamento,e distribuidores de peças sobressalentes que necessitem de uma substituição claramente identificada no modelo 256CSN e número de peça primária N610148260AAA compatibilidade deve ser confirmada de acordo com a cabeça instalada, a marcação do bico existente, o pacote dos componentes e a configuração da máquina antes de encomendar.

Identificação rápida do produto

Por que o bico 256CSN importa na produção SMT

O bico de captação é um dos componentes mais pequenos de uma máquina SMT, mas afeta diretamente a estabilidade de colocação.estabelecer um vácuo suficiente, levantar o componente sem movimento, passar pelo processo de inspecção visual e soltar o componente na posição programada.

Mesmo uma pequena deterioração do bico pode criar perdas de processo repetidas. Um bico pode parecer utilizável enquanto seu canal de vácuo interno, superfície da ponta, interface de montagem ou concentricidade já tiverem mudado.Estes pequenos desvios tornam-se mais perceptíveis durante a produção contínua de alta velocidade.

Um bico 256CSN adequadamente combinado suporta:

Causa

Muitos problemas de produção começam com desgaste gradual, contaminação, manuseio incorreto, limpeza inadequada,ou seleção de componentes inadequados.

Causas comuns de problemas de produção relacionados com o bico

Sinais típicos de alerta

Os operadores e as equipas de manutenção devem inspecionar o bico quando se verificar qualquer das seguintes condições:

Solução

A solução adequada não é simplesmente aumentar a pressão do vácuo ou reiniciar repetidamente a máquina.

O bico 256CSN N610148260AA fornece uma opção de substituição claramente identificada para aplicações compatíveis NPM 12 cabeças.substituição pode ajudar a restaurar a transferência de vácuo pretendida e desempenho de posicionamento mecânico.

Processo recomendado de resolução de problemas

Vantagens de produção

1Identificação clara do modelo

A marcação 256CSN e o número de peça primária N610148260AA tornam a comunicação de compras, gestão de estoque e manutenção mais eficiente.Os compradores podem comparar a identificação do bico existente antes de solicitar um orçamento.

2Projetado para operações de captação a vácuo

O bico funciona como o último componente de contato de vácuo entre a cabeça de colocação e o componente eletrônico.

3. Adequado para manutenção NPM 12 cabeça

O produto é destinado a sistemas NPM compatíveis que utilizem uma configuração de 12 cabeças.O modelo da máquina e a configuração da cabeça devem ser sempre verificados porque diferentes plataformas NPM podem utilizar diferentes famílias de bicos..

4. Suporta repetibilidade de colocação

Um bocal corretamente instalado ajuda a manter a relação entre o centro da cabeça, o centro do bocal, o centro do componente e a coordenada de colocação programada.

5Substituição eficiente de peças sobressalentes

Substituir um bico desgastado é geralmente mais rápido e econômico do que parar repetidamente a linha para limpar ou ajustar um bico que tenha danos mecânicos permanentes.

6Útil para manutenção preventiva.

Manter os modelos de bocal identificados num inventário organizado de peças de reposição permite aos técnicos substituir as unidades suspeitas durante a manutenção programada, em vez de esperar uma interrupção grave da produção.

Especificações

Tabela de verificação do número da parte

O N610148260AA é comumente usado como referência de encomenda primária para o bico 256CSN. Alguns catálogos de peças de reposição podem exibir números adicionais em conexão com as configurações 256CSN ou 203ZSN.Estes números não devem ser considerados automaticamente intercambiáveis sem verificação.

Para fornecimento preciso, forneça o modelo completo da máquina, o tipo de cabeça, a marcação do bico, o número da peça antiga e fotografias claras do produto.

Aplicação

O bico 256CSN é utilizado na produção automática de montagem na superfície, onde a máquina de colocação deve escolher componentes eletrônicos dos alimentadores, inspecionar a sua posição,e colocá-los com precisão em placas de circuito impresso de solda-pasta.

Cenários de aplicação típicos

Compradores adequados

Como funciona

O bico 256CSN opera através de uma combinação de posicionamento mecânico, pressão de vácuo, controle da máquina e correção da visão.

Fase 1: Seleção do bico

O programa da máquina atribui um bico de acordo com o pacote do componente eletrónico e os parâmetros de produção.

Fase 2: Movimento para a posição de recolha

A cabeça de colocação se move em direção à coordenada de captação do alimentador.

Fase 3: Ativação a vácuo

Quando o bico entra em contacto ou se aproxima da superfície do componente, a máquina activa a pressão de vácuo.Criando uma força de retenção entre a ponta do bico e o componente.

Fase 4: Elevação dos componentes

A cabeça se move para cima enquanto o componente permanece ligado ao bico. Se o bico estiver bloqueado, desgastado, dobrado ou com o tamanho incorreto, o componente pode mudar ou permanecer no alimentador.

Etapa 5: Reconhecimento da visão

A câmara da máquina inspeciona a posição e orientação do componente. O sistema de controle calcula os valores de correção antes da colocação.

Fase 6: Transferência de alta velocidade

A cabeça se move da área de alimentação para a coordenada de PCB programada.

Fase 7: Colocação

A máquina libera o vácuo ou aplica o processo de liberação adequado, permitindo que o componente permaneça na pasta de solda.

Fase 8: Ciclo de produção repetido

O bico retorna para a próxima posição de captação e repete o ciclo.

Resumo da sequência operacional

Como escolher

A selecção do bocal SMT correto requer mais do que a correspondência com o nome do modelo visível.

Fator de selecção 1: Número da peça existente

Verifique a marcação no bico atualmente instalado, na lista de peças sobressalentes da máquina, no registo de manutenção ou na embalagem original.

Fator de selecção 2: Modelo do bico

Confirme que o modelo de bocal requerido é 256CSN. Nomes de modelos semelhantes podem representar diferentes estruturas de ponta, interfaces, revisões ou aplicações de componentes.

Fator de selecção 3: Plataforma da máquina

Fornecer o modelo completo da máquina NPM, em vez de apenas indicar a máquina NPM. A geração da máquina e as opções instaladas podem afetar a compatibilidade do bico.

Fator de selecção 4: Configuração da cabeça

Verifique se a máquina utiliza a unidade de 12 cabeças compatível.

Fator de selecção 5: Pacote de componentes

Indicar o comprimento, a largura, a altura, o peso, a forma da superfície e o tipo de embalagem do componente.A área de contacto do bico deve suportar o componente sem cobrir estruturas sensíveis ou causar danos à superfície.

Fator de selecção 6: Fotografia do bico existente

As fotografias claras do bico antigo são úteis quando a identificação impressa é incompleta. As fotografias recomendadas incluem o bico completo, ponta, lado de montagem, perfil lateral e marcação visível.

Fator de selecção 7: Condições de oferta

Indicar se o projeto requer uma condição específica de fornecimento.

Lista de verificação de informações sobre o comprador

Comparação com as condições comuns dos bicos

Recomendações de instalação

1. Parar a máquina segundo o procedimento de manutenção aprovado.
2. Confirmar a cabeça e a estação de bocal afetados antes da remoção.
3. Use luvas limpas ou ferramentas de manuseio adequadas para evitar contaminação.
4. Remover o bico existente sem aplicar força lateral.
5. Compare o modelo antigo e o número da peça com o do substituto.
6. Verifique a posição de montagem para detectar poeira, fragmentos ou danos mecânicos.
7. Instalar o bico 256CSN na orientação correta.
8. Confirmar assento suave e engajamento seguro.
9. Realizar o reconhecimento ou calibração da bocal, quando exigido pela máquina.
10. Faça um teste de recolha e colocação de baixo risco antes de voltar à produção completa.

Recomendações de manutenção

Não use objetos de metal afiados para limpar a passagem do bico, não moer, polir, dobrar ou remodelar manualmente a ponta do bico, pois essas ações podem alterar permanentemente o desempenho da captura.

Inspecção da qualidade antes da expedição ou instalação

Perguntas Frequentes

1Qual é o número de peça primária do bico SMT 256CSN?

A referência de encomenda primária é N610148260AA.Os compradores devem fornecer a marcação do bico antigo e informações da cabeça da máquina antes de confirmar um pedido.

2. O bico 256CSN é adequado para todas as máquinas NPM?

Não automaticamente. É identificado principalmente para sistemas de colocação NPM compatíveis usando uma unidade de 12 cabeças.e número de peça existente devem ser verificados antes da compra.

3Quais são as informações necessárias para obter um orçamento exacto?

Forneça o modelo do bico, o número exacto da peça, o modelo da máquina, o tipo de cabeça, a quantidade necessária, o destino de entrega e fotografias claras do bico existente.Recomenda-se também que a informação sobre o componente e a embalagem seja fornecida quando a compatibilidade for incerta..

4. Quando o bico deve ser substituído em vez de limpo?

Recomenda-se a substituição quando o bico estiver dobrado, rachado, despedaçado, fortemente desgastado, incapaz de manter um vácuo estável ou causar repetidos erros de captação após uma limpeza correta e verificações da máquina.

5Podem ser utilizados num mesmo catálogo diferentes números de peças?

Os nomes semelhantes dos bicos podem representar diferentes revisões, configurações de cabeças ou aplicações de máquinas.Confirme a interface física, documentação da máquina e identificação do bico existente antes da substituição.

Contacte-nos

Entre em contato conosco para obter preços, disponibilidade, opções de entrega e confirmação técnica para o bocal SMT Panasonic 256CSN N610148260AA.

Para obter uma cotação exacta, inclua:

• Número de peça exigido e modelo do bico
• Modelo completo da máquina
• Tipo de cabeça de colocação
• Quantidade exigida
• Fotografias de bocas existentes
• Informações sobre a embalagem do componente
• País de destino
• Data de entrega solicitada

Nossa equipe pode ajudar a verificar as informações fornecidas, preparar uma cotação clara e recomendar embalagens apropriadas para envio internacional.

Os nomes de marca, nomes de máquinas e números de peças são utilizados apenas para identificar a compatibilidade do produto e os requisitos do cliente.
