FUJI 2AGKNX007700 R047-018WRL-035 Bocal H24-L para cabeça NXT H24

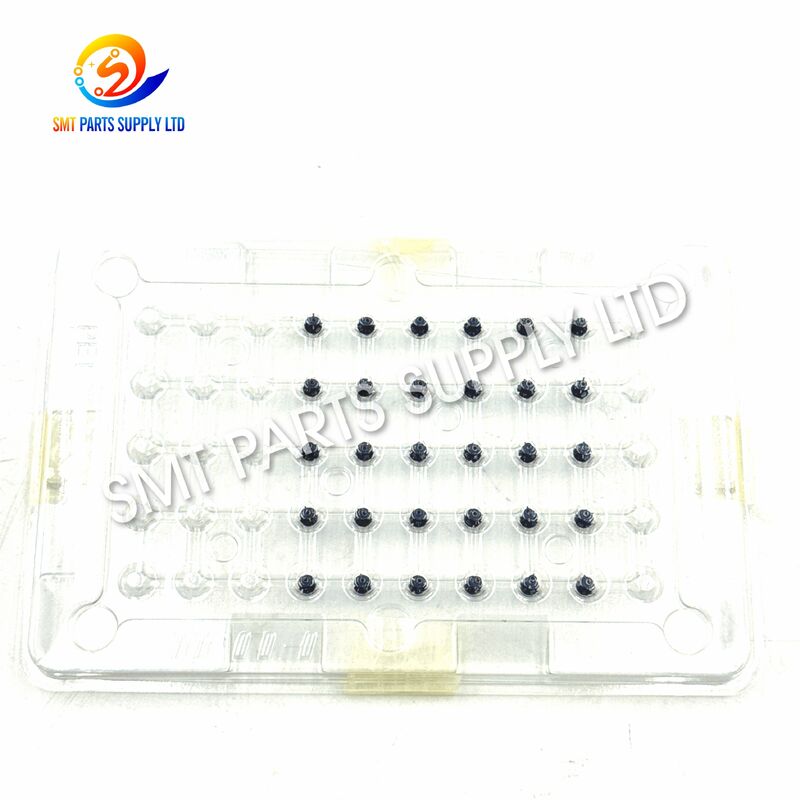

OFUJI 2AGKNX007700 R047-018WRL-035 Garrafa H24-Lé um1.8 mm grande bocal de captação SMT de grande alcancedesenvolvido para utilização com oNXT H24 cabeça de colocaçãoComo componente de contacto entre o sistema de vácuo da cabeça de colocação e os componentes electrónicos, o bocal desempenha as tarefas essenciais de recolha, retenção, transferência, posicionamento,e libertação durante o ciclo de montagem SMT.

OConfiguração H24-L de alcance alargadodestina-se a componentes compatíveis que exijam uma interface de captação maior do que as versões de bico de grande alcance H24-S e H24-M.A escolha correta do bico é importante porque o bico influencia diretamente a estabilidade da captura, eficiência de vácuo, manuseamento de componentes, consistência de colocação e continuidade de funcionamento da máquina.

Número da parte2AGKNX007700corresponde às especificaçõesR047-018WRL-035, com um valor nominal1.8 mm de largura de alcance LEste bico é adequado para a substituição de bicos H24 desgastados, contaminados, danificados ou incorrectamente combinados durante a manutenção rotineira da máquina SMT.

Os bicos SMT operam através de milhares ou milhões de ciclos de recolha e colocação repetitivos.Contaminação por pasta de soldaNo entanto, se a máquina estiver sujeita a uma pressão elevada devido a uma carga mecânica, a sua condição pode afetar gradualmente o desempenho da máquina.

As causas comuns de problemas de captação relacionados com o bico incluem:

Por esta razão, o estado do bico deve ser considerado quando repetidos alarmes de componentes em falta, bico instável,Movimento anormal dos componentes, ou ocorre colocação inconsistente.

A inspeção do bico é especialmente importante em cabeças de colocação de alta velocidade, como o H24, porque uma pequena inconsistência de captação repetida em muitos ciclos pode reduzir a eficiência geral da linha.

Usar a especificação correta do bico é uma das formas mais simples de restaurar o manuseio confiável dos componentes.

O2AGKNX007700 bocal H24-Lfornece a informação corretaR047-018WRL-035 / 1,8 mm de largura de alcance em Lpara aplicações que exijam este tipo específico de bico H24.

Ao substituir um bico, os operadores devem confirmar:

• Tipo de cabeça de colocação:H2O
• O número de peça exigido é:2AGKNX007700
• As especificações exigidas são:R047-018WRL-035
• O tipo de bocal éLargo alcance L
• O tamanho nominal do bico é1.8mm
• As dimensões dos componentes são adequadas para a interface de captação do tipo L
• A passagem de vácuo está limpa antes da instalação
• A posição de montagem do bico está livre de contaminação

A substituição de bicos desgastados ou danificados pela especificação corretamente correspondente pode ajudar a restaurar a captação de vácuo confiável, reduzir as quedas de componentes, melhorar a repetibilidade do manuseio,e reduzir as interrupções desnecessárias da máquina.

Para os departamentos de manutenção, manter no estoque os tamanhos dos bicos de H24 comumente utilizados também reduz o tempo de inatividade quando um bico inesperadamente requer substituição.

A família de bocas de grande alcance H24 inclui diferentes tamanhos de pickup. Selecionar o modelo correto de acordo com o programa da máquina e as dimensões dos componentes é importante para uma produção confiável.

O2AGKNX007700não devem ser automaticamente substituídos por outro bico de 1,8 mm, apenas porque o diâmetro nominal é idêntico.A estrutura do bico e a aplicação prevista para a manipulação dos componentes devem igualmente corresponder à configuração da máquina..

O2AGKNX007700 bocal H24-LÉ utilizado principalmente em ambientes de produção SMT automatizados equipados com uma cabeça de colocação NXT H24 compatível.

Eletrônicos de consumo

Adequado para linhas de montagem de PCB fabricando controladores, dispositivos de comunicação, eletrônicos domésticos, produtos inteligentes e outros conjuntos eletrônicos de alto volume.

Eletrônicos automotivos

Pode ser utilizado em ambientes de produção SMT que produzem placas de controle, módulos de sensores, eletrônicos de iluminação, conjuntos de controle de potência e produtos de PCB automotivos relacionados.

Eletrónica industrial

Aplicável a linhas de produção que produzem placas de controlo industriais, módulos de automação, electrónica de potência, instrumentação e conjuntos electrónicos incorporados.

Equipamento de comunicação

Adequado para montagem de PCB de alta densidade, onde é necessária uma captação confiável de componentes repetitivos para manter a eficiência de colocação.

Manutenção de máquinas SMT

Frequentemente exigido pelos departamentos de manutenção de equipamentos quando um bico H24-L instalado se desgasta, contamina, danifica ou deixa de fornecer captação de vácuo estável.

Inventário de peças sobressalentes

Útil como um substituto de manutenção para fábricas que operam várias máquinas NXT, ajudando a reduzir o tempo de espera da produção quando a substituição do bico se torna necessária.

O bico H24-L funciona em conjunto com o sistema de vácuo da cabeça de colocação durante o ciclo de montagem do componente.

A cabeça de colocação move o bico em direção à posição de captação do componente no alimentador ou na estação de abastecimento do componente.

O vácuo é aplicado através da passagem interna do bocal, a ponta do bocal entra em contato com a superfície de captação apropriada do componente eletrônico e cria uma sucção suficiente para segurá-lo.

Após a coleta, a cabeça de colocação levanta e transporta o componente para o local de colocação do PCB programado.

Um bico corretamente ajustado ajuda a manter o componente estável durante este movimento de alta velocidade.

A cabeça desloca-se para a posição programada da placa e baixa o componente em direção à superfície de colocação.

A força de retenção do vácuo é liberada para que o componente se separe do bico e permaneça na localização prevista do PCB.

A cabeça continua então para o próximo ciclo de colocação.

Como essas ações são realizadas repetidamente a alta velocidade, a limpeza do bico, a condição dimensional e a seleção correta do modelo são fundamentais para uma produção consistente.

Um bico de captação é um componente relativamente pequeno da máquina SMT, mas o seu efeito na produção pode ser significativo.

Um bico incorrectamente seleccionado pode causar:

• Contato insuficiente com a superfície de captação
• Fugas de vácuo
• Movimento dos componentes durante a aceleração
• Falhas de captação
• Gotas de componentes
• Aumento dos alarmes de máquinas
• Interrupções de colocação
• Maior carga de trabalho de manutenção

O bico correto deve fornecer um contacto de captação suficiente sem interferir com o corpo do componente, as condutas, o bolso de fita circundante ou as estruturas mecânicas adjacentes.

Por esta razão,A 2AGKNX007700 deve ser selecionada quando a configuração da máquina exigir especificamente o bico de larga distância H24-L R047-018WRL-035..

Antes de encomendar um bico de substituição H24, confirme as seguintes informações.

Verificar se a documentação existente sobre o bico ou as peças de reposição especifica:

2AGKNX007700

Este é o método de identificação mais direto.

Verificar se o bico é identificado como:

R047-018WRL-035

Isto ajuda a evitar confusões com os bicos H24 padrão de 1,8 mm e do tipo MELF de 1,8 mm.

O bico descrito nesta página destina-se a:

H24 Cabeça de colocação

Não escolha um bico apenas de acordo com a sua aparência exterior, porque outras cabeças de colocação podem utilizar estruturas de montagem diferentes.

A configuração necessária é:

H24-L / Largo alcance L

Dentro da família de gama ampla, as versões S, M e L são diferentes seleções de bocal.

Este modelo é o:

1.8mm Wide-Range versão L

Para outras gamas de componentes, podem ser necessárias versões H24-S de 0,6 mm ou H24-M de 1,1 mm.

Sempre que possível, fornecer uma foto clara do bico original, juntamente com o modelo da máquina, o tipo de cabeça, o número de peça existente e as especificações do bico.

Esta informação adicional ajuda a evitar a encomenda da variante errada quando diferentes bicos H24 têm uma aparência similar.

A manutenção correta pode prolongar a vida útil do bico e reduzir problemas inesperados com a captação.

Não utilizar objetos afiados que possam danificar a passagem de sucção interna ou a superfície de captação de precisão durante a limpeza.

Os bicos retirados da máquina devem ser organizados por número de peça para evitar misturas acidentais entre as configurações de bicos H24-S, H24-M, H24-L, padrão, tipo G e MELF.

Os parâmetros da máquina, os alimentadores, os componentes, os sistemas de vácuo e outras partes da cabeça devem também ser verificados durante a resolução de problemas, porque nem todos os problemas de captação são causados pelo próprio bocal.

O 2AGKNX007700 é um1.8 mm H24-L, bocal de captação SMT de grande alcanceutiliza-se em cabeças de colocação NXT H24 compatíveis, criando o contacto de vácuo necessário para retirar componentes electrónicos da posição de alimentação, mantê-los durante o movimento da cabeça,e liberá-los na posição de colocação PCB programado.

O2AGKNX007700É oH24-L bico de 1,8 mm de alcance alargado, especificado comoR047-018WRL-035. O2AGKNX007600é o menorH24-M bico de larga distância de 1,1 mm, especificado comoR047-011WRM-035A selecção deve seguir a configuração do componente e da máquina.

Não.2AGKNX007700é identificado como um1.8 mm de largura de alcance LA família H24 inclui também um bico padrão de 1,8 mm e um bico MELF de 1,8 mm. Confirme o número completo da peça e a especificação R047 antes de encomendar.

A substituição deve ser considerada quando o bico estiver dobrado, danificado, excessivamente desgastado, bloqueado ou produz repetidamente uma recolha instável dos componentes após uma limpeza e inspecção adequadas.O uso de um bico de substituição conhecido-bom também pode ajudar a determinar se os problemas recorrentes pickup são relacionados com bico.

Por favor, forneçaNúmero de peça 2AGKNX007700, especificaçãoR047-018WRL-035Uma foto do bico existente também é útil quando for necessária uma confirmação adicional de compatibilidade.

ProcurandoNozes FUJI 2AGKNX007700 R047-018WRL-035 H24-Lou outras especificações dos bicos de H24?

Envia-nos o teuNúmero da peça, quantidade exigida, modelo da máquina e foto do bicoPodemos ajudar com a seleção do bico H24, a correspondência do modelo da mesma série, os requisitos de substituição, a confirmação do estoque, informações sobre o prazo,e consultas combinadas de peças sobressalentes SMT.

Para os clientes que mantêm várias linhas de produção SMT, pode ser apresentada uma lista completa das exigências de bico para verificação e cotação consolidadas.
