Eixo do bico de 12 cabeças Panasonic N510069637AA para máquina CM602 SMT

Eixo do bico de 12 cabeças Panasonic N510069637AA para máquina CM602 SMT

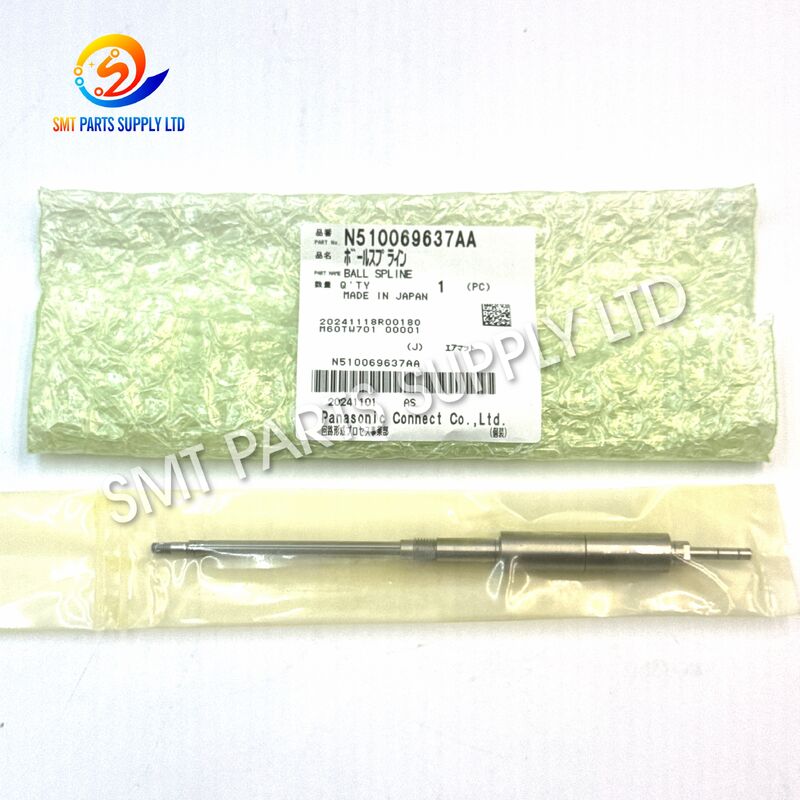

OEixo do bico Panasonic N510069637AA, também comumente descrito comoestria de esfera ou eixo SMT, é um componente mecânico de precisão usado naCabeça de colocação CM602 H12 / 12 bicos. Sua função principal é apoiar o movimento linear controlado do mecanismo do bico, mantendo o alinhamento estável durante operações repetitivas de coleta e posicionamento de componentes. As referências de peças publicadas associam especificamente o N510069637AA à configuração do cabeçote CM602 12H/H12.

Na produção SMT de alta velocidade, a condição dos componentes mecânicos do cabeçote afeta diretamente a estabilidade do movimento, a repetibilidade do posicionamento e o desempenho geral da máquina. Um eixo desgastado, contaminado, torto ou danificado mecanicamente pode aumentar a resistência ou folga no conjunto móvel. A substituição do eixo correto ajuda as equipes de manutenção a restaurar a condição mecânica do cabeçote de colocação sem substituir um conjunto completo do cabeçote.

Para um pedido correto, os usuários devem verificar onúmero da peça N510069637AA, modelo de máquina CM602 e configuração do cabeçote do bico H12/12 antes da compra porque peças de eixo Panasonic e estrias esféricas de aparência semelhante são usadas em conjuntos de cabeçote diferentes.

Causa

Um eixo do bico funciona continuamente dentro do cabeçote de colocação e executa um grande número de movimentos mecânicos repetidos durante a produção normal de SMT. A operação a longo prazo pode afetar gradualmente a condição da superfície e a precisão mecânica.

Os motivos comuns para inspeção ou substituição incluem:

Quando um cabeçote de colocação começa a apresentar movimento mecânico anormal, o eixo deve ser inspecionado juntamente com os rolamentos, buchas, guias, suportes de bicos, molas e outros componentes do cabeçote relacionados.

O eixo não deve ser automaticamente considerado a causa de todos os problemas de posicionamento. Os erros também podem ter origem em bicos, sistemas de vácuo, motores, sensores, calibração, reconhecimento de componentes, alimentadores, suporte de PCB ou outros mecanismos de cabeçote.

Solução

Substituindo um desgastado ou danificadoEixo do bico N510069637AA / estria de esferapode ajudar a restaurar a orientação mecânica exigida pelo cabeçote de colocação CM602 H12.

O processo de substituição deve começar com a identificação correta e não apenas com a semelhança visual.

Confirmação recomendada antes da substituição

Antes da instalação, o pessoal de manutenção também deve inspecionar as peças correspondentes ao redor do eixo. Substituir apenas um componente sem verificar o conjunto mecânico circundante pode não resolver completamente um problema existente no cabeçote.

Após a instalação, execute o procedimento apropriado de inspeção da máquina, verificação de movimento e calibração de acordo com os requisitos de manutenção do equipamento.

Especificações

N510069637AA é identificado por várias referências de peças SMT como uma estria ou eixo esférico CM602 12H/H12 em vez de um eixo universal para todos os cabeçotes de posicionamento Panasonic.

Comparação de referência de eixo relacionada

Diferentes cabeçotes de posicionamento Panasonic usam diferentes referências de eixo ou estrias esféricas. Aparência semelhante não garante intercambialidade.

As referências de peças disponíveis distinguem N510069637AA das estrias esféricas NPM H8 e outras referências de eixo CM402, portanto, a verificação exata do número da peça é importante antes de fazer o pedido.

Aplicativo

OEixo do bocal N510069637AA CM602é principalmente adequado para aplicações de manutenção de cabeçotes de colocação e restauração mecânica.

1. Manutenção do cabeçote CM602

Ele pode ser usado durante a manutenção do cabeçote de posicionamento H12 durante manutenção preventiva programada ou inspeção mecânica.

2. Substituição do eixo do bico

Quando o eixo existente apresenta desgaste visível, danos mecânicos, resistência anormal ou folga inaceitável, a peça de reposição correta pode ser instalada após a confirmação da causa.

3. Revisão do cabeçote de posicionamento

Durante uma reconstrução completa do cabeçote, os técnicos podem inspecionar eixos, guias, rolamentos, porta-bicos, molas, componentes relacionados ao vácuo, sensores e outras peças móveis em conjunto.

4. Preparação de peças sobressalentes da linha de produção

As fábricas que operam equipamentos CM602 podem manter disponíveis peças de cabeçote mecânico corretamente identificadas para reduzir atrasos no fornecimento quando a manutenção for necessária.

5. Remodelação de máquinas usadas

O eixo também pode ser considerado durante a reforma de máquinas CM602 onde a condição mecânica do cabeçote de colocação H12 requer inspeção.

Como funciona

Durante a colocação do componente, um cabeçote pick-and-place executa movimentos controlados extremamente frequentes. O mecanismo do bocal deve mover-se suavemente enquanto mantém um alinhamento consistente em relação a outras partes do cabeçote.

ON510069637AA eixo / estria de esferafaz parte deste sistema de orientação mecânica.

Sua sequência operacional básica pode ser resumida como:

Comando da Máquina → Movimento do cabeçote → Movimento guiado pelo eixo → Posicionamento do bico → Coleta do componente → Posicionamento → Ciclo de retorno

O eixo fornece um caminho mecânico controlado para o conjunto móvel. Uma estrutura estriada esférica é projetada para suportar movimentos lineares alternativos de precisão enquanto controla a relação rotacional dentro da montagem aplicável. N510069637AA é listado especificamente para orientação linear do eixo do bico no cabeçote CM602 H12/12NH.

O movimento estável do eixo é importante porque o bico executa ciclos repetidos de coleta e posicionamento durante a produção. Resistência mecânica, folga excessiva, contaminação ou danos podem interferir no movimento normal da cabeça.

Como o eixo é apenas um elemento dentro do mecanismo completo do cabeçote de posicionamento, as peças relacionadas devem sempre ser verificadas durante a solução de problemas.

Como escolher

A seleção do eixo SMT correto deve ser baseada nos dados de identificação e não apenas na aparência.

Passo 1 – Confirme o número da peça

Verifique o componente removido, a lista de peças da máquina, o histórico de manutenção ou a identificação existente.

Para este produto a referência exigida deverá ser:

N510069637AA

Não presuma que outro eixo semelhante seja intercambiável.

Passo 2 – Confirme o Modelo da Máquina

A principal aplicação para esta parte é:

Panasonic CM602

Fornecer apenas a marca do equipamento não é suficiente porque diferentes máquinas e tipos de cabeçotes Panasonic podem usar diferentes componentes mecânicos.

Passo 3 – Confirme o tipo de cabeça

Verifique se a máquina está equipada com o aplicável:

Cabeça de colocação de bico H12 / 12 bicos

As informações de peças publicadas identificam N510069637AA com o cabeçote CM602 12H ou H12/12NH.

Passo 4 – Compare o componente existente

Antes de comprar compare:

Etapa 5 – Forneça informações da máquina com sua consulta

Para uma confirmação mais rápida, forneça:

• Número da peça
• Modelo de máquina
• Tipo de cabeça
• Quantidade necessária
• Fotos da parte existente
• Informações seriais da máquina quando necessário

Esta informação reduz o risco de fornecer um componente mecanicamente semelhante, mas incompatível.

Por que a seleção correta do eixo é importante

O cabeçote de posicionamento é uma montagem de precisão, portanto a seleção do eixo não deve ser baseada apenas no tamanho aproximado.

Usar a referência correta ajuda com:

Para equipes de manutenção que gerenciam diversas plataformas Panasonic SMT, armazenando peças de reposição pormáquina + tipo de cabeçote + número da peçaé mais confiável do que armazená-los apenas por descrições gerais, como “eixo Panasonic”.

Recomendações de manutenção

Mantenha os componentes do cabeçote de precisão limpos e protegidos durante o armazenamento e a instalação.

As práticas de manuseio recomendadas incluem:

• Mantenha a superfície do eixo livre de poeira e materiais estranhos.
• Evite deixar cair ou bater no componente.
• Não force o eixo em um conjunto de cabeçote incompatível.
• Inspecione os componentes mecânicos relacionados durante a substituição.
• Siga o procedimento de manutenção do fabricante da máquina.
• Conclua o ajuste ou calibração necessária do cabeçote após a manutenção.
• Mantenha os componentes removidos para comparação até que o reparo seja concluído com sucesso.

Para linhas de produção de alto volume, a inspeção preventiva pode ajudar a identificar o desgaste mecânico antes que ele se transforme em uma parada inesperada da máquina.

Perguntas frequentes

Q1: Qual máquina usa Panasonic N510069637AA?

N510069637AA está principalmente associado aoCabeçote de colocação Panasonic CM602 H12 / 12 bicos. A configuração da máquina e do cabeçote ainda deve ser verificada antes do pedido.

Q2: N510069637AA é um bico?

Não. É umeixo do bico / componente estriado esféricoinstalado dentro do mecanismo da cabeça de colocação. O bocal de posicionamento real é um componente consumível separado.

Q3: O N510069637AA pode ser usado para todas as máquinas Panasonic SMT?

As configurações de cabeçote Panasonic CM402, CM602 e NPM podem usar diferentes referências de eixo ou estrias esféricas. Sempre combine o número da peça original e o tipo de cabeçote antes da substituição.

Q4: Que informações devo fornecer ao solicitar um orçamento?

Por favor, forneçaN510069637AA, o modelo da máquinaCM602, tipo de cabeçote, quantidade e, de preferência, fotos nítidas da peça existente. Isso ajuda a confirmar a compatibilidade antes do envio.

Q5: Quando o eixo do bico deve ser verificado?

A inspeção é apropriada quando há desgaste visível, contaminação, movimento anormal, folga mecânica excessiva, danos físicos ou quando o cabeçote de colocação está passando por uma revisão programada.
