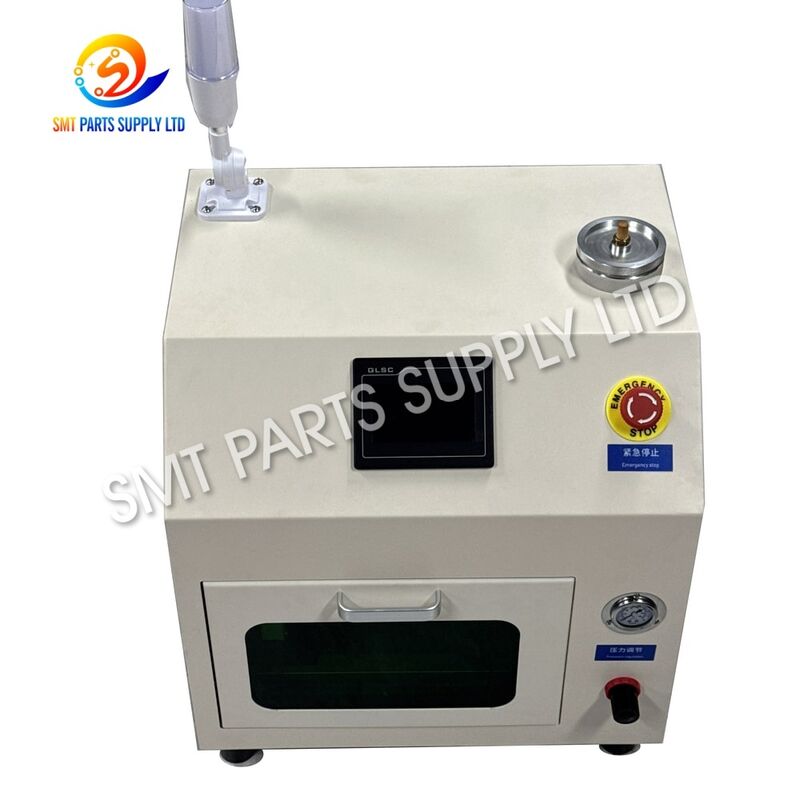

Máquina automática de limpeza de bico SMT para manutenção pick-and-place

Máquina de Limpeza Automática de Bicos SMT para Manutenção de Pick-and-Place

A Máquina de Limpeza Automática de Bicos SMT é um equipamento de manutenção profissional desenvolvido para a limpeza de bicos de sucção de precisão utilizados em máquinas de pick-and-place SMT. Durante a produção contínua, as pontas dos bicos e as passagens internas de vácuo podem acumular gradualmente poeira de componentes, resíduos de fluxo, partículas de pasta de solda, contaminação por adesivo e outros detritos finos. Esses contaminantes podem restringir o fluxo de ar e contribuir para a instabilidade na captação de componentes, aumento nas tentativas de captação ou redução na eficiência da produção.

A máquina utiliza um processo de limpeza controlado para alcançar tanto a superfície do bico quanto as passagens internas estreitas de sucção. Após a limpeza, o ar comprimido ajuda a remover a umidade residual e prepara os bicos para inspeção ou reutilização.

Comparado à limpeza manual repetida ou à inserção de agulhas de limpeza em pequenas aberturas de bicos, a limpeza automática em lote oferece um método de manutenção mais consistente e eficiente. Diferentes tamanhos de bicos podem ser suportados através de suportes de bicos adequados ou gabaritos personalizados, tornando o equipamento adequado para fábricas SMT, fabricantes EMS e departamentos de manutenção de equipamentos.

Causa

Por que os Bicos SMT Ficam Contaminados?

Os bicos de pick-and-place operam continuamente sob vácuo enquanto pegam e colocam repetidamente componentes eletrônicos. Mesmo em um ambiente de produção SMT controlado, partículas microscópicas podem se acumular gradualmente dentro ou ao redor do bico.

As fontes típicas de contaminação incluem:

Um bico contaminado nem sempre parece visivelmente sujo. Partículas finas dentro de uma passagem de sucção estreita podem reduzir o fluxo de ar, mesmo quando a superfície externa parece aceitável.

Problemas Comuns de Produção Relacionados a Bicos Sujos

A contaminação do bico pode contribuir para:

• Falha na captação de componentes.
• Tentativas repetidas de captação.
• Nível de vácuo instável.
• Componentes caindo durante o movimento.
• Posicionamento irregular de componentes.
• Aumento de alarmes da máquina.
• Redução da eficiência de colocação.
• Inspeção mais frequente de bicos.
• Substituição desnecessária de bicos.
• Tempo de inatividade adicional de manutenção.

A limpeza regular, portanto, forma uma parte importante da manutenção preventiva SMT.

Solução

Limpeza Automática para Manutenção de Bicos Mais Consistente

O limpador de bicos SMT oferece uma alternativa controlada à limpeza manual repetitiva.

Os operadores colocam vários bicos no gabarito de limpeza apropriado e iniciam o ciclo de limpeza selecionado. O sistema direciona o fluxo de limpeza para as aberturas dos bicos e passagens internas para soltar e remover a contaminação acumulada.

Após a fase de limpeza, o ar comprimido remove a umidade residual do corpo do bico e da passagem de sucção.

O processo completo ajuda a padronizar a manutenção de bicos e reduzir a dependência da técnica do operador.

Principais Vantagens

Reduzir Riscos Associados à Limpeza Manual

Métodos de limpeza tradicionais às vezes envolvem agulhas, fios metálicos, escovas ou sopro de ar manual.

Esses métodos podem ser úteis para manutenção básica, mas podem apresentar desvantagens quando usados incorretamente.

Ferramentas pontiagudas podem arranhar ou deformar aberturas de bicos de precisão. A limpeza manual pode limpar o exterior, deixando contaminação dentro da passagem de vácuo. O sopro de ar sozinho também pode ser insuficiente para resíduos pegajosos.

A limpeza automática oferece um processo mais sistemático para a manutenção rotineira de bicos.

Especificações

Especificações Técnicas Gerais

As especificações exatas dependem da configuração da máquina selecionada e do gabarito de bicos.

Requisitos Operacionais Recomendados

O ar comprimido limpo é particularmente importante porque o ar contaminado da fábrica pode introduzir umidade, óleo ou partículas durante o processo de secagem.

Aplicação

A máquina de limpeza automática de bicos é adequada para manutenção regular em uma ampla gama de ambientes de fabricação eletrônica.

Linhas de Produção SMT

Linhas de produção que operam máquinas de pick-and-place podem usar o limpador como parte da manutenção programada de bicos. Os bicos podem ser limpos durante a manutenção preventiva, trocas de produto ou quando o desempenho anormal de captação é detectado.

Fabricação EMS

Fábricas EMS frequentemente operam múltiplas plataformas de máquinas e processam muitos tamanhos de componentes. Um sistema de limpeza em lote ajuda as equipes de manutenção a gerenciar inventários de bicos maiores de forma mais eficiente.

Produção de Alto Mix

A fabricação de alto mix troca frequentemente componentes, alimentadores e combinações de bicos. Bicos sobressalentes limpos ajudam os técnicos a preparar as máquinas mais rapidamente para o próximo programa de produção.

Produção de Alto Volume

Fábricas que operam várias máquinas de colocação continuamente podem acumular um grande número de bicos que requerem manutenção. O processamento automático em lote pode reduzir a mão de obra necessária para a limpeza manual individual.

Centros de Reparo SMT

Empresas de reparo e serviço de equipamentos podem limpar bicos antes da inspeção, teste de vácuo ou devolução aos clientes.

Indústrias Típicas

• Eletrônicos automotivos.
• Eletrônicos de consumo.
• Produtos de controle industrial.
• Equipamentos de comunicação.
• Fabricação de LED.
• Fabricação de fontes de alimentação.
• Eletrônicos de computador.
• Produção de dispositivos inteligentes.
• Montagem de eletrônicos médicos.
• Serviços de montagem de PCB.

Tipos de Bicos Aplicáveis

Com um suporte adequado ou gabarito personalizado, o equipamento pode suportar diferentes estruturas de bicos de pick-and-place, incluindo:

• Bicos de chip pequenos.
• Bicos de sucção SMT padrão.
• Bicos de colocação de CI.
• Bicos BGA.
• Bicos de conector.
• Bicos de componentes grandes.
• Bicos de micro precisão.
• Bicos de vácuo de formato especial.

Como as dimensões dos bicos variam consideravelmente, a compatibilidade deve ser verificada antes do pedido.

Para bicos especiais, recomenda-se que os clientes forneçam o número da peça do bico, modelo da máquina, fotografias e dimensões físicas.

Como Funciona

Etapa 1: Inspecionar os Bicos

Antes da limpeza, inspecione visualmente cada bico.

Bicos com pontas rachadas, desgaste severo, deformação ou danos mecânicos devem ser separados. A limpeza remove a contaminação, mas não pode reparar danos físicos.

Etapa 2: Carregar o Gabarito do Bico

Instale os bicos no gabarito correspondente.

O posicionamento correto ajuda a manter o alinhamento durante o ciclo de limpeza e garante que o fluxo de limpeza alcance as áreas necessárias.

Etapa 3: Confirmar as Condições da Máquina

Antes de iniciar, verifique:

• Água de limpeza.
• Fornecimento de ar comprimido.
• Instalação do gabarito.
• Configurações de limpeza.
• Configurações de secagem.
• Condição de operação da máquina.

Etapa 4: Iniciar a Limpeza Automática

A máquina direciona o fluxo de limpeza controlado para o bico.

O processo é projetado para alcançar a abertura do bico e a passagem interna de vácuo, ajudando a desalojar poeira e resíduos de produção.

Etapa 5: Secagem Automática ao Ar

Após a limpeza, o ar comprimido remove a água restante da superfície do bico e da passagem interna.

Isso reduz o trabalho de secagem manual e prepara o bico para inspeção subsequente.

Etapa 6: Inspeção Final

Remova os bicos limpos e inspecione-os antes de devolvê-los à produção.

Onde disponível, o desempenho do vácuo também pode ser verificado.

Fluxo de Trabalho de Limpeza

Limpeza Automática vs. Limpeza Manual

A limpeza automática não elimina os requisitos de inspeção. Ela fornece uma etapa de limpeza mais eficiente e repetível dentro do processo completo de manutenção.

Como Escolher

1. Confirme Sua Máquina Pick-and-Place

Diferentes máquinas de colocação usam diferentes designs de bicos.

Forneça o modelo da máquina ao solicitar um orçamento para que a aplicação do bico possa ser verificada.

2. Forneça o Número da Peça do Bico

O número da peça do bico é uma das referências mais úteis para confirmar a compatibilidade do gabarito.

Se o número da peça não estiver disponível, fotografias claras e dimensões devem ser fornecidas.

3. Confirme as Dimensões do Bico

Para gabaritos personalizados, as dimensões úteis incluem:

4. Determine a Quantidade de Limpeza

Considere quantos bicos são normalmente limpos de uma vez.

Um departamento de manutenção que processa grandes quantidades deve selecionar uma configuração que suporte limpeza em lote eficiente.

Fábricas com manutenção apenas ocasional podem preferir uma configuração mais compacta.

5. Avalie a Variedade de Bicos

Se uma fábrica usa várias plataformas pick-and-place, uma máquina com gabaritos intercambiáveis ou personalizados pode fornecer maior flexibilidade.

Isso permite que um limpador suporte várias famílias de bicos em vez de restringir o equipamento a um formato de bico específico.

6. Confirme as Utilidades da Fábrica

Antes de fazer o pedido, confirme:

• Tensão elétrica.
• Frequência elétrica.
• Disponibilidade de ar comprimido.
• Requisitos de água.
• Local de instalação.

Fornecer essas informações durante o orçamento ajuda a garantir que a configuração da máquina corresponda à fábrica de destino.

7. Considere os Requisitos de Produção Futuros

Não selecione a máquina apenas de acordo com o volume atual de bicos.

Se a linha de produção estiver em expansão, selecionar um sistema de gabarito flexível pode fornecer capacidade adicional para manutenção futura de bicos.

Prática de Manutenção Recomendada

Para um desempenho estável da máquina:

• Use água limpa de acordo com os requisitos do equipamento.
• Mantenha a câmara de limpeza livre de resíduos excessivos.
• Inspecione os gabaritos de bicos regularmente.
• Verifique o fornecimento de ar quanto a óleo e umidade.
• Substitua ou mantenha os filtros quando necessário.
• Mantenha as passagens de drenagem desobstruídas.
• Inspecione tubos e conectores periodicamente.
• Separe bicos fisicamente danificados antes da limpeza.
• Inspecione os bicos após cada ciclo de limpeza.
• Registre os números de peça dos bicos que falham frequentemente.

Um registro de manutenção padronizado pode ajudar a identificar bicos que causam problemas de captação repetidamente e podem exigir substituição em vez de limpeza adicional.

FAQ

P1: Esta máquina pode limpar diferentes marcas de bicos SMT?

Sim. O limpador pode ser configurado para diferentes dimensões de bicos pick-and-place usando gabaritos adequados ou personalizados. Por favor, forneça o modelo da máquina, número da peça do bico e fotografias do bico para confirmação de compatibilidade.

P2: Qual meio de limpeza é normalmente usado?

Água purificada ou água deionizada é comumente usada para limpeza normal de bicos. O meio de limpeza correto deve sempre seguir os requisitos de configuração e manutenção da máquina selecionada.

P3: A máquina pode limpar vários bicos simultaneamente?

Sim. O sistema é projetado para limpeza em lote. A capacidade real depende do tamanho do bico, design do gabarito e configuração da máquina. Bicos grandes ou de formato especial podem exigir arranjos de gabarito diferentes.

P4: A limpeza restaura bicos danificados?

Não. A limpeza pode remover contaminação que restringe a passagem de vácuo, mas não pode reparar pontas de bico rachadas, tortas, desgastadas ou mecanicamente danificadas. Bicos danificados devem ser substituídos.

P5: Que informações devo enviar para um orçamento?

Por favor, forneça o modelo da sua máquina pick-and-place, número da peça do bico, fotos do bico, dimensões aproximadas, quantidade de limpeza necessária, país de destino e especificação elétrica preferida. Essas informações nos ajudam a recomendar a configuração apropriada.

Entre em Contato Conosco para Soluções de Limpeza de Bicos SMT

Precisa de uma máquina de limpeza de bicos adequada para sua linha de produção SMT?

Envie-nos o seu modelo da máquina, número da peça do bico, fotos do bico e quantidade de limpeza esperada. Nossa equipe pode ajudar a confirmar a compatibilidade do bico, a configuração do gabarito e a capacidade de limpeza adequada de acordo com seus requisitos de manutenção.

Oferecemos soluções de gabaritos de bicos padrão e personalizados para diferentes ambientes de produção SMT.

Entre em contato conosco hoje mesmo para detalhes técnicos, recomendações de configuração, prazo de entrega e orçamento.
