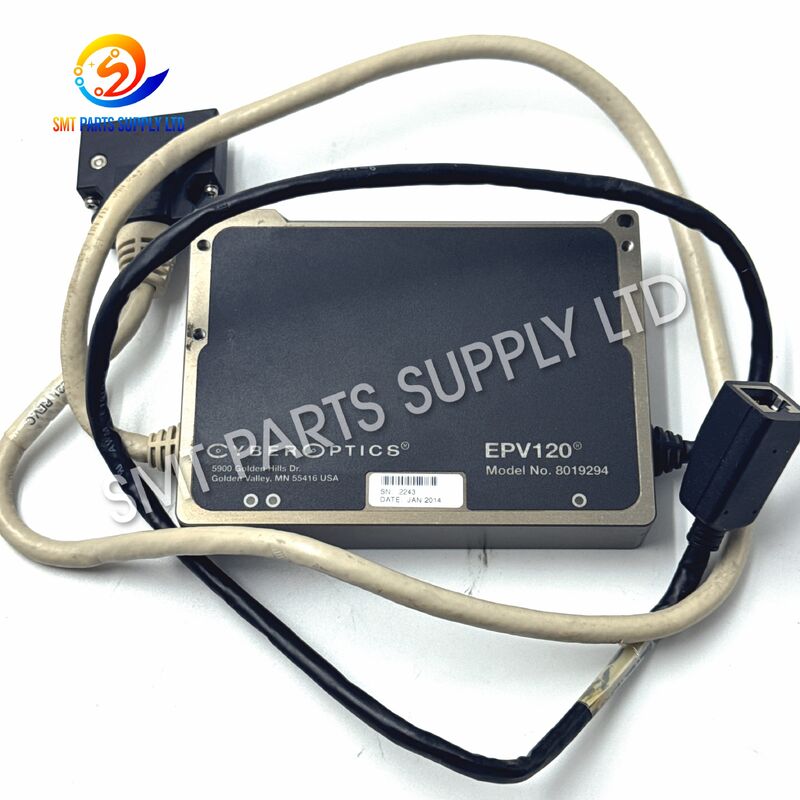

JUKI RX-6 40129657 Ciberóptica 8019294 EPV120

JUKI RX-6 40129657 CyberOptics 8019294 EPV120

O JUKI 40129657 EPV120, também identificado por CyberOptics 8019294, é um módulo de visão especializado usado com a máquina de colocação SMT JUKI RX-6. O sistema EPV está associado à Verificação de Processo Embutida, uma função de monitoramento de processo projetada para capturar imagens durante as operações de coleta e colocação de componentes. A documentação da JUKI mostra que o EPV pode ser configurado para fotografar pontos de colocação designados e realizar verificações de presença de componentes, enquanto as informações técnicas da RX-6 descrevem um sistema de câmera miniatura montado na cabeça usado para verificação de processo em tempo real. ASi Tech

Ao contrário do LNC120, que realiza o centralização de componentes baseada em laser, o EPV120 pertence ao sistema de monitoramento de colocação e verificação de processo. Essa distinção é importante ao selecionar peças de reposição para uma máquina RX-6. A JUKI identifica o LNC120 como o sensor de reconhecimento a laser, enquanto o EPV é usado para verificação de imagem e colocação. Juki

Para fábricas que mantêm linhas de produção RX-6, um módulo EPV120 corretamente compatível ajuda a restaurar a capacidade de monitoramento de processo e suporta uma solução de problemas mais eficaz de anomalias de coleta, manuseio de componentes e colocação.

Causa

As máquinas de colocação SMT operam continuamente em alta velocidade, e os sistemas de visão e monitoramento instalados ao redor da cabeça de colocação estão expostos a movimentos repetidos, vibração, poeira, mudanças de temperatura e longos ciclos de produção.

Quando um módulo relacionado ao EPV se torna instável ou danificado, a máquina pode perder parte de sua capacidade de verificação de processo.

Situações comuns que podem levar à inspeção ou substituição incluem:

O EPV é especialmente útil porque problemas de colocação podem ocorrer em várias etapas. Um componente pode falhar em sair do alimentador corretamente, pode não ser mantido firmemente pelo bico, pode cair durante a transferência ou pode não permanecer posicionado corretamente após a colocação.

A função EPV da JUKI RX-6 foi projetada para fornecer informações baseadas em imagem em torno desses eventos de produção, permitindo que os operadores obtenham evidências adicionais ao investigar problemas de processo. 51Smt PDF

Um módulo de monitoramento defeituoso, portanto, não afeta apenas a captura de imagem. Ele também pode reduzir a quantidade de informações de processo disponíveis para o pessoal de manutenção e controle de qualidade.

Solução

A substituição de um EPV120 danificado ou instável por uma unidade 40129657 / CyberOptics 8019294 corretamente compatível pode ajudar a restaurar a capacidade pretendida de Verificação de Processo Embutida da configuração RX-6 compatível. O número de peça JUKI 40129657 é documentado como EPV120, enquanto referências de peças da indústria associam o mesmo conjunto à CyberOptics 8019294.

Após a substituição, os técnicos devem confirmar que o módulo está devidamente instalado, conectado eletricamente, reconhecido pela máquina e operando com o software e as configurações de produção corretas.

O sistema EPV pode ser configurado nos dados de produção da RX-6 para controlar se as imagens são tiradas e se a inspeção de presença de componentes é realizada. A documentação da máquina inclui modos de operação EPV selecionáveis em vez de tratar o dispositivo como uma simples câmera autônoma. 51Smt PDF

Por esse motivo, a substituição normalmente deve incluir inspeção de hardware e verificação funcional.

Verificações Recomendadas Após a Instalação

O módulo deve ser manuseado como um componente óptico e eletrônico de precisão. Evite tocar nas superfícies ópticas e proteja a unidade contra contaminação, choque mecânico e descarga eletrostática durante a instalação.

Especificações

Os identificadores EPV120, 40129657 e CyberOptics 8019294 são associados em referências de peças disponíveis, e a documentação da RX-6 confirma o uso do EPV como uma função de verificação de processo.

Diferença EPV120 e LNC120

Esses dois componentes da RX-6 não devem ser confundidos.

A JUKI descreve a RX-6 como usando LNC120 para centralização a laser, enquanto seu sistema de monitoramento de colocação/EPV usa imagens para verificar eventos de produção. Juki

Essa distinção é particularmente importante quando os clientes fornecem apenas uma descrição como "sensor RX-6" ou "câmera RX-6."

Aplicação

O JUKI EPV120 40129657 destina-se ao uso em ambientes de montagem SMT operando equipamentos RX-6 compatíveis.

Aplicações típicas incluem:

Um benefício importante das imagens de monitoramento de processo é a solução de problemas. Quando ocorre um defeito de colocação, o pessoal de produção pode usar as informações de processo registradas para distinguir entre diferentes causas possíveis, em vez de depender apenas da PCB acabada.

Por exemplo, o operador pode precisar determinar se um componente estava disponível antes da coleta, se a coleta ocorreu corretamente ou se uma situação anormal apareceu em torno da etapa de colocação.

Descrições da indústria do sistema EPV da RX-6 observam que câmeras miniatura integradas ao redor da cabeça podem capturar estágios antes e depois da coleta e colocação, fornecendo dados úteis para análise de falhas e rastreabilidade de processo. FlipHTML5

Como Funciona

EPV significa Verificação de Processo Embutida. Na RX-6, o sistema é integrado ao processo de colocação em vez de funcionar como uma máquina de inspeção downstream separada.

Durante a operação programada, a máquina pode usar o EPV para tirar imagens em pontos de produção selecionados. A documentação de operação RX-6 da JUKI permite especificamente configurações de EPV para fotografar pontos de colocação e realizar julgamento de presença de componentes. 51Smt PDF

A sequência geral de operação pode ser resumida da seguinte forma:

1. Preparação do Componente

A cabeça de colocação se move em direção à posição programada do alimentador para coletar o componente necessário.

1. Monitoramento de Coleta

Dependendo da configuração de produção e EPV, informações de imagem podem ser obtidas em torno do processo de coleta.

1. Transferência do Componente

A máquina transfere o componente para a posição programada de colocação na PCB.

1. Monitoramento de Colocação

O sistema EPV captura informações associadas ao processo de colocação.

1. Verificação

Imagens ou informações de inspeção podem ser usadas para ajudar a determinar se a condição esperada do componente está presente.

1. Análise de Processo

Quando ocorre uma anormalidade na produção, as informações EPV disponíveis podem auxiliar os técnicos na análise de onde o problema ocorreu.

Este processo fornece ao pessoal de manutenção mais informações do que um simples alarme de máquina.

Também é importante entender que o EPV120 não substitui a centralização de componentes LNC120. A tecnologia de reconhecimento a laser da JUKI calcula a posição e o ângulo do componente usando medição a laser, enquanto o EPV executa uma função de monitoramento de processo diferente. Juki

Como Escolher

A seleção da peça de reposição EPV correta deve ser baseada principalmente no modelo da máquina, número da peça existente, identificação do módulo e configuração física.

1. Confirme o Número da Peça JUKI

Verifique se a unidade existente está marcada:

40129657

Não selecione uma substituição apenas porque ela se parece com a original.

2. Confirme o Modelo EPV

Verifique:

EPV120

Máquinas da série RX podem conter vários componentes ópticos e de sensoriamento, portanto, a designação do modelo é importante.

3. Confirme o Número CyberOptics

Onde visível, verifique se a unidade carrega:

8019294

Referências de peças disponíveis associam CyberOptics 8019294 a JUKI 40129657 EPV120.

4. Confirme a Máquina

Este produto está associado à plataforma JUKI RX-6. A configuração da máquina ainda deve ser verificada antes do pedido, pois o equipamento de produção pode ter especificações de cabeça diferentes ou modificações anteriores.

5. Não Confunda EPV120 com LNC120

Este é um dos pontos de seleção mais importantes.

Se você precisar de 40129658 / CyberOptics 8017990, você está se referindo à unidade de reconhecimento a laser LNC120, não ao EPV120 40129657.

6. Envie Fotos Antes de Pedir

Para confirmação mais rápida, forneça:

A identificação correta antes do envio pode reduzir atrasos na instalação e tempo de inatividade de produção desnecessário.

FAQ

Q1: Para que serve o JUKI 40129657 EPV120?

O EPV120 está associado ao sistema de Verificação de Processo Embutida da RX-6. Ele suporta o monitoramento baseado em imagem em torno das operações de coleta e colocação de componentes, ajudando o pessoal de produção a verificar a presença de componentes, reter informações de processo e investigar anomalias de colocação SMT. 51Smt PDF

Q2: EPV120 é o mesmo que o sensor a laser LNC120?

Não. EPV120 e LNC120 realizam funções diferentes. O EPV120 está associado à verificação de processo de colocação baseada em imagem, enquanto o LNC120 é a unidade de reconhecimento a laser usada para centralização de componentes e medição de posição. Juki

Q3: Qual máquina usa o JUKI 40129657 EPV120?

O 40129657 EPV120 está associado à máquina de colocação SMT JUKI RX-6. Os clientes devem confirmar a etiqueta da peça existente e a configuração da máquina antes de solicitar uma substituição. 富士泰

Q4: CyberOptics 8019294 é equivalente a JUKI 40129657?

Referências de peças identificam CyberOptics 8019294 juntamente com JUKI 40129657 / EPV120. Para confirmação de compra, compare a etiqueta completa, a unidade física, a disposição do conector e o modelo da máquina antes do envio.

Q5: Que informações devo fornecer para uma consulta?

Por favor, forneça o modelo da sua máquina, a quantidade necessária, o número da peça JUKI, o número CyberOptics e uma foto nítida da etiqueta do módulo EPV existente. Isso permite uma confirmação de compatibilidade e preparação de cotação mais rápidas.

Entre em Contato Conosco

Procurando um módulo de substituição JUKI RX-6 EPV120 40129657 CyberOptics 8019294?

Por favor, envie-nos o modelo da sua máquina, número da peça, quantidade necessária, fotos do módulo atual e descrição da falha. Nossa equipe pode ajudar a verificar a especificação correta antes da cotação e envio.

Fornecemos peças de reposição para máquinas SMT para manutenção de equipamentos, reparo de linhas de produção e requisitos de substituição. Entre em contato conosco hoje mesmo para disponibilidade, cotação e confirmação de compatibilidade.
