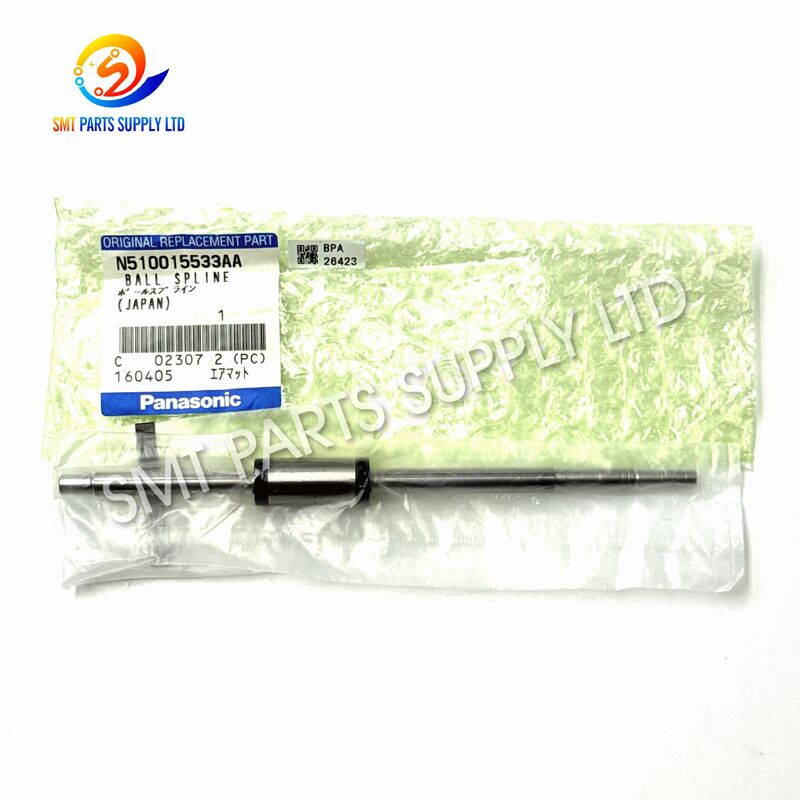

Estria esférica Panasonic N510015533AA para unidade principal CM402 8

OEstria esférica Panasonic N510015533AA para unidade CM402 de 8 cabeçasé uma peça sobressalente mecânica de precisão usada em conjuntos de cabeçote de posicionamento Panasonic CM402 SMT compatíveis. A estria esférica suporta movimento linear controlado enquanto mantém orientação mecânica estável durante ciclos repetidos de operação do cabeçote.

Na produção SMT, o cabeçote de posicionamento realiza movimentos contínuos de alta velocidade durante a coleta, posicionamento e posicionamento do componente. Os componentes mecânicos dentro da cabeça requerem, portanto, boa estabilidade de movimento e folga controlada. Quando uma estria esférica fica desgastada, contaminada, solta ou danificada mecanicamente, o movimento da cabeça pode tornar-se menos suave e pode ser necessária manutenção.

N510015533AA é adequado para manutenção profissional do CM402, reparo do cabeçote de colocação, reforma da máquina e estoque preventivo de peças sobressalentes. Para pedidos precisos, os compradores devem confirmar oNúmero da peça N510015533AA,Modelo da máquina CM402, eConfiguração da unidade de 8 cabeçasantes da compra.

Informações básicas do produto

Causa

Por que uma estria esférica CM402 requer substituição?

A ranhura esférica opera como parte de um mecanismo de movimento de precisão. Durante a produção normal, ele fica exposto a movimentos repetidos, carga mecânica, condições de lubrificação e contaminação ambiental.

Várias condições podem afetar gradualmente o seu desempenho.

Desgaste mecânico de longo prazo

A produção contínua coloca estresse mecânico repetido nas peças móveis. Após operação prolongada, as superfícies de contato e os componentes de movimento interno relacionados podem desenvolver desgaste gradualmente.

O desgaste excessivo pode aumentar a folga mecânica e reduzir a estabilidade do movimento.

Poeira e Contaminação

As máquinas SMT operam em ambientes de produção controlados, mas poeira fina, resíduos de graxa e contaminação de manutenção ainda podem entrar nos mecanismos móveis.

Os contaminantes podem aumentar o atrito e reduzir a suavidade do movimento.

Deterioração da lubrificação

Peças mecânicas de precisão requerem lubrificação correta de acordo com os procedimentos de manutenção da máquina. Lubrificante insuficiente, contaminado ou deteriorado pode aumentar a resistência entre superfícies móveis.

Instalação inadequada

O alinhamento incorreto durante a manutenção pode colocar carga lateral indesejada em uma estria de precisão.

Forçar a posição da peça ou instalar componentes relacionados incorretamente pode afetar o movimento suave.

Impacto Mecânico

Impactos acidentais durante a manutenção, remoção do cabeçote, transporte ou manutenção da máquina podem danificar a estria ou a estrutura mecânica circundante.

Sintomas comuns de inspeção

Esses sintomas também podem estar relacionados a outros componentes da cabeça. Recomenda-se a inspeção completa do mecanismo circundante antes de substituir uma peça individual.

Solução

Quando for confirmado que a estria esférica instalada está desgastada ou danificada, a substituição pelo componente correspondente corretamente pode ajudar a restaurar o movimento mecânico estável.

OEstria de esfera Panasonic N510015533AAfornece uma solução de substituição para compatívelUnidade CM402 de 8 cabeçasmanutenção.

Um procedimento de manutenção profissional deve incluir mais do que a substituição da própria estria.

Processo de serviço recomendado

A identificação correta é especialmente importante porque peças mecânicas SMT visualmente semelhantes podem ser projetadas para diferentes gerações de máquinas ou configurações de cabeçote.

Especificações

Tabela de especificações do produto

Confirmação de compra

Para reduzir pedidos incorretos, os clientes são aconselhados a confirmar as seguintes informações:

Aplicativo

A estria esférica N510015533AA é usada principalmente emManutenção da máquina de coleta e colocação Panasonic CM402 SMT.

Manutenção da linha de produção SMT

As fábricas de eletrônicos que operam equipamentos de colocação CM402 podem manter esse componente em estoque de peças sobressalentes para dar suporte à manutenção planejada e ao reparo da máquina.

A manutenção de peças mecânicas comumente necessárias pode reduzir o tempo de resposta do serviço quando o desgaste é identificado.

Reparo da cabeça de colocação

Durante a manutenção do cabeçote de posicionamento, os técnicos podem inspecionar a estria juntamente com eixos, suportes, rolamentos, guias e outros componentes móveis.

Se a ranhura apresentar folga anormal, movimento brusco ou danos mecânicos, poderá ser necessária a substituição.

Manutenção preventiva

As fábricas que operam linhas SMT de alto volume podem inspecionar os componentes do cabeçote de precisão durante a manutenção programada.

A identificação precoce do desgaste mecânico pode ajudar a reduzir interrupções inesperadas na produção.

Remodelação de máquinas

Equipamentos CM402 usados ​​em reforma devem ter peças mecânicas de alto ciclo inspecionadas antes de retornarem à produção.

A substituição de componentes danificados ou muito desgastados ajuda a restaurar uma operação mecânica mais consistente.

Usos típicos da indústria

Como funciona

Uma estria esférica é projetada para suportarmovimento linear preciso, mantendo a orientação mecânica controlada.

Dentro do conjunto do cabeçote de posicionamento CM402, a ranhura funciona em conjunto com componentes mecânicos e de acionamento relacionados.

Orientação Linear

A spline guia a montagem móvel ao longo de um eixo definido.

Este movimento controlado é importante para operações repetidas da cabeça na colocação do SMT.

Estabilidade de Movimento

A estrutura estriada ajuda a reduzir folgas mecânicas indesejadas ao operar dentro das condições corretas e da tolerância de instalação.

A orientação mecânica estável suporta movimentos consistentes da cabeça.

Controle de Torque

Um mecanismo do tipo spline pode permitir o movimento axial enquanto controla a relação rotacional entre os componentes conectados.

Esta característica é útil em sistemas de movimento de precisão onde são necessários deslocamento linear e orientação controlada.

Ciclos de posicionamento repetidos

Durante a produção SMT, o cabeçote executa repetidamente operações de coleta, movimento, posicionamento e colocação.

A ranhura esférica contribui para a orientação mecânica necessária para esses ciclos repetitivos.

Sequência Operacional Simplificada

A ranhura da bola é apenas um componente do sistema de posicionamento completo. O desempenho geral da máquina também depende da condição dos motores, rolamentos, mecanismos de bicos, sensores, eixos, suportes e calibração.

Como escolher

Selecionar a estria esférica correta é importante porque as peças da máquina SMT com aparências semelhantes não são necessariamente intercambiáveis.

1. Confirme o número da peça

A primeira referência deve ser:

N510015533AA

Compare esse número com a peça existente, registro de manutenção ou documentação de peças sobressalentes da máquina.

2. Confirme o modelo da máquina

Esta listagem é destinada a compatíveis:

Panasonic CM402

Não selecione um spline apenas porque ele é descrito como uma peça de máquina Panasonic SMT.

3. Confirme a configuração do cabeçote

A principal aplicação é:

Unidade CM402 de 8 cabeças

Diferentes configurações de cabeçote de posicionamento podem usar diferentes componentes mecânicos.

4. Verifique a peça existente

Quando possível, compare a ranhura esférica existente antes de fazer o pedido.

Informações úteis incluem:

• Número de peça existente
• Aparência geral
• Estrutura de montagem
• Modelo de máquina
• Configuração principal
• Posição de instalação

5. Envie fotos quando não tiver certeza

Fotos nítidas do componente existente podem ajudar na identificação quando a máquina contém várias peças mecânicas semelhantes.

Lista de verificação de seleção

Recomendações de manutenção

A manutenção adequada pode ajudar a reduzir o desgaste mecânico desnecessário.

Mantenha o mecanismo da cabeça limpo

Remova a contaminação de acordo com os procedimentos normais de manutenção.

Poeira e graxa velha podem afetar a precisão do movimento.

Use a lubrificação correta

Siga os requisitos de manutenção do equipamento quanto ao tipo e intervalo de lubrificação.

Evite usar graxa inadequada ou misturar lubrificantes incompatíveis.

Inspecione o movimento regularmente

Verifique se há resistência incomum, folga, ruído, vibração ou movimento brusco durante a manutenção preventiva.

Inspecione as peças relacionadas em conjunto

A estria esférica opera como parte de um conjunto mecânico completo.

Se for encontrado movimento anormal, inspecione os suportes, eixos, rolamentos, guias e componentes de montagem ao redor.

Evite montagem forçada

Os componentes de precisão devem ser instalados com alinhamento correto.

Força excessiva pode danificar a nova estria e as peças mecânicas relacionadas.

Perguntas frequentes

Q1: Para qual máquina é usada a Panasonic N510015533AA?

N510015533AA é uma estria esférica usada em equipamentos de posicionamento Panasonic CM402 compatíveis e é comumente associada à unidade de 8 cabeças. Confirme o número da peça existente e a configuração da máquina antes de fazer o pedido.

Q2: Qual é a função desta ranhura esférica?

A ranhura esférica fornece orientação linear precisa e suporta movimento mecânico estável dentro do mecanismo do cabeçote de posicionamento durante ciclos repetidos de coleta e posicionamento de componentes.

Q3: Quando a ranhura esférica deve ser substituída?

A substituição deve ser considerada quando a inspeção detectar folga excessiva, movimento brusco, resistência anormal, ruído mecânico incomum, danos visíveis ou desgaste significativo.

Q4: Em vez disso, podem ser usadas estrias esféricas semelhantes da Panasonic?

Não automaticamente. Peças de aparência semelhante podem ter dimensões, estruturas de montagem ou configurações de cabeçote aplicáveis ​​diferentes. O número da peça existente deve sempre ser verificado antes de selecionar uma substituição.

Q5: Quais informações são necessárias para cotação?

Forneça o número da peçaN510015533AA, modelo de máquinaCM402, configuração do cabeçote, quantidade necessária e, de preferência, uma foto nítida do componente existente.

Contate-nos

PrecisarEstria esférica Panasonic N510015533AA para unidade CM402 de 8 cabeçasou outras peças sobressalentes de máquinas SMT?

Por favor envie-nos:

• Número da peça
• Modelo de máquina
• Configuração principal
• Quantidade necessária
• Foto da peça existente
• Cronograma de entrega necessário

Podemos ajudar a verificar a peça de reposição correta de acordo com a configuração da sua máquina e requisitos de compra.

Para projetos de manutenção do CM402, as peças mecânicas do cabeçote de posicionamento relacionadas também podem ser cotadas em conjunto para facilitar a compra de peças sobressalentes e o arranjo de envio.

Envie sua consulta para preço, disponibilidade de estoque, confirmação de compatibilidade e informações de entrega.
