Lâmina de rodo de aço inoxidável FUJI GPX 350x40x0,2mm para impressora de tela

Lâmina de rodo de aço inoxidável FUJI GPX 350x40x0,2mm para impressora de tela

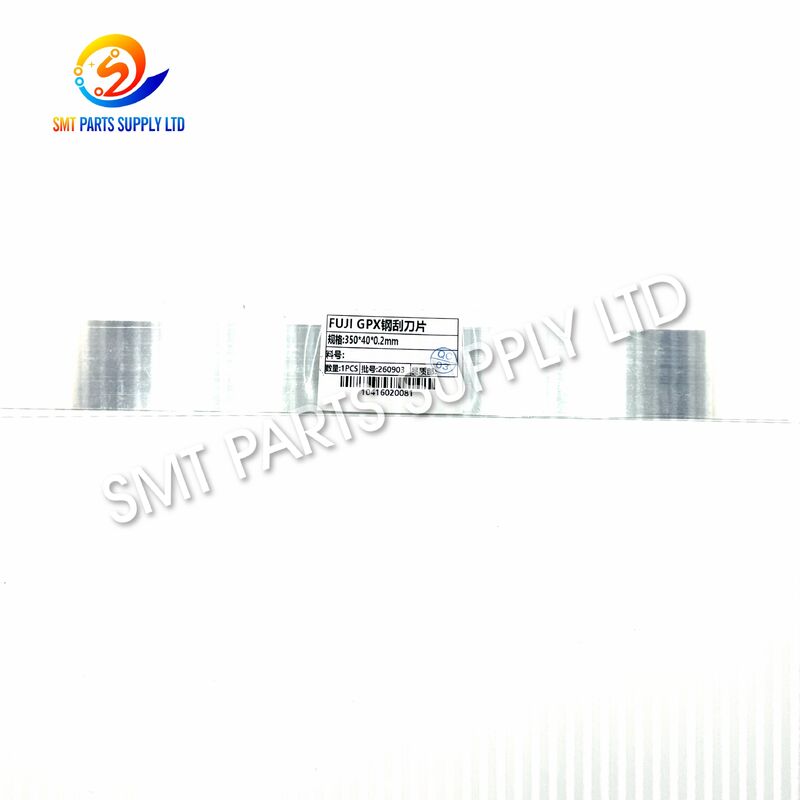

OLâmina de rodo de aço inoxidável FUJI GPX 350x40x0,2mmé um componente de reposição de precisão usado em equipamentos de serigrafia SMT para transferir pasta de solda através de aberturas de estêncil em almofadas de PCB. Fabricada em aço inoxidável, a lâmina combina rigidez, resistência ao desgaste e estabilidade dimensional adequadas para ciclos de impressão repetitivos.

Com dimensões de350 mm de comprimento, 40 mm de largura e 0,2 mm de espessura, esta lâmina foi projetada para conjuntos de rodo de impressora de tela FUJI GPX compatíveis. Uma lâmina do rodo com manutenção adequada ajuda a controlar o rolamento da pasta de solda, o contato do estêncil, a pressão de impressão e a qualidade da separação.

Para fabricantes de eletrônicos, equipes de manutenção SMT e empresas de serviços de máquinas, a substituição de lâminas de rodo desgastadas ou danificadas pode ajudar a restaurar a consistência da impressão e reduzir defeitos causados ​​pela deposição irregular da pasta. Confirme as dimensões da lâmina, o arranjo de montagem e a configuração da máquina antes de fazer o pedido.

Causa

A lâmina do rodo é continuamente exposta à pressão mecânica, contato do estêncil, pasta de solda e movimentos repetidos durante a operação normal de impressão. Com o tempo, a condição da lâmina pode afetar diretamente a qualidade da impressão.

Problemas comuns incluem:

Uma lâmina do rodo pode parecer aceitável visualmente, embora já apresente um pequeno desgaste nas bordas que afeta a impressão com passo fino.

Portanto, recomenda-se a inspeção regular como parte da manutenção preventiva da impressora.

Solução

Substituir uma lâmina desgastada por uma de tamanho corretoLâmina do rodo de aço inoxidável 350x40x0,2mmpode ajudar a restaurar o contato estável entre a lâmina e a superfície do estêncil.

A substituição ajuda a apoiar:

• Transferência consistente de pasta de solda.
• Pressão uniforme em todo o estêncil.
• Pasta estável rolando durante a impressão.
• Limpe as superfícies do estêncil após cada traço de impressão.
• Repetibilidade aprimorada entre painéis PCB.
• Risco reduzido de defeitos de impressão causados ​​pelo desgaste da lâmina.

A construção em aço inoxidável fornece a rigidez necessária para impressão precisa de pasta de solda, ao mesmo tempo que oferece boa durabilidade para ambientes industriais de produção SMT.

Antes da substituição, os técnicos também devem inspecionar o suporte da lâmina, os parafusos de montagem, a condição do estêncil, a viscosidade da pasta de solda, a velocidade de impressão e a pressão programada do rodo.

Especificações

Informações de dimensão

As dimensões devem sempre ser verificadas em relação à lâmina existente antes da compra porque as configurações da impressora e as especificações do suporte do rodo podem variar.

Aplicativo

A lâmina do rodo é usada principalmente durante o estágio de impressão da pasta de solda de uma linha de produção SMT.

As aplicações típicas incluem:

Pode ser utilizado em ambientes de produção fabricando:

• Eletrônicos de consumo.
• Módulos eletrônicos automotivos.
• Painéis de controle industriais.
• Equipamento de comunicação.
• Conjuntos de fonte de alimentação.
• Produtos eletrônicos LED.
• Placas de computadores e periféricos.
• Outros conjuntos de PCB de montagem em superfície.

Para fábricas SMT de alto volume, manter lâminas de rodo de reposição em estoque de manutenção pode reduzir o tempo de inatividade quando o desgaste da lâmina é descoberto durante a produção.

Como funciona

Durante a impressão da pasta de solda, a pasta de solda é depositada no estêncil. A impressora move a lâmina do rodo pela superfície do estêncil a uma velocidade e pressão controladas.

O processo pode ser resumido da seguinte forma:

1. Carregamento de pasta de solda

A pasta de solda é colocada na frente da lâmina na superfície do estêncil.

2. Movimento do rodo

A impressora conduz o conjunto do rodo através do estêncil.

3. Colar Rolando

O movimento cria um cordão rolante de pasta de solda na frente da lâmina.

4. Preenchimento de abertura

A pressão gerada entre a lâmina e o estêncil empurra a pasta de solda para dentro das aberturas do estêncil.

5. Limpeza de superfície

A lâmina remove o excesso de pasta da superfície superior do estêncil, deixando a pasta dentro das aberturas.

6. Separação de PCB

O estêncil se separa da PCB, deixando depósitos de pasta de solda posicionados com precisão nas almofadas da PCB.

A borda da lâmina, portanto, desempenha um papel importante na precisão da impressão. Dimensões incorretas da lâmina, bordas danificadas, pressão excessiva ou instalação inadequada podem causar depósitos inconsistentes de pasta de solda.

Vantagens de desempenho

Uma lâmina adequada deve manter contato uniforme em todo o seu comprimento de trabalho, sem flexão excessiva.

Como escolher

A escolha de uma lâmina do rodo não deve ser baseada apenas na marca da máquina. Várias especificações devem ser verificadas antes de fazer o pedido.

1. Verifique o modelo da máquina

Confirme se a sua impressora pertence aoFUJI GPXsérie e verifique a configuração exata da impressora.

2. Verifique o comprimento da lâmina

Esta lâmina tem um comprimento nominal de:

350mm

Compare esta medida com a lâmina atualmente instalada em seu equipamento.

3. Verifique a largura da lâmina

Largura necessária:

40mm

A largura deve ser adequada ao porta-lâmina instalado.

4. Verifique a espessura da lâmina

Espessura necessária:

0,2 mm

A espessura afeta a rigidez da lâmina e o comportamento de impressão.

5. Confirme o método de montagem

Diferentes suportes de rodo podem usar diferentes arranjos de fixação ou montagem. Verifique a montagem existente antes de fazer o pedido.

6. Inspecione a lâmina existente

Se estiver substituindo uma lâmina existente, compare:

7. Forneça fotos quando necessário

Para máquinas com configuração incerta, fornecer fotos da lâmina e do suporte existentes pode ajudar a reduzir erros de seleção.

Quando a lâmina do rodo deve ser substituída?

Os intervalos de substituição dependem do volume de produção, condição do estêncil, tipo de pasta de solda, parâmetros de impressão e práticas de manutenção.

Considere a substituição quando observar:

• Danos visíveis na borda da lâmina.
• Deformação permanente da lâmina.
• Depósitos irregulares de pasta de solda.
• Aumento de defeitos de impressão.
• Excesso de pasta restante no estêncil.
• Arranhões ou marcas irregulares durante a impressão.
• Resultados de impressão instáveis ​​após ajuste de parâmetros.

A troca antecipada da lâmina às vezes pode evitar problemas desnecessários em outros sistemas de impressora.

Recomendações de instalação e manutenção

Antes de instalar uma lâmina de substituição:

1. Pare a impressora de acordo com o procedimento de manutenção da máquina.
2. Remova a pasta de solda da lâmina existente e da área circundante.
3. Inspecione o suporte do rodo quanto a contaminação ou danos.
4. Instale a nova lâmina uniformemente no suporte.
5. Confirme se a lâmina permanece reta em todo o seu comprimento de trabalho.
6. Aperte o suporte uniformemente.
7. Verifique a pressão de impressão após a substituição.
8. Faça uma impressão experimental antes de retornar à produção total.

Não use força desnecessária ao limpar a borda da lâmina, pois danos mecânicos podem afetar o desempenho da impressão.

Perguntas frequentes

Q1: Para qual máquina esta lâmina de rodo de 350x40x0,2mm foi projetada?

Ele é projetado como uma lâmina de rodo de reposição para compatívelImpressora de tela FUJI GPXconfigurações. Como podem existir diferentes versões de impressora e conjuntos de suporte, confirme as dimensões da lâmina e a estrutura de montagem antes de fazer o pedido.

Q2: De que material é feita a lâmina?

A lâmina é fabricada emaço inoxidável, fornecendo rigidez adequada, estabilidade dimensional, resistência à corrosão e resistência ao desgaste para aplicações repetitivas de impressão de pasta de solda na fabricação de SMT.

Q3: Quais são as dimensões da lâmina?

As dimensões nominais são350 mm de comprimento, 40 mm de largura e 0,2 mm de espessura. Essas três medidas devem ser comparadas com a lâmina existente para confirmar a compatibilidade.

Q4: Por que uma lâmina do rodo desgastada afeta a qualidade de impressão SMT?

Uma lâmina desgastada ou deformada pode criar contato desigual com o estêncil, causando transferência inconsistente de pasta, preenchimento incompleto da abertura, pasta excessiva, listras ou volume instável de pasta de solda na PCB.

Q5: Você pode ajudar a confirmar a compatibilidade antes de fazer o pedido?

Sim. Por favor, forneça seumodelo da impressora, dimensões existentes da lâmina, informações do suporte da lâmina e fotos nítidas do produto. Esses detalhes podem ajudar a confirmar a especificação correta de substituição antes da cotação.

Contate-nos

Precisa de umLâmina de rodo em aço inoxidável FUJI GPX 350x40x0,2mmpara manutenção da impressora ou substituição da linha de produção?

Envie-nos o seu:

• Modelo de máquina.
• Quantidade necessária.
• Dimensões da lâmina existentes.
• Fotos do suporte da lâmina, se disponíveis.
• Destino de entrega.

Podemos ajudar a verificar as especificações e preparar uma cotação para suas necessidades de peças de reposição SMT.
