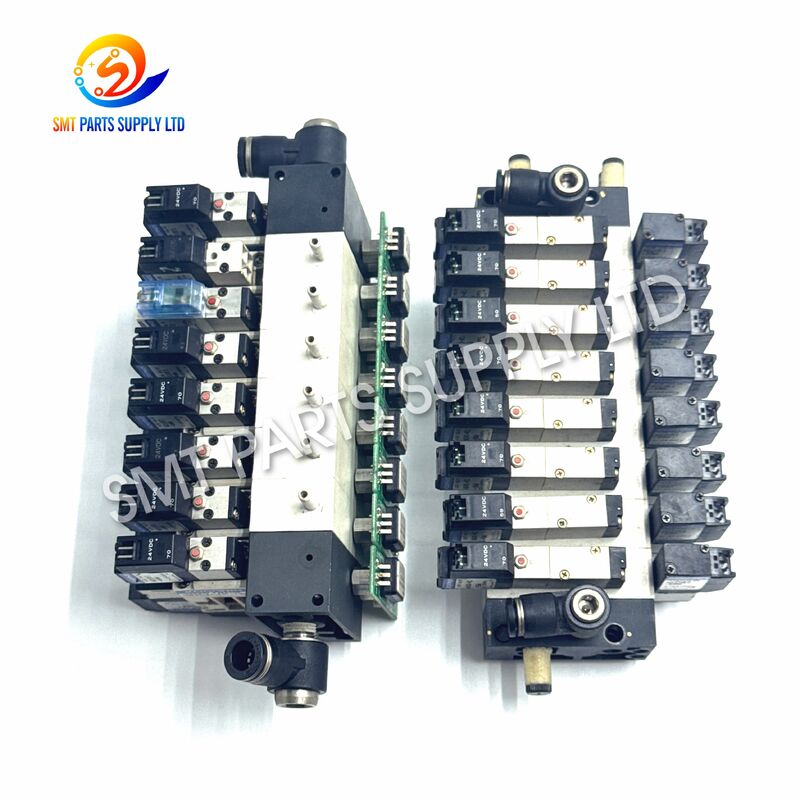

Ejetor KGB-M7163-00X para máquina de picareta e colocação YAMAHA YV100XG

Ejetor KGB-M7163-00X para máquina de pick and place YAMAHA YV100XG

O Ejetor a Vácuo YAMAHA KGB-M7163-00X é um componente pneumático de geração de vácuo usado em aplicações de máquinas de pick and place SMT YV100XG. Sua função é suportar a pressão negativa exigida pelo sistema de cabeça de posicionamento e bico durante a captação e transferência de componentes eletrônicos.

Um desempenho de vácuo estável é importante para manter o manuseio consistente de componentes durante a produção SMT. Quando o ejetor se desgasta, contamina, restringe ou fica instável, a máquina pode apresentar sucção fraca, falhas repetidas de captação, quedas de componentes ou resposta anormal do vácuo.

O KGB-M7163-00X é adequado para fábricas de produção SMT, departamentos de manutenção de equipamentos, empresas de serviço e distribuidores de peças de reposição que necessitam de componentes de substituição para equipamentos YV100XG. Para um pedido preciso, os compradores são aconselhados a confirmar o número da peça original, o modelo da máquina e a configuração do componente instalado antes da compra.

Causa

Por que um Ejetor a Vácuo SMT Precisa de Substituição?

Ejetores a vácuo operam repetidamente durante o posicionamento de componentes. A ciclagem pneumática contínua e a exposição à produção podem afetar gradualmente o desempenho do vácuo.

Causas comuns incluem:

Um sintoma comum é um aumento nos erros de captação de componentes, mesmo quando o bico e o alimentador parecem normais.

Outro sintoma pode ser sucção inconsistente, onde alguns componentes são captados com sucesso enquanto outros não.

No entanto, um ejetor não deve ser automaticamente considerado defeituoso sempre que ocorre um problema de captação. O pessoal de manutenção também deve inspecionar o bico, a tubulação, as conexões, os filtros, as válvulas pneumáticas e o suprimento de ar comprimido.

Solução

Restaure o Desempenho Estável do Vácuo

Quando a solução de problemas confirma que o ejetor a vácuo existente não fornece mais um desempenho confiável, substituí-lo pela peça compatível correta pode ajudar a restaurar a operação estável da máquina.

O Ejetor a Vácuo KGB-M7163-00X fornece uma solução de substituição para aplicações YV100XG que usam este número de peça.

Um procedimento de manutenção recomendado inclui:

1. Confirmar o modelo da máquina.
2. Verificar o número da peça original do ejetor.
3. Inspecionar o bico e o caminho do vácuo.
4. Verificar mangueiras e conexões quanto a vazamento de ar.
5. Confirmar a condição do suprimento de ar comprimido.
6. Comparar a resposta do vácuo com o desempenho normal da máquina.
7. Substituir o ejetor se a deterioração for confirmada.
8. Realizar testes de captação e posicionamento após a instalação.

Benefícios da Manutenção

Manter componentes pneumáticos críticos disponíveis no estoque de peças de reposição pode ser especialmente útil para fábricas que operam várias máquinas YV100XG.

Especificações

Nota Importante de Pedido

A aparência externa sozinha não deve ser usada para identificar uma peça de reposição de máquina SMT.

Para uma seleção precisa, confirme:

• Número da peça original
• Modelo da máquina
• Aparência da peça instalada
• Conector ou arranjo de porta pneumática
• Quantidade necessária
• Configuração da máquina

Se disponível, uma foto clara do ejetor original é recomendada antes da confirmação do pedido.

Aplicação

O ejetor a vácuo KGB-M7163-00X destina-se à manutenção de equipamentos SMT YV100XG e serviço do sistema de vácuo.

Ambientes de Aplicação Típicos

O componente é particularmente útil onde a continuidade da produção é importante e falhas relacionadas ao vácuo devem ser corrigidas rapidamente.

Problemas Típicos Relacionados ao Desempenho do Vácuo

Um sistema de vácuo fraco ou instável pode resultar em:

• Componentes permanecendo no alimentador
• Componentes caindo durante o movimento da cabeça
• Tentativas repetidas de captação
• Aumento de alarmes da máquina
• Sucção intermitente
• Redução da eficiência de posicionamento
• Maior intervenção do operador
• Aumento do tempo de inatividade da máquina

Esses sintomas podem ter múltiplas causas, portanto, um diagnóstico adequado é recomendado antes de substituir o ejetor.

Como Funciona

Princípio de Geração de Vácuo

O ejetor usa ar comprimido para gerar pressão negativa.

A sequência geral de trabalho é:

Ar Comprimido → Ejetor a Vácuo → Pressão Negativa → Bico → Captação de Componente

Durante a produção, o ar comprimido entra no ejetor. O fluxo de ar interno cria uma área de baixa pressão, produzindo vácuo.

Este vácuo é fornecido ao sistema de bico.

O bico então usa sucção para captar o componente eletrônico do alimentador.

Enquanto a cabeça de posicionamento se move, o vácuo estável ajuda a manter o componente firmemente preso ao bico.

Na posição programada da PCB, o componente é liberado para posicionamento.

Este ciclo é repetido continuamente durante a operação da máquina.

Por que o Vácuo Estável é Importante

Durante o posicionamento de alta velocidade, o componente pode ser exposto à aceleração, rotação, inspeção de visão e movimento rápido da cabeça.

Vácuo insuficiente pode reduzir a estabilidade de retenção do componente.

Por essa razão, o ejetor funciona como uma parte importante do sistema de manuseio de componentes pneumáticos da máquina.

Como Escolher

1. Confirme o Número da Peça

A primeira referência de seleção deve ser:

KGB-M7163-00X

Corresponder ao número exato da peça ajuda a reduzir erros de pedido.

2. Confirme a Máquina

Verifique se a máquina é uma máquina de pick and place YV100XG usando esta configuração de ejetor.

3. Compare a Peça Original

Antes de comprar, compare o componente original com a substituição.

Pontos de comparação recomendados incluem:

4. Diagnostique o Sistema de Vácuo

Antes de substituir o ejetor, inspecione outros componentes relacionados.

Possíveis problemas de vácuo também podem vir de:

• Bicos entupidos
• Filtros sujos
• Vazamento na mangueira de vácuo
• Conexões soltas
• Mau funcionamento da válvula pneumática
• Baixa pressão de ar comprimido
• Vedações danificadas

O diagnóstico correto ajuda a evitar substituições desnecessárias.

5. Considere o Estoque de Peças Sobressalentes

Fábricas que operam várias máquinas SMT devem considerar manter em estoque peças comumente usadas do sistema de vácuo.

Isso pode ajudar as equipes de manutenção a responder rapidamente a falhas de produção inesperadas e reduzir atrasos na aquisição de emergência.

FAQ

P1: Para qual máquina o ejetor a vácuo KGB-M7163-00X é usado?

O KGB-M7163-00X destina-se a aplicações de máquinas de pick and place YAMAHA YV100XG. Os compradores devem confirmar o número da peça original instalado e a configuração da máquina antes de fazer o pedido.

P2: Qual é a função deste ejetor?

Sua função principal é gerar pressão de vácuo para o sistema de manuseio de componentes do mounter SMT, suportando a captação, transferência e posicionamento confiáveis de componentes eletrônicos pelo bico.

P3: Como sei se o ejetor a vácuo precisa ser substituído?

Sintomas comuns incluem sucção instável, erros frequentes de captação, quedas repetidas de componentes ou resposta lenta do vácuo. Mangueiras, bicos, filtros e válvulas relacionados também devem ser verificados primeiro.

P4: Este produto pode ser mantido como peça sobressalente de manutenção?

Sim. O KGB-M7163-00X é adequado para estoque de manutenção, especialmente para fábricas que operam equipamentos YV100XG onde a substituição rápida pode reduzir o tempo de inatividade da produção.

P5: Que informações devo fornecer para cotação?

Por favor, forneça o número da peça KGB-M7163-00X, o modelo da máquina YV100XG, a quantidade necessária, o país de destino e uma foto do componente original, se disponível.

Entre em Contato

Procurando o Ejetor a Vácuo KGB-M7163-00X para máquinas SMT YV100XG?

Envie-nos seu:

• Número da peça
• Modelo da máquina
• Quantidade necessária
• Foto da peça original
• País de destino
• Cronograma de entrega necessário

Podemos ajudar com a confirmação do produto, cotação, disponibilidade, embalagem e arranjos de envio.

Envie sua consulta agora para preço atual, status de estoque e prazo de entrega.
