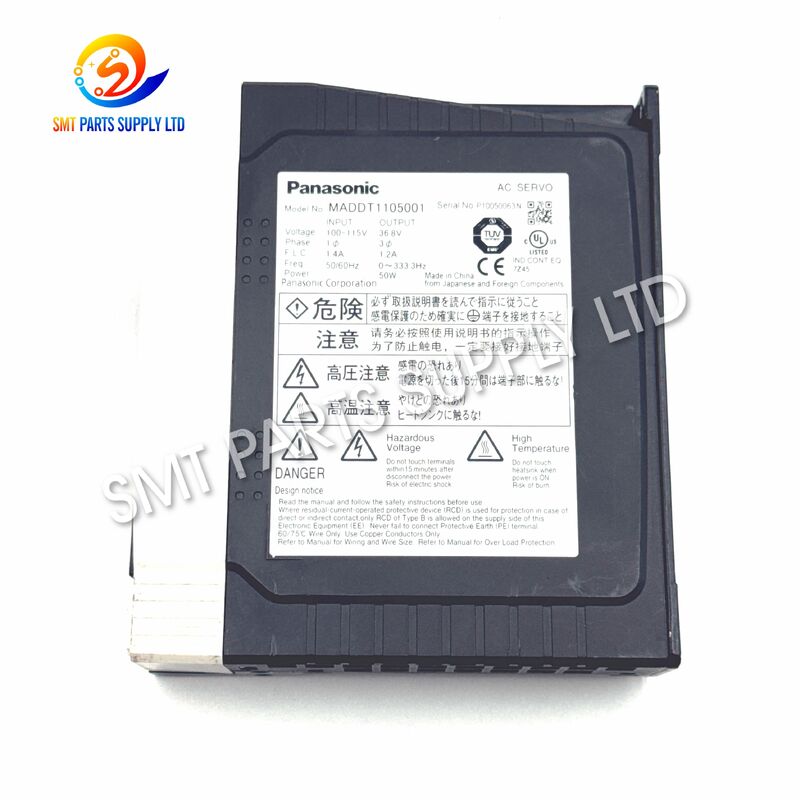

Driver do eixo Z Samsung Hanwha SM320 SM321 J3153053A EP06-900142 Panasonic MADDT1105001

Driver do eixo Z Samsung Hanwha SM320 SM321 J3153053A EP06-900142 Panasonic MADDT1105001

O driver servo do eixo Z Panasonic MADDT1105001 é projetado para aplicações de controle de movimento em máquinas de pick-and-place SMT Samsung e Hanwha SM320 e SM321. Ele é comumente identificado pelo número de peça Samsung J3153053A e referência alternativa EP06-900142.

Baseado na plataforma servo Panasonic MINAS A4, este driver controla o movimento vertical preciso da cabeça durante a captação e colocação de componentes. O movimento preciso do eixo Z é importante para a altura correta do bico, manuseio estável de componentes, colocação repetível e montagem confiável de PCBs de alta velocidade.

Para esta aplicação de máquina Samsung e Hanwha, o driver está associado a uma configuração de servo motor de 30W. É adequado para fábricas SMT, empresas de reparo de equipamentos, departamentos de manutenção de produção, reformadores de máquinas usadas e distribuidores de peças de reposição que necessitam de um substituto compatível de controle servo para equipamentos SM320 ou SM321 existentes.

Causa

Falhas no driver servo podem causar sérias interrupções na produção SMT, pois a cabeça de colocação depende de movimento vertical preciso controlado por servo.

Razões comuns para problemas no servo do eixo Z incluem:

Envelhecimento de Componentes Eletrônicos

As máquinas SM320 e SM321 têm sido amplamente utilizadas em fábricas de eletrônicos por muitos anos. Capacitores internos, dispositivos de potência, circuitos de controle e outros componentes eletrônicos podem deteriorar-se gradualmente após operação contínua de longo prazo.

Resistência Mecânica

Se o mecanismo do eixo Z desenvolver atrito excessivo, contaminação, desgaste de rolamentos ou problemas de lubrificação, uma carga adicional é transferida para o motor e o driver servo.

Isso pode levar a alarmes de sobrecarga ou movimento instável.

Falhas no Encoder ou Cabo

O sistema servo depende do feedback do encoder. Cabos de encoder danificados, conectores soltos, mau contato ou fios rompidos podem produzir sinais de posicionamento anormais e acionar alarmes da máquina.

Fonte de Alimentação Instável

Flutuações de tensão, aterramento inadequado, ruído elétrico e interrupções de energia podem afetar a confiabilidade do driver servo.

Parâmetros Incorretos

Um driver servo de substituição pode não operar corretamente se os parâmetros específicos da máquina estiverem incorretos ou incompletos.

Acúmulo de Calor

Ventilação inadequada dentro do gabinete elétrico pode aumentar a temperatura de operação e reduzir a vida útil dos componentes eletrônicos.

Solução

Quando o driver servo do eixo Z existente é confirmado como defeituoso, substituí-lo pelo modelo correto e compatível pode ajudar a restaurar rapidamente a operação da máquina.

A sequência de identificação recomendada é:

MADDT1105001 - MADDT1105 - J3153053A - EP06-900142 - Eixo Z SM320 / SM321

Usar várias referências compatíveis reduz o risco de comprar o driver servo errado.

Antes de fazer o pedido, confirme:

Uma foto clara da etiqueta do driver servo existente é recomendada antes de fazer o pedido.

Especificações

Comparação de Aplicação da Série MADDT1105

Diferentes drivers servo podem ser instalados na mesma montadora SMT. Aparência semelhante não significa que os drivers sejam intercambiáveis.

Sempre selecione o driver de acordo com o modelo original, número de peça Samsung, posição da máquina e especificação elétrica.

Aplicação

O driver servo MADDT1105001 é usado em equipamentos de colocação SMT automatizados que exigem movimento vertical preciso da cabeça.

Aplicações típicas incluem:

Montadora SMT Samsung SM320

A SM320 utiliza múltiplos eixos servo para realizar a colocação de componentes em alta velocidade. O eixo Z move a cabeça de colocação verticalmente durante as operações de captação e colocação.

Montadora SMT Samsung SM321

A SM321 também depende do movimento da cabeça controlado por servo para montagem repetível de PCBs. Um driver de eixo Z estável ajuda a manter o movimento vertical suave e a altura de colocação precisa.

Equipamentos Samsung Suportados pela Hanwha

Os equipamentos SMT da Samsung Techwin posteriormente se associaram à Hanwha Precision Machinery. As mesmas referências de máquinas legadas são, portanto, comumente pesquisadas sob os nomes Samsung e Hanwha.

Produção de Montagem de PCBs

Indústrias adequadas incluem:

• Eletrônicos de consumo.
• Eletrônicos automotivos.
• Produção de LED.
• Placas de controle industrial.
• Equipamentos de comunicação.
• Fabricação de fontes de alimentação.
• Fabricação eletrônica por contrato.
• Eletrônicos de computador.
• Reforma de equipamentos SMT.
• Operações de manutenção de peças de reposição.

Como Funciona

O driver servo atua como a interface de controle entre o controlador da máquina SMT e o servo motor.

Passo 1: Comando de Movimento

O controlador da máquina determina quão longe e quão rápido a cabeça de colocação deve se mover verticalmente.

Passo 2: Processamento do Driver

O MADDT1105001 recebe o comando e calcula a saída de motor necessária.

Passo 3: Movimento do Motor

O driver fornece energia elétrica controlada ao servo motor, movendo o eixo Z para a posição programada.

Passo 4: Feedback do Encoder

O encoder do motor envia informações de posição em tempo real de volta ao sistema servo.

Passo 5: Ajuste em Malha Fechada

O driver compara continuamente o movimento comandado com a posição real do motor.

Qualquer diferença de posicionamento é corrigida automaticamente.

Passo 6: Conclusão da Posição

Uma vez que a posição alvo é alcançada, o sistema servo estabiliza o eixo e se prepara para a próxima operação de captação ou colocação.

Operação do Eixo Z Durante a Colocação SMT

Um ciclo de colocação típico inclui:

1. A cabeça de colocação se move acima do alimentador.
2. O eixo Z abaixa o bico.
3. O bico entra em contato ou se aproxima do componente.
4. O vácuo capta o componente.
5. O eixo Z levanta a cabeça.
6. O componente é inspecionado pelo sistema de visão.
7. A cabeça se move em direção à posição de colocação da PCB.
8. O eixo Z abaixa o componente.
9. O componente é colocado na PCB.
10. A cabeça sobe e inicia o próximo ciclo.

Como esses movimentos ocorrem repetidamente em alta velocidade, a resposta do servo e a estabilidade de posicionamento são importantes para a eficiência da produção.

Sintomas Típicos de Falha

Como Escolher

Escolher o driver servo correto é especialmente importante porque os drivers Panasonic MINAS A4 com carcaças semelhantes podem ter classificações elétricas e funções de máquina diferentes.

1. Confirme o Modelo Completo

Verifique se a unidade original exibe:

MADDT1105001

ou a designação base:

MADDT1105

2. Confirme o Número de Peça Samsung

A referência necessária para esta aplicação é:

J3153053A

3. Confirme a Referência EP

Verifique se sua documentação de manutenção lista:

EP06-900142

4. Confirme a Máquina

Verifique se o driver é necessário para:

Samsung SM320

ou

Samsung / Hanwha SM321

5. Confirme o Eixo

Especifique a aplicação como:

Driver Servo do Eixo Z

6. Compare a Etiqueta do Driver

Compare tensão, modelo, conectores e informações de identificação antes da instalação.

7. Verifique a Falha Existente

Um alarme servo nem sempre significa que o próprio driver falhou.

Inspecione:

• Servo motor.
• Cabo do encoder.
• Cabo do motor.
• Mecanismo mecânico do eixo Z.
• Fonte de alimentação.
• Conectores.
• Parâmetros da máquina.

8. Envie uma Foto Clara

Fornecer uma foto da etiqueta do driver original é uma das maneiras mais rápidas de confirmar a compatibilidade.

Por Que a Compatibilidade Correta é Importante

A seleção incorreta do driver pode causar:

• Alarmes servo.
• Erros de controle do motor.
• Movimento incorreto.
• Incompatibilidade de parâmetros.
• Tempo de inatividade de produção.
• Incompatibilidade de conectores.
• Danos elétricos.
• Atrasos na instalação.

Por esse motivo, a seleção nunca deve ser baseada apenas na aparência física.

Recomendações de Manutenção

A manutenção regular pode ajudar a estender a vida útil do sistema servo.

Verificações recomendadas incluem:

Vantagens

Controle Preciso do Eixo Z

Suporta posicionamento preciso da cabeça vertical durante a captação e colocação de componentes.

Múltiplos Números de Referência

MADDT1105001, MADDT1105, J3153053A e EP06-900142 simplificam a identificação de peças.

Aplicação SM320 e SM321

Adequado para manutenção de montadoras SMT Samsung e Hanwha amplamente utilizadas.

Tecnologia Servo MINAS A4

Fornece controle de movimento industrial estável adequado para aplicações SMT repetitivas.

Redução do Tempo de Inatividade de Manutenção

Uma substituição corretamente compatível pode ajudar a restaurar a operação da máquina de forma eficiente.

Peça de Reposição Crítica Útil

Ideal para fábricas que operam várias máquinas SM320 ou SM321 e mantêm um inventário estratégico de peças de reposição.

FAQ

P1. O Panasonic MADDT1105001 é usado nas máquinas Samsung SM320 e SM321?

Sim. O MADDT1105001 está associado ao sistema servo Samsung e Hanwha SM320 e SM321 e é comumente referenciado com J3153053A e EP06-900142 para aplicações de eixo Z.

P2. O J3153053A é um driver servo de 30W?

Sim. Para a aplicação específica da máquina Samsung, o J3153053A com MADDT1105 é identificado como a configuração do driver servo de 30W.

P3. O MADDT1205001 pode substituir diretamente o MADDT1105001?

A substituição direta não é recomendada sem verificação. Diferentes modelos de driver podem ter classificações de potência, especificações de tensão, atribuições de máquina, conectores e parâmetros servo diferentes.

P4. Que informações devo fornecer antes de fazer o pedido?

Por favor, forneça o modelo da máquina, o modelo original do driver Panasonic, o número de peça Samsung, a localização do eixo, a quantidade necessária e uma foto clara da etiqueta do driver original.

P5. Um alarme do eixo Z pode ser causado por algo além do driver servo?

Sim. Falhas no motor, cabos do encoder, resistência mecânica, conectores danificados, energia instável, sensores e parâmetros incorretos da máquina também podem causar alarmes servo.

Entre em Contato

Para correspondência rápida de produtos e cotação, por favor, forneça:

• Modelo da máquina.
• Modelo do driver.
• Número de peça Samsung.
• Número de peça alternativo.
• Posição do eixo.
• Quantidade necessária.
• Foto clara da etiqueta do driver.
• País de destino.

Podemos ajudar a verificar o modelo necessário antes da cotação e auxiliar na compatibilidade de peças de reposição SMT adequadas para equipamentos de colocação Samsung e Hanwha.
