Driver de motor de eixo Y 48228001 para máquinas AI universais

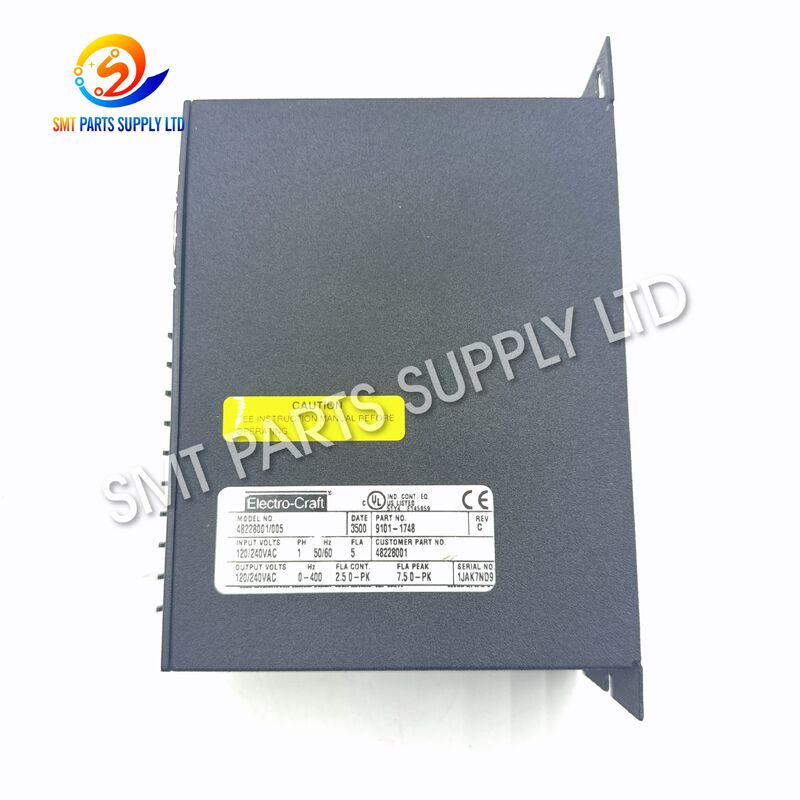

O Amplificador servo Electro-Craft 48228001, também referenciado como 9101-1748, é um componente industrial de controle de movimento usado em equipamentos Universal AI. Referências de serviço e peças disponíveis identificam 48228001 como um amplificador Electro-Craft para equipamentos Universal Instruments, enquanto referências de peças de máquinas AI o descrevem como um amplificador servo usado para controle do eixo X-Y. O amplificador recebe comandos de controle do sistema de controle de movimento da máquina e regula a energia elétrica fornecida ao motor servo associado, permitindo aceleração, posicionamento, deslocamento e parada controlados do eixo.

Para equipamentos de inserção Universal antigos, a condição do amplificador servo afeta diretamente a estabilidade do eixo e a disponibilidade da máquina. Um amplificador danificado ou instável pode causar alarmes de posicionamento, deslocamento interrompido, resposta anormal do motor ou falha na inicialização do eixo controlado. A substituição do amplificador pela unidade correta, compatível com o número de peça e revisão, pode restaurar o movimento confiável sem a necessidade de substituir desnecessariamente outras montagens mecânicas.

Os amplificadores servo operam continuamente sob carga elétrica e térmica. Após longos períodos de produção, componentes eletrônicos, conectores, componentes de resfriamento e circuitos de potência podem se deteriorar gradualmente.

Problemas típicos da máquina associados ao sistema de acionamento do eixo podem incluir:

Um alarme servo não significa automaticamente que o amplificador está defeituoso. O motor, encoder, fiação, conectores, fonte de alimentação, placa de controle de movimento e eixo mecânico também devem ser inspecionados antes da substituição.

O amplificador servo 48228001 oferece uma opção de substituição prática quando o acionamento original instalado em máquinas Universal AI compatíveis se torna defeituoso.

O componente é projetado para funcionar como parte do sistema de controle servo em malha fechada da máquina. Ele converte o comando do controlador de movimento em energia controlada do motor e responde ao feedback do sistema do eixo.

A substituição correta pode ajudar a restaurar:

• Movimento estável do eixo Y ou eixo X-Y aplicável.
• Aceleração e desaceleração controladas.
• Posicionamento preciso do eixo da máquina.
• Posicionamento repetível de inserção de componentes.
• Inicialização confiável da máquina.
• Operação estável do ciclo de produção.
• Redução de tempo de inatividade inesperado relacionado ao eixo.
• Uso contínuo de equipamentos de produção Universal AI existentes.

Antes da instalação, a unidade original deve ser comparada cuidadosamente com a substituição quanto a número de peça, modelo de referência, arranjo de conectores, especificação elétrica e revisão.

Referências de peças da indústria disponíveis identificam 48228001 como um amplificador servo Electro-Craft associado a equipamentos Universal Instruments. Uma referência de equipamento AI a lista como AMP; SERVO; DC; 7.5A; 2.5A para uma aplicação de eixo X-Y 6380B, enquanto referências de serviço de reparo associam o número de peça 48228001 à referência Electro-Craft 9101-1748.

*As classificações elétricas e a configuração da máquina devem sempre ser verificadas na placa de identificação do amplificador original e na documentação do equipamento antes de fazer o pedido. As referências de eixo X-Y 7.5A/2.5A e 6380B estão documentadas nas listas de peças disponíveis na indústria.

O 48228001 destina-se ao serviço de controle de movimento de máquinas industriais, em vez de operação de motor de propósito geral. É particularmente relevante para a manutenção de equipamentos de produção de inserção automática Universal AI mais antigos.

Usuários típicos incluem:

• Fábricas de montagem de eletrônicos.
• Linhas de produção de componentes through-hole.
• Instalações de fabricação de EMS.
• Departamentos de manutenção de equipamentos Universal AI.
• Empresas de reparo de eletrônicos industriais.
• Empresas de reforma de equipamentos usados.
• Distribuidores de peças de reposição.
• Equipes de engenharia de fábrica que mantêm equipamentos de inserção legados.

O controlador da máquina Universal AI determina para onde o eixo da máquina deve se mover de acordo com a sequência de produção programada.

O controlador envia o comando de movimento necessário para o sistema de acionamento servo.

O amplificador servo 48228001 regula a energia elétrica necessária pelo motor associado.

Em vez de simplesmente ligar e desligar o motor, o acionamento controla a resposta do motor de acordo com o comando da máquina.

O motor servo converte a saída elétrica controlada em rotação mecânica, movendo o eixo da máquina associado através do sistema de transmissão mecânica.

Dispositivos de feedback no sistema servo relatam o movimento real do motor ou do eixo ao controlador.

A máquina compara o movimento real com o movimento comandado.

Se houver uma diferença entre o movimento comandado e o real, o sistema servo ajusta a operação do motor até que a posição necessária seja alcançada.

Esta operação em malha fechada fornece o movimento controlado exigido por equipamentos de inserção automatizados.

Como o amplificador é apenas um elemento deste loop de controle, a solução de problemas deve avaliar todo o sistema em vez de substituir o acionamento unicamente com base em um alarme de eixo.

Um amplificador servo defeituoso ou envelhecido pode produzir sintomas diferentes dependendo da condição da máquina.

• Eixo Y não se move durante a inicialização.
• Movimento do eixo para repentinamente durante a produção.
• Alarmes servo repetidos ocorrem.
• Resposta do motor se torna intermitente.
• Aceleração do eixo se torna irregular.
• Máquina não consegue completar a sequência de homing.
• Posicionamento se torna instável.
• Motor não recebe saída de acionamento eficaz.
• Máquina funciona após reinicialização, mas falha novamente depois.
• Amplificador servo opera anormalmente quando aquecido.

Esses sintomas também podem originar-se de outros componentes. Portanto, os técnicos devem verificar a tensão da fonte de alimentação, a condição do motor, o feedback do encoder, os conectores, a fiação, o controlador do eixo e a resistência mecânica antes de confirmar o amplificador como o componente defeituoso.

Para fábricas que ainda operam máquinas Universal AI, substituir um amplificador servo individual é muitas vezes mais prático do que substituir a máquina completa apenas por uma falha no controle do eixo.

Manter um 48228001 compatível de reserva pode permitir que as equipes de manutenção respondam mais rapidamente quando um acionamento falha inesperadamente.

Muitas linhas de inserção maduras permanecem produtivas, mas a disponibilidade de componentes elétricos mais antigos pode se tornar cada vez mais importante para o planejamento de manutenção.

Uma unidade de substituição testada também pode ser útil quando os técnicos precisam determinar se um problema existente no eixo se origina do amplificador ou de outra parte do sistema servo.

A seleção deve ser baseada na unidade instalada original, não apenas na marca da máquina.

Verifique se a unidade original exibe:

48228001

A correspondência do número de peça é o primeiro passo para identificar a substituição correta.

Onde disponível, compare a referência Electro-Craft:

9101-1748

Forneça o modelo exato da máquina Universal AI.

Referências de peças disponíveis associam 48228001 a equipamentos Universal AI e identificam uma aplicação no sistema de eixo X-Y 6380B.

Especifique se o amplificador está instalado em:

• Eixo Y,
• Eixo X,
• Sistema de movimento X-Y,
• ou outra posição da máquina.

Não assuma que toda configuração de máquina usa o mesmo amplificador exatamente na mesma posição.

Verifique:

• Especificação de entrada.
• Classificação de saída/corrente.
• Layout do conector.
• Etiqueta do modelo.
• Informações de revisão.
• Referência do fabricante.
• Número de peça original da máquina.

Para eletrônicos servo legados, fotografias do seguinte são úteis:

Dependendo da disponibilidade, os compradores podem exigir uma unidade não utilizada, revisada, testada ou de substituição. A condição deve ser claramente confirmada antes do envio.

Antes de solicitar cotação, forneça o máximo de informações possível:

Fornecer informações completas reduz o risco de selecionar uma revisão incompatível e permite uma confirmação técnica mais rápida.

O 48228001 é um amplificador servo usado no sistema de controle de movimento de equipamentos Universal AI compatíveis. Ele regula a energia elétrica fornecida ao motor servo para que o eixo controlado da máquina possa acelerar, deslocar, posicionar e parar de acordo com os comandos do controlador da máquina.

Ele é comumente listado em referências de peças de reposição AI como um amplificador servo do eixo Y, enquanto outra referência detalhada de peças Universal AI identifica o 48228001 como um amplificador servo DC usado para o eixo X-Y de uma configuração 6380B. Portanto, a posição de instalação real deve ser confirmada a partir da máquina e do amplificador originais antes de fazer o pedido.

Sim. Referências de reparo industrial e de peças de reposição identificam o número de peça Universal Instruments 48228001 como um amplificador Electro-Craft com referência 9101-1748. A etiqueta da unidade original ainda deve ser verificada para confirmar a compatibilidade da revisão.

O diagnóstico é recomendado primeiro. Alarmes servo também podem resultar de problemas no motor, encoder, cabo, conector, controlador, fonte de alimentação ou eixo mecânico. Confirmar a origem da falha antes da substituição ajuda a evitar a substituição desnecessária de componentes.

Por favor, forneça o número de peça, modelo da máquina Universal AI, posição do eixo, quantidade e fotografias claras da placa de identificação e dos conectores do amplificador original. Isso permite verificar a configuração e a compatibilidade antes da cotação e do envio.

Procurando um amplificador servo Electro-Craft 48228001 / 9101-1748 para sua máquina Universal AI?

Envie-nos seu modelo da máquina, quantidade necessária, fotos do amplificador original e informações da placa de identificação. Podemos ajudar a confirmar a configuração da peça antes da cotação e fornecer informações sobre disponibilidade, condição, prazo de entrega e frete.

Para requisitos urgentes de manutenção de máquinas, inclua a descrição da falha atual da máquina e a posição de instalação para que o amplificador servo solicitado possa ser verificado de forma mais eficiente.
