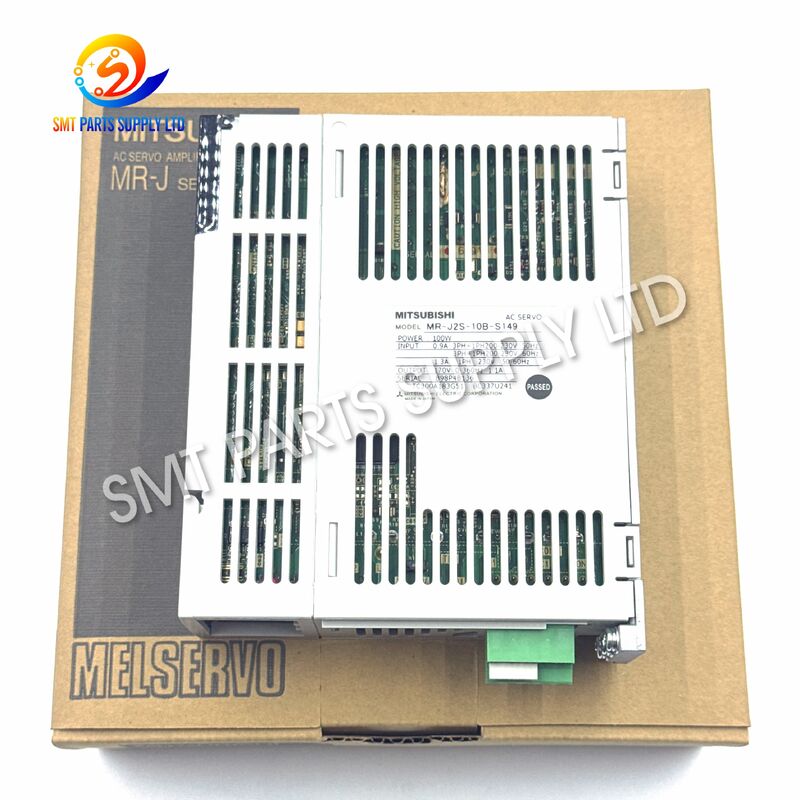

Servo amplificador Mitsubishi MR-J2S-10B-S149 100W para Hitachi GXH Mounter

Servo amplificador Mitsubishi MR-J2S-10B-S149 100W para Hitachi GXH Mounter

OServo amplificador Mitsubishi MR-J2S-10B-S149é um servo drive AC especializado usado emMac pick-and-place Hitachi GXH

aplicações de hines e montadores de bandejas. Ele pertence à série MELSERVO-J2-Super MR-J2S-B da Mitsubishi e foi projetado para controlar o movimento do servo motor com posicionamento preciso e resposta repetível.

A plataforma padrão MR-J2S-10B é umServo amplificador classe 100W, enquanto o completoMR-J2S-10B-S149número identifica a versão específica necessária para o equipamento. A série MR-J2S-B se comunica com o controlador do sistema servo da máquina atravésComunicação de barramento serial SSCNET, transmitindo informações de posicionamento e controle de movimento entre o controlador e o amplificador.

Para manutenção de equipamentos Hitachi GXH, é especialmente importante combinar o número completo do modelo. O sufixo S149 deve ser mantido ao adquirir uma substituição, em vez de selecionar apenas pelo número base MR-J2S-10B.

Causa

Os servo amplificadores operam continuamente durante a produção SMT e são responsáveis ​​por controlar os movimentos da máquina de alta frequência. Longas horas de operação, envelhecimento elétrico, cargas anormais do motor, alimentação instável, problemas nos cabos ou deterioração eletrônica interna podem eventualmente causar falhas relacionadas ao servo.

Os sintomas comuns que podem exigir inspeção ou substituição incluem:

Um alarme servo não significa automaticamente que o próprio amplificador falhou. A condição do motor, o cabo do encoder, o cabo SSCNET, a carga mecânica, a fonte de alimentação e os parâmetros da máquina também devem ser inspecionados antes de substituir a unidade.

Solução

Quando o servo amplificador Hitachi GXH original for confirmado como defeituoso, usando o mesmoMR-J2S-10B-S149O modelo oferece uma abordagem prática de substituição sem redesenhar o sistema de controle de movimento original da máquina.

Para linhas de produção SMT mais antigas, o estoque de servoamplificadores críticos pode ser particularmente útil porque o tempo de inatividade da máquina causado por um inversor descontinuado ou de difícil fornecimento pode ser significativamente mais longo do que o procedimento de substituição física.

Especificações

O manual MR-J2S-B da Mitsubishi identifica a série como compatível com SSCNET. Para MR-J2S-10B a MR-J2S-70B, a Mitsubishi especifica configurações trifásicas de 200-230 VCA ou suportadas em configurações monofásicas de 230 VCA, dependendo da instalação. Sempre siga a fiação original da máquina e a placa de identificação do amplificador, em vez de alterar o arranjo de energia existente.

Identificação do modelo

A aplicação Hitachi GXH para MR-J2S-10B-S149 também é encontrada nas listagens atuais de peças sobressalentes SMT, descrevendo-o especificamente como um servo amplificador para o montador de bandeja GXH.

Aplicativo

OMR-J2S-10B-S149é principalmente adequado para substituição e manutenção de mecanismos servo-controlados noMáquina pick-and-place Hitachi GXH SMT.

As aplicações típicas incluem:

O servocontrole preciso é fundamental em equipamentos SMT porque erros de movimento podem afetar o manuseio dos componentes, a precisão do posicionamento, a estabilidade do ciclo e a disponibilidade geral do equipamento.

Como funciona

O MR-J2S-10B-S149 funciona entre o controlador da máquina e o servo motor.

1. Comando de movimento

O controlador da máquina Hitachi gera as informações de movimento necessárias de acordo com o programa de produção.

2. Comunicação SSCNET

A série MR-J2S-B recebe informações de controle através do barramento serial SSCNET. A Mitsubishi descreve esta arquitetura como permitindo que o servo amplificador obtenha dados de posição do controlador do servo sistema.

3. Servo Amplificação

O amplificador converte o comando de controle na saída elétrica necessária para operar o servo motor.

4. Movimento Motor

A energia é fornecida através dos terminais do motor U, V e W, produzindo movimento controlado do servo-eixo.

5. Controle de Feedback

O feedback do motor permite que o sistema monitore o movimento real e mantenha o posicionamento controlado.

6. Monitoramento de Proteção

O sistema servo monitora condições operacionais anormais e pode interromper a operação quando falhas são detectadas para ajudar a proteger o equipamento.

Este processo de circuito fechado permite que a máquina SMT execute movimentos repetitivos com a resposta e estabilidade de posicionamento exigidas na montagem automatizada de PCB.

Como escolher

Escolher o servo amplificador correto requer mais do que combinar apenas a marca Mitsubishi ou a série MR-J2S.

Nota importante sobre seleção

Fazernãosubstituir automaticamenteMR-J2S-10B-S149com um padrãoMR-J2S-10Bsimplesmente porque os números básicos são semelhantes.

OO sufixo S149 identifica uma versão especial, portanto, o número completo deve ser correspondido sempre que possível. Os parâmetros da máquina, a configuração do OEM, o firmware ou os requisitos específicos da aplicação podem ser diferentes.

Para obter a maior precisão de confirmação, forneça:

Foto da etiqueta MR-J2S-10B-S149 + modelo de máquina Hitachi GXH + modelo de servo motor + código de alarme.

Perguntas frequentes

Q1: Para qual máquina o MR-J2S-10B-S149 é usado?

MR-J2S-10B-S149 é usado como servo amplificador Mitsubishi emEquipamento de coleta e colocação de bandejas Hitachi GXH SMT, suportando movimento do servo-eixo e controle de posicionamento.

Q2: Qual é a classe de potência do MR-J2S-10B-S149?

Seu amplificador base, MR-J2S-10B, pertence à MitsubishiClasse de servo amplificador de 100W. O sufixo S149 identifica a versão especial utilizada para a aplicação específica do equipamento.

Q3: O MR-J2S-10B pode substituir o MR-J2S-10B-S149 diretamente?

O intercâmbio direto não deve ser assumido. Embora ambos compartilhem o modelo básico MR-J2S-10B, o sufixo S149 pode representar uma configuração específica do OEM. Recomenda-se combinar o modelo original completo.

Q4: Este é um servo amplificador SSCNET?

Sim. OA série MR-J2S-B é compatível com SSCNETe se comunica com um controlador de sistema servo através da rede servo serial da Mitsubishi.

Q5: Que informações devo enviar para uma cotação?

Por favor, forneça oModelo MR-J2S-10B-S149, quantidade necessária, condição do produto, informações da máquina Hitachi GXH e, de preferência, uma foto nítida da etiqueta original do amplificador. Isso permite confirmação e cotação de compatibilidade mais rápidas.

Contate-nos

Procurando por umServo amplificador Mitsubishi MR-J2S-10B-S149 para Hitachi GXH?

Envie-nos o seunúmero da peça, quantidade, foto da etiqueta original e modelo da máquina. Podemos ajudar a confirmar a versão correta, verificar a disponibilidade e fornecer uma cotação competitiva para sua manutenção SMT ou necessidade de peças sobressalentes.
