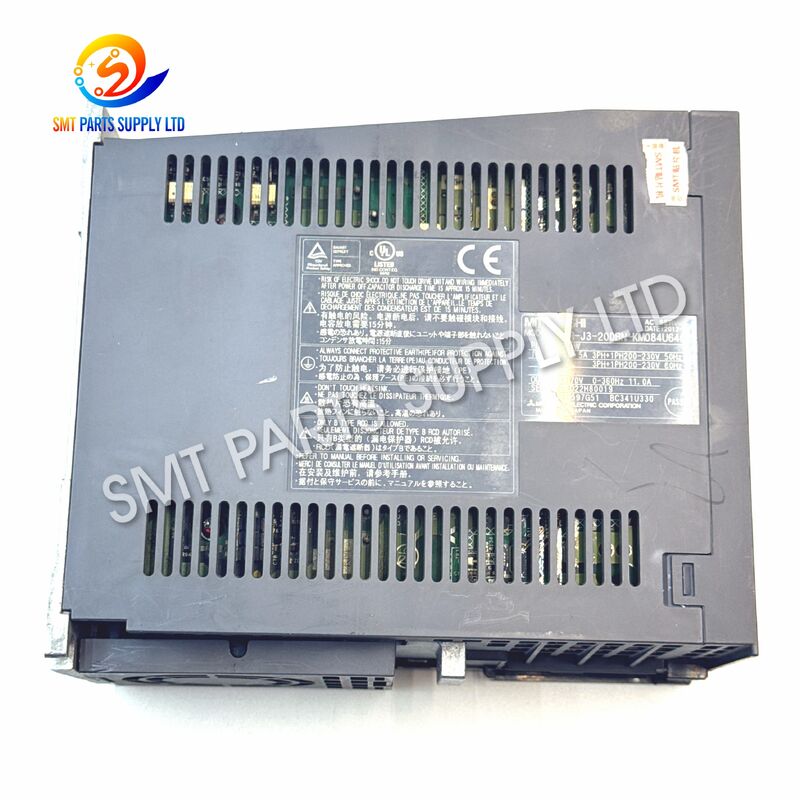

JUKI FX-3R Y Servo Amplificador MR-J3-200BN-KM084U646 40104696

O JUKI 40104696 MR-J3-200BN-KM084U646 Y Servo Amplificador é um servo drive de 2kW projetado para o sistema de movimento do eixo Y das máquinas de colocação SMT JUKI FX-3R e FX-3RA. A identificação completa do modelo, incluindo o sufixo KM084U646, é importante ao selecionar uma substituição, pois amplificadores servo MR-J3 semelhantes podem usar configurações específicas da máquina ou aplicações de eixo diferentes. Referências de peças da indústria identificam 40104696 especificamente como o amplificador Y-axis 2kW para FX-3R/FX-3RA.

A unidade é baseada na plataforma MELSERVO-J3 MR-J3-200BN da Mitsubishi Electric. O MR-J3-200BN padrão tem capacidade nominal de 2kW, usa comunicação SSCNET III, pertence à classe de 200V e é projetado para controle servo de alto desempenho.

Para fábricas SMT que mantêm máquinas JUKI da série FX, este amplificador é uma peça de reposição importante para solucionar alarmes servo do eixo Y, falhas de movimento, posicionamento instável ou tempo de inatividade da máquina relacionado ao amplificador.

Causa

Os amplificadores servo operam continuamente durante a produção SMT, controlando repetidamente a velocidade, torque, aceleração, desaceleração e posicionamento do motor servo. Longas horas de operação combinadas com condições elétricas e ambientais podem eventualmente levar a problemas no sistema servo.

As causas comuns que podem exigir inspeção ou substituição incluem:

• Exposição prolongada ao calor dentro do gabinete elétrico.
• Ventilação inadequada ou fluxo de ar de resfriamento bloqueado.
• Tensão de entrada anormal ou condições de energia instáveis.
• Componentes eletrônicos internos envelhecidos.
• Conexões soltas do motor, encoder ou comunicação.
• Cabos do motor servo danificados.
• Resistência mecânica excessiva no eixo Y.
• Problemas de comunicação entre o controlador de movimento e o amplificador.
• Aterramento incorreto ou ruído elétrico.
• Reparos anteriores usando uma versão de amplificador incompatível.

Um alarme servo não significa automaticamente que o amplificador em si está defeituoso. O motor, cabos, controlador, rede de comunicação e eixo mecânico também devem ser inspecionados antes de substituir a unidade.

Solução

Quando a solução de problemas confirma uma falha relacionada ao amplificador, a substituição correta deve corresponder à configuração original da máquina o mais próximo possível.

Para esta aplicação, verifique a seguinte identificação:

Usar o número completo da peça e o sufixo completo do amplificador ajuda a reduzir o risco de pedir uma versão incorreta do eixo X ou outro servo drive MR-J3 visualmente semelhante.

Antes da instalação, os técnicos também devem inspecionar o motor do eixo Y, o cabo do motor, as conexões de feedback, o cabo de comunicação, o aterramento, a fonte de alimentação e o movimento mecânico. Corrigir problemas externos antes de instalar o amplificador de substituição pode ajudar a prevenir alarmes repetidos.

Especificações

Especificações do Produto

A plataforma padrão Mitsubishi MR-J3-200BN é especificada como um servo amplificador SSCNET III de 2kW com entrada de circuito principal AC trifásico 200–230V, saída servo AC trifásico 170V, corrente de saída nominal de 11A e controle PWM/corrente de onda senoidal. Estas são especificações do modelo base; a versão KM084U646 específica da máquina deve sempre ser verificada na placa de identificação original antes da substituição.

Referência Técnica Base MR-J3-200BN

Comparação de Amplificadores Servo Relacionados

As referências de peças distinguem 40104696 / KM084U646 como a versão do eixo Y e 40104695 / KM084U645 como a versão do eixo X para equipamentos FX-3R/FX-3RA. Aparência semelhante ou classificação de potência idêntica não devem, portanto, ser usados como o único critério de seleção.

Importante: Estes modelos não devem ser tratados como automaticamente intercambiáveis. Sempre verifique o modelo da máquina, eixo, número da peça JUKI, modelo completo do servo, configuração do conector e a etiqueta original do amplificador.

Aplicação

O amplificador servo JUKI 40104696 é usado principalmente no sistema de controle de movimento do eixo Y de equipamentos SMT JUKI compatíveis.

Aplicações Típicas

Durante a produção normal, a máquina de colocação executa repetidamente ciclos de movimento e posicionamento de alta velocidade. O amplificador servo fornece energia elétrica controlada ao motor servo correspondente de acordo com os comandos do sistema de controle da máquina.

Isso torna o amplificador particularmente importante em fábricas que fabricam eletrônicos automotivos, eletrônicos de consumo, placas de controle industrial, equipamentos de comunicação, produtos de LED, eletrônicos de potência e outras montagens de PCB.

Como Funciona

O amplificador servo funciona entre o controlador de movimento da máquina e o motor servo.

Primeiro, o controlador da máquina calcula o movimento necessário do eixo Y de acordo com o programa de colocação. Comandos de posição, velocidade, aceleração e tempo são então transmitidos através da rede de controle servo.

A plataforma MR-J3-B suporta comunicação óptica SSCNET III, que a Mitsubishi projetou para comunicação servo sincronizada de alta velocidade e melhor resistência a ruído elétrico.

Após receber o comando de movimento, o amplificador controla a saída elétrica entregue ao motor servo. O motor então aciona o sistema mecânico do eixo Y.

O feedback do encoder permite que o sistema de controle compare o movimento comandado com o movimento real do motor. O sistema servo corrige continuamente a diferença, ajudando a máquina a alcançar um posicionamento repetível durante a colocação de componentes.

A sequência de controle geral é:

Controlador de Movimento → Comunicação Servo → Amplificador Servo → Motor Servo → Eixo Y Mecânico → Feedback do Encoder

Se o amplificador não conseguir processar corretamente os comandos ou regular a potência do motor, a máquina pode gerar alarmes servo, falhar em habilitar o eixo ou parar o movimento do eixo Y.

Como Escolher

1. Corresponder ao Número da Peça JUKI

A identificação preferida para este produto é:

40104696

Não peça apenas pela aparência.

2. Verificar o Modelo Completo

Confirmar a marcação completa:

MR-J3-200BN-KM084U646

O sufixo é importante porque versões MR-J3 personalizadas podem ter aplicações diferentes.

3. Confirmar a Máquina

Este produto é identificado para:

JUKI FX-3R / FX-3RA.

4. Confirmar o Eixo

Esta versão é usada para o eixo Y.

Não confunda com 40104695 MR-J3-200BN-KM084U645, que é identificado para a aplicação do eixo X.

5. Confirmar a Classificação de Potência

A capacidade necessária é:

2kW

O amplificador base MR-J3-200BN padrão também é especificado pela Mitsubishi como um modelo de 2kW.

6. Comparar a Placa de Identificação Original

Antes de fazer o pedido, forneça uma foto clara do amplificador existente mostrando:

• Número completo do modelo.
• Número da peça JUKI.
• Modelo da máquina.
• Classificação de potência.
• Área do conector.
• Informações da etiqueta existente.

7. Verificar o Sistema Servo Completo

Se a máquina tiver alarmes servo repetidos, inspecione o motor, cabos, conectores, sistema de comunicação, condição de resfriamento, fonte de alimentação e eixo mecânico antes de substituir o amplificador.

FAQ

P1: Para qual máquina o JUKI 40104696 é usado?

O 40104696 MR-J3-200BN-KM084U646 é identificado como um amplificador servo Y-axis de 2kW para máquinas de colocação SMT JUKI FX-3R e FX-3RA. Sempre confirme a etiqueta original do amplificador antes de fazer o pedido.

P2: O MR-J3-200BN-KM084U646 é um amplificador servo de 2kW?

Sim. A unidade específica da aplicação é listada como 2kW, enquanto a Mitsubishi especifica oficialmente a plataforma base MR-J3-200BN padrão como um amplificador servo SSCNET III de 2kW, classe 200V.

P3: O MR-J3-200BN pode substituir diretamente o MR-J3-200BN-KM084U646?

O modelo base sozinho não deve ser usado para confirmar a compatibilidade. O sufixo completo KM084U646, o número da peça JUKI 40104696, o modelo da máquina, a aplicação do eixo Y, os conectores e a placa de identificação original devem ser verificados antes da substituição.

P4: Quais problemas podem indicar uma falha no servo drive do eixo Y?

Sintomas possíveis incluem alarmes servo, incapacidade de habilitar o eixo Y, movimento anormal, parada intermitente da máquina, instabilidade de posicionamento, falhas de comunicação ou perda completa de movimento do eixo Y. Problemas no motor, cabo, energia e mecânicos também devem ser inspecionados.

P5: Quais informações são necessárias para cotação?

Por favor, forneça 40104696, MR-J3-200BN-KM084U646, modelo da máquina, quantidade necessária, condição preferida, país de destino e uma foto clara da placa de identificação original do amplificador. Esta informação nos ajuda a confirmar a peça correta antes da cotação.
