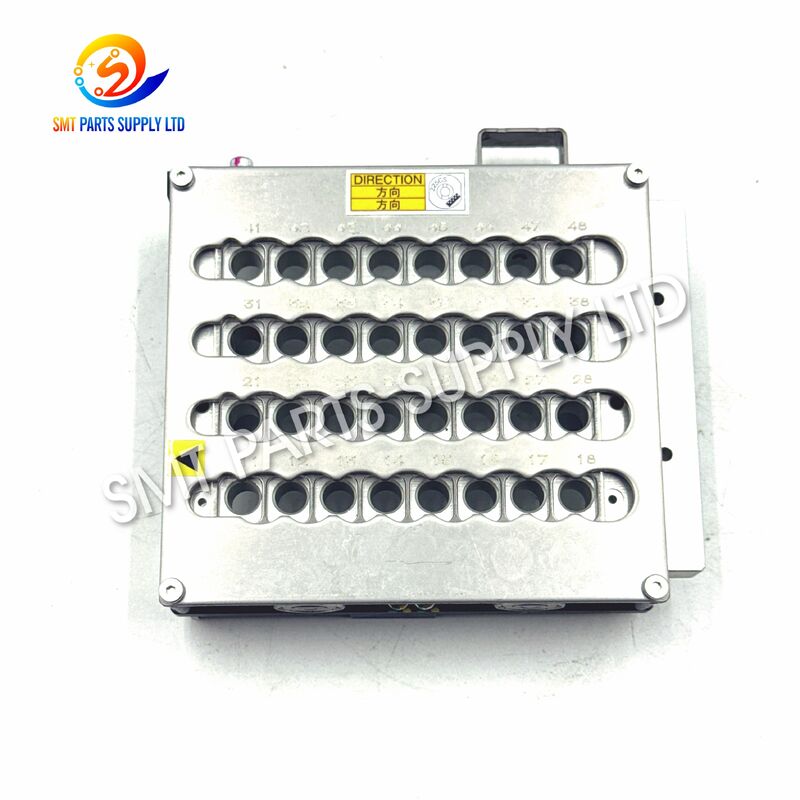

Estação trocador de bico de 16 cabeças Panasonic N610087794AA NPM

Panasonic N610087794AA Estação de mudança de bocal NPM de 16 cabeças

OPanasonic N610087794AA Estação de mudança de bocal NPM de 16 cabeçasÉ um componente da máquina SMT utilizado com equipamento de recolha e colocação NPM compatível.O seu objectivo principal é proporcionar posições designadas para os bicos de colocação e apoiar a máquina durante os procedimentos de troca de bicos. N610087794AA é comumente identificado no mercado de peças sobressalentes SMT como um trocador de bocal NPM ou estação de bocal associada a configurações de 16 cabeças.

Durante a montagem de PCB, diferentes componentes eletrónicos podem exigir diferentes tamanhos de bocal ou geometrias.RecolhidoUm trocador de bocal corretamente instalado e mantido ajuda a cabeça de colocação a realizar estas operações de forma consistente.

Esta unidade é adequada paraManutenção, substituição, revisão, preparação preventiva de peças sobressalentes e manutenção da linha de produção de máquinas SMTPara compras precisas, os clientes devem confirmar o número de peça, configuração da máquina, especificação da cabeça e aparência da estação existente antes de encomendar.

O trocador de bocal funciona repetidamente durante a produção SMT normal.ou impacto acidental pode afetar a sua condição de funcionamento.

Os problemas típicos associados à área de troca de bocal podem incluir:

Quando a estação já não pode manter o posicionamento adequado do bico, a máquina pode apresentar alarmes de troca de bico, retirada do bico sem sucesso, retorno do bico incompleto,ou intervenção adicional do operador.

É importante inspeccionar o sistema completo de troca de bocal antes de decidir se a própria estação é responsável.e mecanismos relacionados também devem ser verificados.

Substituição de uma estação de bocal danificada ou não confiável com a corretaN610087794AA Mudança de bocalPode ajudar a restabelecer a disposição prevista de armazenamento e troca de bocas no equipamento NPM compatível.

O processo de substituição deve centrar-se em três pontos:

Identificação correta da peça

Compare sempre o número de peça N610087794AA com a unidade existente, a lista de peças da máquina, a configuração do equipamento e o tipo de cabeça de colocação.

Condição mecânica

Verifique as superfícies de montagem, as áreas de posicionamento, os bolsos dos bicos, as secções móveis e os componentes circundantes antes da instalação.

Verificação da instalação

Após a substituição, verificar se a máquina pode reconhecer e aceder corretamente às posições das bocas necessárias.

O objectivo da substituição não é simplesmente instalar um novo componente, mas restaurar uma interface estável entre a estação de armazenamento do bico e o processo de troca do bico da cabeça de colocação.

N610087794AA é listado por várias fontes de peças SMT como um trocador/estação de bocal NPM, com várias fontes especificamente identificando-o como uma configuração de 16 cabeças.

Diferentes configurações de cabeças NPM podem usar diferentes conjuntos de trocadores de bocal.

As referências públicas de peças sobressalentes NPM incluem N610074584AA para aplicações H16, N610162467AA para uma configuração de trocador de cabeças de 8 bocas e N610162463AA como estação de troca de bocas de 2 cabeças.

Importante:Antes de comprar, identifique sempre o modelo da máquina, a configuração da cabeça, o número da peça atual e a disposição de montagem.

O trocador de bocal N610087794AA destina-se a ser utilizado no interior de um dispositivo compatívelConfigurações da máquina NPM SMT de recolha e colocação.

As aplicações típicas incluem:

Quando o desempenho do trocador de bocal se torna instável, os técnicos de manutenção podem inspecionar a estação e substituí-la se for confirmado dano mecânico ou desgaste.

O equipamento SMT usado pode exigir a substituição dos componentes usados para a troca de bocal antes de a máquina voltar à produção.

As fábricas que operam várias máquinas compatíveis podem manter disponível um trocador de bocal para reduzir o tempo de inatividade quando ocorre um problema mecânico inesperado.

A produção SMT pode envolver componentes com diferentes dimensões e formas de embalagem.tornando o armazenamento e a troca de bocal confiáveis importantes durante a operação da máquina.

A unidade é adequada para ambientes de fabricação de eletrônicos que utilizem equipamentos de colocação de superfície automatizados para montagem de PCB de alta mistura ou contínua.

O trocador de bocal funciona como parte do processo de gestão de bocal da máquina de colocação e não como um dispositivo de produção independente.

1. Armazenamento do bico
2. Seleção do bico
3. Posicionamento da cabeça
4. Retorno do bico
5. Recuperação de bocal
6. A produção continua

Este processo permite que um sistema de colocação trabalhe com diferentes tipos de bocal sem exigir que o operador substitua manualmente cada bocal durante a produção programada normal.A estação serve, portanto, como uma importante interface mecânica no sistema global de troca de bocal.

O pessoal de manutenção pode inspeccionar o trocador de bocal quando encontrar condições tais como:

• Falha repetida na captação do bico.
• Problemas de retorno do bico.
• Alarmes relacionados com a mudança de bocal.
• Contaminação visível no interior das posições do bico.
• Componentes da estação danificados ou deformados.
• Resistência incomum durante a troca de bocal.
• Intervenção repetida do operador em torno do trocador.
• Impacto conhecido ou danos mecânicos acidentais.
• Função instável que aparece especificamente durante as sequências de troca de bocal.

Estes sintomas não provam automaticamente que o N610087794AA é defeituoso.componentes de accionamento mecânico, e configurações da máquina.

Para o N610087794AA, utilizar o seguinte procedimento de aquisição.

Verificar se as informações sobre os componentes ou peças de equipamento existentes mostram:

N610087794AA

A confirmação do número da peça deve ser sempre a primeira etapa de identificação.

Verificar se a máquina pertence à configuração do equipamento NPM compatível.

O trocador de bocal deve corresponder à configuração real da cabeça de colocação. H16, 8 cabeças, 3 cabeças, 2 cabeças e outras configurações podem utilizar conjuntos diferentes.

Fornecer fotografias claras do trocador de bocal atual pode ajudar a comparar:

• Forma geral
• Pontos de montagem
• Localização dos conectores
• Disposição da posição do bico
• Interfaces mecânicas
• Etiquetas de identificação

Especifique se o seu requisito de compra é para:

• Novo original
• Utilizado
• Reservas de substituição
• Reservas de manutenção de emergência

A disponibilidade deve ser confirmada antes da encomenda.

O fornecimento dessas informações na fase de inquérito reduz a comunicação repetida e ajuda o fornecedor a verificar o componente solicitado de forma mais eficiente.

A instalação deve ser efectuada por pessoal familiarizado com o equipamento de colocação SMT.

Antes de instalar a unidade de substituição:

1. Desligar a máquina de acordo com o procedimento de manutenção do equipamento.
2. Confirme o número da peça de substituição.
3. Limpe a área de instalação.
4. Inspecionar os componentes mecânicos circundantes.
5. Evite tocar em áreas críticas de posicionamento desnecessariamente.
6. Instalar a estação na posição correta de montagem.
7. Verifique se há interferências ou movimentos anormais.
8. Teste as operações de recolha e regresso da bocal.
9. Confirme que os alarmes da máquina estão limpos.
10. Execução de uma verificação controlada da produção antes da operação em volume total.

Para a manutenção de rotina, mantenha a estação do bico limpa e inspecione se há contaminação, danos físicos, desgaste incomum ou material estranho.

Não aplicar lubrificantes ou produtos químicos de limpeza inadequados nas áreas de armazenamento dos bicos sem confirmar os requisitos de manutenção do equipamento.

As máquinas SMT geralmente contêm peças que parecem visualmente semelhantes, mas são projetadas para diferentes tipos de cabeças, revisões de máquinas ou arranjos mecânicos.

Por esta razão, a compra apenas nos termos¢ Mudança de bocal do NPM ¢ouEstação de bico de 16 cabeçaspode não ser suficiente.

A referência de compra preferida é:

Panasonic N610087794AA NPM 16-Head Nozzle Changer Station

Se a unidade existente utilizar outro número de peça, não presuma a intercambiabilidade.

O N610087794AA é uma estação de troca de bocal usada com equipamentos de colocação NPM compatíveis.,e operações de troca de bocal programadas.

Não, não é um bico individual.Mudança de bocal ou conjunto de estações de bocalutilizados como parte do sistema de gestão e troca de bocas da máquina.

Verificar o número de peça existente, a configuração da máquina NPM, o tipo de cabeça de colocação e o trocador de bocal atual.Recomenda-se o envio de fotografias do rótulo de identificação e da montagem completa antes da encomenda.

Não determine a compatibilidade apenas pela aparência. As máquinas NPM podem usar diferentes conjuntos de trocadores para diferentes configurações de cabeça.Disposição de montagem, e a BOM do equipamento devem ser verificadas antes da substituição.

Por favor, forneçaN610087794AAInformações sobre o modelo da máquina ou da série NPM, configuração de 16 cabeças, quantidade necessária, condição preferida, país de destino e fotografias da unidade existente sempre que possível.Isto ajuda a acelerar a identificação e citação.

Procurando oPanasonic N610087794AA Estação de mudança de bocal NPM de 16 cabeçaspara manutenção de máquinas, substituição ou inventário de peças de reposição?

Envia-nos o teu:

• Número da parte
• Modelo da máquina
• Configuração da cabeça
• Quantidade exigida
• Condição preferida
• Fotos da parte atual
• Destino de entrega

Podemos ajudar comIdentificação das peças, controlo da disponibilidade, orçamento, referência de substituição, embalagem e disposições de expedição internacional.

Para necessidades urgentes de manutenção da máquina SMT,Incluir fotos do componente existente e informações de identificação da máquina com o seu pedido para que a peça solicitada possa ser verificada de forma eficiente.
