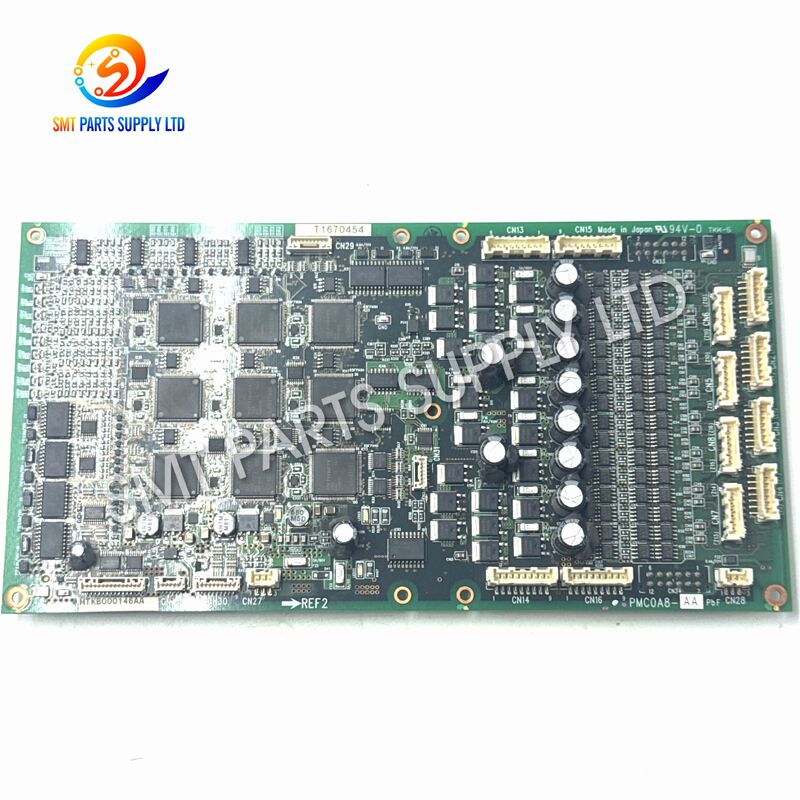

Placa de controle de eixo Z Panasonic MTKB000146AA para montador de 16 cabeças NPM-D3

Panasonic MTKB000146AA Placa de Controle do Eixo Z para Montadora NPM-D3 de 16 Cabeças

A Panasonic MTKB000146AA Placa de Controle do Eixo Z é um componente eletrônico de controle para o sistema leve de colocação de 16 bicos/16 cabeças usado em equipamentos de montagem SMT NPM-D3 compatíveis. A placa também está associada ao número de peça N610164162AA em referências de peças de reposição de pós-venda. Sua aplicação principal é o controle e coordenação do movimento do eixo Z dentro do sistema de cabeça de colocação.

Durante a produção SMT, a cabeça de colocação se aproxima repetidamente dos alimentadores, levanta componentes, viaja para as coordenadas da PCB, desce para a altura de colocação programada, libera componentes e retorna para o próximo ciclo. O controle confiável do eixo é, portanto, essencial para a operação ininterrupta da máquina.

O MTKB000146AA é adequado para departamentos de manutenção de fábrica SMT, empresas de reparo de equipamentos, fabricantes de EMS, reformadores de máquinas e distribuidores de peças de reposição que necessitam de uma placa de controle de cabeça NPM claramente identificada.

Problemas no eixo Z podem interromper todo o ciclo de colocação, pois o movimento vertical da cabeça é necessário tanto para a captação quanto para a montagem do componente.

Causas comuns que exigem inspeção incluem:

Um alarme do eixo Z não significa automaticamente que o MTKB000146AA falhou. O sistema completo de controle da cabeça deve ser inspecionado antes da substituição.

A equipe de manutenção pode verificar a placa de controle e componentes relacionados ao encontrar:

• Falha na inicialização do eixo Z.
• Movimento vertical anormal da cabeça.
• Cabeça incapaz de subir ou descer corretamente.
• Parada intermitente do eixo.
• Alarmes repetidos do eixo da cabeça.
• Interrupção da sequência de captação.
• Interrupção do ciclo de colocação.
• Anormalidade na comunicação do controle da cabeça.
• Resposta irregular após a inicialização da máquina.
• Falha recorrente da mesma seção da cabeça.

O diagnóstico correto é importante, pois sintomas semelhantes também podem ser causados por motores, sensores, cabos, conectores ou componentes mecânicos.

Registre o código de alarme da máquina, a condição de operação, a cabeça afetada e se o problema ocorre continuamente ou intermitentemente.

Verifique a etiqueta de identificação na placa instalada.

Para este produto, o modelo principal é:

MTKB000146AA

Referências de peças de reposição relevantes também associam a placa a:

N610164162AA

Antes de trocar a placa, inspecione:

• Condição de travamento do conector.
• Limpeza dos contatos.
• Terminais dobrados.
• Danos no cabo.
• Fiação solta.
• Sinais de superaquecimento.
• Oxidação ou contaminação.

Verifique se a falha pode ter origem em:

• Motor do eixo Z.
• Encoder ou feedback de posição.
• Sensores.
• Fiação da cabeça.
• Guias mecânicas.
• Fonte de alimentação.
• Circuitos de acionamento relacionados.

Uma vez confirmada a falha da placa, instale a substituição correta usando procedimentos profissionais de manuseio ESD.

Após a substituição, verifique a inicialização, o movimento da cabeça, o desempenho da captação, a operação de colocação e se o alarme original retorna.

O MTKB000146AA é especificamente identificado por fornecedores de peças de reposição como uma placa de eixo Z leve de 16 bicos para aplicações NPM-D3.

A tabela a seguir é útil para compradores que comparam placas de controle de cabeça NPM semelhantes. Estes modelos são referências de aplicação, não substitutos automáticos. Diferentes configurações de bico-cabeça podem exigir placas diferentes.

Importante: Não faça o pedido apenas pela aparência da placa. Sempre compare o número exato da peça, a geração da máquina, a configuração do bico-cabeça, o layout do conector e a revisão da placa.

O MTKB000146AA pode ser usado como substituição de manutenção quando uma placa de controle de eixo Z leve de 16 cabeças compatível for confirmada como defeituosa.

Fábricas de EMS que operam várias linhas SMT geralmente mantêm placas eletrônicas críticas como estoque sobressalente para reduzir o tempo de aquisição de emergência.

Provedores de manutenção SMT podem usar a placa durante trabalhos de reparo diagnosticados no controle da cabeça NPM.

Empresas que recondicionam máquinas NPM usadas podem precisar de placas de controle eletrônico de substituição antes do teste e comissionamento do equipamento.

A peça é adequada para fornecedores especializados de peças de reposição SMT que atendem fábricas na Europa, América do Norte e Sudeste Asiático.

O eixo Z é o eixo de movimento vertical usado por uma cabeça de colocação durante a captação e montagem de componentes.

1. Comando de Colocação
2. Mover para a Posição de Captação
3. Descida do Eixo Z
4. Captação de Componente
5. Subida da Cabeça
6. Transferência para a PCB
7. Descida de Colocação
8. Liberação do Componente
9. Retorno

A placa de controle funciona dentro do sistema eletrônico da máquina para suportar a sequência repetida de controle de eixo exigida pela cabeça de colocação compatível.

Uma máquina de colocação de alta velocidade repete o movimento vertical continuamente durante toda a produção.

O controle estável contribui para:

• Captação confiável de componentes.
• Movimento controlado do bico.
• Sequência de colocação correta.
• Ciclos de máquina consistentes.
• Redução de alarmes inesperados da cabeça.
• Operação de produção estável.

Se o movimento do eixo Z se tornar instável, a produção pode parar mesmo quando os sistemas restantes da máquina estão operando corretamente.

Por esse motivo, as equipes de manutenção devem solucionar problemas do eixo sistematicamente, em vez de substituir peças imediatamente.

O componente existente deve ser verificado quanto à identificação exata MTKB000146AA.

Algumas referências de peças de reposição associam N610164162AA ao MTKB000146AA para a aplicação de eixo Z leve de 16 bicos.

Confirme que o sistema de colocação instalado usa a configuração correta de cabeça leve de 16 / 16 bicos.

O MTKB000146AA é comumente listado para aplicações NPM-D3.

Para uma verificação precisa, forneça fotografias claras mostrando:

• PCB completa.
• Etiqueta do número da peça.
• Disposição dos conectores.
• Revisão da placa.
• Etiquetas de identificação adicionais.

Placas NPM semelhantes podem servir para tamanhos de cabeça diferentes ou eixos diferentes.

Como o MTKB000146AA é uma PCB eletrônica, o manuseio adequado é importante.

• Desligue o equipamento corretamente.
• Desconecte a energia elétrica.
• Use proteção antiestática.
• Confirme o número da peça de substituição.
• Fotografe as posições dos cabos existentes, se necessário.

• Evite tocar diretamente nos componentes eletrônicos.
• Não force os conectores em sua posição.
• Verifique a orientação do conector.
• Certifique-se de que todos os cabos estejam devidamente encaixados.
• Evite que ferramentas ou materiais estranhos entrem na máquina.

• Ligue o equipamento de acordo com os procedimentos de manutenção.
• Confirme a inicialização normal.
• Observe o movimento da cabeça.
• Verifique a operação de captação e colocação.
• Confirme que o alarme original foi eliminado.
• Realize um teste de produção antes de retornar ao volume normal.

Placas SMT eletrônicas devem ser protegidas contra eletricidade estática, umidade, impacto e contaminação.

Para estoque crítico de peças de reposição, a placa deve permanecer na embalagem protetora até ser necessária para instalação.

O MTKB000146AA é uma PCB de controle de cabeça usada para a aplicação de eixo Z leve de 16 bicos em equipamentos de colocação SMT NPM-D3 compatíveis. Ele suporta o controle eletrônico necessário para o movimento vertical da cabeça de colocação.

Várias referências de peças de reposição SMT associam o MTKB000146AA ao N610164162AA para a placa de eixo Z leve de 16 bicos. Os compradores ainda devem comparar a etiqueta da PCB instalada e a configuração da máquina antes de fazer o pedido.

Não deve ser considerado intercambiável. O MTKB000052AA é listado para uma aplicação leve de 8 bicos, enquanto o MTKB000146AA está associado a uma configuração leve de 16 bicos.

Não. Sintomas semelhantes podem resultar de cabos, conectores, motores, sensores, resistência mecânica, sinais de feedback ou problemas de energia. O sistema completo do eixo deve ser diagnosticado antes de substituir a PCB.

Por favor, envie o MTKB000146AA, o modelo da máquina, a configuração da cabeça, a quantidade, o país de destino e fotografias claras da etiqueta da PCB e dos conectores existentes. Essas informações ajudam a reduzir erros de compatibilidade.

Precisa da Placa de Controle do Eixo Z MTKB000146AA para uma montadora NPM-D3 de 16 cabeças?

Por favor, envie:

• Número da peça.
• Modelo da máquina.
• Configuração da cabeça.
• Quantidade necessária.
• Fotografias da placa existente.
• País de destino.
• Condição necessária.

Podemos ajudar com verificação de modelo, verificação de compatibilidade, cotação, confirmação de estoque, requisitos de embalagem e arranjos de envio internacional.

Envie sua consulta de peças de reposição SMT para uma cotação rápida e correspondência precisa do produto.
