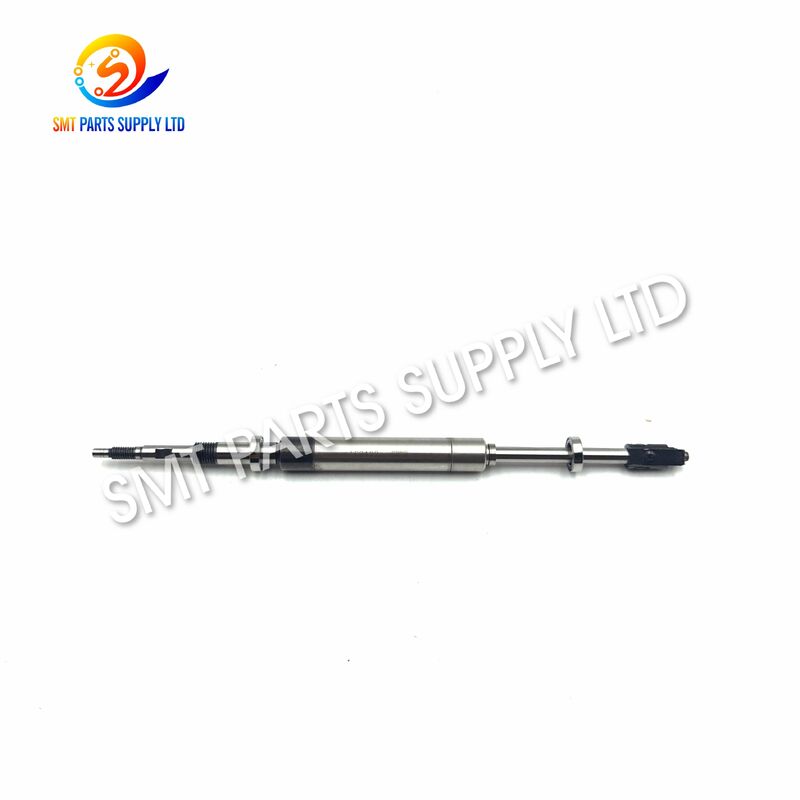

Eixo do bocal de precisão YAMAHA KMG-M711S-A0 para montador YSM10

YAMAHA KMG-M711S-A0 Muro de bico de precisão para montador YSM10

O eixo do bocal KMG-M711S-A0 é um componente mecânico de precisão desenvolvido para o sistema de cabeça de colocação da máquina de pick and place YSM10.Suporta o posicionamento do bico, movimento vertical, estabilidade de rotação e transferência de vácuo durante a captação e colocação de componentes de alta velocidade.

Um eixo de bocal desgastado, contaminado, dobrado ou mal ajustado pode causar captação instável, deslocamento de componentes, vazamento de vácuo, movimento irregular do bocal, aumento das taxas de rejeição,e paragem inesperada da máquinaA substituição do eixo afetado por um componente corretamente combinado ajuda a restaurar um movimento mais suave da cabeça e um desempenho de colocação mais consistente.

Este produto é adequado para fábricas de SMT, empresas de manutenção de máquinas, reparadores de equipamentos, distribuidores de peças sobressalentes e linhas de produção que necessitem de manutenção programada ou reparação urgente da cabeça.Antes de encomendar, os clientes são incentivados a fornecer o modelo da máquina, a foto do eixo, a posição de instalação, o número de montagem relacionado e a quantidade necessária para uma verificação precisa da compatibilidade.

O eixo do bico não é simplesmente uma haste de suporte. É parte do sistema de movimento e vácuo que conecta a cabeça de colocação com o bico de coleta.o eixo se move repetidamente enquanto a máquina escolhe componentes dos alimentadores, transporta-os e coloca-os em placas de circuito impresso.

Para uma produção estável, o eixo deve permanecer adequadamente alinhado e mover-se sem resistência excessiva, além de suportar uma ligação segura entre o bico e o mecanismo da cabeça.Mesmo um pequeno defeito mecânico pode influenciar a repetibilidade da captura, orientação dos componentes, estabilidade no vácuo ou precisão de colocação.

Uma vez que o YSM10 opera com movimentos repetidos da cabeça a alta velocidade, a condição do eixo do bico deve ser incluída nos procedimentos de manutenção e solução de problemas de rotina.

O movimento vertical e rotativo contínuo pode desgastar gradualmente as superfícies de contato do eixo, rolamento, colar, suporte ou componentes da cabeça relacionados.

Os resultados comuns incluem:

• Aumentar o espaço livre do eixo
• Posicionamento instável do bico
• Movimento vertical irregular
• Vibração excessiva
• Consistência de captação reduzida
• Correção repetida dos componentes

Os ambientes de produção SMT podem conter poeira, detritos de componentes, resíduos de adesivos, contaminação por gordura ou partículas finas.podem restringir o movimento ou acelerar o desgaste.

Os possíveis sintomas incluem:

• Retorno lento do eixo
• Movimento do bico de aderência
• Altura de captação inconsistente
• Resistência mecânica anormal
• Aumento da frequência de manutenção da cabeça

A pressão de instalação incorreta, ferramentas inadequadas, partes de retenção danificadas ou montagem desalinhada podem deformar o eixo ou danificar os componentes relacionados.

Os problemas de instalação podem provocar:

• Condição do eixo inclinado
• Movimento irregular
• Danos causados
• Fugas de vácuo
• Descolagem do bico
• Alarmes inesperados após a substituição

Uma colisão do bico com um alimentador, componente, PCB, bandeja ou estrutura da máquina pode transmitir força para o eixo do bico.o seu alinhamento pode ser afectado.

Após uma colisão, os técnicos devem inspecionar:

• Direcção do eixo
• Condição do suporte do bico
• Movimento dos rolamentos
• Condição da mola
• Partes de vedação a vácuo
• Alinhamento do conjunto da cabeça relacionado

Uma peça de aparência semelhante pode não fornecer o ajuste correto, posição da ranhura, comprimento, estrutura de vácuo,ou relação de montagem.

Sempre confirme o número completo da peça e a posição da instalação antes de encomendar.

Estes sintomas podem também estar relacionados com bocas, rolamentos, anéis O, válvulas de vácuo, filtros, molas, sensores, calibração, alimentadores ou dados de componentes.Recomenda-se uma inspecção completa da cabeça antes da substituição das peças.

A substituição de um eixo de bocal desgastado ou danificado pode ajudar a restaurar a condição mecânica da cabeça de colocação quando o eixo original não estiver mais funcionando corretamente.

O eixo do bocal KMG-M711S-A0 oferece as seguintes vantagens de manutenção:

O eixo suporta o suporte do bocal e ajuda a manter o bocal de captação na posição de trabalho pretendida durante os movimentos verticais e de rotação.

Um eixo adequadamente ajustado ajuda o bico a descer em direção ao componente e retornar suavemente depois de ser levantado ou colocado.

A montagem do eixo faz parte do caminho de captação de vácuo.

A substituição de um eixo desgastado pode ajudar a reduzir o espaço livre excessivo que pode influenciar o movimento do bico, a estabilidade da captura e o posicionamento dos componentes.

Usar o número de peça correto reduz o risco de instalar um eixo visualmente semelhante, mas mecanicamente incompatível.

Manter os eixos de bico de substituição no inventário de manutenção permite que os técnicos respondam mais rapidamente quando ocorrem movimentos da cabeça ou problemas de captação.

Importante:As dimensões exactas, a posição das ranhuras, o grau do material, as tolerâncias e a configuração do conjunto devem ser confirmadas com base na amostra física, no manual de manutenção, nas informações de série da máquina,ou desenho técnico homologado.

Alguns registos de manutenção, listas de fornecedores ou configurações de máquinas podem apresentar referências relacionadas, tais como KLW-M711S-A0, KLW-M7107-A1 ou outros números de montagem do eixo da cabeça.

Estes números não devem ser automaticamente considerados como intercambiáveis.

Para evitar uma entrega incorreta, forneça fotografias claras do eixo existente, da etiqueta da embalagem, do modelo da máquina, da posição da cabeça e de qualquer número de montagem visível.

O KMG-M711S-A0 pode ser utilizado durante a manutenção programada do equipamento de colocação YSM10.Substituir peças mecânicas desgastadas antes de uma falha completa ajuda as fábricas a reduzir as interrupções inesperadas da produção.

Quando uma cabeça de colocação apresentar um movimento instável do bico, problemas de vácuo, resistência mecânica ou folga anormal, o eixo deve ser inspeccionado juntamente com o rolamento, mola, colarinho,suportador de bocal, peças de vedação e componentes de vácuo.

Os reparadores de equipamentos podem usar o poço ao reconstruir cabeças de colocação usadas ou restaurar máquinas para revenda, uso interno ou realocação de produção.

As fábricas que operam várias linhas SMT geralmente mantêm componentes críticos da cabeça em estoque local.

Linhas de produção de eletrónica para automóveis, eletrónica de consumo, dispositivos de comunicação, comandos industriais, produtos LED, módulos de potência,e aparelhos domésticos exigem uma recolha e colocação consistentes dos componentes.

Os fornecedores de manutenção podem armazenar o KMG-M711S-A0 para serviços de campo, inspeção de cabeça, reparo e projetos de manutenção preventiva.

O bico de captação é instalado ou retido através do suporte do bico e do mecanismo relacionado ao eixo.

Durante a captação de componentes, a cabeça impulsiona o eixo do bocal para baixo em direção ao componente localizado em um alimentador, bandeja ou outro sistema de abastecimento.

O vácuo passa através do sistema de cabeça e bocal.

O movimento suave é importante porque a resistência ou retardo no retorno podem afetar o tempo do ciclo e a estabilidade do componente.

A máquina verifica o componente escolhido usando o seu sistema de reconhecimento.

A cabeça ajusta a orientação dos componentes de acordo com os dados de colocação programados.

O eixo desce novamente e coloca o componente na localização programada do PCB.

O vácuo é liberado, permitindo que o componente permaneça na pasta de solda ou na posição prevista da placa.

Este processo pode ser repetido milhares de vezes durante a produção.

Verifique se o número solicitado é KMG-M711S-A0.

Fornecer o modelo completo da máquina, como o YSM10, juntamente com o número de série da máquina, se disponível.

Diferentes configurações da máquina ou posições da cabeça podem exigir diferentes versões do eixo.

Tire fotos claras de vários ângulos, incluindo:

• Corpo de eixo completo
• Área de ligação superior
• Conexão do bico inferior
• Forros e ranhuras
• Etiqueta da embalagem
• Posição de instalação da cabeça
• Rótulo de montagem relacionado

Quando o número da peça não puder ser claramente identificado, indicar os valores medidos para:

• Comprimento total
• Diâmetro do eixo principal
• Diâmetro da extremidade
• Largura do sulco
• Posição do sulco
• Posição do buraco
• Forma da ligação

Indicar se o seu projecto requer:

• Nova parte
• Parte em estado original
• Parte usada submetida a ensaio
• Montagem renovada
• Parte de substituição compatível

A disponibilidade depende da cotação e do estado das existências.

Especificar a quantidade necessária e o calendário de entrega solicitado.

O fornecimento de informações completas permite uma cotação mais rápida e reduz o risco de receber um eixo incorreto.

O número de peça, a referência do modelo e a estrutura visual são verificados em relação às informações da encomenda.

A superfície de operação é verificada para detectar arranhões visíveis, corrosão, marcas de impacto, deformação, contaminação e desgaste anormal.

O eixo é revisto para obvias curvas ou deformações mecânicas que possam afetar o movimento.

As ranhuras, os furos, as extremidades e as áreas de ligação são verificadas para detectar danos visíveis ou características em falta.

Se for caso disso, a adequação ou o movimento são verificados utilizando uma amostra, um conjunto ou um dispositivo de inspecção correspondentes.

O poço é limpo antes da embalagem para reduzir a poluição e a contaminação da superfície.

Cada produto é protegido para reduzir a colisão, a umidade, a poeira e os danos à superfície durante o transporte internacional.

A remessa combinada com outros bicos SMT, alimentadores, cintos, filtros, motores, sensores, válvulas e peças sobressalentes de máquinas pode ser organizada de acordo com os pormenores da encomenda.

O eixo da bocal deve ser instalado por um técnico qualificado em manutenção SMT.

Antes da instalação:

1. Parar a máquina e seguir o procedimento de segurança exigido.
2. Regista a configuração da cabeça atual.
3. Remova o eixo existente com ferramentas adequadas.
4. Inspeccionar o rolamento, o colar, a mola, o suporte do bico, o anel O, a vedação e o caminho do vácuo.
5. Limpe a área de instalação.
6. Compare os poços antigos e novos.
7. Instalar sem força excessiva.
8. Confirmar a livre circulação antes da operação da máquina.
9. Verifique o vácuo e o bico.
10. Faça testes a baixa velocidade antes de voltar à produção completa.

Não force o eixo contra o conjunto, pois uma pressão excessiva pode danificar o eixo, o rolamento, o suporte ou as partes da cabeça relacionadas.

Se o movimento anormal continuar após a substituição, inspecione os rolamentos, molas, vedações, válvulas, filtros, sensores, tubos de vácuo e calibração da cabeça.

• Verifique o movimento do bico.
• Remover poeira visível.
• Monitorizar erros de captação.
• Inspeccionar sons anormais da cabeça.
• Confirme a instalação do bocal.

• Verifique o movimento do eixo e a ação de retorno.
• Verificar a condição do suporte do bico.
• Reveja o desempenho do vácuo.
• Limpeza de acordo com o procedimento de manutenção da máquina.
• Verifique se há contaminação na superfície.

• Inspeccionar o desgaste do eixo.
• Verifique a distância do rolamento.
• Verifique a condição da mola e do colarinho.
• Substitua as peças de vedação danificadas.
• Confirme a calibração da cabeça.
• Revise os registos de erros de recolha e colocação.

• Parem a produção para inspecção.
• Verifique a retidão do eixo.
• Inspeccionar o bico e o suporte.
• Reveja a posição da cabeça.
• Realizar testes de vácuo.
• Faça um ensaio controlado.

A verificação da compatibilidade com base em detalhes da máquina e fotos do produto ajuda a evitar erros de encomenda evitáveis.

Manter o eixo de bocal correto em estoque permite que as equipes de manutenção respondam mais rapidamente a problemas de colocação da cabeça.

Os produtos podem ser preparados para expedição para exportação com embalagem protetora e identificação clara.

As quantidades individuais de reparação e as ordens de inventário de manutenção podem ser cotadas de acordo com o stock corrente.

Os clientes podem combinar este eixo com outras peças de manutenção da máquina para simplificar a aquisição e o transporte.

As fotos da máquina, as fotos das peças antigas, os rótulos da montagem e as dimensões podem ser revisados antes da confirmação do pedido.

Sim, o KMG-M711S-A0 é identificado como um eixo de bocal utilizado para a manutenção da cabeça de colocação YSM10.Por favor, forneça a foto do poço existente, modelo da máquina, posição da cabeça e rótulo antes de encomendar.

Os números podem aparecer como referências relacionadas em alguns registos de manutenção ou fornecedores, mas não devem ser considerados completamente intercambiáveis sem confirmação.Forneça a foto da peça existente e o número de montagem relacionado para verificação precisa.

Os sinais comuns incluem movimento de bocal pegajoso, captação instável, queda de componentes, espaço livre excessivo, ruído anormal da cabeça, escoamento do bocal, retorno lento do eixo, alarmes de vácuo repetidos,ou colocação inconsistenteOs rolamentos, molas, vedações, válvulas e suportes relacionados devem igualmente ser inspeccionados.

Forneça o número de peça KMG-M711S-A0, modelo da máquina, quantidade exigida, país de entrega, condição preferida e fotos claras do poço existente.O número de série da máquina e o número da cabeça também são úteis.

Sim, o eixo do bico pode geralmente ser combinado com bicos, alimentadores, cintos, filtros, rolamentos, sensores, motores, válvulas e outras peças de manutenção.Envie uma lista completa de pedidos de informação para verificação consolidada, orçamento e embalagem.

Procuram um eixo de bocal confiável KMG-M711S-A0 para o vosso projeto de manutenção YSM10?

Envie-nos as seguintes informações:

• Número da parte
• Modelo da máquina
• Fotos de produtos existentes
• Posição da cabeça
• Número de conjunto relacionado
• Quantidade exigida
• Condição preferida
• País de entrega
• Data prevista de entrega

A nossa equipa verificará a compatibilidade, o estado do estoque, os requisitos de embalagem e as opções de envio antes da cotação.

Entre em contato conosco hoje para obter uma cotação detalhada, confirmação técnica, suporte de compra a granel ou requisito de manutenção urgente da máquina SMT.

Declaração da marca:As marcas e os modelos de máquinas são utilizados apenas para descrever a compatibilidade e a aplicação do produto.
