Bocal Panasonic 120N N610099374AA SMT para máquinas CM NPM

Bocal Panasonic 120N N610099374AA SMT para máquinas CM NPM

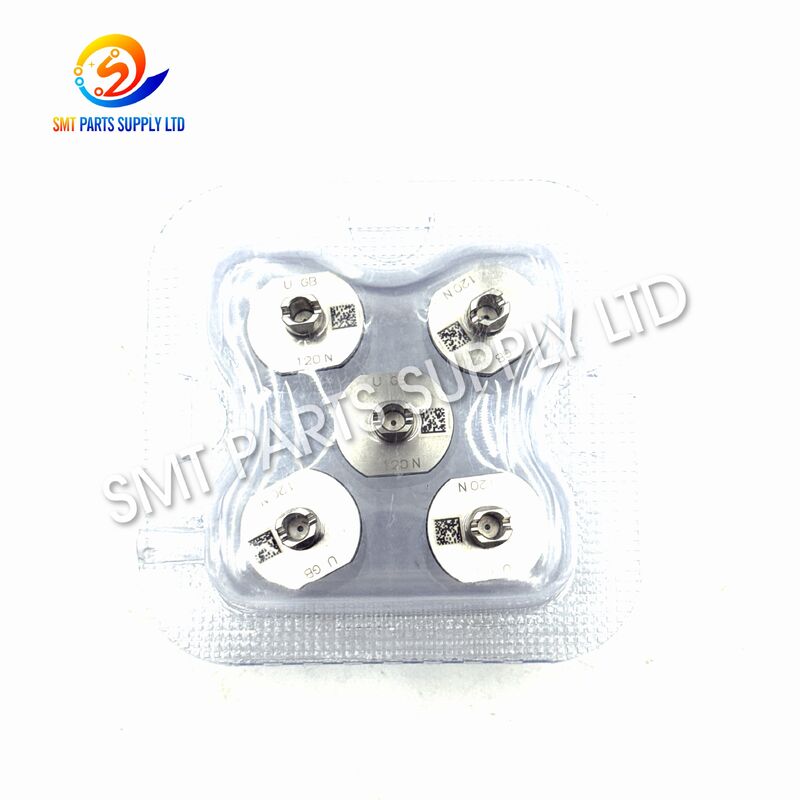

O bico Panasonic 120N N610099374AA SMT é um componente de captação de precisão desenvolvido para equipamentos automatizados de montagem em superfície. Instalado em um cabeçote de posicionamento compatível, o bico cria uma interface de vácuo controlada entre a máquina e o componente eletrônico. Ele suporta coleta rápida de componentes, transferência segura, inspeção visual, posicionamento e posicionamento preciso na placa de circuito impresso.

O bico 120N é comumente associado a configurações compatíveis de máquinas pick-and-place CM e NPM. Sua estrutura de captação compacta o torna adequado para ambientes de produção onde o manuseio estável dos componentes, a centralização precisa dos bicos e o desempenho de vácuo repetível são essenciais.

Durante a produção SMT de alta velocidade, mesmo um pequeno desgaste do bico, contaminação, deformação ou vazamento de vácuo pode aumentar erros de coleta e defeitos de posicionamento. A substituição de um bico desgastado por um bico 120N corretamente combinado ajuda a recuperar a operação estável da máquina e, ao mesmo tempo, reduz interrupções desnecessárias na linha.

Este bico é adequado para fábricas de montagem de eletrônicos, empresas de manutenção SMT, departamentos de engenharia de produção, distribuidores de peças de reposição e prestadores de serviços de máquinas. Os clientes são incentivados a fornecer o modelo da máquina, as informações de posicionamento do cabeçote, o código atual do bico, as dimensões dos componentes e as fotografias dos bicos antes de fazer o pedido.

Identificação do Produto

Causa: Por que ocorrem problemas no bico SMT

O bocal coletor é uma das peças mecânicas que operam com mais frequência dentro de uma máquina pick-and-place. Ele se move repetidamente para baixo, entra em contato ou se aproxima de componentes eletrônicos, cria sucção a vácuo, levanta os componentes, passa pelo sistema de visão mecânica e os coloca no PCB.

Como esse ciclo pode ser repetido milhares de vezes durante um turno de produção, o bico gradualmente sofre contaminação e desgaste mecânico.

1. Contaminação por fluxo, poeira e adesivo

Os materiais de produção podem liberar partículas finas, resíduos de fluxo, poeira de fita, resíduos de embalagem e contaminação de adesivo. Esses materiais podem se acumular ao redor da ponta do bico ou dentro da passagem de vácuo.

Um canal de ar parcialmente bloqueado ainda pode criar sucção, mas o nível de vácuo pode tornar-se instável. Isso geralmente resulta em problemas de captação intermitente que são difíceis de diagnosticar.

2. Desgaste mecânico na superfície do captador

A ponta do bico pode desgastar-se gradualmente após contato prolongado com componentes ou superfícies do alimentador. Uma face de captação irregular pode reduzir o desempenho da vedação e alterar a posição de retenção do componente.

Isso pode causar rotação do componente, centralização instável ou perda durante movimentos em alta velocidade.

3. Seleção incorreta do bico

Um bico muito grande pode entrar em contato com componentes adjacentes, bolsas de fita ou superfícies adjacentes. Um bico muito pequeno pode não criar uma área de sucção eficaz suficiente.

Mesmo quando a máquina consegue coletar o componente, um bico incorreto pode reduzir a estabilidade de posicionamento e aumentar as taxas de rejeição.

4. Vazamento de vácuo

O vazamento pode ocorrer na ponta do bico, no corpo do bico, na passagem de ar interna, na conexão de montagem ou na interface do cabeçote de posicionamento.

Um bico com vazamento exige que a máquina compense com maior demanda de vácuo e ainda pode falhar durante aceleração rápida.

5. Deformação do bocal ou danos por impacto

Instalação inadequada, colisão com um alimentador, altura incorreta da máquina, queda acidental ou contato com um componente elevado podem deformar o bico.

Pequenas deformações podem não ser visíveis durante uma inspeção rápida, mas podem afetar a centralização do bico e a precisão do posicionamento.

6. Procedimentos de manutenção inadequados

O uso de ferramentas de limpeza inadequadas, agulhas de metal afiadas, força excessiva ou produtos químicos agressivos pode danificar a passagem interna ou a superfície do captador.

A limpeza deve remover a contaminação sem aumentar, arranhar ou deformar as características do bico de precisão.

Sintomas comuns de produção

Solução: Como o bico 120N suporta uma produção estável

O bico SMT 120N N610099374AA fornece uma interface de captação controlada para sistemas de posicionamento CM e NPM compatíveis. Quando selecionado e mantido corretamente, ajuda a estabilizar todo o processo de manuseio de componentes.

Captador de Vácuo Confiável

O caminho de vácuo interno transfere a sucção do cabeçote de colocação para a ponta do bico. Um bico limpo e corretamente ajustado ajuda a criar a diferença de pressão necessária para levantar o componente do compartimento do alimentador.

A sucção estável reduz falhas aleatórias de coleta e perda de componentes durante o movimento da máquina.

Posicionamento controlado de componentes

A ponta do bico atua como ponto de contato físico entre o cabeçote de colocação e o componente. A geometria correta ajuda a manter o componente próximo à posição central esperada.

Isso suporta inspeção de visão e correção de posicionamento mais consistentes.

Transferência repetível de alta velocidade

Durante a produção, o bico deve reter o componente enquanto o cabeçote de colocação acelera, gira, se move durante a inspeção e se aproxima do local de colocação.

Um bico 120N funcionando corretamente ajuda a manter a estabilidade do componente durante esses movimentos.

Tempo de inatividade não planejado reduzido

Um bico desgastado pode causar erros intermitentes que exigem intervenção repetida do operador. A substituição oportuna ajuda a reduzir o tempo de solução de problemas e melhora a disponibilidade da linha.

Manter bicos sobressalentes corretamente identificados perto da linha de produção também permite que o pessoal de manutenção responda rapidamente.

Gerenciamento de manutenção simplificado

Usar um modelo de bico claro e um sistema de identificação de número de peça ajuda as equipes de manutenção a organizar peças sobressalentes, estabelecer ciclos de substituição e evitar misturar tipos de bicos incompatíveis.

O modelo 120N e o número de peça N610099374AA devem ser registrados na lista interna de peças sobressalentes do cliente.

Principais vantagens do produto

Especificações

Aviso de especificação importante

A faixa exata de componentes, a geometria da ponta do bico, o cabeçote de posicionamento aplicável e a configuração da máquina podem variar de acordo com a geração do equipamento e a configuração da produção.

O comprador não deve selecionar o bico apenas pela aparência. Antes de fazer um pedido, compare as seguintes informações:

Aplicativo

O bico 120N é usado em linhas de produção automatizadas de montagem em superfície que exigem coleta e posicionamento controlados de componentes eletrônicos.

Eletrônicos de consumo

Ele pode suportar linhas de produção que fabricam placas de controle, eletrônicos domésticos, monitores, dispositivos inteligentes, carregadores, adaptadores e outros conjuntos eletrônicos.

Eletrônica Automotiva

Módulos de controle automotivo, sistemas de iluminação, placas de sensores, sistemas de comunicação e conjuntos de gerenciamento de energia exigem processos SMT estáveis ​​e rastreáveis.

Um bico corretamente selecionado contribui para uma transferência confiável de componentes durante a produção de grandes volumes.

Equipamento de controle industrial

Controladores industriais, módulos de automação, fontes de alimentação, drives, instrumentos e dispositivos de monitoramento frequentemente usam PCBs densamente povoados.

O desempenho estável do bico ajuda a manter a consistência do posicionamento em programações de produção contínuas.

Equipamento de comunicação

Dispositivos de rede, módulos sem fio, placas de comunicação, componentes eletrônicos de estações base e equipamentos de processamento de dados podem usar componentes pequenos e pouco espaçados.

A seleção precisa do bico é importante para manter a qualidade da colocação.

Eletrônica Médica

Dispositivos de monitoramento médico, equipamentos de diagnóstico, instrumentos eletrônicos portáteis e placas de controle exigem processos de produção cuidadosamente gerenciados.

A limpeza dos bicos e a substituição preventiva são particularmente importantes em ambientes de produção controlados.

Produtos de LED e iluminação

O bocal pode ser usado em linhas SMT compatíveis que produzem drivers de LED, placas de controle de iluminação, módulos de exibição e conjuntos eletrônicos relacionados.

Fabricação de eletrônicos por contrato

As fábricas EMS frequentemente processam vários produtos na mesma linha de produção. Manter um inventário completo de bicos ajuda a reduzir atrasos nas trocas e oferece suporte a diferentes pacotes de componentes.

Tabela de Aplicação

Como funciona

O bico 120N opera como parte do sistema completo de posicionamento da máquina. Seu desempenho depende do cabeçote de posicionamento, do sistema de vácuo, da condição do alimentador, do sistema de visão, da calibração da máquina, do pacote de componentes e do programa de produção.

Passo 1: Seleção Automática de Bicos

O programa da máquina atribui um bico apropriado a um tipo de componente. O cabeçote de colocação coleta o bico da estação de bicos ou utiliza um bico já instalado no cabeçote.

O bico deve encaixar com segurança e alinhar-se corretamente com a interface do cabeçote.

Etapa 2: Movimento para o Alimentador

A máquina move o cabeçote de colocação acima da posição programada do alimentador. O alimentador apresenta o componente em seu bolso de fita transportadora, bandeja, tubo ou outro sistema de alimentação.

O posicionamento preciso do alimentador é essencial para uma coleta bem-sucedida.

Etapa 3: descida do bico

O bico desce em direção ao componente de acordo com a altura de captação programada.

A altura de coleta incorreta pode causar contato insuficiente, danos aos componentes, impacto do bico ou contato com o compartimento do alimentador.

Etapa 4: ativação do vácuo

A cabeça de colocação aplica vácuo através do canal interno do bocal. A diferença de pressão mantém o componente contra a ponta do bico.

A qualidade desta vedação a vácuo depende da limpeza do bico, da condição da face do coletor, da superfície do componente e do tamanho do bico.

Etapa 5: levantamento de componentes

O bocal levanta o componente para fora do compartimento do alimentador. A máquina pode verificar o status do vácuo para confirmar se o componente foi coletado com sucesso.

Se o valor do vácuo estiver fora da faixa aceita, a máquina poderá tentar novamente a coleta ou gerar um alarme.

Etapa 6: inspeção visual

O componente passa pelo sistema de reconhecimento da máquina. A câmera verifica sua posição, ângulo, contorno ou recursos de referência.

O sistema de controle calcula qualquer eixo X, eixo Y ou correção rotacional necessária.

Etapa 7: transferência em alta velocidade

O cabeçote de posicionamento se move da posição de captação para o local de posicionamento da PCB. Durante este movimento, o bico deve segurar o componente com segurança, apesar da aceleração e rotação.

Um bico instável pode permitir que o componente se mova, gire ou caia.

Etapa 8: posicionamento preciso

O bico desce até a altura de colocação programada e posiciona o componente na pasta de solda.

A força e a altura de colocação devem ser adequadas ao componente e ao processo de PCB.

Etapa 9: liberação de vácuo

A máquina libera o vácuo ou aplica pressão positiva controlada, dependendo do projeto do equipamento. O componente se separa do bico e permanece na PCB.

Etapa 10: Ciclo de Produção Repetido

O bico retorna para pegar o próximo componente. Este ciclo continua em alta velocidade durante todo o programa de produção.

Como a condição do bico afeta o ciclo de colocação

Como escolher o bico 120N correto

A seleção dos bicos deve ser baseada em informações técnicas confirmadas e não apenas na aparência do produto.

1. Confirme o modelo da máquina

Registre o modelo completo da máquina. Famílias de máquinas semelhantes podem usar cabeçotes de posicionamento ou padrões de bico diferentes.

Referências típicas podem incluir CM202, CM212, CM402, CM602 e equipamentos NPM selecionados, mas a configuração específica do cabeçote ainda deve ser verificada.

2. Confirme o cabeçote de posicionamento

Identifique o tipo de cabeçote instalado. Uma máquina pode suportar cabeçotes diferentes e cada cabeçote pode exigir uma interface de bico diferente.

O mesmo modelo de máquina nem sempre garante a mesma exigência de bico.

3. Verifique a marcação existente do bico

Inspecione o bico atual em busca da marca de modelo 120N e de qualquer número de peça visível.

Uma fotografia nítida do bico existente é uma das formas mais eficazes de reduzir erros de pedido.

4. Verifique o número da peça

N610099374AA é comumente usado como identificação primária para o bico 120N.

KXFX03DJA01 pode aparecer como um número relacionado ou de referência cruzada em alguns registros de fornecimento. Os compradores devem confirmar a relação com a configuração da máquina instalada antes de fazer o pedido.

5. Combine o pacote de componentes

A superfície de captação do bico deve ser adequada ao corpo do componente. Fatores importantes incluem:

• Comprimento e largura do componente
• Altura do componente
• Planicidade da superfície
• Material da embalagem
• Posição do centro de gravidade
• Área de coleta disponível
• Peso
• Fragilidade
• Liberação de componentes próximos

6. Revise a velocidade de produção

A produção em alta velocidade cria maiores forças de aceleração. O bico deve fornecer estabilidade de retenção suficiente durante a coleta, rotação, inspeção e transferência.

7. Avalie a superfície do componente

Superfícies de componentes lisas, porosas, irregulares, curvas, rebaixadas ou texturizadas podem exigir diferentes estruturas de bico.

Confirme se o modelo 120N é adequado para a área de contato real.

8. Selecione a condição de fornecimento necessária

Dependendo da disponibilidade, os clientes poderão solicitar diferentes opções de fornecimento. A condição solicitada deve ser claramente indicada durante a cotação.

Nunca descreva um bico compatível como um produto original, a menos que a fonte de fornecimento e a embalagem tenham sido verificadas.

9. Solicite uma quantidade experimental

Para um aplicativo desconhecido, comece com um pequeno pedido experimental. Teste o bico em condições normais de produção antes de comprar uma grande quantidade.

10. Estabeleça estoque sobressalente

Uma vez confirmada a compatibilidade, mantenha uma quantidade razoável de bicos sobressalentes de acordo com o número de máquinas, horas de operação, volume de produção e histórico de manutenção.

Lista de verificação de seleção de bicos

Recomendações de instalação

Antes da instalação

• Pare a máquina conforme procedimento de segurança do equipamento.
• Confirme o modelo do bico e o número da peça.
• Inspecione o bico quanto a deformações, contaminação ou danos durante o transporte.
• Verifique se a área de montagem está limpa.
• Compare o novo bico com o bico removido.
• Não instale o bico quando o formato da interface for diferente.

Durante a instalação

• Manuseie o bico com ferramentas limpas.
• Evite tocar na superfície do captador de precisão.
• Instale o bico na orientação correta.
• Não use força excessiva.
• Confirme se o bico está bem encaixado.
• Verifique a operação suave de troca do bico quando aplicável.

Após a instalação

• Execute o procedimento de verificação ou calibração dos bicos da máquina.
• Teste o desempenho do vácuo.
• Execute vários ciclos de captação em baixa velocidade.
• Inspecione a centralização dos componentes.
• Confirme o reconhecimento de visão.
• Verifique os resultados da colocação antes de retornar à velocidade total de produção.

Manutenção e Limpeza

A manutenção adequada prolonga a vida útil do bico e ajuda a manter uma produção consistente.

Inspeção Diária

Inspecione a superfície do coletor quanto a contaminação, arranhões, deformação e partículas aderidas.

Verifique se o bico cria erros de coleta incomuns durante a produção.

Limpeza regular

Use equipamento de limpeza de bicos aprovado, ar filtrado, escovas adequadas ou materiais de limpeza recomendados pelo procedimento de manutenção.

Evite usar objetos metálicos pontiagudos que possam riscar ou ampliar a abertura do aspirador.

Inspeção de passagem de vácuo

Um exterior limpo não garante uma passagem interna clara. Se o desempenho do vácuo permanecer fraco após a limpeza da superfície, inspecione o canal interno.

Inspeção Dimensional

Compare bicos muito usados ​​com um bico de referência confirmado. Substitua as unidades que apresentem desgaste visível, deformação ou desempenho inconsistente do captador.

Armazenar

Armazene os bicos limpos em caixas protetoras etiquetadas. Separe diferentes modelos para evitar instalação incorreta.

Evite expor os bicos à poeira, umidade, impacto ou armazenamento solto com ferramentas metálicas.

Cronograma de manutenção recomendado

Controle de qualidade

Um bico SMT adequado deve ser inspecionado antes do envio e novamente antes do uso na produção.

Pontos de inspeção recomendados

Inspeção de recebimento do comprador

1. Compare a quantidade do pacote com o pedido de compra.
2. Confirme a marcação do modelo 120N.
3. Verifique a referência do número de peça N610099374AA.
4. Inspecione o bico sob iluminação adequada.
5. Compare-o com a amostra aprovada existente.
6. Execute um teste de máquina controlada.
7. Registre o resultado da instalação e do desempenho.

Guia de solução de problemas

Informações sobre embalagem e pedido

O bico deve ser embalado para proteger a ponta de captação e a interface de montagem durante o transporte.

Embalagem recomendada

• Saco ou recipiente de proteção individual
• Proteção interna anti-impacto
• Identificação clara do produto
• Etiqueta de modelo e quantidade
• Caixa externa adequada para transporte internacional
• Separação de lote quando vários modelos de bicos são solicitados

Informações necessárias para uma cotação

Por que adquirir o bocal SMT correto

Selecionar o bico correto não é apenas uma decisão de compra de peças sobressalentes. Afeta diretamente a estabilidade da coleta, a eficiência da máquina, a carga de trabalho do operador, a continuidade da produção e a qualidade da colocação.

Um bico de baixo custo, mas combinado incorretamente, pode criar falhas repetidas de coleta, alarmes na máquina, danos aos componentes ou atrasos na produção. O custo dessas interrupções pode ser muito superior ao valor do próprio bico.

Por esse motivo, a confirmação de compatibilidade profissional deve incluir o modelo do bico, número da peça, modelo da máquina, cabeçote de colocação, tamanho do componente e fotografias dos bicos existentes.

Perguntas frequentes

1. Qual é a função principal do bico Panasonic 120N N610099374AA?

O bocal 120N cria uma conexão de vácuo controlada entre o cabeçote de posicionamento e um componente eletrônico. Ele coleta o componente do alimentador, segura-o durante a inspeção visual e a transferência e o libera com precisão na posição programada de colocação da PCB.

2. Quais máquinas podem usar o bico 120N?

O bico 120N é comumente referenciado para famílias de máquinas CM e NPM compatíveis, incluindo CM202, CM212, CM402, CM602 e configurações NPM selecionadas. No entanto, o posicionamento exato da interface do cabeçote e do bico deve ser confirmado antes do pedido.

3. N610099374AA e KXFX03DJA01 têm o mesmo número de peça?

N610099374AA é comumente usado como identificação principal para o bico 120N. KXFX03DJA01 também aparece em alguns registros de fornecimento como referência relacionada. Como as gerações dos equipamentos e as configurações dos cabeçotes podem diferir, os clientes devem fornecer fotografias e detalhes da máquina para confirmação.

4. Como posso confirmar se este bico se adapta à minha máquina?

Forneça o modelo completo da máquina, o tipo de cabeçote de posicionamento, a marcação do bico existente, o número da peça atual, o pacote de componentes, a quantidade necessária e fotografias nítidas do bico de vários ângulos. Esses detalhes permitem ao fornecedor comparar a interface e a aplicação.

5. Quando um bico SMT deve ser substituído?

Substitua o bico quando a limpeza não puder restaurar a captação estável, quando a superfície do captador estiver desgastada, quando o corpo estiver deformado, quando for detectado vazamento de vácuo ou quando rotação repetida do componente, queda, erros de reconhecimento e captadores ausentes forem atribuídos ao bico.

Contate-nos

Procurando um bico SMT 120N N610099374AA confiável para seu equipamento de produção CM ou NPM?

Envie-nos o modelo da sua máquina, informações do cabeçote de posicionamento, código atual do bico, dimensões dos componentes, quantidade necessária e fotografias do produto. Nossa equipe de vendas ajudará a verificar a aplicação, confirmar o item mais adequado e preparar um orçamento competitivo.

Apoiamos pedidos de teste, requisitos de peças sobressalentes de produção, projetos de manutenção e planos regulares de compras para fabricantes globais de eletrônicos e empresas de serviços SMT.

Contate-nos hoje para verificação de compatibilidade, disponibilidade, informações de prazo de entrega, detalhes de embalagem e cotação.

Aviso de compatibilidade e marca registrada

O nome do fabricante do equipamento e as referências do modelo da máquina são usados ​​apenas para descrever a identificação do produto e a compatibilidade pretendida. Todas as marcas registradas pertencem aos seus respectivos proprietários. A compatibilidade deve ser confirmada usando a configuração da máquina do cliente, cabeçote de colocação instalado, amostra de bico existente e requisitos de produção.
