Bocal N610119411AA da precisão SMT de Panasonic 185N para CM/NPM

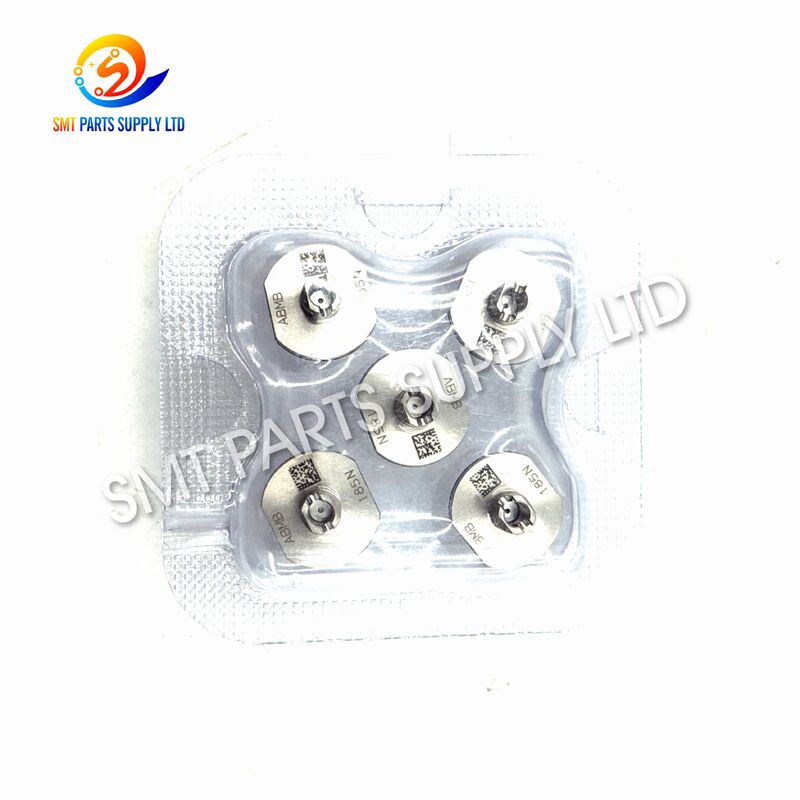

Bico de Precisão SMT Panasonic 185N N610119411AA para CM/NPM

O bico de precisão SMT Panasonic 185N, identificado pelo número de peça principal N610119411AA, é um bico de manuseio de componentes desenvolvido para configurações de máquinas pick-and-place CM, DT e NPM compatíveis. É comumente aplicado em cabeçotes de colocação adequados de oito bicos onde são necessários coleta precisa por vácuo, transferência controlada de componentes e colocação repetível de PCBs.

Como ponto de contato direto entre a máquina de colocação e o componente eletrônico, a condição do bico pode influenciar significativamente a taxa de coleta, o centralização do componente, a precisão do reconhecimento e a continuidade da produção. Um bico desgastado, contaminado ou incorretamente selecionado pode causar erros de coleta, componentes caídos e desvios de colocação.

O bico 185N é adequado para manutenção preventiva, substituição de emergência, manutenção de cabeçote de colocação e preparação de estoque de peças sobressalentes. Antes de fazer o pedido, os compradores devem confirmar o modelo do bico, o número de peça completo, o modelo da máquina, a configuração do cabeçote e a aparência do bico existente. Fotografias claras ou registros do equipamento são recomendados para uma verificação de compatibilidade mais confiável.

Identificação do Produto

Causa: Por que os Bicos SMT Requerem Inspeção ou Substituição

O bico SMT opera repetidamente sob condições de produção de alta velocidade. Durante cada ciclo de colocação, ele se aproxima de um componente, ativa a sucção a vácuo, levanta o componente, transfere-o pelo sistema de visão e o coloca na PCB.

Com o tempo, a contaminação da produção, o desgaste mecânico ou o contato acidental podem afetar o desempenho do bico.

1. Desgaste da Face de Coleta

A face de coleta do bico entra em contato com milhares ou milhões de componentes eletrônicos durante sua vida útil. A operação contínua pode alterar gradualmente a condição da superfície.

Uma face de coleta desgastada pode resultar em:

• Eficiência de vedação reduzida
• Retenção irregular de vácuo
• Posicionamento instável do componente
• Rotação do componente durante a transferência
• Taxas mais altas de erro de coleta
• Aumento da frequência de correção da máquina

Quando a superfície de contato fica arranhada, lascada ou irregular, a substituição é frequentemente mais eficaz do que o ajuste repetido da máquina.

2. Contaminação da Passagem de Vácuo

Poeira da fita transportadora, partículas de PCB, resíduos de adesivo e outros contaminantes podem entrar na passagem interna de vácuo.

O bloqueio parcial pode causar:

A limpeza pode restaurar a função normal quando a contaminação é menor. No entanto, a substituição deve ser considerada se a passagem estiver danificada, fortemente bloqueada ou difícil de limpar com segurança.

3. Dobra ou Danos por Impacto do Bico

Um bico pode ser danificado por:

• Altura incorreta do alimentador
• Colisão de componente
• Instalação manual inadequada
• Contato com uma PCB mal posicionada
• Colisão do cabeçote
• Operação incorreta de troca de bico
• Armazenamento desprotegido
• Impacto de transporte

Mesmo uma pequena deformação pode alterar a linha central do bico e afetar a precisão da coleta ou colocação.

4. Modelo de Bico Incorreto

Diferentes modelos de bico podem parecer visualmente semelhantes, mas contêm diferentes:

• Estruturas de montagem
• Comprimentos totais
• Formas da face de coleta
• Aberturas de vácuo
• Áreas de contato
• Interfaces do cabeçote
• Faixas de manuseio de componentes

Selecionar um bico apenas a partir de uma fotografia pode criar riscos de compatibilidade. O modelo exato e o número de peça devem ser verificados antes do pedido.

5. Instalação Incorreta

Um bico instalado incorretamente pode não se encaixar concentricamente no suporte do bico. Material estranho ao redor da área de montagem também pode impedir o engate correto.

Possíveis sintomas relacionados à instalação incluem:

• Alarme de troca de bico
• Excesso de batimento do bico
• Rotação instável
• Altura de coleta incorreta
• Deslocamento da colocação do componente
• Falha no reconhecimento do bico
• Interrupção repetida da produção

6. Incompatibilidade entre Componente e Bico

A face de coleta deve entrar em contato com uma área adequada do corpo do componente. Um bico muito pequeno pode não fornecer estabilidade de retenção suficiente. Um bico muito grande pode entrar em contato com leads, terminais, bordas ou superfícies irregulares.

Para novas aplicações de componentes, o bico deve ser selecionado de acordo com:

Sintomas Comuns de Produção

Solução: Como o Bico 185N Suporta Produção Estável

O bico 185N fornece uma interface mecânica e de vácuo controlada entre o cabeçote de colocação e o componente eletrônico. Quando selecionado, instalado e mantido corretamente, ele pode ajudar a melhorar a consistência do manuseio de componentes.

Coleta Estável por Vácuo

A passagem interna de vácuo transfere a pressão negativa do cabeçote de colocação para a superfície de coleta do bico. Uma passagem limpa suporta sucção eficiente e retenção estável do componente.

Contato Controlado do Componente

A área de coleta definida ajuda a manter o componente em uma posição controlada durante o movimento. O contato estável reduz o deslizamento e a rotação desnecessários.

Alinhamento Repetível de Colocação

A seção de montagem posiciona o bico em relação ao eixo do cabeçote de colocação. O alinhamento correto ajuda a suportar coleta precisa, correção de visão confiável e colocação repetível.

Redução de Tempo de Inatividade Não Planejado

Substituir um bico desgastado ou danificado pode ser mais eficiente do que alterar repetidamente as coordenadas de coleta, os limiares de vácuo ou os parâmetros de visão para compensar o desgaste mecânico.

Adequado para Estoque de Manutenção

As fábricas podem incluir o bico 185N em kits de manutenção preventiva ou estoques de peças sobressalentes de emergência. Isso ajuda a reduzir atrasos no fornecimento quando um bico de produção é danificado.

Suporte à Confirmação de Compatibilidade

Os compradores podem fornecer as seguintes informações antes de fazer o pedido:

• Modelo da máquina
• Modelo do cabeçote de colocação
• Modelo do bico existente
• Número de peça
• Quantidade necessária
• Embalagem do componente
• Fotografias do bico
• Data de entrega necessária

Essas informações permitem que o produto oferecido seja verificado com mais precisão antes do envio.

Benefícios da Solução

Especificações

Nota de Confirmação Técnica

As dimensões exatas da ponta do bico, as dimensões da abertura de vácuo e a faixa de componentes aplicáveis devem ser confirmadas através do bico existente, desenho aprovado, manual do equipamento ou registro de peças sobressalentes da máquina.

Valores técnicos não devem ser assumidos apenas pelo nome do modelo ou aparência do produto.

Comparação de Modelos da Mesma Série

Orientação de Comparação de Modelos

Um modelo de bico diferente não deve ser usado como substituto apenas porque pode ser fisicamente inserido no cabeçote. O ajuste mecânico por si só não confirma o desempenho correto da coleta.

Os seguintes detalhes devem ser comparados:

Aplicação

Fabricação de Eletrônicos de Consumo

O bico 185N pode ser usado em linhas SMT compatíveis produzindo placas de controle eletrônico, dispositivos inteligentes, eletrodomésticos, produtos digitais e outros eletrônicos de consumo.

Eletrônicos Automotivos

A fabricação de PCBs automotivas requer controle de processo estável e colocação repetível de componentes. Manter a condição do bico ajuda a reduzir variações evitáveis na coleta e colocação.

Produtos de Controle Industrial

Controladores industriais, sensores, placas de controle de energia e módulos de automação frequentemente requerem ciclos de produção longos. A substituição preventiva do bico pode suportar a operação contínua da linha.

Equipamentos de Comunicação

Roteadores, módulos de rede, placas de comunicação e produtos relacionados podem exigir colocação de componentes de alta velocidade. Um bico estável ajuda a manter a transferência confiável durante o movimento rápido do cabeçote.

Eletrônicos de LED e Iluminação

Placas de controle de iluminação e produtos relacionados a LED usam diferentes embalagens de componentes. O bico deve ser sempre selecionado de acordo com o corpo real do componente e a configuração da máquina.

Eletrônicos Médicos

A produção de PCBs de equipamentos médicos frequentemente usa procedimentos de manutenção controlados. A identificação correta do bico e os registros de substituição podem suportar a rastreabilidade do equipamento.

Fabricação por Contrato EMS

Provedores de serviços de fabricação de eletrônicos processam diferentes designs de PCB e embalagens de componentes. Manter um estoque organizado de bicos ajuda a reduzir atrasos na troca de produtos.

Manutenção e Recondicionamento de Equipamentos

O bico 185N é adequado para:

• Manutenção de cabeçote de colocação
• Recondicionamento de máquinas usadas
• Substituição de emergência
• Recuperação de produção
• Estoque de peças sobressalentes
• Preparação de kit de manutenção
• Projetos de manutenção de máquinas
• Preparação de estoque de distribuidores

Tabela de Cenário de Aplicação

Como Funciona

Etapa 1: Atribuição do Bico

O programa de colocação atribui um bico de acordo com a embalagem do componente e o requisito de produção. O bico selecionado deve ser instalado na posição correta do cabeçote ou estação de bico.

Etapa 2: Movimento do Cabeçote para o Alimentador

O cabeçote de colocação move o bico acima do bolso do componente programado. A precisão do alimentador e a posição do componente devem ser estáveis.

Etapa 3: Descida do Bico

O bico se move para baixo em direção ao componente. A altura de coleta programada determina como a face de coleta entra em contato com o componente.

Etapa 4: Ativação do Vácuo

A pressão negativa flui através do cabeçote de colocação e da passagem interna do bico. O vácuo segura o componente contra a face de coleta.

Etapa 5: Levantamento do Componente

O bico levanta o componente do bolso do alimentador. A sucção estável é necessária durante a aceleração vertical.

Etapa 6: Reconhecimento de Visão

A câmera da máquina verifica a posição, o ângulo e a orientação do componente. O sistema de controle calcula os valores de correção antes da colocação.

Etapa 7: Transferência do Componente

O bico transporta o componente em direção à PCB. O componente deve permanecer estável durante o movimento horizontal e rotacional.

Etapa 8: Colocação na PCB

O cabeçote de colocação abaixa o componente no local programado da pasta de solda. A altura e a força de colocação são controladas pelas configurações da máquina.

Etapa 9: Liberação do Vácuo

O vácuo é liberado ou alterado para que o componente permaneça na PCB enquanto o bico retrai.

Etapa 10: Ciclo de Produção Repetido

O bico retorna ao alimentador e repete o processo para o próximo componente. Um bico de produção pode completar um número muito grande de ciclos durante um turno.

Processo de Inspeção do Bico

Recomendações de Manutenção

Verificação Visual Diária

Bicos frequentemente usados devem ser verificados quanto a contaminação visível, danos por impacto e desempenho de coleta anormal.

Limpeza Regular

Use um processo de limpeza adequado para bicos SMT de precisão. O método de limpeza não deve arranhar a superfície de coleta nem aumentar a abertura de vácuo.

Evite Ferramentas de Metal Inadequadas

Não force agulhas de tamanho excessivo, fios de aço ou objetos pontiagudos na passagem de vácuo. Isso pode danificar permanentemente a abertura interna.

Use Armazenamento Protetor

Armazene cada bico separadamente em um recipiente limpo ou embalagem protetora. Evite o contato com ferramentas soltas e componentes metálicos.

Registre Informações de Substituição

Um registro de manutenção prático pode incluir:

• Número da máquina
• Posição do cabeçote
• Modelo do bico
• Número de peça
• Data de instalação
• Data de substituição
• Sintoma de produção
• Resultado da inspeção
• Nome do técnico

Verifique Sistemas Relacionados

Se os problemas de coleta persistirem após a substituição do bico, inspecione o sistema completo de manuseio de componentes.

Como Escolher

1. Confirme o Modelo do Bico

Verifique se o modelo necessário é exatamente 185N. O modelo pode ser exibido no bico atual, no registro de manutenção ou na lista de peças sobressalentes da máquina.

2. Confirme o Número de Peça Principal

A referência principal é N610119411AA. Se outro número aparecer no produto existente, forneça todos os códigos disponíveis para comparação.

3. Confirme o Modelo da Máquina

Forneça o modelo completo da máquina em vez de apenas indicar a marca da máquina.

Informações úteis incluem:

• CM402
• CM602
• Configuração DT
• Modelo da máquina NPM
• Ano de produção da máquina
• Tipo de cabeçote instalado

4. Confirme o Cabeçote de Colocação

Plataformas de máquinas podem usar diferentes configurações de cabeçote. A mesma série de máquinas nem sempre garante que todos os modelos de bico sejam adequados.

5. Forneça Fotografias do Produto

Fotografias recomendadas incluem:

• Corpo completo do bico
• Marcação do modelo
• Etiqueta do número de peça
• Face de coleta
• Extremidade de montagem
• Perfil lateral
• Suporte de bico existente

6. Confirme a Embalagem do Componente

Quando o bico for necessário para uma nova aplicação de componente, forneça:

• Comprimento do componente
• Largura do componente
• Altura do componente
• Peso do componente
• Forma da superfície superior
• Estrutura do terminal
• Tipo de embalagem

7. Confirme a Condição de Fornecimento Necessária

Declare a condição de fornecimento esperada claramente ao solicitar uma cotação. A cotação deve identificar a versão oferecida.

8. Confirme a Quantidade e o Requisito de Entrega

Fornecer a quantidade e a data de entrega necessária ajuda a determinar a alocação de estoque e os arranjos de envio.

Lista de Verificação de Confirmação do Comprador

Pedido e Embalagem

Informações Necessárias para Cotação

Processo de Embalagem Protetora

1. O modelo do produto e a quantidade são verificados.
2. A aparência do bico é inspecionada.
3. A face de coleta é protegida contra contato.
4. Cada bico é embalado individualmente.
5. As informações de identificação são adicionadas onde necessário.
6. Várias peças são fixadas dentro de uma caixa interna.
7. A caixa interna é colocada em uma caixa de exportação reforçada.
8. A quantidade final e as informações de envio são confirmadas.

Métodos de Entrega Disponíveis

• Expresso internacional
• Frete aéreo
• Envio consolidado de peças sobressalentes
• Serviço de frete indicado pelo comprador
• Outros métodos de transporte acordados

Os arranjos de entrega dependem da quantidade, status do estoque, destino e requisitos do comprador.

FAQ

P1: Qual é o número de peça principal para o bico SMT 185N?

O número de peça principal associado ao bico 185N é N610119411AA. N610070338AA e N610070338AB também podem aparecer como números de referência. A confirmação final deve usar o bico existente e as informações da máquina.

P2: Quais máquinas podem usar o bico 185N?

O 185N é geralmente aplicado a configurações de máquinas de colocação CM, DT e NPM compatíveis usando o cabeçote de oito bicos correspondente. O modelo exato da máquina e o tipo de cabeçote devem ser verificados antes do pedido.

P3: Outro modelo de bico pode substituir o 185N?

Outro bico não deve ser substituído apenas porque tem uma aparência semelhante. Diferenças no comprimento, face de coleta, abertura de vácuo e estrutura de montagem podem afetar o desempenho da coleta e colocação.

P4: Quais informações são necessárias para a verificação de compatibilidade?

Por favor, forneça o modelo do bico, o número de peça completo, o modelo da máquina, o tipo de cabeçote de colocação, a quantidade necessária e fotografias claras do bico existente. As informações do componente também são úteis para novas aplicações.

P5: O que deve ser verificado se os erros de coleta persistirem após a substituição?

Inspecione a pressão do vácuo, a tubulação de ar, o suporte do bico, a posição do alimentador, a altura de coleta, os dados do componente e as configurações de visão. O desempenho da coleta depende do sistema completo da máquina, não apenas do bico.

Entre em Contato Conosco

Envie sua consulta para obico SMT 185N N610119411AAcom a quantidade necessária, modelo da máquina, tipo de cabeçote de colocação e destino de entrega.

Para uma verificação de compatibilidade mais rápida, inclua fotografias claras mostrando:

• Marcação do modelo do bico
• Corpo completo do bico
• Face de coleta
• Extremidade de montagem
• Etiqueta do número de peça existente

Damos as boas-vindas a consultas de fábricas SMT, provedores de serviços de fabricação de eletrônicos, empresas de manutenção de máquinas, revendedores de equipamentos, centros de reparo e distribuidores de peças sobressalentes.

Entre em contato conosco para:

• Confirmação de estoque atual
• Confirmação de versão do produto
• Cotação de pedido de amostra
• Preços para compra em massa
• Verificação de compatibilidade
• Informações de embalagem protetora
• Arranjos de envio internacional
• Pedidos consolidados de peças sobressalentes SMT

Nossa equipe de vendas analisará suas informações de produto e preparará uma cotação adequada de acordo com sua quantidade necessária e cronograma de entrega.

Declaração de Marca Registrada e Compatibilidade

O nome da marca, o modelo da máquina e os números de peça nesta descrição são usados apenas para identificar a compatibilidade e a aplicação do produto.

A compatibilidade pode variar de acordo com a versão da máquina, ano de produção, configuração do cabeçote de colocação, suporte do bico, configuração de software e aplicação do componente. Os compradores devem confirmar todas as informações técnicas relevantes antes do pedido e instalação.
