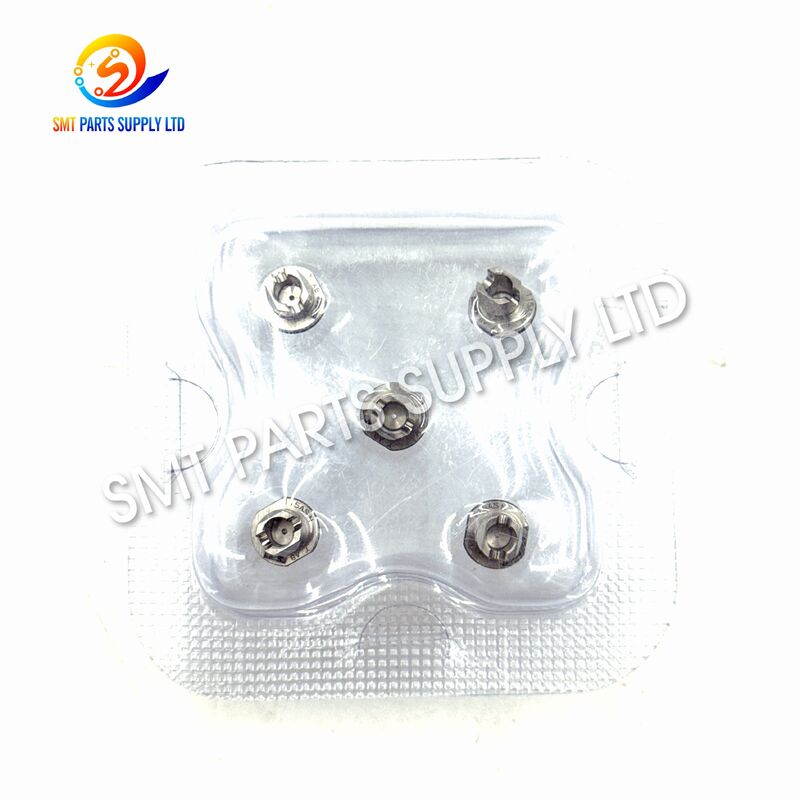

Panasonic 115ASN N610119450AA Bocal SMT de precisão para máquinas de colocação CM/NPM

O bocal de colocação SMT 115ASN N610119450AA é um componente de manuseio de vácuo de precisão desenvolvido para configurações de máquinas de pick-and-place CM e NPM compatíveis.Ele cria uma sucção controlada para pegar componentes eletrônicos dos bolsos do alimentador, manter a orientação dos componentes estável durante o movimento rápido, e liberar cada parte com precisão em sua posição de PCB programada.

Este bico é adequado para manutenção programada, substituição de ferramentas usadas, reparação de emergência de máquinas, preparação de novas linhas de produção e gerenciamento de estoque de peças de reposição.Novas e compatíveis Novas opções de fornecimento estão disponíveis para apoiar diferentes padrões de produção e orçamentos de compra.

Para uma selecção precisa, os compradores devem confirmar o número completo da peça, a marcação da bocal existente, o modelo da máquina, a configuração da cabeça de colocação, o pacote do componente,e opção de qualidade necessária antes de encomendarRecomenda-se fotografias claras do bocal existente quando a configuração da máquina for incerta.

O bico é o ponto de contacto directo entre a cabeça de colocação e o componente electrónico.Estabilidade do reconhecimento visual, postura dos componentes, precisão de colocação, velocidade de produção e frequência de alarme da máquina.

Durante cada ciclo de colocação, o bico deve realizar várias ações de precisão:

Um bocal 115ASN corretamente selecionado e mantido ajuda a máquina a repetir estas ações de forma consistente durante a produção contínua.

A fuga de vácuo pode ocorrer quando o bico está desgastado, instalado incorretamente, contaminado, rachado ou incorrectamente combinado com a cabeça de colocação.

Os sintomas típicos incluem:

• Erros frequentes na captação.
• Componentes remanescentes dentro dos bolsos de alimentação.
• Componentes que caem durante a transferência.
• Indicações de vácuo baixas ou instáveis.
• Alarmes repetidos.
• Aumento da interrupção da produção.
• Redução do rendimento da primeira passagem.

Deve considerar-se um bico de substituição quando a limpeza e a instalação correta não restabelecerem um desempenho estável no vácuo.

A poeira, partículas de fita transportadora, resíduos de pasta de solda, material adesivo e contaminação ambiental podem entrar na passagem de ar da bocal.

Mesmo uma passagem parcialmente bloqueada pode causar:

• Resposta de vácuo atrasada.
• Força de retenção fraca do componente.
• Lançamento lento de componentes.
• Desempenho de captação instável.
• Aumentaram os alarmes de componentes desaparecidos.
• Resultados de produção irregulares a alta velocidade.

As agulhas metálicas duras, fios de grande porte e materiais abrasivos não devem ser usados, pois podem danificar a superfície interna de precisão.

A ponta do bico entra em contato repetidamente com componentes eletrônicos durante a produção.

Os resultados possíveis incluem:

• Componente inclinado após recolha.
• Má vedação entre o bico e o componente.
• Imagens de reconhecimento de visão instáveis.
• Componentes arranhados.
• Comportamento de libertação irregular.
• Desvio de posicionamento.
• Redução da consistência da produção.

A superfície de trabalho deve ser inspeccionada regularmente sob iluminação ou ampliação adequadas.

Os bicos da mesma família de máquinas podem parecer semelhantes, mas podem ter diferentes formas de ponta, estruturas de fluxo de ar, comprimentos, interfaces de montagem ou aplicações de componentes.

Um bico incorrectamente seleccionado pode causar:

• Falha automática de troca de bocal.
• Altura de captação incorreta.
• Contato de componentes insuficiente.
• Quebra de componentes.
• Colisão de cabeça de colocação.
• Alarmes de vácuo.
• Erros de reconhecimento.
• Liberação instável do componente.

O bico deve ser selecionado por modelo completo e número de peça, em vez de apenas pela aparência externa.

Alguns problemas de captação são causados por configurações da máquina em vez de danos no bico.

Os parâmetros a verificar incluem:

Um bico de substituição deve ser testado com parâmetros de máquina verificados antes da retomada da produção em volume.

Os alarmes dos bicos podem também originar-se por problemas com o alimentador ou com os componentes.

As causas comuns relacionadas incluem:

• Ponto de alimentação errado.
• Bolso danificado.
• Mal posicionamento da fita.
• Componentes eletrónicos distorcidos.
• Superfícies de componentes contaminadas.
• Coordenadas de captação incorretas.
• Movimento instável do alimentador.
• Dimensões de componentes inconsistentes.
• Calibração incorreta do alimentador.

Um processo completo de resolução de problemas evita a substituição desnecessária e ajuda a identificar a verdadeira causa da falha da produção.

A passagem de ar de precisão suporta a transferência de vácuo controlada quando o bico está limpo, corretamente instalado e combinado com o componente apropriado.

Uma superfície de captação adequada ajuda a manter a estabilidade do componente durante a aceleração de alta velocidade, rotação, inspeção visual e movimento em direção ao PCB.

As dimensões consistentes do bico permitem um comportamento previsível de captação e colocação após o programa da máquina e a calibração da cabeça terem sido corretamente estabelecidos.

Manter no estoque bocas de substituição verificadas permite às equipas de manutenção trocar rapidamente peças desgastadas e reduzir o tempo de espera durante paradas inesperadas da máquina.

Novas versões originais e compatíveis Novas versões podem satisfazer diferentes requisitos de produção e orçamento.

Compatíveis Os novos produtos são peças de substituição fabricadas independentemente e não devem ser representados como produtos originais genuínos.

Os bicos da mesma família de produtos não são automaticamente intercambiáveis.e programa de produção.

O bico pode ser usado em linhas SMT compatíveis que produzem eletrônicos domésticos, placas de controle, produtos de exibição, dispositivos de comunicação e outros conjuntos eletrônicos de alto volume.

Para placas de controlo, sensores, módulos de iluminação, sistemas de energia e outros produtos sensíveis à rastreabilidade, é frequentemente preferido o fornecimento Original Novo após a verificação da compatibilidade.

Aplicações adequadas podem incluir controladores industriais, fontes de alimentação, módulos de automação, equipamentos de monitoramento, sistemas de acionamento e placas de controle de comunicação.

O bico pode suportar processos de produção aplicáveis a equipamentos de rede, módulos de comunicação, placas de processamento de sinal e produtos terminais eletrónicos.

Para os conjuntos de dispositivos médicos, os compradores devem priorizar a qualidade verificada do produto, a instalação controlada, a inspeção do primeiro artigo e os testes de produção documentados.

A produção aplicável pode incluir placas de controlo LED, controladores de iluminação, módulos de exibição e outros aparelhos eletrónicos de iluminação montados em superfície.

Os fornecedores de serviços de fabricação de eletrônicos podem manter o bico 115ASN como inventário de manutenção organizado para mudanças de linha, reparos de emergência e suporte à produção de vários produtos.

Compatibilidade O novo fornecimento pode ser avaliado para testes de engenharia, recuperação da máquina, produção experimental e montagem não crítica após qualificação controlada.

O programa da máquina atribui um bocal de acordo com o pacote do componente, tamanho, peso, superfície de captação e requisitos de colocação.

A cabeça de colocação recolhe o bico da estação do bico. A interface de ligação deve estar limpa e totalmente instalada.

A cabeça move-se para a posição programada do alimentador. o passo do alimentador, a posição do bolso, a orientação do componente e as coordenadas de captação devem ser corretas.

O bico desce para entrar em contacto com a superfície do componente na altura de captação programada.

A máquina ativa a sucção de vácuo, o fluxo de ar através do bocal cria a força de retenção necessária para levantar o componente.

A máquina verifica a captação através de monitoramento de vácuo, inspeção visual ou outros métodos de detecção configurados.

A cabeça de colocação move o componente em direção ao PCB, mantendo a sucção estável durante a aceleração e rotação rápidas.

A câmara inspecciona o componente e calcula o desvio posicional ou de rotação.

O bico abaixa o componente para a posição programada da almofada de solda usando a altura e a velocidade de colocação especificadas.

A máquina libera ou inverte o vácuo, permitindo que o componente se separe da superfície do bico.

A cabeça de colocação retorna para a próxima operação de recolha e repete o ciclo programado durante toda a produção.

Confirmação.N610119450AANo bico existente, no rótulo da embalagem, na lista de peças de reposição da máquina ou no registo de aquisições.

Não selecione um bico apenas a partir do nome do modelo ou da sua aparência visual.

Fornecer o modelo completo da máquina. Diferentes gerações de CM e NPM podem usar diferentes cabeças de colocação, estações de bocal, bibliotecas de software e estruturas de montagem.

A mesma plataforma de máquina pode ser configurada com diferentes cabeças de colocação.

Verifique as seguintes características:

• Marcação do modelo.
• Número da parte.
• Forma geral do corpo.
• Geometria da ponta da picape.
• Duração de trabalho.
• Interface de montagem.
• Passagem aérea.
• Marcas de identificação.

As fotografias recomendadas incluem:

Escolha o Novo Original quando a produção exigir uma maior rastreabilidade, especificações originais ou um menor risco de qualificação.

Escolha Compatible New quando a prioridade for o controle de custos, manutenção de backup ou testes preliminares.

Fornecer o pacote do componente eletrónico, as dimensões, a altura, o peso aproximado, a condição da superfície e a área de captação ao selecionar o bico para um novo programa de produção.

Indicar se o requisito é:

• Testes de uma peça.
• Substituição de emergência.
• Manutenção de rotina.
• Demanda mensal de produção.
• Planeamento anual das peças sobressalentes.
• Aquisição combinada de vários modelos.

Os níveis de inventário recomendados dependem:

• Número de máquinas.
• Número de cabeças de colocação
• Horas de produção.
• Variedade de componentes.
• Consumo histórico de bocas.
• Tempo de entrega.
• Risco de valor do produto.
• Disponibilidade de apoio técnico local.

Verificar se o bico:

• Fragmentos.
• Deformação.
• Contaminação.
• Danos na superfície.
• Componentes soltos.
• O fluxo de ar bloqueado.
• Marcas incorretas.
• Danos no transporte.

Certifique-se:

• O suporte do bocal está limpo.
• A superfície de montagem não tem material estranho.
• O bico está totalmente instalado.
• Não há descontração excessiva.
• O bico pode ser reconhecido pela máquina.
• A posição da estação do bocal está correta.

Completar um ensaio controlado e observar:

Os primeiros PCB completados devem ser inspeccionados antes da retomada total da produção.

• Verifique a superfície da captura.
• Remover poeira visível.
• Reveja os alarmes repetidos.
• Confirme a identificação do bico.
• Devolver o bico para a posição correta de armazenamento.

Usar ferramentas e procedimentos de limpeza homologados adequados para bicos SMT de precisão.

Evite:

• Papel de areia.
• Agulhas de metal duro.
• Cabos de limpeza de grandes dimensões.
• Produtos químicos fortes não aprovados.
• Limpeza ultra-sônica excessiva.
• Alta pressão mecânica.

Armazenar bocas em:

• Compartimento de protecção individual.
• Ambientes limpos e secos.
• Posições claramente marcadas.
• Contêineres anti-impacto.
• Áreas separadas das partes rejeitadas.
• Localizações protegidas contra materiais corrosivos.

O modelo, o número da peça, a opção de qualidade, a quantidade e os requisitos de encomenda são verificados antes da embalagem.

O bico é examinado para detectar rachaduras, contaminação, deformações, arranhões e danos visíveis por impacto.

As dimensões importantes e as características de montagem podem ser comparadas com as referências aprovadas de acordo com o tipo de fornecimento selecionado.

A passagem interna de vácuo é verificada para verificar se há obstrução ou contaminação óbvias.

A área de ligação é examinada para detectar problemas de montagem ou defeitos de fabrico visíveis.

A superfície de trabalho deve ser verificada para detectar danos que possam afectar a vedação, o contacto dos componentes ou o desempenho de libertação.

O bico é embalado para reduzir a poeira, impacto, vibração e movimento durante o transporte.

Para exigências de produção urgentes, os compradores devem fornecer a data de chegada exigida, o país de entrega, o código postal e o método de transporte preferido.

Para obter um orçamento exacto, indicar:

As informações completas reduzem o tempo de confirmação e ajudam a evitar entregas incorretas.

Não. as máquinas CM e NPM podem utilizar diferentes cabeças de colocação e configurações de bocal.e número de peça devem ser confirmados antes de encomendar.

Original New refere-se a um fornecimento original genuíno com a identificação correspondente e possível rastreabilidade.Compativel Novo refere-se a um substituto fabricado de forma independente e concebido para utilização compatívelOs preços, os materiais, a rastreabilidade e a vida útil podem diferir.

As quantidades de ensaio podem ser fornecidas de acordo com o inventário.Um teste de amostragem é especialmente útil quando se confirma uma configuração incerta da máquina ou se avalia um bico novo compatível antes de fazer um pedido de lote.

Limpe o suporte do bico, inspecione o sistema de vácuo, verifique a posição do alimentador, confirme a altura e o tempo de captação, reconhecimento completo da máquina,e realizar um teste controlado do primeiro artigo antes de voltar à produção normal.

Forneça o modelo 115ASN, número de peça N610119450AA, informações sobre a máquina e a cabeça, opção de qualidade, quantidade exigida, país de destino, calendário de entrega previsto,e fotografias claras quando a compatibilidade é incerta.

Contacte-nos para obter o estoque atual, confirmação de opção de qualidade, fotografias do produto, informações de inspecção, arranjos de entrega,e uma cotação comercial para o bico de colocação SMT 115ASN N610119450AA.

Para um processamento mais rápido, inclua as seguintes informações na sua consulta:

• Modelo do produto: 115ASN.
• Número da parte: N610119450AA.
• Modelo de máquina.
• Tipo de cabeça de colocação.
• Requisito original novo ou novo compatível.
• Quantidade necessária.
• Destino de entrega.
• Data de chegada obrigatória.
• Fotografias do bico existente.

Apoiamos a avaliação de amostras, necessidades urgentes de reparação de máquinas, aquisição de manutenção programada, fornecimento de peças sobressalentes a longo prazo,e pedidos de peças SMT combinadas para fabricantes internacionais de electrónica.

Envie sua consulta detalhada para receber uma recomendação de produto correspondente e uma cotação competitiva.

A Panasonic é uma marca registrada de seu respectivo proprietário. O nome da marca, série de máquinas, modelo e número de peça são usados apenas para identificação do produto e referência de compatibilidade.

Produtos novos compatíveis são peças de reposição fabricadas de forma independente. Não são representados como produtos originais genuínos.Identificação, documentação e rastreabilidade antes de fazer uma encomenda.
