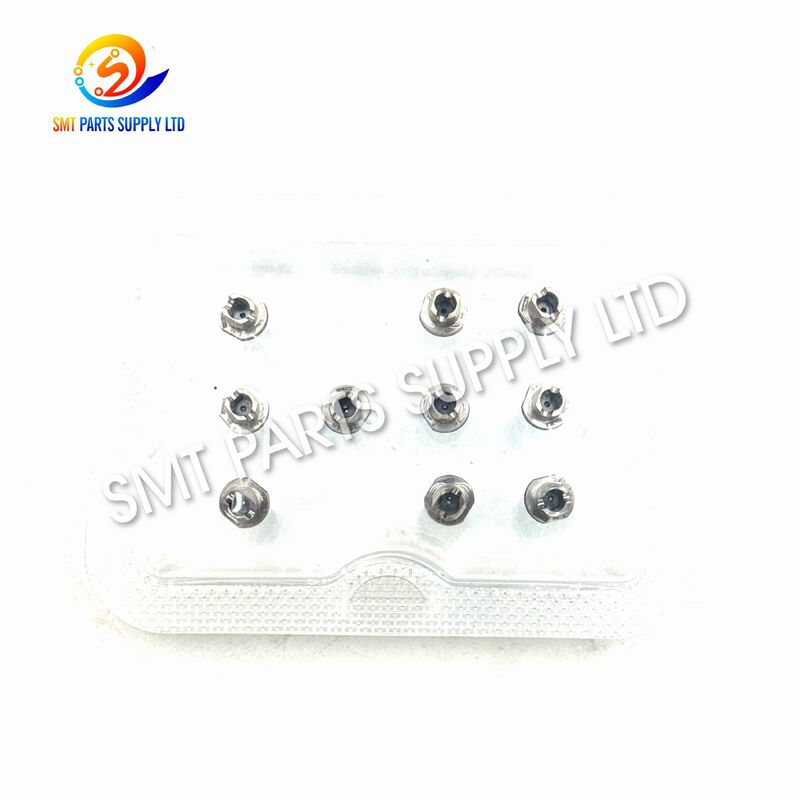

Bocal cerâmico CM DT NPM N610119486AB de Panasonic 240CSN SMT

Bocal cerâmico CM DT NPM N610119486AB de Panasonic 240CSN SMT

O bico SMT de cerâmica Panasonic 240CSN, identificado pelo número de peça N610119486AB, foi projetado para coleta de vácuo, transporte, alinhamento e colocação de componentes de montagem em superfície compatíveis. É comumente usado com configurações selecionadas de máquinas pick-and-place CM, DT e NPM equipadas com um cabeçote de bico adequado.

O bico possui uma ponta coletora de cerâmica com diâmetro externo nominal de Ø2,4 mm e abertura de vácuo de Ø1,8 mm. Esta estrutura fornece uma área de contato apropriada para componentes de chip de tamanho médio selecionados, incluindo resistores ou capacitores típicos 3216 e 4532 e componentes de tântalo compatíveis.

Projetado para substituição de produção, manutenção preventiva, reforma de linha e estoque de peças sobressalentes, o bico 240CSN ajuda os fabricantes a manter um desempenho de coleta estável e a reduzir interrupções causadas por bicos desgastados, bloqueados, rachados ou selecionados incorretamente.

A compatibilidade final deve sempre ser confirmada de acordo com o modelo da máquina, tipo de cabeçote de colocação, número de bico existente, dimensões do componente, formato da superfície superior e parâmetros de produção.

Identificação do Produto

Principais benefícios do produto

Causa: Problemas comuns de SMT relacionados à condição do bico

Um bico pick-and-place é um componente pequeno, mas afeta diretamente a confiabilidade da coleta, a estabilidade do componente, o reconhecimento de visão, a precisão do posicionamento e a continuidade da produção.

Quando o bico fica desgastado, bloqueado, danificado ou inadequado para o componente, a máquina pode produzir erros repetidos mesmo quando outros sistemas estão funcionando corretamente.

1. Superfície de captação desgastada

O contato contínuo com os componentes pode alterar gradualmente o perfil da ponta do bico. O desgaste pode reduzir a superfície de vedação disponível e causar captação de vácuo instável.

Os resultados típicos incluem:

• Aumento de falhas de coleta de componentes.
• Componentes se movendo após a coleta.
• Rotação do componente durante o movimento da cabeça.
• Posições de colocação irregulares.
• Maior frequência de novas tentativas.
• Eficiência de produção reduzida.

2. Passagem de vácuo bloqueada

Poeira, resíduos de adesivo, pasta de solda, resíduos de embalagens e pequenas partículas de componentes podem entrar no canal de vácuo interno.

Um bico parcialmente bloqueado ainda pode coletar alguns componentes, mas a força de sucção pode se tornar inconsistente. Isso torna a falha difícil de identificar durante a produção.

3. Ponta de cerâmica rachada

As pontas de cerâmica proporcionam excelente estabilidade dimensional, mas podem ser danificadas por impacto, manuseio incorreto, colisão com máquinas ou força excessiva de instalação.

Mesmo uma pequena rachadura pode afetar:

• Selagem a vácuo.
• Saldo de contato.
• Alinhamento de componentes.
• Repetibilidade de captação.
• Durabilidade da ponta.
• Reconhecimento de máquina.

4. Tamanho incorreto do bico

Um bico muito pequeno pode não fornecer área de contato ou força de retenção de vácuo suficientes.

Um bico muito grande pode entrar em contato com:

• Terminais de componentes.
• Estruturas de pacotes elevadas.
• Componentes próximos.
• Bolsos de fita.
• Superfícies de alimentação.
• Áreas ópticas sensíveis.

A seleção correta do bico deve considerar mais do que o comprimento e a largura do componente.

5. Posição de coleta incorreta

Um bico adequado ainda pode ter um desempenho ruim quando a posição de captação programada não estiver centralizada em uma superfície estável do componente.

A captação fora do centro pode causar:

• Inclinação do componente.
• Rotação durante o movimento.
• Erros de correção da visão.
• Deslocamento de posicionamento.
• Quedas de componentes.
• Danos no pacote.

6. Configurações de vácuo inadequadas

O vácuo insuficiente pode permitir a queda dos componentes durante o movimento.

O vácuo excessivo pode tornar a liberação do componente mais lenta ou aumentar o risco de retirar várias peças finas de embalagens inadequadas.

7. Altura de posicionamento incorreta

Se a altura de coleta for muito baixa, o bico poderá pressionar excessivamente o componente ou o compartimento do alimentador.

Se a altura de captação for muito alta, o bico poderá não criar uma vedação completa com a superfície do componente.

8. Má condição do alimentador

Os problemas de captação nem sempre são causados ​​pelo bico. Um alimentador desgastado, uma posição incorreta da fita, um compartimento de componente instável ou um problema com a fita de cobertura podem criar sintomas semelhantes.

O bocal, o alimentador, o sistema de vácuo, a calibração do cabeçote, as configurações de visão e o programa devem, portanto, ser inspecionados juntos.

Sintomas comuns de produção e possíveis causas

Solução: Use o bocal 240CSN correto

A instalação do bico 240CSN correto pode ajudar a restaurar a interface de captação pretendida entre o cabeçote de posicionamento e os componentes compatíveis.

A ponta de cerâmica fornece uma superfície de contato controlada, enquanto a abertura de vácuo de Ø1,8 mm permite que a pressão negativa retenha o componente durante a transferência.

Quando selecionado e instalado corretamente, o bico pode ajudar a melhorar:

Estabilidade de captação

Uma superfície de captação adequada cria um contato mais consistente entre o bico e o componente.

Retenção de componente

O fluxo de vácuo estável ajuda a manter o componente firmemente preso durante a aceleração, rotação, inspeção visual e movimento em direção à PCB.

Repetibilidade de posicionamento

A posição de coleta e a orientação dos componentes consistentes ajudam a máquina a aplicar correções de posicionamento precisas.

Continuidade de Produção

A substituição de um bico desgastado ou rachado pode reduzir alarmes recorrentes de coleta, intervenção manual e paradas de produção.

Eficiência de Manutenção

O modelo 240CSN claramente identificado e o número de peça N610119486AB simplificam a compra e o gerenciamento de peças de reposição.

Proteção de componentes

O tamanho correto do bico pode reduzir o contato desnecessário com terminais de componentes ou estruturas de embalagens sensíveis.

Melhorias operacionais esperadas

O resultado final depende de todo o processo de produção. Um bico novo não pode corrigir de forma independente danos ao alimentador, erros de calibração do cabeçote, falhas no sistema de vácuo, programação incorreta ou embalagem inadequada de componentes.

Especificações

Explicação do código do bico

A designação do modelo ajuda os compradores a compreender a configuração básica do bico.

O código do bico não deve ser usado como único padrão de compatibilidade. Os clientes também devem verificar o bico existente, o modelo da máquina, o tipo de cabeçote, o pacote de componentes e as dimensões físicas.

Comparação de bicos da mesma série

Esta comparação destina-se a referência preliminar. O modelo correto depende da superfície superior do componente, peso, altura, geometria da embalagem, centro de coleta, programa da máquina e configuração do cabeçote.

240CSN e modelos semelhantes da série 240

Esses modelos podem parecer semelhantes, mas não devem ser considerados intercambiáveis.

Verifique sempre:

• Marcação completa do bico.
• Número da peça original.
• Comprimento total do bico.
• Estrutura de montagem.
• Projeto de flange.
• Marca de reconhecimento.
• Geometria da ponta.
• Especificação do cabeçote da máquina.

Aplicativo

O bico Panasonic 240CSN é usado em processos automáticos de montagem SMT que exigem captação de vácuo estável e posicionamento preciso de componentes eletrônicos compatíveis.

Eletrônicos de consumo

Ambientes de produção adequados podem incluir:

• Placas de controle para casas inteligentes.
• Produtos de áudio e vídeo.
• Controladores de eletrodomésticos.
• Módulos de exibição.
• Dispositivos eletrônicos portáteis.
• Adaptadores de energia e carregadores.

Eletrônica Automotiva

As aplicações potenciais incluem:

• Módulos de controle de veículos.
• Painéis de controle de iluminação.
• Conjuntos de sensores.
• Módulos de gerenciamento de energia.
• Unidades de comunicação.
• Eletrônica do painel.

Eletrônica Industrial

O bico pode ser aplicado em produções envolvendo:

• Controladores programáveis.
• Fontes de alimentação industriais.
• Placas de controle de motor.
• Equipamentos de automação.
• Sistemas de monitoramento.
• Interfaces de comunicação.

Produtos de comunicação

A colocação de componentes compatíveis pode ser necessária para:

• Equipamento de rede.
• Módulos sem fio.
• Placas de processamento de sinais.
• Terminais de comunicação.
• Equipamento de transmissão de dados.
• Sistemas de controle de antena.

Eletrônica de iluminação

O bocal pode suportar a colocação de componentes compatíveis para:

• Placas de driver de LED.
• Controladores de iluminação.
• Circuitos de conversão de energia.
• Módulos de iluminação inteligente.
• Conjuntos de iluminação industrial.

Eletrônica Médica e Laboratorial

Quando os requisitos de componentes e processos forem adequados, as aplicações podem incluir:

• Equipamento de monitoramento.
• Instrumentos de laboratório.
• Eletrônica de diagnóstico.
• Módulos de controle.
• Dispositivos eletrônicos portáteis.

Cenários típicos de uso

Como funciona

Etapa 1: instalação do bico

O bico 240CSN é instalado em uma estação de bico compatível ou interface de cabeçote de posicionamento.

A área de montagem deve estar limpa, sem danos e livre de partículas soltas.

Etapa 2: Reconhecimento da Máquina

A máquina confirma o tipo de bico através do método de reconhecimento aplicável e do programa de produção.

A identificação incorreta do bico pode resultar em alarme ou manuseio inadequado do componente.

Etapa 3: posicionamento do captador

O cabeçote de posicionamento se move acima do compartimento de alimentação que contém o componente programado.

A máquina alinha o bico com as coordenadas de captação definidas.

Etapa 4: contato do bico

A ponta cerâmica se aproxima da superfície do componente.

A altura correta de captação permite que o bico crie contato adequado sem aplicar pressão excessiva.

Etapa 5: ativação do vácuo

A pressão negativa é aplicada através da abertura de vácuo de Ø1,8 mm.

O componente é mantido contra a ponta do bico.

Etapa 6: levantamento de componentes

O cabeçote de posicionamento levanta o componente do bolso da fita, da bandeja, do alimentador de bastão ou de outro sistema de alimentação.

Etapa 7: inspeção visual

O sistema de visão mecânica verifica a posição, rotação e orientação dos componentes.

O programa de posicionamento calcula a correção necessária.

Etapa 8: Transferência de Componentes

O cabeçote transporta o componente em direção ao local programado da PCB.

O bocal deve manter uma sucção estável durante o movimento e rotação.

Etapa 9: Colocação de PCB

A cabeça de posicionamento abaixa o componente até a pasta de solda ou posição especificada da placa.

A força de posicionamento controlada ajuda a evitar danos aos componentes ou PCB.

Etapa 10: liberação de vácuo

A máquina interrompe o vácuo e libera o componente.

O bico então retorna para o próximo ciclo de colocação.

Tabela de Processo de Trabalho

Como escolher o bico correto

1. Confirme o modelo da máquina

Forneça a designação completa da máquina.

Os exemplos podem incluir:

• CM402.
• CM602.
• Série NPM.
• Série DT.
• Outras configurações compatíveis.

A família de máquinas por si só pode não ser suficiente porque cabeçotes diferentes podem ser instalados na mesma plataforma.

2. Confirme o tipo de cabeçote de posicionamento

O cabeçote de posicionamento determina:

• Interface de montagem do bico.
• Comprimento do bico.
• Método de reconhecimento.
• Tamanho do componente compatível.
• Peso máximo do componente.
• Capacidade de vácuo.
• Velocidade de colocação.

Um bico 240CSN só deve ser encomendado após confirmação da compatibilidade do cabeçote.

3. Verifique a marcação existente do bico

Forneça fotografias nítidas mostrando:

• Corpo completo do bico.
• Ponta captadora de cerâmica.
• Flange.
• Marca de reconhecimento.
• Modelo impresso.
• Etiqueta do número da peça.
• Interface de instalação.

4. Forneça as dimensões dos componentes

Os seguintes dados devem ser incluídos:

5. Examine a superfície do componente

A ponta do bico deve entrar em contato com uma área estável.

Evite selecionar um bico que toque:

• Terminais expostos.
• Etiquetas elevadas.
• Lentes ópticas.
• Abra buracos.
• Capas frágeis.
• Superfícies moldadas irregulares.
• Estruturas elétricas sensíveis.

6. Confirme a área de coleta necessária

O perfil de contato de Ø2,4 mm deve caber na superfície superior estável do componente.

O bico não deve se estender além do corpo do componente nem entrar em contato com estruturas de embalagem adjacentes.

7. Avalie o peso do componente

Componentes mais pesados ​​requerem força de retenção de vácuo suficiente e área de contato estável.

A aceleração dos componentes e a velocidade da máquina também devem ser consideradas.

8. Revise a velocidade de produção

A colocação em alta velocidade cria maiores forças de aceleração.

Um bico que funciona durante o teste manual ainda pode ficar instável em plena velocidade de produção.

9. Confirme os requisitos de reconhecimento

A designação “N” está associada a uma configuração de reconhecimento utilizada por sistemas NPM compatíveis.

Verifique se a máquina requer o recurso de reconhecimento de bico correspondente.

10. Realize um teste experimental

Para um novo aplicativo, comece com:

• Captação em baixa velocidade.
• Verificação manual de componentes.
• Confirmação de reconhecimento de visão.
• Inspeção de posição de colocação.
• Monitoramento da estabilidade do vácuo.
• Aumento gradual da velocidade.

Informações necessárias antes da cotação

Informações completas permitem uma análise de compatibilidade mais rápida e reduzem o risco de receber um bico inadequado.

Controle de qualidade

Verificação do modelo

O modelo do bico e o número da peça devem ser verificados em relação ao pedido de compra.

Inspeção de aparência

O bico deve ser inspecionado quanto a:

• Rachaduras.
• Deformação.
• Contaminação.
• Arranhões pesados.
• Danos por impacto.
• Falta de identificação.
• Desgaste anormal.

Inspeção de Ponta Cerâmica

A ponta captadora de cerâmica deve ter:

• Uma superfície de contato completa.
• Sem chips visíveis.
• Sem grandes danos nas bordas.
• Sem contaminação adesiva.
• Nenhuma abertura bloqueada.

Inspeção de passagem de vácuo

O canal interno deve permitir um fluxo de ar limpo.

Uma passagem bloqueada pode reduzir significativamente o desempenho da captação.

Inspeção da Estrutura de Montagem

A área de instalação deve corresponder à configuração confirmada do cabeçote.

Inspeção de quantidade

A quantidade embalada deve corresponder ao pedido de compra e à lista de embalagem.

Inspeção de embalagens

Cada bico deve ser protegido contra:

• Impacto.
• Pó.
• Umidade.
• Contato ponta a ponta.
• Vibração de transporte.

Tabela de Inspeção Pré-Embarque

Recomendações de instalação

1. Pare a máquina de acordo com o procedimento de manutenção aprovado.
2. Mova o cabeçote de colocação para uma posição de manutenção segura.
3. Remova o bico existente usando o método de manuseio correto.
4. Inspecione a estação do bico quanto a poeira ou material quebrado.
5. Limpe a área de montagem com uma ferramenta de manutenção aprovada.
6. Evite tocar na ponta de cerâmica com os dedos desprotegidos.
7. Instale o bico 240CSN sem força excessiva.
8. Confirme se o bico está encaixado corretamente.
9. Verifique o reconhecimento da máquina.
10. Execute um teste de captação em baixa velocidade.
11. Verifique o alinhamento da visão e a liberação dos componentes.
12. Retome a produção em velocidade total somente após testes estáveis.

Recomendações de manutenção

Inspeção Visual Diária

Verifique a ponta do bico quanto a contaminação visível, rachaduras e desgaste anormal.

Limpeza regular

Use um método de limpeza de bico aprovado pela SMT.

Não insira objetos de metal duro na abertura de cerâmica.

Verificação de desempenho de vácuo

Monitore tendências de erros de coleta e desempenho do vácuo.

Um aumento gradual nos erros pode indicar um bico parcialmente bloqueado.

Inspeção de Colisão

Remova e inspecione o bico imediatamente após uma colisão do cabeçote ou parada anormal da máquina.

Armazenamento adequado

Coloque os bicos em compartimentos individuais.

Evite permitir que as pontas de cerâmica entrem em contato umas com as outras.

Registros de manutenção

Registro:

• Modelo de bico.
• Número da peça.
• Data de instalação.
• Linha de máquinas.
• Posição da cabeça.
• Data da limpeza.
• Histórico de falhas.
• Motivo da substituição.

Cronograma de manutenção recomendado

Os intervalos reais de manutenção dependem do volume de produção, da limpeza da oficina, do material do componente, da condição do alimentador e da velocidade da máquina.

Embalagem

Etiquetas especiais, registros de inspeção ou embalagens personalizadas podem ser discutidas antes da confirmação do pedido.

Vantagens de compra

Limpar dados do produto

O modelo 240CSN e o número de peça N610119486AB são claramente indicados para facilitar o fornecimento.

Assistência de compatibilidade

As informações da máquina, do cabeçote, dos componentes e dos bicos existentes podem ser revisadas antes da confirmação do pedido.

Quantidade flexível

Pedidos de teste, quantidades de manutenção e compras por volume de produção podem ser discutidos.

Embalagem protetora para exportação

A proteção individual ajuda a reduzir danos nas pontas de cerâmica durante o transporte internacional.

Verificação pré-embarque

Modelo do produto, aparência, condição da ponta, passagem de vácuo e quantidade podem ser verificados antes do envio.

Adequado para vários tipos de compradores

Este produto é adequado para:

• Fábricas SMT.
• Fabricantes de eletrônicos.
• Empresas EMS.
• Equipes de manutenção de máquinas.
• Recondicionadores de equipamentos.
• Distribuidores de peças de reposição.
• Empresas comerciais no exterior.
• Fornecedores de serviços técnicos.

Perguntas frequentes

Q1: Qual é o número de peça principal do bico Panasonic 240CSN?

O número da peça principal é N610119486AB. Os compradores devem confirmar a marcação existente do bico, o modelo da máquina, o tipo de cabeçote e a estrutura física antes de fazer um pedido, porque modelos de bicos semelhantes da série 240 não são automaticamente intercambiáveis.

Q2: Quais máquinas podem usar o bico 240CSN?

O bico é comumente associado a configurações selecionadas de máquinas pick-and-place CM, DT e NPM. A compatibilidade depende do cabeçote de posicionamento instalado, da interface do bico, do sistema de reconhecimento e do programa da máquina, e não apenas do nome da família da máquina.

Q3: Quais componentes o bico 240CSN pode captar?

Referências de aplicação típicas incluem pacotes de resistores ou capacitores 3216 e 4532 e componentes de tântalo compatíveis. A adequação real depende das dimensões do componente, peso, altura, formato da superfície superior, centro de captação, configurações de vácuo e velocidade de produção.

Q4: Por que um bico novo ainda produz erros de captação?

O problema pode estar relacionado à posição do alimentador, embalagem dos componentes, fornecimento de vácuo, calibração do cabeçote, altura do coletor, configurações de visão, programação da máquina ou seleção incorreta do bico. O processo completo de coleta deve ser inspecionado antes de substituir peças adicionais.

Q5: Quais informações são necessárias para uma cotação precisa?

Forneça o modelo do bico, número da peça, modelo completo da máquina, tipo de cabeçote de posicionamento, fotografias dos bicos existentes, dimensões do componente, pacote do componente, quantidade necessária, destino de entrega, condição solicitada e quaisquer requisitos especiais de inspeção ou embalagem.

Contate-nos

Contate-nos para saber a disponibilidade do produto, cotação, prazo de entrega, análise de compatibilidade, requisitos de inspeção e acordos de entrega internacional.

Para receber uma oferta mais rápida e precisa, inclua:

• Modelo do produto: 240CSN.
• Número da peça: N610119486AB.
• Modelo completo da máquina.
• Tipo de cabeça de colocação.
• Fotografias de bicos existentes.
• Nome do componente e pacote.
• Dimensões do componente.
• Quantidade necessária.
• País de entrega.
• Data de entrega solicitada.
• Condição necessária do produto.
• Requisitos especiais de embalagem ou inspeção.

Apoiamos pedidos de teste, requisitos de manutenção regular, compra de peças sobressalentes para linhas de produção e consultas de quantidade de distribuidores.
