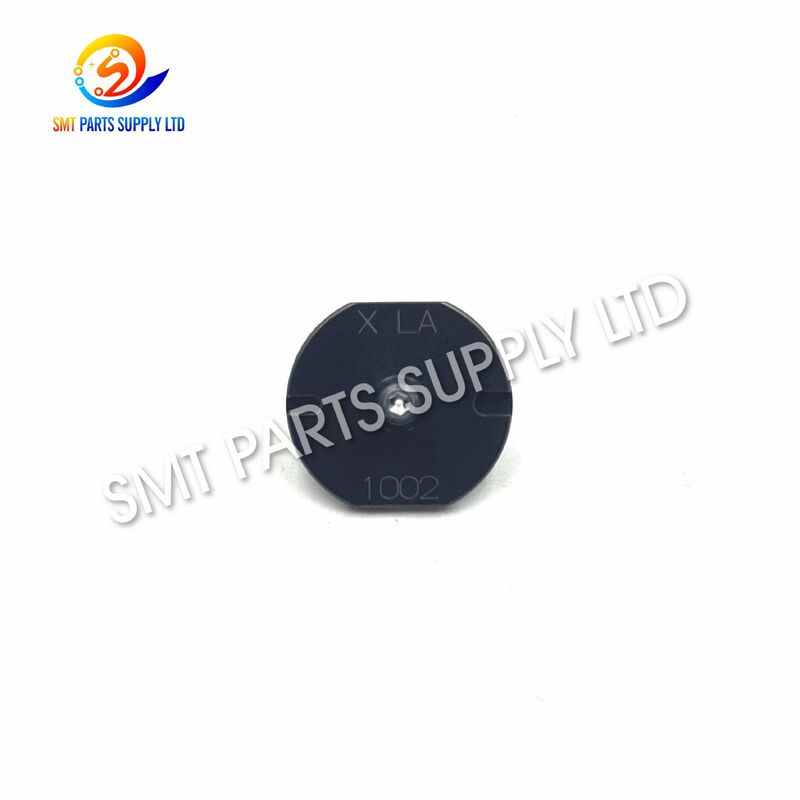

Bocal CM DT NPM KXFX037TA00 da precisão SMT de Panasonic 1002

O bocal de precisão SMT Panasonic 1002 KXFX037TA00 é um componente de vácuo projetado para configurações selecionadas de máquinas de montagem em superfície CM, DT e NPM. Instalado na cabeça de montagem, o bocal coleta componentes eletrônicos de alimentadores de fita, bandejas, tubos ou outros sistemas de suprimento e os transfere para posições de montagem de PCB programadas.

O bocal 1002 é comumente identificado pelo número de peça KXFX037TA00. KXFW1ATAA00 e KXFX03DVA00 também são usados como números de referência cruzada no mercado de peças sobressalentes SMT. Listas de compatibilidade comumente associam o bocal às plataformas CM e DT, enquanto algumas referências de fornecimento também incluem configurações NPM selecionadas. Portanto, a cabeça de montagem, o número do bocal existente e a configuração da máquina devem ser verificados antes da compra. uma pequena, mas crítica, parte de uma linha de produção SMT. Sua condição dimensional, passagem de vácuo, interface de montagem e superfície de coleta podem influenciar diretamente a estabilidade da coleta de componentes, a precisão do reconhecimento, a repetibilidade da montagem, a velocidade de produção e a utilização da máquina.

O bocal Panasonic 1002 é adequado para fabricantes de eletrônicos, fábricas EMS, equipes de manutenção SMT, empresas de serviço de máquinas, distribuidores de peças sobressalentes e instalações de produção que necessitam de um bocal confiável para manutenção preventiva ou substituição de emergência.

Identificação do Produto

Causa: Por que Ocorrem Problemas de Coleta e Montagem

Erros de coleta SMT nem sempre são causados pela própria máquina de montagem. Muitos problemas de produção estão relacionados ao desgaste do bocal, contaminação, seleção incorreta do modelo, posicionamento do alimentador, embalagem do componente, vazamento de vácuo ou configurações de processo inadequadas.

Compreender a causa real ajuda os engenheiros de manutenção a evitar substituições desnecessárias de peças da máquina e a reduzir o tempo de inatividade da produção.

1. Desgaste da Ponta do Bocal

Durante a operação contínua, o bocal entra em contato repetidamente com componentes eletrônicos. O uso a longo prazo pode alterar gradualmente a superfície de coleta, reduzindo a área de vedação eficaz entre o bocal e o componente.

Uma superfície de coleta desgastada pode causar:

• Força de retenção de vácuo fraca.
• Movimento do componente durante a transferência.
• Aumento da frequência de tentativas de coleta.
• Instabilidade de reconhecimento.
• Queda de componentes.
• Deslocamento de montagem.

2. Passagem de Vácuo Bloqueada

Poeira, fragmentos de embalagem, resíduos de adesivo, partículas de pasta de solda e outros contaminantes de produção podem entrar na passagem de vácuo interna.

Mesmo um bloqueio parcial pode reduzir o fluxo de ar e criar um desempenho de coleta instável. A máquina pode continuar operando, mas a confiabilidade da coleta pode diminuir gradualmente.

3. Corpo do Bocal Torto ou Danificado

Um bocal pode ser danificado devido a:

• Impacto acidental.
• Manuseio manual incorreto.
• Armazenamento inadequado.
• Colisão da cabeça de montagem.
• Operação incorreta de troca de bocal.
• Instalação de um modelo de bocal inadequado.

Uma pequena deformação pode fazer com que o componente fique descentralizado, afetando o reconhecimento da câmera e a precisão da montagem.

4. Seleção Incorreta do Bocal

O bocal deve corresponder ao tamanho, peso, forma da superfície, área de coleta e configuração da cabeça da máquina do componente.

Um bocal muito pequeno pode não fornecer sucção suficiente. Um bocal muito grande pode interferir nos terminais do componente, nas bordas da embalagem, nos bolsos do alimentador ou em componentes próximos.

5. Instalação Incorreta

Se o bocal não estiver totalmente instalado na cabeça de montagem, a posição de montagem pode ficar instável.

Possíveis resultados incluem:

• Vazamento de vácuo.
• Rotação do bocal.
• Vibração anormal da máquina.
• Alarme de troca de bocal.
• Falha no reconhecimento do componente.
• Variação da altura de coleta.

6. Interface de Montagem Contaminada

Poeira ou resíduos entre o bocal e o suporte do bocal podem impedir a instalação correta. O bocal pode parecer instalado, mas permanecer ligeiramente inclinado ou mal encaixado.

7. Coordenadas de Coleta Incorretas

Um bocal funcionando corretamente ainda pode apresentar erros de coleta quando as coordenadas do alimentador, a altura de coleta, os dados do componente ou as posições da bandeja estão incorretas.

8. Embalagem Instável do Componente

Fita transportadora danificada, bolsos deformados, tensão excessiva da fita de cobertura, rotação do componente dentro do bolso ou posicionamento irregular da bandeja podem impedir a coleta centralizada.

Problemas Comuns de Produção

Solução: Como o Bocal Panasonic 1002 Suporta a Produção

O bocal Panasonic 1002 KXFX037TA00 oferece uma solução prática quando um bocal existente está desgastado, contaminado, danificado, ausente ou não é mais adequado para produção estável.

Coleta Estável a Vácuo

O bocal transfere a pressão de vácuo da cabeça de montagem para a superfície de coleta do componente. Quando selecionado e instalado corretamente, ajuda a manter uma força de retenção de componente estável durante todo o ciclo de movimento.

Posicionamento Preciso do Componente

Um bocal fabricado corretamente suporta a coleta centralizada. O posicionamento estável do componente permite que o sistema de visão calcule correções precisas nos eixos X, Y e de rotação antes da montagem.

Desempenho de Montagem Repetível

Dimensões de montagem consistentes e geometria de coleta ajudam a máquina a repetir milhares de ciclos de coleta e montagem com menos interrupções.

Redução do Tempo de Inatividade Não Planejado

Manter bocais de reposição em estoque de manutenção permite que as equipes de produção substituam unidades danificadas rapidamente. Isso pode reduzir atrasos causados por compras de emergência e entrega internacional.

Melhora da Eficiência de Manutenção

O bocal pode ser inspecionado, limpo, substituído e armazenado separadamente. As equipes de manutenção podem gerenciar a condição do bocal sem substituir conjuntos de cabeça de montagem maiores e mais caros.

Compra Flexível

O bocal 1002 pode ser encomendado individualmente ou combinado com modelos de bocal adicionais, filtros, suportes, peças de alimentador, correias, sensores, válvulas, motores e outros componentes de reposição SMT.

Vantagens do Produto

Especificações

Aviso de Compatibilidade

Nomes de máquinas sozinhos nem sempre são suficientes para confirmar a compatibilidade do bocal. Máquinas da mesma série podem usar diferentes cabeças de montagem, suportes de bocal, opções de software e revisões de hardware.

Antes de fazer o pedido, os clientes devem fornecer o máximo possível das seguintes informações:

Aviso de Identificação 1002 e 1002N

As referências de bocal 1002 e 1002N não devem ser tratadas automaticamente como produtos idênticos.

O bocal padrão 1002 é comumente listado como KXFX037TA00. O bocal 1002N pode usar um número de peça e estrutura de bocal diferentes. Uma referência de bocal da indústria lista 1002N como N610098970AA, enquanto KXFX037TA00 é listado como o bocal 1002 padrão. uld verificar o código completo do bocal em vez de pedir apenas de acordo com o número “1002.”

Comparação de Modelos de Bocal Relacionados

O bocal 1002 pertence a uma família de bocais numericamente referenciada comumente. Modelos relacionados podem ter diferentes estruturas de coleta, áreas de sucção e faixas de aplicação.

A tabela destina-se apenas à comparação de modelos. Não substitui a verificação da cabeça da máquina e do componente.

Aplicação

Linhas de Montagem de PCB

O bocal é usado em processos automatizados de montagem de PCB onde componentes eletrônicos devem ser coletados de dispositivos de suprimento e montados com precisão em almofadas de pasta de solda.

Produção de Eletrônicos de Consumo

Plataformas de montagem adequadas podem usar o bocal na produção de:

• Produtos para casa inteligente.
• Placas de controle de energia.
• Eletrônicos domésticos.
• Módulos de exibição.
• Equipamentos de áudio.
• Dispositivos de comunicação.
• Acessórios eletrônicos.

Eletrônicos Automotivos

O bocal pode suportar linhas SMT compatíveis na fabricação de:

• Módulos de controle de veículo.
• Placas de sensor.
• Eletrônicos de controle de iluminação.
• Conjuntos de painel de instrumentos.
• Módulos de comunicação.
• Placas de gerenciamento de energia.

Eletrônicos Industriais

Produtos de controle industrial exigem montagem de componentes estável e repetível. Aplicações típicas incluem controladores, fontes de alimentação, sistemas de acionamento, dispositivos de monitoramento, módulos de comunicação e equipamentos de automação.

Produtos de Telecomunicações

Máquinas compatíveis podem usar o bocal para produção de PCB envolvendo equipamentos de rede, módulos de comunicação, roteadores, dispositivos de processamento de sinal e montagens eletrônicas relacionadas.

Produtos de LED e Iluminação

O bocal pode suportar processos adequados de montagem de componentes para placas de driver de LED, controladores de iluminação, produtos de iluminação inteligente e eletrônicos de exibição.

Fabricação por Contrato EMS

Fábricas EMS frequentemente processam múltiplos produtos de PCB e embalagens de componentes. Manter um inventário completo de bocais ajuda a melhorar a flexibilidade de troca e a continuidade da produção.

Manutenção de Equipamentos SMT

Provedores de serviço de máquinas, distribuidores de equipamentos e equipes de manutenção de fábrica podem manter o bocal 1002 em estoque de peças sobressalentes para manutenção preventiva e substituição de emergência.

Tabela de Cenário de Aplicação

Como Funciona

Etapa 1: Seleção do Bocal

O programa de montagem seleciona um bocal de acordo com a embalagem do componente, dimensões, peso, superfície de coleta e configuração da máquina.

Etapa 2: Instalação do Bocal

O bocal é instalado manualmente ou através do sistema de troca automática de bocal da máquina. A interface de montagem deve estar limpa e totalmente engatada.

Etapa 3: Movimento para a Posição de Coleta

A cabeça de montagem se move acima do alimentador, bandeja, tubo ou posição de suprimento de componente programada.

Etapa 4: Descida Controlada

O bocal desce para a altura de coleta programada. A altura correta ajuda o bocal a entrar em contato com o componente sem pressão excessiva.

Etapa 5: Ativação do Vácuo

A máquina ativa a pressão de vácuo através da passagem interna do bocal. O componente é mantido contra a superfície de coleta do bocal.

Etapa 6: Confirmação de Coleta

O equipamento pode verificar valores de vácuo, presença de componente, dados de imagem ou outros sinais de processo para confirmar a coleta bem-sucedida.

Etapa 7: Reconhecimento de Visão

O componente passa pelo sistema de visão da máquina. O sistema mede o desvio posicional e rotacional.

Etapa 8: Correção de Posição

A máquina de montagem calcula valores de correção e ajusta a posição do componente antes da montagem.

Etapa 9: Montagem na PCB

A cabeça se move para a coordenada de PCB programada. O bocal abaixa o componente para a altura de montagem necessária e libera o vácuo.

Etapa 10: Repetição do Ciclo

O bocal continua realizando operações de coleta e montagem de acordo com o programa de produção.

Como a Condição do Bocal Afeta a Produção

Como Escolher o Bocal Correto

1. Verifique o Número de Peça Completo

A referência de pedido recomendada é KXFX037TA00. Os clientes também devem comparar KXFW1ATAA00 e KXFX03DVA00 quando esses números aparecerem em registros ou embalagens existentes.

2. Confirme o Modelo da Máquina

Forneça o modelo completo da máquina em vez de apenas declarar "máquina CM", "máquina DT" ou "máquina NPM".

3. Confirme a Cabeça de Montagem

A cabeça de montagem é um dos fatores de compatibilidade mais importantes. Máquinas da mesma família podem usar diferentes tipos de cabeça.

4. Inspecione o Bocal Existente

Verifique a marcação do modelo, a estrutura de montagem, a forma da ponta, o comprimento do corpo e o design da interface do bocal atualmente instalado.

5. Forneça Fotografias Claras

As fotografias devem mostrar:

• Aparência completa do bocal.
• Ponta do bocal.
• Seção de montagem.
• Perfil lateral.
• Marcações impressas ou gravadas.
• Interface da cabeça de montagem.

6. Verifique a Embalagem do Componente

Forneça o nome e as dimensões da embalagem do componente, incluindo comprimento, largura e altura.

7. Avalie a Superfície de Coleta

O bocal selecionado deve entrar em contato com uma área estável e suficientemente plana. A superfície de coleta não deve interferir em terminais, conectores, etiquetas, cavidades ou seções irregulares da embalagem.

8. Considere o Peso do Componente

Componentes mais pesados exigem área de sucção suficiente e desempenho de vácuo estável.

9. Revise a Velocidade da Máquina

A montagem em alta velocidade cria forças de aceleração e desaceleração. O bocal deve segurar o componente com segurança durante todo o movimento.

10. Teste Antes da Produção em Massa

Após a instalação, realize um teste de produção e monitore:

• Taxa de sucesso de coleta.
• Leituras de vácuo.
• Resultados de reconhecimento.
• Rotação do componente.
• Precisão da montagem.
• Alarmes da máquina.
• Condição da superfície do componente.

Lista de Verificação de Seleção de Bocal

Recomendações de Instalação

1. Pare o equipamento de acordo com o procedimento de manutenção da máquina.
2. Use luvas limpas ou ferramentas aprovadas ao manusear o bocal.
3. Inspecione o suporte do bocal e a interface de montagem antes da instalação.
4. Remova poeira, fragmentos, óleo e resíduos de produção.
5. Confirme que o modelo do bocal corresponde à cabeça de montagem.
6. Instale o bocal na posição e direção corretas.
7. Não force um bocal incompatível no suporte.
8. Execute procedimentos de inspeção ou calibração do bocal quando necessário.
9. Execute um teste em baixa velocidade antes de reiniciar a produção completa.
10. Monitore os valores de vácuo, resultados de reconhecimento e desempenho de coleta.

Limpeza e Manutenção

Práticas de Limpeza Recomendadas

• Inspecione a ponta do bocal regularmente.
• Use ar filtrado limpo e seco.
• Use ferramentas aprovadas para limpeza de bocais.
• Remova contaminantes da passagem de vácuo com cuidado.
• Use uma solução de limpeza adequada quando necessário.
• Seque o bocal completamente antes da instalação.
• Armazene bocais limpos em recipientes rotulados.
• Separe bocais danificados do inventário utilizável.

Ações a Evitar

• Não use pressão de ar excessiva.
• Não insira uma agulha de metal superdimensionada.
• Não polir a superfície de coleta sem aprovação.
• Não use limpadores químicos desconhecidos.
• Não deixe cair o bocal em uma superfície dura.
• Não continue usando um bocal torto.
• Não misture modelos diferentes sem etiquetas.
• Não instale um bocal em um suporte contaminado.

Cronograma de Manutenção Sugerido

Inspeção de Qualidade

Inspeção de Aparência

O bocal deve ser verificado quanto a deformação, arranhões, contaminação, corrosão e danos de manuseio.

Inspeção de Montagem

A seção de montagem deve se encaixar firmemente na interface correspondente da cabeça de montagem.

Inspeção da Passagem de Vácuo

A passagem de sucção interna deve permanecer aberta e livre de contaminação de produção.

Inspeção de Alinhamento

O corpo do bocal e a ponta de coleta devem manter o alinhamento apropriado para um posicionamento estável do componente.

Verificação de Modelo

O modelo e o número de peça do bocal devem ser comparados com o pedido de compra do cliente antes da embalagem.

Inspeção de Embalagem

O bocal deve ser protegido contra impacto, poeira, umidade e movimento durante o transporte internacional.

Tabela de Controle de Qualidade

Embalagem e Entrega

Cada bocal é embalado para reduzir danos causados por vibração, impacto, poeira, umidade e manuseio de modelos mistos.

Por que Manter Estoque de Bocais Sobressalentes

Um bocal de montagem é um componente de produção frequentemente usado. Embora pequeno, a falha do bocal pode parar uma cabeça de montagem inteira ou o processo de produção.

Manter estoque sobressalente oferece vários benefícios:

Perguntas Frequentes

P1: Qual é o número de peça correto para o bocal Panasonic 1002?

O número de peça principal é KXFX037TA00. KXFW1ATAA00 e KXFX03DVA00 também são comumente usados como números de referência cruzada. Os clientes devem comparar a configuração existente do bocal e da cabeça da máquina antes de fazer o pedido.

P2: O bocal 1002 pode ser usado em todas as máquinas CM, DT ou NPM?

Não. A compatibilidade depende da cabeça de montagem instalada, do suporte do bocal, da configuração da máquina e da revisão de produção. Forneça o modelo completo da máquina e as informações da cabeça de montagem para verificação.

P3: O bocal 1002 é o mesmo que o bocal 1002N?

Eles não devem ser considerados automaticamente intercambiáveis. As referências padrão 1002 e 1002N podem usar números de peça e estruturas diferentes. Sempre verifique o código completo do bocal e o número de peça existente.

P4: Quais informações são necessárias para uma cotação precisa?

Forneça o modelo do bocal, número de peça, modelo da máquina, tipo de cabeça de montagem, fotografias do bocal existente, quantidade necessária, condição solicitada, país de entrega e tempo de entrega esperado.

P5: Por que um bocal novo ainda produz erros de coleta?

As causas possíveis incluem seleção incorreta do bocal, desalinhamento do alimentador, altura de coleta inadequada, linhas de vácuo bloqueadas, dados incorretos do componente, fita transportadora danificada, superfícies de componente instáveis ou contaminação dentro do suporte do bocal.

Entre em Contato

Entre em contato conosco para cotações do bocal Panasonic 1002 KXFX037TA00, verificação de compatibilidade, pedidos de amostra, compra de modelos mistos ou requisitos em massa.

Para confirmação mais rápida, inclua:

• Modelo do bocal.
• Número de peça completo.
• Modelo da máquina.
• Tipo de cabeça de montagem.
• Fotografias do bocal existente.
• Quantidade necessária.
• Condição do produto solicitada.
• Lista adicional de peças sobressalentes SMT.
• Destino da entrega.
• Data de entrega necessária.

Suportamos consultas de peça única, pedidos de bocais mistos, listas de peças sobressalentes de manutenção e requisitos de compra em massa para fabricantes de eletrônicos, fábricas EMS, empresas de serviço de máquinas e distribuidores internacionais.

Envie sua consulta detalhada para confirmação de modelo precisa, cotação competitiva, embalagem de exportação protetora e suporte profissional de peças sobressalentes SMT.
