Bocal de formato especial Panasonic KXFX055JA00 1115 para CM402 CM602

Bocal de formato especial Panasonic KXFX055JA00 1115 para CM402 CM602

O bico de formato especial Panasonic KXFX055JA00 1115 é uma peça de manuseio de componentes de precisão desenvolvida para aplicações de máquinas pick-and-place CM402 e CM602 SMT compatíveis. Instalado no cabeçote de posicionamento, o bocal utiliza sucção a vácuo controlada para selecionar, segurar, transferir, alinhar e colocar componentes eletrônicos adequados em placas de circuito impresso.

Ao contrário dos bicos redondos convencionais usados ​​para resistores, capacitores e circuitos integrados padrão, este modelo apresenta um perfil de captação especial destinado a componentes que exigem um formato de contato específico. A seleção correta do bico pode melhorar a vedação a vácuo, a estabilidade dos componentes, a consistência do reconhecimento e a confiabilidade do posicionamento.

O número de peça completo KXFX055JA00 deve ser tratado como referência principal para pedido. Os compradores são aconselhados a fornecer o modelo da máquina, informações do cabeçote de posicionamento, fotografias atuais dos bicos, etiqueta dos bicos e dimensões dos componentes antes de fazer o pedido. Este processo de verificação ajuda a reduzir os riscos de compatibilidade e garante que o bico fornecido atenda aos requisitos reais de produção.

Problemas com bicos SMT podem afetar a eficiência da produção mesmo quando a máquina de colocação, o alimentador e o programa de componentes parecem normais. O bico forma a conexão direta entre o cabeçote da máquina e o componente eletrônico, portanto, pequenas alterações em seu perfil, limpeza, alinhamento ou passagem de vácuo podem criar erros repetidos de produção.

Um bico redondo padrão pode não fornecer área de contato suficiente para um conector, sensor, interruptor, componente de LED, soquete, transformador, componente de blindagem ou outro pacote irregular.

Quando o formato do bico não corresponde à superfície do componente, pode ocorrer vazamento de vácuo. A máquina pode pegar o componente inicialmente, mas o componente pode girar, inclinar ou cair durante o movimento rápido do cabeçote.

O contato repetido com componentes, bolsas do alimentador, bandejas ou posições de coleta incorretas pode desgastar gradualmente a ponta do bico.

Uma superfície de captação desgastada pode mudar:

• Desempenho de vedação a vácuo.
• Altura de captação.
• Posição do componente.
• Pressão de contato.
• Precisão de posicionamento.
• Estabilidade de reconhecimento de visão.

Poeira, resíduos de fluxo, partículas adesivas, detritos de componentes, material de embalagem e contaminação de limpeza podem entrar na passagem do bico.

O fluxo de ar restrito pode levar a:

O corpo do bico deve conectar-se corretamente ao cabeçote de colocação. Arranhões, contaminação, deformação ou desgaste ao redor da interface de montagem podem causar mau assentamento ou vazamento de ar.

Um bico instalado incorretamente também pode afetar a rotação do bico, a altura de captação ou a calibração do cabeçote.

O ponto de captação deve estar próximo da área de suporte estável e do centro de gravidade do componente. Uma posição de partida deslocada pode fazer com que o componente gire ou incline durante a aceleração.

O bocal não pode funcionar corretamente quando os parâmetros da máquina não são adequados. Configurações importantes incluem:

• Altura de captação.
• Altura de colocação.
• Tempo de início do vácuo.
• Tempo de liberação de vácuo.
• Aceleração da cabeça.
• Velocidade de rotação.
• Coordenadas de coleta do alimentador.
• Espessura do componente.
• Dados de reconhecimento de visão.
• Pressão de colocação.

Um bico compatível ainda pode apresentar problemas de coleta quando os componentes estão inclinados, danificados, posicionados incorretamente ou se movendo dentro dos compartimentos do alimentador.

A condição do alimentador, a qualidade da fita, o descascamento da fita de cobertura, o alinhamento da bandeja e a orientação dos componentes devem, portanto, ser inspecionados juntamente com o bocal.

Bicos de aparência semelhante não são necessariamente intercambiáveis. Dois modelos de bicos podem ter diferentes:

• Dimensões de montagem.
• Comprimentos totais.
• Perfis de dicas.
• Tamanhos de orifícios de vácuo.
• Superfícies de captação.
• Referências de rotação.
• Compatibilidade com cabeçote de máquina.

Encomendar apenas por código geral de bico sem verificar o número de peça completo pode resultar em fornecimento incorreto.

KXFX055JA00 fornece um perfil de captação dedicado para componentes eletrônicos compatíveis que podem não ser manuseados de forma confiável com um bico circular convencional.

Uma superfície de contato adequada pode ajudar a criar uma vedação a vácuo mais consistente e melhorar a estabilidade do componente durante o movimento de colocação em alta velocidade.

O número de peça completo KXFX055JA00 deve ser usado como principal referência de compra.

Para uma identificação precisa, os compradores devem fornecer:

Quando o bico correto está limpo, sem danos e instalado corretamente, a passagem de vácuo pode responder de forma consistente durante a coleta e transferência de componentes.

A sucção estável pode ajudar a reduzir:

• Tentativas de coleta falhadas.
• Quedas de componentes.
• Rotação de componentes.
• Interrupções de colocação.
• Frequência de alarme da máquina.
• Desperdício de componentes.
• Intervenção manual de produção.
• Tempo de inatividade não planejado da linha.

As fábricas de produção não devem esperar até que um bico falhe completamente antes de providenciar uma substituição.

Manter quantidades sobressalentes adequadas pode reduzir o tempo de inatividade causado por:

• Impacto acidental do bocal.
• Desgaste normal da ponta.
• Bloqueio de passagem de vácuo.
• Mudança de modelo de produto.
• Perda do bico.
• Ordens de produção emergenciais.
• Prazo de entrega internacional.

O bico KXFX055JA00 é adequado para operações compatíveis de posicionamento de componentes realizadas em equipamentos de coleta e colocação CM402 e CM602.

Pode ser utilizado em ambientes de produção fabricando:

• Eletrônicos de consumo.
• Eletrônica automotiva.
• Equipamento de comunicação.
• Controladores industriais.
• Produtos de iluminação LED.
• Conjuntos de fonte de alimentação.
• Dispositivos domésticos inteligentes.
• Instrumentos eletrônicos.
• Eletrônica médica.
• Produtos de segurança.
• Produtos periféricos de computador.
• Conjuntos de fabricação por contrato.

O bocal pode ser selecionado quando a superfície de captação do componente requer um perfil diferente de um bocal circular padrão.

As possíveis categorias de componentes incluem:

O bico pode ser usado como substituto quando um bico existente apresentar:

• Desgaste visível da ponta.
• Dobra ou deformação.
• Vazamento de vácuo.
• Falha repetida na coleta.
• Bloqueio interno.
• Desgaste da interface de instalação.
• Colisão acidental.
• Desempenho de posicionamento instável.

As fábricas que utilizam equipamentos CM402 ou CM602 podem manter o bico em seu estoque de peças de reposição de acordo com a demanda de produção, frequência de uso do bico e prazo de entrega.

As empresas de manutenção de máquinas podem usar o produto ao inspecionar ou restaurar equipamentos de colocação compatíveis. A condição do bico deve ser avaliada juntamente com o suporte do bico, sistema de vácuo, filtros, cabeçote de posicionamento e status de calibração.

O operador ou engenheiro de manutenção confirma que o número de peça necessário é KXFX055JA00 e verifica o código do bico de referência, o modelo da máquina e a configuração do cabeçote de posicionamento.

Antes da instalação, inspecione o bico quanto a:

• Deformação da ponta.
• Contaminação superficial.
• Aberturas de vácuo bloqueadas.
• Danos corporais.
• Arranhões na interface de montagem.
• Dimensões incorretas.
• Danos na embalagem.

O bico é instalado na interface do cabeçote de posicionamento correspondente. A área de instalação deve estar limpa, corretamente alinhada e livre de detritos.

A instalação incorreta pode causar vazamento de vácuo, instabilidade rotacional, altura anormal ou erros de reconhecimento do bico.

O bico é atribuído dentro do programa da máquina ou estação de bicos de acordo com a configuração do equipamento.

A definição correta do bico deve ser associada ao pacote de componentes correspondente.

Um alimentador de fita, bandeja, alimentador de tubo ou outro sistema de alimentação apresenta o componente na posição de coleta programada.

O componente deve estar corretamente orientado e estável dentro do bolso ou bandeja.

O cabeçote de posicionamento move o bico acima do componente e o abaixa até a altura de coleta programada.

A altura do coletor deve ser precisa o suficiente para criar uma vedação a vácuo sem danificar o componente ou forçá-lo a entrar mais fundo no compartimento do alimentador.

A máquina ativa pressão negativa através da passagem do bico.

A ponta com formato especial entra em contato com a superfície do componente selecionado e cria a força de retenção necessária para a captação.

Dependendo da configuração da máquina, a retirada poderá ser confirmada através de:

• Detecção de vácuo.
• Sensor de altura.
• Reconhecimento de visão.
• Verificação da presença de componentes.
• Monitoramento programado da máquina.

O sistema de visão mede a posição e rotação do componente. A máquina calcula os valores de correção antes da colocação.

A fixação estável do bico é importante porque qualquer movimento durante o reconhecimento pode criar dados de correção imprecisos.

O cabeçote de posicionamento transfere o componente para o local programado da PCB.

Durante este movimento, o bocal deve manter força de vácuo suficiente para resistir à aceleração, rotação e vibração.

A máquina abaixa o componente até a altura de colocação programada e o posiciona nas placas de PCB ou no ponto de montagem designado.

O vácuo é liberado para que o componente permaneça na placa de circuito impresso enquanto o bico se retrai.

O processo se repete de acordo com o programa de colocação. O bico deve ser inspecionado e limpo em intervalos apropriados para manter um desempenho estável.

Use KXFX055JA00 como referência principal de pedido. Não selecione o produto apenas porque outro bico possui um código de quatro dígitos ou aparência externa semelhante.

Indique se o bico será instalado em:

• CM402.
• CM602.
• Outra máquina que requer verificação técnica.

A configuração exata da máquina é importante porque máquinas da mesma série podem usar cabeçotes de posicionamento diferentes.

Forneça o modelo do cabeçote ou fotografias nítidas da área atual de instalação do bico.

As informações principais ajudam a verificar:

• Estilo de montagem do bico.
• Dimensões da interface.
• Estrutura de rotação.
• Conexão a vácuo.
• Requisito de comprimento do bico.
• Método de reconhecimento de máquina.

Envie fotografias mostrando:

1. Corpo completo do bico.
2. Dica de coleta.
3. Perfil lateral.
4. Interface de montagem.
5. Etiqueta do número da peça.
6. Código do bico.
7. Bocal ao lado de uma régua ou escala.

Forneça as seguintes informações do componente:

A melhor superfície de captação é normalmente plana, estável, limpa e suficientemente grande para criar uma vedação a vácuo.

Evite posicionar o bico sobre:

• Buracos.
• Etiquetas flexíveis.
• Marcações elevadas.
• Áreas ópticas frágeis.
• Superfícies curvas.
• Estruturas mecânicas móveis.
• Superfícies irregulares.
• Materiais porosos.

Antes de substituir o bico por um modelo diferente, revise:

• Biblioteca de componentes.
• Atribuição do bico.
• Coordenadas de coleta.
• Altura de captação.
• Tempo de vácuo.
• Método de reconhecimento.
• Velocidade de rotação.
• Aceleração de transferência.
• Altura de colocação.
• Pressão de colocação.

A condição exigida deve ser declarada claramente antes da cotação.

As quantidades de compra recomendadas dependem de:

• Número de máquinas.
• Número de cabeçotes compatíveis.
• Volume de produção.
• Frequência de uso do componente.
• Histórico de substituição de bicos.
• Política de estoques de emergência.
• Prazo de entrega.
• Próximos projetos de produção.

Antes de fazer um pedido de grande volume, solicite a confirmação com base no número da peça, fotografias, configuração da máquina e informações do componente.

Um pedido de amostra pode ser apropriado quando a compatibilidade não puder ser confirmada apenas pela documentação.

Verifique o bico quanto a contaminação, deformação, aberturas bloqueadas, marcas de captação anormais e problemas de instalação.

Use um processo profissional de limpeza de bicos adequado para peças SMT de precisão.

Não use:

• Fio de metal duro.
• Agulhas afiadas sem procedimentos controlados.
• Ferramentas abrasivas.
• Produtos químicos agressivos.
• Pressão mecânica excessiva.
• Limpeza ultrassônica descontrolada de alta potência.

Mantenha a passagem interna livre de poeira, resíduos de pasta de solda, partículas adesivas, restos de fita e fragmentos de componentes.

Armazene cada bico separadamente em uma caixa protetora limpa ou em um porta-bico.

Evite colocar a ponta de precisão diretamente contra uma bancada de metal ou outra superfície dura.

Quando os problemas de coleta persistirem após a limpeza, inspecione o alimentador, o sistema de vácuo, o suporte do bico, o filtro, as coordenadas de coleta e as configurações da máquina antes de concluir que o novo bico está com defeito.

Substitua o bico quando:

• A ponta está visivelmente deformada.
• O corpo está dobrado.
• A passagem de vácuo não pode ser limpa.
• A estabilidade da pickup permanece inaceitável.
• A precisão do posicionamento torna-se inconsistente.
• A interface de montagem está danificada.
• Alarmes repetidos afetam a eficiência da produção.

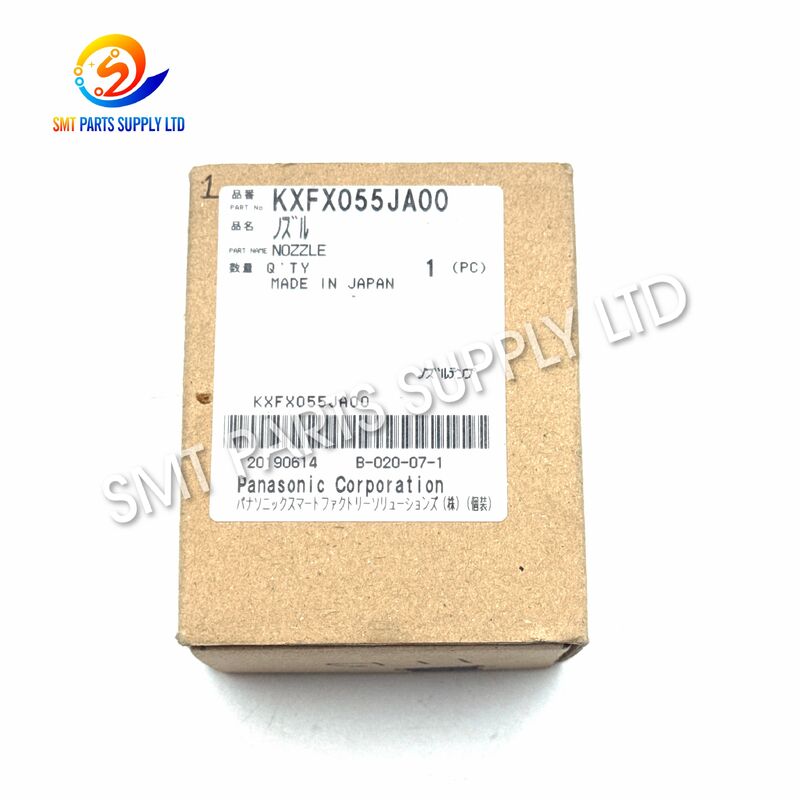

Cada bico KXFX055JA00 deve ser embalado individualmente para proteger o perfil de captação e a interface de montagem.

1. Confirme o número da peça e a quantidade.
2. Inspecione a aparência do bico.
3. Proteja a ponta do bico.
4. Coloque o bico em um recipiente individual ou capa protetora.
5. Adicione material de amortecimento.
6. Anexe uma etiqueta de identificação clara.
7. Coloque as peças dentro de uma caixa resistente de exportação.
8. Sele a caixa com segurança.
9. Prepare a lista de embalagem e os documentos de envio.
10. Providencie transporte rastreável.

Os pedidos são processados ​​de acordo com o número completo da peça KXFX055JA00, modelo da máquina e informações técnicas fornecidas pelo cliente.

Pedidos de teste de peça única, quantidades de manutenção e pedidos de reposição de produção maiores podem ser discutidos de acordo com a disponibilidade.

Os clientes podem fornecer informações sobre máquinas e componentes para verificação preliminar antes do envio.

O bico pode ser fornecido junto com:

• Alimentadores e peças de alimentação.
• Correias transportadoras.
• Sensores.
• Válvulas solenóides.
• Motores.
• Motoristas.
• Filtros.
• Cabos.
• Placas de máquinas.
• Porta-bicos.
• Outras peças de máquinas SMT.

Os produtos de precisão são embalados cuidadosamente para reduzir o risco de impacto, contaminação e danos no transporte.

Soluções de remessa expressa, aérea e combinada estão disponíveis para clientes na Europa, América do Norte, Sudeste Asiático e outros mercados internacionais.

KXFX055JA00 é geralmente identificado para aplicações CM402 e CM602 compatíveis. No entanto, a configuração exata do cabeçote de posicionamento, o perfil atual do bico e o programa da máquina devem ser verificados antes do pedido, pois as informações da série da máquina por si só podem não confirmar a compatibilidade completa.

A referência do produto fornecida identifica-o como 1115, mas os códigos dos bicos podem diferir entre listas de peças sobressalentes e bancos de dados de fornecedores. Use o número de peça KXFX055JA00 completo como referência principal e forneça fotografias do bico existente para confirmação.

Forneça KXFX055JA00, o modelo da máquina, o tipo de cabeçote de colocação, a quantidade necessária, a condição preferida do produto, o país de destino e fotografias nítidas do bico existente. As dimensões ou desenhos dos componentes são úteis quando a compatibilidade do captador deve ser avaliada.

Não. A adequação do coletor depende das dimensões do componente, peso, perfil da superfície superior, centro de gravidade, área de vedação disponível, velocidade de produção, configurações de vácuo e orientação do coletor. Testes de amostra são recomendados para componentes novos ou incomuns.

Verifique a instalação do bico, o nível de vácuo, a altura do coletor, a posição do alimentador, a estabilidade dos componentes, os resultados de reconhecimento de visão, a precisão da rotação, a altura de posicionamento e a qualidade do posicionamento final antes de iniciar a produção contínua de alto volume.

Procurando o bico de formato especial Panasonic KXFX055JA00 1115 para equipamentos CM402 ou CM602?

Por favor, envie as seguintes informações para uma cotação rápida e precisa:

• Número da peça: KXFX055JA00.
• Código de referência do bico: 1115.
• Modelo de máquina.
• Tipo de cabeça de colocação.
• Quantidade necessária.
• Condição necessária do produto.
• Fotografias de bicos existentes.
• Desenho ou dimensões do componente.
• País de destino.
• Prazo de entrega previsto.

Entre em contato conosco para saber a disponibilidade atual, preço, confirmação de compatibilidade, detalhes da embalagem e planos de envio internacional.
