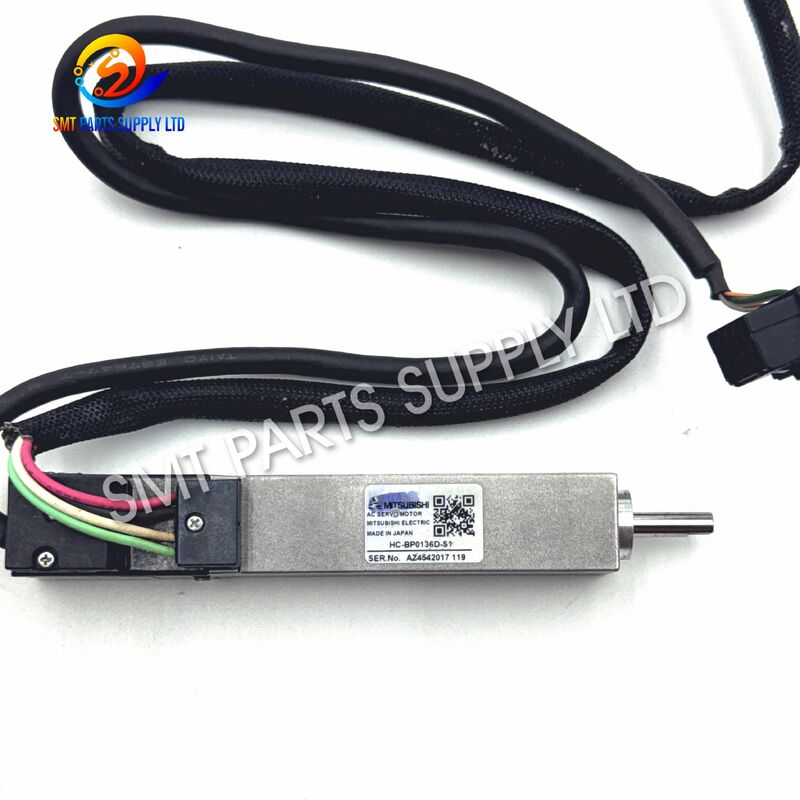

Motor de eixo T MITSUBISHI HC-BP0136D-S1 10W KE2070/2080/FX-3 40044533 AZ4542017

MITSUBISHI HC-BP0136D-S1 10W Motor Eixo T KE2070/2080/FX-3 40044533 AZ4542017

O MITSUBISHI HC-BP0136D-S1 é um motor servo AC compacto de 10W desenvolvido para movimento rotativo de precisão em equipamentos industriais automatizados. Em máquinas de montagem SMT compatíveis, ele é comumente instalado como um motor de eixo T ou eixo teta, controlando a posição rotacional do mecanismo de montagem durante a captação, alinhamento e montagem de componentes.

O motor é comumente associado ao número de peça de equipamento 40044533 e é usado em configurações selecionadas das máquinas de montagem KE-2070, KE-2080 e FX-3. Ele fornece aceleração controlada, posicionamento responsivo e movimento rotativo repetível necessário para montagem de PCB de alta velocidade.

Este motor de reposição é adequado para manutenção de máquinas, recuperação de linha de produção, estoque preventivo de peças sobressalentes e reparo de eixo de cabeça. Os compradores devem confirmar o modelo completo HC-BP0136D-S1, número de peça do equipamento, tipo de conector, estrutura do eixo, pontos de montagem, modelo da máquina e etiqueta do motor existente antes de fazer o pedido. As marcações de referência AZ4542017 e 119 também devem ser comparadas com o componente removido.

O motor de eixo T controla o movimento rotacional do mecanismo de montagem. Durante a produção SMT, os componentes eletrônicos não devem apenas ser transferidos para as coordenadas X e Y corretas, mas também devem ser girados para o ângulo de montagem necessário.

Um motor de eixo T funcionando corretamente ajuda a máquina a:

Quando o motor se torna instável, a cabeça de montagem pode falhar em atingir o ângulo comandado, gerar alarmes de eixo, produzir ruído anormal ou criar orientação inconsistente do componente. Diagnóstico e substituição oportunos podem ajudar a restaurar a operação da máquina e prevenir danos mecânicos ou elétricos adicionais.

Várias condições operacionais podem levar à falha, redução da precisão ou desempenho instável de um motor servo de eixo T SMT.

Aceleração, desaceleração e mudanças de direção contínuas podem afetar gradualmente rolamentos, o eixo do motor, acoplamentos e mecanismos rotativos conectados. Desgaste excessivo pode produzir vibração, ruído ou instabilidade rotacional.

Poeira, resíduos de graxa, fragmentos de componentes, partículas de pasta de solda e outros contaminantes de produção podem entrar na área de instalação do motor. Contaminação acumulada pode aumentar a resistência mecânica e afetar a dissipação de calor.

Um mecanismo de cabeça travado, acoplamento danificado, eixo desalinhado ou seção rotativa restrita pode colocar carga excessiva no motor. Substituir o motor sem corrigir a causa mecânica pode resultar em falha repetida.

Um cabo de motor quebrado, terminal solto, conector contaminado, contato danificado ou falha intermitente na fiação pode criar sintomas semelhantes à falha do motor. O cabo e o conector devem, portanto, ser inspecionados antes da substituição.

Sistemas servo dependem de feedback de posição para manter movimento controlado. Instabilidade de feedback pode causar alarmes de posicionamento, movimento rotacional incorreto, oscilação ou falha em completar a inicialização.

Ventilação restrita, sobrecarga contínua, alta temperatura ambiente ou má transferência de calor podem aumentar a temperatura operacional. Superaquecimento repetido pode encurtar a vida útil do motor.

O motor opera como parte de um sistema de controle servo completo. Parâmetros incorretos, eletrônica de acionamento danificada, energia instável ou falhas na placa de controle podem afetar o desempenho do motor, mesmo quando o motor em si está mecanicamente em bom estado.

Alinhamento incorreto do eixo, força de aperto excessiva, tensão do cabo, impacto durante a montagem ou um modelo de substituição inadequado podem causar operação anormal após a instalação.

Esses sintomas não provam sempre que o motor está defeituoso. Uma inspeção completa do motor, cabo, conector, montagem mecânica, driver e histórico de alarmes da máquina é recomendada.

Substituir o motor original pelo HC-BP0136D-S1 corretamente identificado pode ajudar a restaurar o movimento estável do eixo T quando os testes confirmam que o motor existente está defeituoso.

Um processo de substituição adequado deve incluir as seguintes etapas:

Substituir apenas o motor pode não resolver o problema quando a falha original foi causada por um mecanismo travado, cabo danificado, saída incorreta do driver ou falha da placa de controle. Por esse motivo, todo o sistema do eixo deve ser verificado antes que o motor de substituição seja energizado.

Apenas as especificações claramente mostradas na etiqueta real do motor ou confirmadas pelo registro de peças do equipamento devem ser usadas como critérios finais de compra. Valores elétricos, atribuições de pinos do conector, dimensões do eixo, características do encoder e dimensões de instalação não devem ser assumidos apenas de um motor de aparência semelhante.

O formato compacto do motor é adequado para mecanismos de máquinas onde o espaço de instalação é limitado, mas o controle rotativo responsivo é necessário.

O motor suporta movimento angular controlado do mecanismo de montagem, ajudando a máquina a orientar os componentes antes da montagem.

A designação HC-BP0136D-S1 identifica uma configuração específica do motor. O sufixo completo é importante porque motores com um número base semelhante podem usar eixos, sistemas de feedback, conectores, cabos ou especificações internas diferentes.

O motor pode ser estocado como uma peça sobressalente crítica para fábricas que operam equipamentos de montagem compatíveis. Manter uma substituição confirmada disponível pode reduzir o tempo de espera durante uma avaria inesperada.

O modelo HC-BP0136D-S1 e o número de peça comum do equipamento 40044533 permitem que engenheiros de manutenção e departamentos de compras comparem a substituição com os registros da máquina e o motor removido.

A embalagem protetora pode ajudar a reduzir o risco de danos no conector, cabo, eixo e carcaça durante o transporte internacional.

A principal aplicação é o eixo rotacional de um mecanismo de montagem. O motor recebe comandos do sistema de controle da máquina e gira o bico ou conjunto de cabeça relacionado para o ângulo programado.

Pode ser usado ao reparar um conjunto de cabeça afetado por alarmes rotacionais, movimento teta instável, ruído anormal do motor ou posicionamento servo falho.

Instalações de reparo profissional podem usar o motor para solução de problemas, substituição, reconstrução de cabeças e teste funcional de equipamentos compatíveis.

Provedores de serviços de fabricação de eletrônicos podem manter o motor em estoque de manutenção para reduzir a interrupção da produção quando ocorre uma falha confirmada do motor de eixo T.

Distribuidores que atendem usuários de máquinas de montagem podem estocar o item para clientes que necessitam de substituição de motor específica do modelo.

Fábricas que operam várias máquinas compatíveis podem manter um ou mais motores confirmados como peças sobressalentes de emergência, especialmente quando o tempo de inatividade do equipamento tem um alto custo de produção.

Referência da Máquina

O HC-BP0136D-S1 opera dentro de um sistema servo em malha fechada.

O controlador da máquina de montagem calcula o ângulo rotacional necessário de acordo com os dados do componente, posição de captação, resultados de visão e coordenadas de montagem da PCB.

A eletrônica de controle servo relacionada envia energia elétrica controlada para o motor. O comando determina a direção, velocidade, aceleração e posição alvo.

O motor converte energia elétrica em rotação mecânica controlada. Este movimento é transferido através do eixo, acoplamento ou mecanismo de cabeça conectado.

O sistema servo recebe feedback representando a posição do motor. O controlador compara a posição real com a posição comandada.

Quando existe uma diferença entre a posição comandada e a real, o controlador ajusta a saída do motor até que o ângulo necessário seja alcançado dentro da tolerância permitida.

Após a conclusão da correção rotacional, o processo de montagem continua. O componente é montado na PCB no ângulo programado.

Sequência Típica de Operação SMT

Estágio de Produção

A designação correta é:

Não ignore o sufixo “D-S1”. Números de modelo semelhantes podem não ser eletricamente ou mecanicamente intercambiáveis.

40044533

Verifique se o registro de peças da máquina ou o componente original mostra:

O número de peça do equipamento fornece uma referência adicional para aquisição.

AZ4542017 / 119

Forneça o modelo exato do equipamento, como KE-2070, KE-2080 ou FX-3. Inclua o número de série da máquina, se possível.

Envie uma fotografia clara mostrando:

Motivo

Posição dos furos de montagem

• Diâmetro do eixo
• Comprimento do eixo
• Design da extremidade do eixo
• Direção da saída do cabo
• Tipo de conector
• Comprimento do cabo
• Arranjo do encoder
• Orientação de instalação
• 6. Confirme a Condição do Produto
• As condições disponíveis podem incluir:

Uso Recomendado

Um alarme de eixo T também pode ser causado pelo cabo, conector, driver, placa de controle, acoplamento, rolamento, mecanismo de cabeça ou configuração de parâmetro. Confirmar o componente realmente falho reduz custos de substituição desnecessários.

Informações Necessárias

Cada motor deve ser verificado de acordo com a condição oferecida antes do envio.

Verificação completa do modelo

• Inspeção da condição da etiqueta
• Comparação das marcações de referência
• Confirmação da quantidade
• Inspeção de Aparência
• Condição da carcaça

• Condição do conector
• Condição do cabo
• Condição dos pontos de montagem
• Inspeção de danos visíveis
• Inspeção de contaminação
• Inspeção Funcional
• O teste funcional depende da condição do motor, equipamento disponível e acordo de pedido. Os testes podem incluir inspeção de continuidade, inspeção de isolamento, avaliação de rotação, inspeção de feedback ou operação baseada em máquina, onde instalações adequadas estão disponíveis.

O motor deve ser fixado para evitar movimento dentro da caixa. O eixo, cabo e conector requerem proteção adicional contra impacto e compressão.

Camada de Embalagem

A instalação deve ser realizada por pessoal de manutenção qualificado.

Desligue o equipamento e siga os procedimentos de segurança elétrica.

Registre a rotação do cabo existente e a orientação do motor.

1. Verifique o mecanismo mecânico quanto a resistência.
2. Compare as etiquetas do motor antigo e de substituição.
3. Confirme se o eixo de substituição e as dimensões de montagem correspondem.
4. Inspecione o cabo, conector e componentes de driver relacionados.
5. Durante a instalação:
6. Não bata no eixo do motor.

Não force o motor em um acoplamento desalinhado.

1. Evite puxar ou torcer o cabo do motor.
2. Aperte os fixadores de montagem uniformemente.
3. Mantenha o conector limpo e totalmente encaixado.
4. Restaure corretamente as braçadeiras de cabo e as capas protetoras.
5. Após a instalação:
6. Verifique o movimento mecânico livre antes da operação completa.

Ligue a máquina de acordo com o procedimento de manutenção.

1. Complete o retorno à origem ou a inicialização do eixo.
2. Observe a máquina quanto a alarmes, ruído, vibração e aquecimento anormal.
3. Realize a calibração quando necessário.
4. Execute um teste de montagem controlado antes da produção em massa.
5. Recomendações de Manutenção
6. Item de Manutenção

Controle Preciso do Modelo

Um pedido mínimo de uma peça suporta substituição de emergência e recuperação de máquina.

Condições novas originais e usadas originais testadas podem ser cotadas de acordo com a disponibilidade de estoque e o orçamento do cliente.

O motor pode ser embalado para envio para fábricas de eletrônicos, empresas de manutenção SMT, distribuidores e centros de reparo na Europa, América do Norte, Sudeste Asiático e outros mercados industriais.

Os clientes podem fornecer fotografias da etiqueta do motor, informações da máquina e quantidade necessária para comparação antes da cotação.

Condição, quantidade, tempo de entrega, garantia, embalagem e termos de envio podem ser confirmados antes que o pedido seja finalizado.

1. HC-BP0136D-S1 é um motor servo ou um driver servo?

O motor é comumente documentado para configurações selecionadas das máquinas de montagem SMT KE-2070, KE-2080 e FX-3, geralmente em uma aplicação de eixo T ou eixo teta. Como as revisões da máquina podem diferir, a compatibilidade deve ser confirmada usando a etiqueta original, número de peça 40044533, conector, eixo e informações do número de série da máquina.

HC-BP0136D-S1 é o modelo principal do motor, enquanto 40044533 é o número de peça comum do equipamento documentado. AZ4542017 e 119 devem ser tratados como marcações de referência ou de etiqueta adicionais, a menos que a documentação do equipamento do comprador os identifique de forma diferente. Uma fotografia clara do motor original é recomendada antes de fazer o pedido.

Por favor, forneça o modelo completo do motor, número de peça do equipamento, modelo da máquina, número de série da máquina, quantidade necessária, condição de produto preferida, país de destino e fotografias claras da etiqueta do motor original, conector, cabo, eixo e lado de montagem. Esses detalhes ajudam a confirmar a compatibilidade e as opções de entrega.

A instalação deve ser realizada por pessoal de manutenção treinado. Antes de ligar a máquina, confirme o modelo, eixo, dimensões de montagem, conector, rotação do cabo e movimento mecânico. O cabo relacionado, sistema de acionamento, acoplamento e mecanismo de cabeça também devem ser inspecionados. Inicialização, calibração e produção de teste podem ser necessários após a substituição.

Para preço, status de estoque, condição do produto, confirmação de compatibilidade, tempo de entrega e custo de envio, envie as seguintes informações:

Número de peça do equipamento: 40044533

• Marcações de referência: AZ4542017 / 119
• Modelo e número de série da máquina
• Quantidade necessária
• País de destino
• Fotografias claras do motor existente
• Informações claras do produto nos permitem verificar a configuração solicitada e preparar uma cotação precisa rapidamente.
