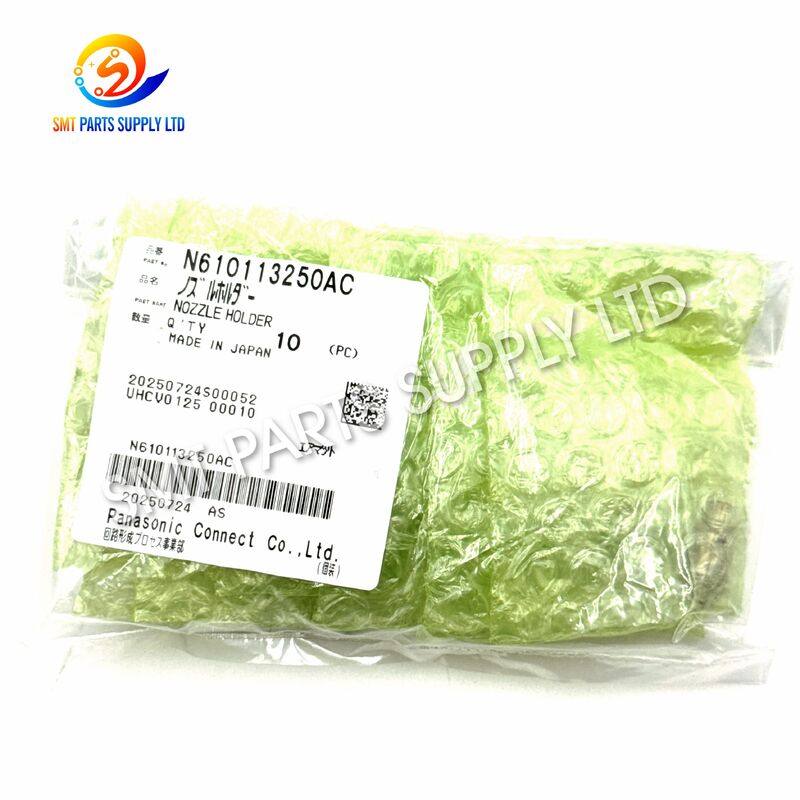

Suporte de bico sinterizado Panasonic N610113250AC para colocação SMT CM402 de 8 cabeças

Suporte de Bico Sinterizado Panasonic N610113250AC para CM402 8-Cabeças SMT

O Panasonic N610113250AC é um suporte de bico sinterizado de precisão projetado para uso em mecanismos de cabeça de montagem SMT compatíveis. Ele suporta a instalação, posicionamento, orientação e movimento repetido do bico de montagem durante as operações automatizadas de captação e montagem de componentes.

Este componente é comumente referenciado para aplicações de montagem SMT CM402 de 8 cabeças. Durante a produção, o suporte de bico funciona continuamente enquanto a máquina capta componentes de alimentadores, os transporta através do processo de reconhecimento de visão e os monta com precisão em placas de circuito impresso.

Um suporte de bico corretamente combinado ajuda a manter a fixação estável do bico, o deslocamento vertical suave, a captação confiável por vácuo e o desempenho consistente de montagem. O N610113250AC é adequado para manutenção preventiva, reforma de cabeças de montagem, reparo de emergência de máquinas e estoque crítico de peças sobressalentes.

Como as máquinas podem ter diferentes configurações de cabeça e revisões de engenharia, os compradores devem confirmar o número completo da peça, sufixo, modelo da máquina, tipo de cabeça e componente existente antes de fazer um pedido.

O N610113250AC é um componente de suporte mecânico instalado dentro de uma cabeça de montagem SMT compatível. Seu propósito principal é segurar e orientar o bico usado para captar componentes eletrônicos de alimentadores e montá-los em pads de PCB.

Embora o suporte de bico seja relativamente pequeno, ele participa de cada ciclo de montagem de componentes. Uma máquina de produção pode completar milhares de movimentos repetidos por hora, tornando a estabilidade, a precisão dimensional, a operação suave e a instalação correta especialmente importantes.

O suporte deve funcionar em conjunto com o bico, eixo, mola, vedação, circuito de vácuo, cabeça de montagem, sensores e sistema de controle. Desgaste ou dano em qualquer componente conectado pode afetar o desempenho de captação e montagem.

O bico de montagem entra em contato direto ou levanta componentes eletrônicos, mas seu desempenho também depende do suporte que o sustenta.

Um suporte corretamente selecionado e instalado pode ajudar a fornecer:

• Instalação estável do bico.
• Movimento vertical suave.
• Posicionamento preciso do bico.
• Captação repetível de componentes.
• Apresentação consistente de componentes para a câmera de visão.
• Movimento de retorno confiável do bico.
• Redução de folga mecânica.
• Operação estável durante produção de alta velocidade.
• Calibração mais fácil da cabeça de montagem.
• Menor risco de falhas repetidas de captação.

Um suporte incorreto ou desgastado pode causar movimento inconsistente, folga excessiva, deslocamento do bico, altura de captação anormal ou desempenho irregular do vácuo.

Dois suportes de bico podem parecer semelhantes, mas ter estruturas internas, tolerâncias dimensionais, interfaces de instalação ou sufixos de revisão diferentes. O número completo da peça deve, portanto, ser verificado antes de fazer um pedido.

O suporte opera repetidamente durante cada ciclo de captação e montagem. Com o tempo, as superfícies de contato, áreas de orientação e interfaces internas podem se desgastar.

Resultados típicos incluem:

• Aumento da folga mecânica.
• Posicionamento instável do bico.
• Movimento vertical irregular.
• Redução da repetibilidade de montagem.
• Vibração anormal do bico.

Ambientes de produção SMT podem conter poeira de componentes, partículas de PCB, névoa de óleo, resíduos de pasta de solda, material adesivo e outros contaminantes.

A contaminação pode causar:

• Movimento restrito do suporte.
• Aumento do atrito interno.
• Bloqueio da passagem de vácuo.
• Má fixação do bico.
• Ação de retorno irregular.

O bico pode colidir com:

• Alimentadores posicionados incorretamente.
• Componentes elevados na PCB.
• Fixadores de placa.
• Bordas de bandeja.
• Componentes desalinhados.
• Coordenadas de montagem programadas incorretamente.

A força de impacto pode passar pelo bico e danificar ou deformar o suporte.

Instalar um bico inadequado, forçar o bico em posição ou não fixá-lo corretamente pode colocar estresse anormal no suporte.

O suporte pode ser danificado por:

• Ferramentas de remoção inadequadas.
• Força de instalação excessiva.
• Produtos químicos de limpeza incorretos.
• Lubrificantes não aprovados.
• Desmontagem imprópria.
• Contaminação durante a manutenção.

Usar um suporte de aparência semelhante com o sufixo errado pode causar ajuste inadequado, movimento restrito, altura incorreta do bico, vazamento de vácuo ou problemas de calibração.

Durante um projeto completo de reconstrução da cabeça, o suporte pode ser substituído juntamente com molas, vedações, eixos, buchas, filtros e outros componentes de desgaste.

Esses sintomas também podem ser causados por bicos, válvulas de vácuo, filtros, vedações, sensores, molas, eixos, alimentadores, dados de calibração ou programação da máquina. Uma diagnóstico completo deve ser realizado antes de substituir peças.

Verifique o suporte instalado e registre o número completo, incluindo o sufixo AC. Não identifique o componente apenas pela aparência.

Forneça as seguintes informações:

• Modelo da máquina.
• Número de série da máquina.
• Modelo da cabeça de montagem.
• Número de posições da cabeça.
• Marcação do suporte existente.
• Número do conjunto da cabeça.

Fotografias claras devem mostrar:

• Vista frontal.
• Vista traseira.
• Perfil lateral.
• Interface de montagem.
• Abertura interna.
• Marcação visível do número da peça.
• Posição de instalação na cabeça.

Compare os suportes original e de substituição para:

• Dimensões gerais.
• Pontos de montagem.
• Conexão do bico.
• Superfícies de orientação.
• Interface da mola.
• Passagens de ar ou vácuo.
• Diâmetro interno.
• Perfil externo.
• Sufixo de revisão.

Inspecione as seguintes peças antes da instalação:

• Bico de montagem.
• Eixo do suporte.
• Mola.
• Vedação.
• Bucha.
• Filtro.
• Válvula de vácuo.
• Sensor da cabeça.
• Interface de troca de bico.

Substituir apenas o suporte pode não resolver uma falha causada por outro componente danificado.

A instalação deve ser concluída por técnicos treinados usando ferramentas limpas e procedimentos de manutenção aprovados.

Após a instalação, complete:

• Inspeção de movimento manual.
• Teste de instalação do bico.
• Teste de vácuo.
• Inspeção de altura do bico.
• Calibração da cabeça.
• Verificação de captação.
• Teste de precisão de montagem.
• Teste de produção controlada.

Os sufixos AA, AB e AC podem representar revisões de design, processo, material, fornecedor ou dimensionais.

Para pedidos precisos:

• Corresponder o número completo da peça.
• Não remover o sufixo da consulta.
• Não assumir que todas as revisões são intercambiáveis.
• Confirmar a BOM da máquina sempre que possível.
• Comparar a peça existente antes da instalação.
• Solicitar confirmação técnica para máquinas modificadas ou reconstruídas.

O suporte de bico N610113250AC é adequado para as seguintes aplicações.

Usado para substituir um suporte desgastado ou danificado durante a manutenção programada do equipamento.

Mantido como peça sobressalente crítica para reduzir o tempo de inatividade após uma falha na cabeça de montagem.

Instalado durante a reconstrução profissional de conjuntos de cabeça antigos ou muito usados.

Adequado para fábricas de serviços de fabricação de eletrônicos que operam linhas de montagem de PCB de alto volume.

Aplicável a fabricantes que produzem:

• Eletrônicos automotivos.
• Placas de controle industrial.
• Equipamentos de comunicação.
• Eletrônicos de consumo.
• Produtos de iluminação LED.
• Dispositivos eletrônicos médicos.
• Conjuntos de fonte de alimentação.
• Produtos de casa inteligente.

Usado por engenheiros de serviço para diagnóstico de máquinas, manutenção, reforma e reparo no local do cliente.

Adequado para inspeção e recondicionamento de máquinas SMT usadas antes da calibração, teste de produção ou revenda.

Distribuidores regionais podem estocar N610113250AC para clientes SMT locais que necessitam de serviço de substituição rápido.

O bico de montagem é instalado ou suportado pelo mecanismo do suporte de bico. O suporte mantém a posição necessária do bico dentro da cabeça de montagem.

A cabeça de montagem se move rapidamente em direção ao local de captação do alimentador. O suporte mantém a estabilidade do bico durante a aceleração e desaceleração.

O bico se move para baixo em direção ao componente eletrônico. O suporte orienta este movimento e ajuda a manter o posicionamento correto.

A máquina ativa o sistema de vácuo. O ar é aspirado através do bico, permitindo que o componente seja levantado do alimentador.

A cabeça de montagem transporta o componente do alimentador para a câmera de visão ou diretamente para a área de montagem da PCB.

A câmera verifica a posição, ângulo, forma e orientação do componente. O suporte estável do bico ajuda a fornecer apresentação repetível do componente.

A cabeça se move para a coordenada programada da PCB. O bico viaja para baixo e monta o componente sobre a pasta de solda ou adesivo.

O vácuo é liberado, permitindo que o componente permaneça na PCB.

O bico retorna à sua posição inicial, e a máquina inicia o próximo ciclo de montagem.

O método de seleção mais seguro é usar o número completo da peça N610113250AC.

Não envie a consulta apenas como:

• N610113250.
• Suporte CM402.
• Suporte de bico Panasonic.
• Suporte de oito cabeças.

Essas descrições podem não identificar a revisão necessária com precisão.

A mesma plataforma de máquina pode usar diferentes conjuntos de cabeça. Indique se a aplicação é uma configuração de 8 cabeças e forneça a etiqueta da cabeça quando disponível.

Compare a substituição com o componente removido antes da instalação.

As opções de fornecimento disponíveis podem incluir:

Fotografias ajudam a identificar:

• Forma do produto.
• Interface de montagem.
• Marcações visíveis.
• Diferenças de revisão.
• Local do dano.
• Componentes relacionados.

Para manutenção de emergência, comprar uma unidade funcional e uma unidade de backup pode reduzir o tempo de inatividade futuro.

Fábricas que operam várias máquinas compatíveis podem preparar estoque de acordo com o uso histórico e os cronogramas de manutenção.

A lista de materiais da máquina, o manual de manutenção ou o desenho do conjunto da cabeça devem ser tratados como a referência de compatibilidade primária.

Fornecer informações completas ajuda a reduzir atrasos na cotação e seleção incorreta de peças.

A identificação completa N610113250AC deve ser verificada em relação à solicitação de compra do cliente.

O suporte deve ser verificado quanto a:

• Rachaduras.
• Corrosão.
• Deformação.
• Danos por impacto.
• Contaminação superficial.
• Arranhões anormais.
• Interfaces danificadas.

Áreas de montagem, superfícies de contato do bico, áreas de orientação e passagens de ar visíveis devem ser inspecionadas.

Onde a estrutura permitir, o suporte deve ser verificado quanto a resistência anormal, travamento, folga excessiva ou movimento irregular.

O suporte deve ser protegido individualmente contra poeira, umidade, impacto e contato com peças metálicas mais pesadas.

Fotografias podem ser fornecidas antes do envio quando os clientes exigem confirmação do número da peça, condição ou aparência.

A instalação deve ser realizada por técnicos de manutenção SMT qualificados.

1. Pare o equipamento de acordo com o procedimento aprovado.
2. Isole a energia elétrica, o ar comprimido e o vácuo, quando necessário.
3. Remova a tampa da cabeça de montagem de acordo com o manual de manutenção.
4. Registre a posição e orientação do suporte original.
5. Remova o componente antigo usando ferramentas adequadas.
6. Inspecione o bico, eixo, mola, vedação, bucha e peças próximas.
7. Limpe cuidadosamente a área de instalação.
8. Instale o N610113250AC sem força excessiva.
9. Confirme que o mecanismo se move livremente.
10. Restaure os sistemas da máquina.
11. Realize a calibração da cabeça.
12. Complete os testes de captação e montagem.
13. Execute um teste de produção controlado.

Não retifique, fure, dobre ou modifique o suporte para encaixar em um conjunto incompatível.

• Inspecione o mecanismo do suporte de bico durante a manutenção programada da cabeça.
• Mantenha a área da cabeça de montagem limpa.
• Substitua bicos danificados prontamente.
• Evite usar produtos químicos de limpeza não aprovados.
• Não aplique lubrificante em excesso.
• Inspecione vedações, molas, eixos e filtros relacionados.
• Armazene suportes de substituição em embalagens individuais.
• Rotule todo o inventário com o sufixo completo.
• Mantenha peças originais e compatíveis separadas.
• Registre a data de instalação e o histórico de manutenção.
• Investigue falhas repetidas antes de instalar outro suporte.
• Complete a calibração após a substituição mecânica, quando necessário.

Armazene o suporte em um ambiente limpo, seco e protegido.

Práticas recomendadas incluem:

• Mantenha o componente selado até a instalação.
• Evite que poeira entre nas aberturas.
• Evite contato direto com peças mecânicas pesadas.
• Não toque em superfícies de precisão com as mãos sujas.
• Use etiquetas de inventário individuais.
• Separe as revisões AA, AB e AC.
• Aplique controle de estoque primeiro a entrar, primeiro a sair.
• Registre os resultados da inspeção de recebimento.
• Proteja o componente contra umidade e materiais corrosivos.

As opções de envio podem incluir:

• DHL.
• FedEx.
• UPS.
• Frete aéreo internacional.
• Conta de courier do cliente.
• Remessa consolidada com outras peças sobressalentes SMT.

O número completo N610113250AC pode ser declarado em cotações, faturas, listas de embalagem e etiquetas de embalagem.

Os clientes podem encomendar pequenas quantidades para testes, manutenção de emergência ou estoque crítico de peças sobressalentes.

Diferentes condições de fornecimento podem ser cotadas de acordo com os requisitos da máquina e os orçamentos de compra.

O suporte pode ser fornecido juntamente com:

• Bicos SMT.
• Alimentadores.
• Sensores.
• Válvulas solenoides.
• Filtros.
• Correias.
• Motores.
• Placas de controle.
• Peças de cabeça de montagem.
• Componentes de transportador.

Os clientes podem solicitar fotografias ou confirmação de marcação visível antes do envio.

Os pedidos podem ser preparados para clientes na Europa, América do Norte, Sudeste Asiático, Oriente Médio e outros mercados internacionais.

Peças de reposição SMT requerem identificação precisa. Componentes de aparência semelhante podem não ter as mesmas dimensões, interfaces, materiais ou níveis de revisão.

Um fornecedor especializado pode ajudar os clientes a:

• Reduzir pedidos incorretos.
• Verificar números completos de peças.
• Identificar diferenças de sufixo.
• Comparar opções originais e compatíveis.
• Consolidar múltiplos produtos.
• Preparar estoque de emergência.
• Melhorar a comunicação entre engenheiros e equipes de compras.
• Reduzir atrasos causados por informações incompletas do produto.
• Organizar embalagem e envio internacional.

Não. O N610113250AC é um componente de suporte de bico instalado dentro de um mecanismo de cabeça de montagem compatível. Não é uma unidade de cabeça completa, conjunto de bico completo, motor, eixo, sensor ou trocador de bico.

O bico não está incluído, a menos que seja especificamente listado na cotação. O suporte, bico, eixo, mola, vedação, filtro e peças relacionadas podem usar números de peça separados.

Os números pertencem à mesma família de números base, mas a intercambialidade de revisão não deve ser assumida. Os compradores devem confirmar a BOM da máquina, a configuração da cabeça, as dimensões e a peça instalada antes da substituição.

Não. Falhas de captação também podem ser causadas por bicos danificados, vazamento de vácuo, filtros bloqueados, válvulas defeituosas, sensores, alimentadores, vedações, dados de calibração ou programação da máquina.

Por favor, forneça o número completo da peça, quantidade necessária, modelo da máquina, configuração da cabeça, condição necessária, país de destino e fotografias claras do suporte existente, sempre que disponíveis.

Para cotações de preço, confirmação de estoque, identificação técnica, peças novas originais, peças novas compatíveis e pedidos consolidados de peças sobressalentes SMT, entre em contato:

Por favor, inclua o número completo da peça, modelo da máquina, configuração da cabeça, quantidade, condição preferida, país de destino e fotografias da peça existente. Informações completas nos permitem preparar uma cotação mais rápida e precisa.
