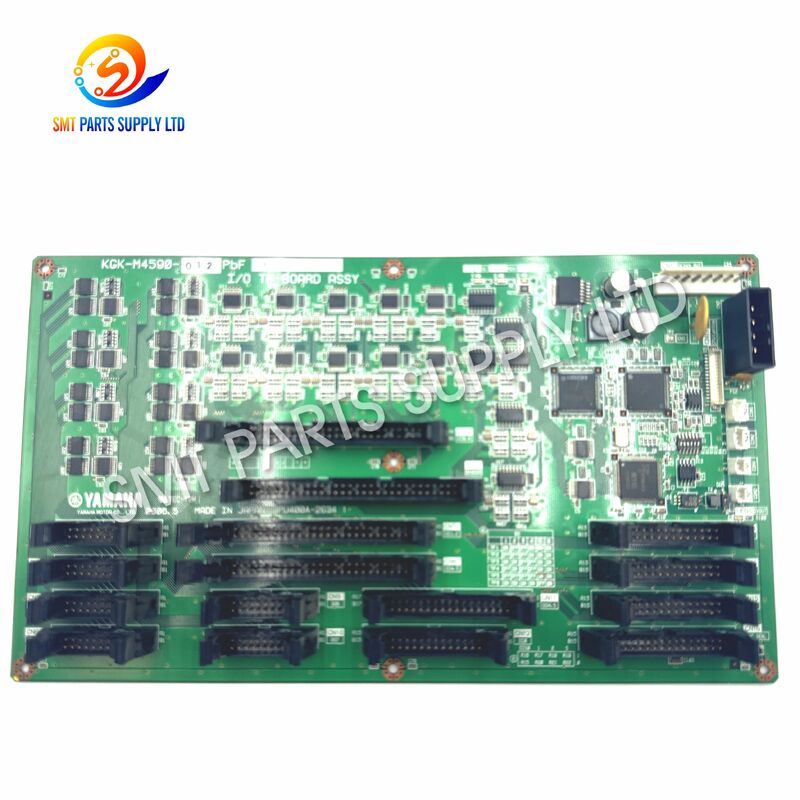

Yamaha KGK-M4590-012 1072125 I/O TF Control Board para máquinas SMT YS12F YG12F

A Yamaha KGK-M4590-012, também identificada pelo número de referência 1072125, é uma placa de controle I/O TF destinada a equipamentos de colocação de montagem em superfície Yamaha YS12F e YG12F compatíveis. A placa está associada ao sistema de controle de alimentação de bandeja da máquina e fornece uma interface elétrica entre o sistema de controle central, sensores, interruptores, relés, válvulas solenóides, motores e outros dispositivos operacionais relacionados à bandeja.

Em um ambiente de produção SMT automatizado, o sistema de alimentação de bandejas deve detectar com precisão as posições das bandejas, confirmar o movimento mecânico, receber comandos operacionais e retornar sinais de status ao controlador da máquina. A placa KGK-M4590-012 ajuda a coordenar esses sinais de entrada e saída para que a unidade da bandeja possa operar de acordo com o programa da máquina e a sequência de segurança.

O Yamaha YS12F foi desenvolvido como um montador compacto e flexível capaz de suportar diferentes formatos de fornecimento de componentes, incluindo fornecimento automático de bandeja multinível. As informações oficiais do produto da Yamaha descrevem o YS12F como compatível com um dispositivo de fornecimento de bandeja para troca automática de paletes de 15 níveis, tornando os componentes de controle relacionados à bandeja importantes para manter a flexibilidade da máquina.

Esta placa de controle é adequada para projetos de manutenção, solução de problemas, reforma e substituição envolvendo máquinas YS12F ou YG12F compatíveis. Como as versões da placa de controle podem variar de acordo com o ano de produção, configuração da bandeja, versão do software, disposição dos conectores e especificação da máquina, os compradores devem verificar o número completo da peça e o layout físico da placa antes de fazer o pedido.

Uma placa de controle SMT opera continuamente enquanto a máquina de colocação está funcionando. Ele recebe sinais de entrada de baixa tensão, processa instruções de controle e alterna dispositivos de saída de acordo com a sequência da máquina. Com o tempo, estresse elétrico, contaminação, vibração, componentes envelhecidos, energia instável, manutenção incorreta ou falha de dispositivo externo podem afetar o desempenho da placa.

Uma placa TF de E/S instável ou danificada pode causar operação intermitente da bandeja, reconhecimento incorreto do sensor, falha na saída do atuador ou alarmes relacionados à comunicação. No entanto, sintomas semelhantes também podem resultar de cabos danificados, sensores defeituosos, válvulas solenóides defeituosas, aterramento deficiente, obstrução mecânica ou parâmetros incorretos da máquina. Portanto, é necessária uma solução de problemas adequada antes de substituir a placa.

Os seguintes sintomas podem indicar um problema no circuito de controle do alimentador de bandeja:

Uma placa não deve ser substituída apenas porque o movimento de uma bandeja falhou. Um processo de diagnóstico completo pode evitar substituições desnecessárias e reduzir o tempo de inatividade da produção.

A placa de controle de E/S TF KGK-M4590-012 1072125 oferece uma opção prática de substituição quando a placa original foi confirmada como defeituosa ou não consegue manter a operação estável de controle da bandeja. A instalação de uma placa correspondente corretamente pode restaurar a interface elétrica necessária para monitoramento do sensor da bandeja, transmissão de comandos, feedback de status e controle do dispositivo de saída.

Uma placa de controle de substituição selecionada corretamente pode ajudar os clientes:

• Restaure o circuito de controle de alimentação da bandeja.
• Reduza interrupções inesperadas de produção.
• Recuperar a coordenação do sinal do sensor e do atuador.
• Apoiar manutenção preventiva e reforma de equipamentos.
• Evite substituir todo o conjunto de alimentação da bandeja.
• Prolongue a vida útil dos equipamentos de colocação SMT existentes.
• Mantenha estoque de placas sobressalentes para linhas de produção críticas.
• Reduza o tempo de solução de problemas quando ocorrer uma falha verificada na placa.
• Melhore a resposta de manutenção para plataformas de máquinas mais antigas.
• Apoie o reparo de emergência quando a placa original não estiver disponível.

Antes da instalação, o engenheiro deve confirmar que:

1. A máquina foi totalmente desligada.
2. A energia elétrica residual foi descarregada.
3. A proteção ESD adequada está sendo usada.
4. Todos os conectores são identificados antes da remoção.
5. O número da peça da placa original corresponde à substituição.
6. A revisão da placa e as posições dos conectores são compatíveis.
7. Sensores e atuadores externos não estão em curto-circuito.
8. Não existe obstrução mecânica no mecanismo da bandeja.
9. Os parâmetros da máquina são copiados quando aplicável.
10. A instalação é realizada por pessoal de manutenção treinado.

Substituir uma placa de controle sem corrigir uma carga externa em curto pode danificar a placa substituta. O circuito conectado deve, portanto, ser inspecionado antes que a energia seja restaurada.

As classificações elétricas exatas devem ser confirmadas na documentação original da máquina e na etiqueta da placa. A placa deve ser tratada como um conjunto eletrônico industrial específico da máquina, em vez de um controlador programável universal.

Nenhuma tensão elétrica, corrente, quantidade de canal ou atribuição de conector deve ser presumida sem verificar a documentação de serviço aplicável da máquina.

A placa KGK-M4590-012 1072125 destina-se a equipamentos de posicionamento Yamaha SMT compatíveis, incluindo:

O lançamento oficial do YS12F da Yamaha descreve a máquina como um montador de superfície compacto e flexível projetado para lidar com vários formatos de fornecimento de componentes. Ele também identifica um dispositivo automático de fornecimento de bandeja de 15 níveis como parte da capacidade flexível de manuseio de componentes da máquina.

Esta placa pode ser usada na fabricação de instalações de produção SMT:

• Produtos eletrônicos de consumo.
• Conjuntos eletrônicos automotivos.
• Equipamento de controle industrial.
• Dispositivos de comunicação.
• Produtos de controle de LED.
• Conjuntos de fonte de alimentação.
• Equipamento eletrônico médico.
• Dispositivos de segurança e monitoramento.
• Produtos para casa inteligente.
• Produtos periféricos de computador.
• Módulos eletrônicos.
• Conjuntos de PCB de pequenos lotes e modelos mistos.
• Serviços de fabricação de eletrônicos de alto mix.
• Protótipo e produção de engenharia.
• Módulos de controle eletrônico de substituição.

Quando uma máquina de produção para devido a uma falha confirmada na placa de controle da bandeja, uma placa KGK-M4590-012 compatível pode ser instalada para reduzir o tempo de inatividade e restaurar a produção.

As fábricas que operam múltiplas máquinas YS12F ou YG12F podem manter uma placa testada em estoque. Isto permite que as equipes de manutenção respondam rapidamente, sem esperar por compras internacionais.

Uma máquina usada pode conter placas eletrônicas envelhecidas, contaminadas, reparadas ou instáveis. A substituição da placa I/O TF afetada pode fazer parte de um programa completo de renovação do equipamento.

Os engenheiros de manutenção podem usar uma placa de trabalho conhecida para testes de comparação. Isso pode ajudar a distinguir a falha da placa de problemas mecânicos, de sensor, fiação, motor, válvula ou.

Durante a relocalização da máquina, os conectores, placas ou cabos podem ser danificados devido ao manuseamento incorreto. Uma placa de substituição correspondente pode suportar o recomissionamento após a instalação na nova fábrica.

Equipamentos de colocação mais antigos podem permanecer produtivos por muitos anos quando peças elétricas e mecânicas críticas estiverem disponíveis. A manutenção de placas eletrônicas sobressalentes pode ajudar a prolongar a vida útil da máquina.

O KGK-M4590-012 funciona como uma interface de entrada/saída dentro do sistema de controle de bandeja da máquina SMT. Ele não posiciona componentes de forma independente nem move bandejas fisicamente. Em vez disso, ajuda a transferir comandos e informações de status entre o controlador da máquina e os dispositivos de campo relacionados à bandeja.

Os canais de entrada geralmente recebem sinais elétricos de dispositivos de campo como:

• Sensores de presença de bandeja.
• Sensores de posição.
• Interruptores de limite.
• Intertravamentos de porta ou tampa.
• Sensores de posição do cilindro.
• Sinais de motor pronto.
• Contatos de condição de segurança.
• Sensores mecânicos de posição inicial.
• Sensores de confirmação de nível de bandeja.
• Módulos de controle externos.

Quando um sensor muda de estado, a entrada da placa correspondente comunica a mudança ao sistema de controle da máquina.

Os canais de saída podem controlar ou comandar:

• Válvulas solenóides pneumáticas.
• Relés eletromagnéticos.
• Lâmpadas indicadoras.
• Circuitos de controle de motor.
• Mecanismos de bloqueio.
• Dispositivos de elevação de bandejas.
• Dispositivos de transferência de bandeja.
• Indicadores de alarme.
• Módulos de controle auxiliares.
• Outros atuadores específicos da máquina.

O sinal de saída deve ser considerado um comando de controle. O movimento real depende do dispositivo conectado, do circuito de alimentação, da alimentação pneumática, da condição do cabo e da condição mecânica.

Os sistemas de bandejas usam intertravamentos para evitar movimentos incorretos. Por exemplo, um comando de levantamento de bandeja só pode ser permitido depois que uma porta for fechada, um movimento anterior for concluído e o mecanismo estiver em uma posição segura.

A placa suporta este processo recebendo os sinais de condição necessários e transmitindo comandos de saída de acordo com a sequência do controlador. Quando falta o feedback esperado, a máquina pode parar e exibir um alarme para proteger o equipamento e os componentes.

A placa faz parte de uma rede de controle maior. Seu desempenho depende de:

Uma falha em qualquer sistema relacionado pode produzir sintomas semelhantes aos de uma falha na placa. Recomenda-se uma inspeção completa do sistema.

Antes do envio, as placas disponíveis podem ser verificadas de acordo com a condição do produto e capacidade de teste.

A condição exata deve ser confirmada na cotação. Os compradores não devem presumir que todas as unidades disponíveis são novas.

A seleção correta é essencial porque placas com aparência semelhante podem ter circuitos, atribuições de conectores, revisões ou aplicações de máquina diferentes.

Forneça o seguinte:

1. Marca da máquina.
2. Modelo completo da máquina.
3. Número de série da máquina.
4. Número de peça original da placa.
5. Todos os números de revisão.
6. Fotografia frontal da placa.
7. Fotografia do verso da placa.
8. Fotografia em close da etiqueta.
9. Fotografia do lado do conector.
10. Código de alarme da máquina atual.
11. Descrição da falha.
12. Configuração do sistema de bandejas.
13. Condição necessária do produto.
14. País de entrega.
15. Quantidade necessária.

O identificador primário deve serKGK-M4590-012. O número adicional1072125também deve ser comparado quando aparece na placa original ou nos registros de peças da máquina.

Não selecione a placa apenas pelo modelo da máquina. Uma única série de máquinas pode usar diferentes revisões de placa de acordo com a data de fabricação, especificação regional, equipamento de bandeja opcional ou modificação de engenharia.

Fotografias nítidas são particularmente úteis para verificar:

• Quantidade de conectores.
• Cor do conector.
• Codificação do conector.
• Arranjo de relé.
• Posição do fusível.
• Posição dos LEDs.
• Disposição dos componentes.
• Formato de PCB.
• Furos de montagem.
• Informações do rótulo.
• Marcações de revisão.
• Vestígios de reparos anteriores.

Para uma seleção mais confiável, a placa substituta deve corresponder visualmente à placa original e ter o mesmo número de peça principal.

O cliente deverá solicitar a confirmação de:

• Fotografias reais do produto.
• Condição do produto.
• Estado de teste.
• Termos de garantia.
• Prazo de entrega.
• Método de embalagem.
• Custo de envio.
• Condições de devolução.
• Resultado de correspondência técnica.
• Descrição da fatura comercial.

Somente técnicos qualificados devem instalar a placa. A máquina deve ser desconectada da energia elétrica antes de abrir o quadro elétrico ou a seção de controle da bandeja.

A preparação recomendada inclui:

• Desligue a máquina normalmente.
• Desligue a desconexão elétrica principal.
• Aguarde que a energia armazenada seja descarregada.
• Siga os procedimentos de bloqueio de fábrica.
• Use uma pulseira ESD.
• Use uma superfície de trabalho à prova de ESD.
• Fotografe todas as posições dos cabos.
• Identifique os conectores antes da remoção.
• Evite tocar nos pinos dos componentes.
• Mantenha os parafusos e suportes organizados.

Após a instalação, verifique:

• A inicialização da máquina está normal.
• Nenhum novo alarme aparece.
• A unidade de bandeja é inicializada corretamente.
• Os sensores mudam de status corretamente.
• As saídas são ativadas corretamente.
• O movimento da bandeja é suave.
• A detecção da posição inicial é estável.
• Os intertravamentos funcionam corretamente.
• A sequência de fornecimento de componentes está normal.
• A temperatura da placa não é anormal.
• Os conectores permanecem firmemente instalados.
• A operação de ciclo repetido é estável.

As placas de controle industrial exigem condições operacionais limpas e estáveis.

Para armazenamento de longo prazo:

• Mantenha a placa dentro de uma bolsa protetora contra ESD.
• Use embalagens resistentes a choques.
• Armazene em local limpo e seco.
• Evite a luz solar direta.
• Evite alta umidade.
• Evite gases corrosivos.
• Evite que objetos pesados ​​pressionem o PCB.
• Não empilhe placas desprotegidas.
• Rotule a placa com seu número de peça e status de teste.
• Inspecione as placas armazenadas periodicamente.

As placas de controle eletrônico são vulneráveis ​​à eletricidade estática, impacto, umidade e danos aos conectores. Uma embalagem de exportação adequada é, portanto, importante.

• DHL.
• FedEx.
• UPS.
• Envio aéreo internacional.
• Despachante designado pelo cliente.
• Envio consolidado com outras peças SMT.
• Entrega expressa para necessidades urgentes de produção.

O tempo de entrega depende da condição do produto, requisitos de teste, quantidade, destino e serviço de envio.

Para receber uma cotação precisa, envie:

Fornecer informações completas permite uma verificação de compatibilidade mais rápida e reduz atrasos nas cotações.

Não necessariamente. A compatibilidade depende do número da placa original, da revisão da PCB, da disposição do conector, do número de série da máquina, da configuração da alimentação da bandeja e da especificação do software. Forneça fotografias nítidas da placa original e sua etiqueta antes de fazer o pedido. A correspondência apenas do modelo da máquina não é suficiente para a confirmação final.

A placa é usada como interface de entrada e saída associada à seção de controle de alimentação de bandeja da máquina. Ele recebe sinais de sensores e interruptores, envia comandos para relés ou atuadores e suporta a coordenação de status entre a unidade de bandeja e o controlador central da máquina.

Pode resolver o problema quando o teste confirmar que a placa original está com defeito. No entanto, os alarmes de movimento da bandeja também podem ser causados ​​por sensores danificados, conectores soltos, válvulas solenóides defeituosas, falha de cabo, alimentação instável, obstrução mecânica ou configurações incorretas da máquina. O diagnóstico completo é recomendado antes da substituição.

A condição disponível depende do estoque atual. As opções de fornecimento podem incluir unidades novas, usadas originais, usadas testadas, reparadas, recondicionadas ou trocadas. A cotação deve indicar claramente a condição, status do teste, termos de garantia, fotografias, prazo de entrega e requisitos de devolução.

Forneça o modelo da máquina, número de série, número de peça da placa original, marcas de revisão, configuração do sistema de bandeja, código de alarme da máquina e fotografias nítidas de ambos os lados da placa original. Fotografias de conectores e etiquetas são especialmente importantes para uma correspondência precisa.

Procurando por umPlaca de controle de E/S TF Yamaha KGK-M4590-012 1072125para sua máquina SMT YS12F ou YG12F?

Envie-nos as fotografias originais da placa, modelo da máquina, número de série, informações de alarme, quantidade necessária e país de destino. Nossa equipe verificará o número da peça visível, o layout do conector, a revisão da placa e os detalhes da aplicação antes de preparar uma cotação.

Apoiamos fábricas SMT, empresas de manutenção de equipamentos, prestadores de serviços de fabricação eletrônica, revendedores de máquinas e especialistas em reforma em todo o mundo.

Contate-nos para:

• Confirmação de compatibilidade.
• Fotografias reais do produto.
• Disponibilidade de estoque.
• Opções de condições usadas novas ou testadas.
• Assistência técnica de correspondência.
• Suporte para substituição de emergência.
• Envio combinado com outras peças de reposição SMT.
• Entrega expressa internacional.
• Cotações de compras em massa.
• Cooperação de longo prazo em peças de reposição.

Envie sua consulta com o número da peça KGK-M4590-012 e o número de referência 1072125 para uma resposta mais rápida.
