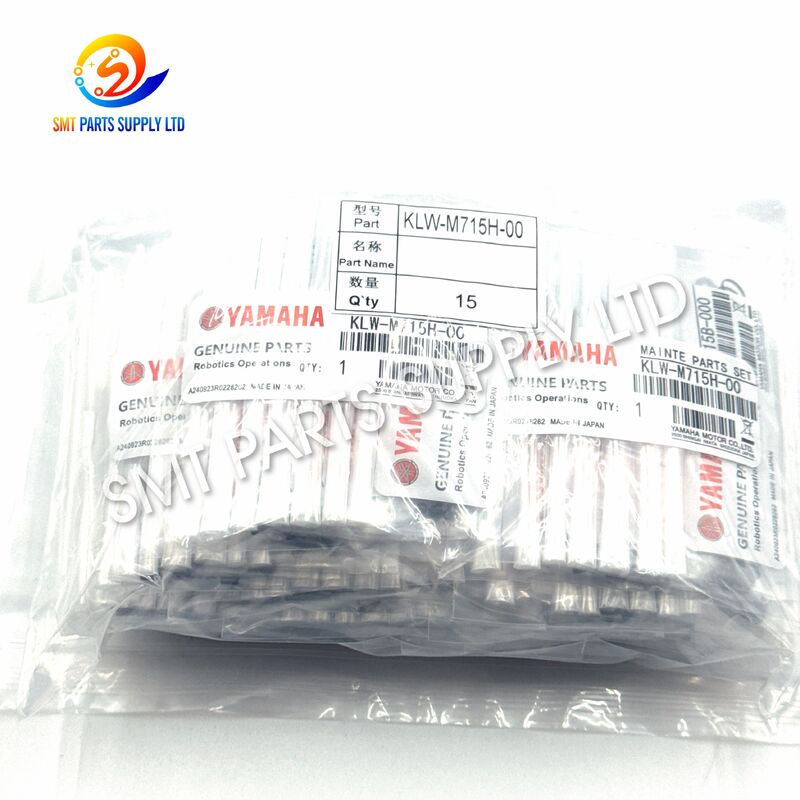

Yamaha KLW-M715H-00 HM Kit de manutenção da cabeça para máquinas SMT YSM10 YSM20R - Solução de manutenção preventiva e reparação da cabeça

Kit de manutenção de cabeçote Yamaha KLW-M715H-00 HM YSM10 YSM20R

O kit de manutenção Yamaha KLW-M715H-00 foi projetado para manutenção e reparo de rotina do cabeçote de posicionamento HM usado nas máquinas pick-and-place Yamaha YSM10 e YSM20R SMT. Ele combina vários componentes do cabeçote com manutenção frequente em um pacote conveniente, simplificando a compra de peças sobressalentes, o planejamento de manutenção preventiva e a preparação para reparos de emergência.

O kit referenciado inclui elementos de filtro KLW-M8527-001, componentes de junta KLW-M715B-000, molas de lâmina KG7-M7137-A03, molas de placa KLW-M714W-000, parafusos de cabeça panela 90990-08J016 e 90990-17J081 e 90990-17J082 Anéis de vedação. KLW-M8527-001 é comumente identificado como um filtro de cabeçote YSM10/YSM20, enquanto KLW-M715B-000, KG7-M7137-A03 e KLW-M714W-000 são identificados respectivamente como junta, mola de lâmina e mola de placa.

Ao substituir peças de serviço contaminadas, comprimidas, fatigadas ou desgastadas, o pessoal de manutenção pode ajudar a preservar a vedação a vácuo, o movimento do bico, a estabilidade de coleta dos componentes e a operação confiável do cabeçote. O kit é adequado para manutenção programada, projetos de revisão de cabeçotes, trabalhos de solução de problemas e inventário de peças sobressalentes de fábrica.

KLW-M715B-000 está listado como uma junta, KLW-M714W-000 como uma mola de placa e 90990-08J016 como um parafuso de cabeça panela nas informações de acessórios de cabeça HM referenciadas.

As referências 90990-17J081 e 90990-17J082 são identificadas como O-rings usados ​​nas posições aplicáveis ​​dos bicos Yamaha.

Importante:As quantidades dos componentes e a configuração exata do kit de manutenção devem ser confirmadas em relação ao número de série da máquina, tipo de cabeçote, configuração do bico, manual de manutenção ou peças removidas existentes antes do pedido.

Os cabeçotes de posicionamento SMT operam continuamente em alta velocidade. Durante cada ciclo de produção, o cabeçote executa repetidamente movimento vertical, geração de vácuo, coleta de componentes, reconhecimento de componentes, rotação, posicionamento e liberação de vácuo.

Mesmo pequenos componentes de serviço estão expostos a movimentos mecânicos repetidos, variações de pressão, contaminação e mudanças de temperatura. Sua condição pode afetar gradualmente o desempenho da cabeça.

O filtro ajuda a manter partículas e resíduos de produção longe de passagens de ar sensíveis. Durante a operação, poeira, detritos de componentes, névoa de óleo e outros contaminantes podem acumular-se dentro do material do filtro.

Um filtro contaminado pode restringir o fluxo de ar e aumentar o tempo necessário para criar um vácuo de captação estável.

Uma junta é continuamente comprimida entre as superfícies de contato. Após uso prolongado, ele pode ficar achatado, endurecido, deformado ou danificado.

Quando a qualidade da vedação diminui, o sistema de vácuo pode exigir mais tempo para atingir o nível necessário ou pode não conseguir manter a pressão negativa estável.

Os O-rings são responsáveis ​​por vedar interfaces pneumáticas móveis ou conectadas. Atrito, compressão, contaminação, lubrificação incorreta e longos períodos de operação podem reduzir a elasticidade.

Um O-ring desgastado pode causar pequenos vazamentos de ar que são difíceis de detectar visualmente, mas que ainda podem afetar a estabilidade do captador.

As molas de lâmina e as molas de placa fornecem retenção controlada ou força de restauração. O movimento repetido pode reduzir gradualmente a tensão da mola ou alterar a forma original.

Uma força de mola insuficiente pode causar posicionamento inconsistente dos componentes, movimento anormal do eixo do bico ou engate mecânico instável.

Parafusos de cabeça cilíndrica fixam as peças de serviço correspondentes. Aperto inadequado, desmontagens repetidas, roscas danificadas ou vibração podem afetar a estabilidade da montagem.

A instalação incorreta dos fixadores também pode criar pressão irregular nas juntas, molas ou tampas.

As linhas SMT de alto volume geralmente funcionam em turnos longos com janelas de manutenção limitadas. Quando a substituição de rotina é adiada, vários pequenos problemas podem ocorrer simultaneamente.

Um filtro parcialmente bloqueado combinado com uma junta envelhecida e um O-ring desgastado pode criar uma instabilidade de captação mais grave do que qualquer componente isolado.

Esses sintomas também podem ser causados ​​por bicos, válvulas de vácuo, ejetores, sensores, mangueiras de ar, válvulas solenóides, eixos cabeçotes, calibração da máquina, embalagem de componentes ou condições de programação. O pessoal de manutenção deve concluir a solução de problemas sistemática antes de substituir peças.

O kit KLW-M715H-00 fornece uma solução prática para a manutenção de vários componentes do cabeçote HM comumente mantidos ao mesmo tempo.

Em vez de comprar cada filtro, junta, mola, parafuso e anel de vedação separadamente, a equipe de manutenção pode preparar um pacote de serviços coordenado antes de parar a máquina.

Substituir apenas a peça visivelmente danificada pode não resolver um problema intermitente. Vários componentes na mesma área pneumática ou mecânica podem envelhecer a uma taxa semelhante.

Por exemplo:

• Um novo filtro pode melhorar o fluxo de ar, mas uma junta envelhecida ainda pode vazar.
• Um novo O-ring pode restaurar a vedação, mas uma mola desgastada ainda pode causar movimento instável.
• Uma nova mola pode restaurar a força de retenção, mas a contaminação ao redor do eixo do bico pode continuar a criar resistência.

A manutenção conjunta dos componentes relacionados pode reduzir paradas repetidas da máquina e simplificar a documentação de manutenção.

O kit combina vários pequenos componentes de serviço em uma referência primária de kit de manutenção, reduzindo a necessidade de gerenciar solicitações de compra separadas.

O produto destina-se a trabalhos de manutenção em torno do cabeçote de posicionamento multifuncional de alta velocidade usado na plataforma YSM aplicável. A Yamaha identifica o YSM10 com uma configuração de cabeçote HM, incluindo uma opção de cabeçote HM de 10 bicos.

Filtros, juntas e anéis de vedação trabalham juntos para proporcionar vias de ar mais limpas e vedação confiável.

A mola de lâmina e a mola de placa ajudam a manter a posição mecânica pretendida e a força da mola dos componentes da cabeça relacionados.

O kit pode ser preparado antes de um intervalo de manutenção planejado, permitindo que os técnicos concluam a manutenção durante uma parada controlada da produção.

Uma consulta consolidada pode abranger diversos itens de manutenção, melhorando o planejamento de peças de reposição e a eficiência de compras internas.

O kit pode ser armazenado como peça sobressalente de manutenção para solução de problemas urgentes ou reforma planejada do cabeçote.

Os números de peça individuais facilitam a comparação do pacote fornecido com um kit existente, manual da máquina ou peças removidas.

As fábricas podem incluir o kit KLW-M715H-00 em seu plano de manutenção periódica. Filtros, vedações e molas podem ser inspecionados e substituídos de acordo com a condição da máquina, horas de operação, registros de manutenção e ambiente de produção.

O kit é adequado para reforma do cabeçote quando o cabeçote é removido para inspeção e limpeza detalhadas.

Quando a posição do bico não consegue manter o vácuo estável, a junta e os anéis de vedação aplicáveis ​​podem ser inspecionados quanto a danos ou perda de elasticidade.

KLW-M8527-001 é identificado no mercado de peças de reposição como um filtro para aplicações YSM10 e YSM20.

A substituição do material do filtro contaminado pode ajudar a manter um fluxo de ar mais limpo através da passagem do cabeçote relacionada.

KG7-M7137-A03 e KLW-M714W-000 podem ser inspecionados quando o mecanismo correspondente apresenta força de mola insuficiente, posicionamento anormal ou deformação visível.

Um kit de manutenção completo pode reduzir o tempo necessário para localizar pequenos componentes individuais durante um reparo urgente da máquina.

As fábricas que operam diversas máquinas YSM10 ou YSM20R podem manter kits padronizados em seu depósito de manutenção e emiti-los de acordo com as ordens de serviço.

O kit pode ser usado durante a inspeção e reforma de equipamentos SMT usados ​​antes do reinício da produção.

O kit de manutenção suporta as funções pneumáticas e mecânicas do cabeçote de colocação.

Ar comprimido limpo e seco é fornecido à máquina SMT. O sistema pneumático utiliza esse ar para gerar e controlar o vácuo de captação.

O cabeçote direciona o vácuo através de passagens internas em direção ao eixo do bico e ao bico aplicáveis.

O filtro KLW-M8527-001 ajuda a capturar pequenos contaminantes antes que eles entrem em passagens sensíveis ou áreas móveis.

Um filtro limpo suporta um fluxo de ar mais consistente. Um filtro bloqueado pode aumentar a resistência ao fluxo.

KLW-M715B-000 é instalado na posição de vedação correspondente. Quando comprimida adequadamente, a junta ajuda a evitar vazamentos de ar indesejados.

Os O-rings 90990-17J081 e 90990-17J082 fornecem vedação em seus locais aplicáveis. Seu material elástico preenche pequenas lacunas entre superfícies conectadas ou móveis.

O tamanho correto, a orientação, a limpeza e a condição de lubrificação são importantes para uma vedação confiável.

KG7-M7137-A03 e KLW-M714W-000 fornecem força mecânica controlada. Eles ajudam a reter ou retornar o componente relacionado à posição pretendida.

O parafuso de cabeça panela 90990-08J016 fixa as peças correspondentes. O aperto correto ajuda a manter a pressão de montagem uniforme sem danificar componentes pequenos.

Quando o vácuo é ativado, o bico entra em contato com o componente eletrônico e cria força de retenção suficiente para captação.

O cabeçote move o componente por meio de reconhecimento, correção e posicionamento. A vedação estável e o movimento controlado do bico ajudam a manter um manuseio consistente.

No ponto de colocação, o vácuo é liberado para que o componente possa ser depositado na placa de PCB coberta com pasta de solda.

• Pare a máquina de acordo com o procedimento de segurança de fábrica.
• Desligue a energia da máquina e isole a alimentação pneumática.
• Confirme se a pressão pneumática armazenada foi liberada.
• Registre o modelo da máquina, número de série, número do cabeçote e posição afetada do bico.
• Prepare uma bancada de trabalho limpa, iluminada e controlada por ESD.
• Compare os novos componentes com as peças removidas.
• Confirme números de peças, tamanhos, formatos e quantidades.
• Revise a documentação de manutenção aplicável.

• Use as ferramentas corretas.
• Evite aplicar força excessiva nos componentes do cabeçote de precisão.
• Registre a orientação das molas, juntas e anéis de vedação.
• Coloque os fixadores removidos em um recipiente controlado.
• Evite que poeira, fibras ou partículas metálicas entrem nas passagens de ar.
• Não risque as superfícies de vedação.
• Não misture componentes de diferentes posições de bico.

• Limpe a área de instalação com um método de manutenção aprovado.
• Instale a orientação correta do filtro.
• Certifique-se de que a junta fique plana, sem dobrar.
• Instale os O-rings sem torcê-los ou cortá-los.
• Use apenas lubrificante aprovado quando for necessária lubrificação.
• Posicione as molas de lâmina e as molas de placa de acordo com a montagem original.
• Aperte os parafusos uniformemente e de acordo com os requisitos de manutenção especificados.
• Não aperte demais os fixadores pequenos.

• Verifique se todos os componentes estão corretamente assentados.
• Verifique manualmente a livre circulação quando permitido.
• Restaure o fornecimento pneumático e inspecione quanto a vazamentos.
• Execute a inspeção do cabeçote, bico ou vácuo aplicável da máquina.
• Execute testes de pickup com componentes controlados.
• Verifique os resultados da colocação antes de reiniciar a produção completa.
• Atualize o registro de manutenção.

A frequência de substituição depende das horas de produção, limpeza da fábrica, qualidade do ar, carga de trabalho da máquina, tipo de componente e condições de manutenção anteriores.

Um intervalo fixo pode ser útil, mas os resultados da inspeção também devem orientar as decisões de substituição.

Onde houver registros da máquina disponíveis, compare o desempenho do vácuo ao longo do tempo. Mudanças graduais podem indicar restrição do filtro, deterioração da vedação ou outro problema pneumático.

Quando os bicos forem removidos para limpeza, inspecione os componentes visíveis de vedação e retenção ao redor da posição do bico.

Não reinstale um O-ring com cortes visíveis, uma junta permanentemente achatada, uma mola torta, um parafuso danificado ou um filtro muito contaminado.

Guarde os kits não utilizados:

• Em embalagem lacrada
• Longe da luz solar direta
• Longe da alta temperatura
• Longe de óleo, produtos químicos e umidade
• Em um armário de peças de reposição limpo
• Com uma etiqueta de número de peça visível
• Sob controle de estoque do tipo “primeiro a entrar, primeiro a sair”

Componentes que parecem visualmente semelhantes podem ter dimensões, materiais ou características de mola diferentes. Sempre confirme o número da peça antes da instalação.

Verifique se o requisito de manutenção especificaKLW-M715H-00.

Não faça o pedido apenas pela aparência visual, pois kits de manutenção de cabeçote semelhantes podem ser usados ​​em outras plataformas Yamaha.

O produto destina-se a aplicações Yamaha YSM10 e YSM20R. Confirme a placa de identificação da máquina e a configuração de produção atual.

Máquinas do mesmo modelo podem ter diferentes opções, revisões de produção ou conjuntos de cabeçotes de substituição.

Confirmar:

• Tipo de cabeça
• Número de série da cabeça
• Número de posições de bico
• Referência atual da montagem do cabeçote
• Referência do kit de manutenção existente

Compare os componentes removidos ou o manual de manutenção com as seguintes referências:

A mesma peça pode ser necessária em múltiplas posições de bico. Solicite uma lista de embalagem detalhada antes do envio quando a quantidade exata for importante.

Antes de fazer o pedido, especifique se o requisito é para:

• Peças originais da marca
• Peças compatíveis de alta qualidade
• Kit de manutenção completo
• Componentes individuais
• Quantidade de amostra
• Quantidade anual de manutenção
• Estoque de reposição urgente

Para uma confirmação mais rápida, forneça fotografias nítidas de:

• Placa de identificação da máquina
• Etiqueta principal
• Etiqueta do kit existente
• Peças removidas
• Marcações de número de peça
• Tipo de bico
• Posição de instalação

Cada kit de manutenção deve ser verificado antes de embalar e enviar.

• Verifique a aparência do produto.
• Verifique os filtros quanto a contaminação ou deformação.
• Verifique as juntas e os anéis de vedação quanto a rachaduras ou cortes.
• Verifique as molas quanto a flexão ou corrosão.
• Verifique os parafusos quanto a cabeças ou roscas danificadas.
• Confirme se os componentes estão limpos e secos.

• Compare as etiquetas individuais com a lista de embalagem.
• Confirme a referência do kit principal.
• Separe tamanhos de anéis de vedação semelhantes.
• Verifique as quantidades dos componentes.
• Confirme as informações de compatibilidade da máquina.

• Proteja as pequenas vedações contra compressão.
• Evite que as molas dobrem.
• Separe as peças metálicas dos componentes de vedação macia.
• Use sacos internos etiquetados.
• Adicione amortecimento à embalagem externa.
• Aplique proteção contra umidade quando necessário.

O prazo de entrega, o status do estoque, o custo do frete e os detalhes da embalagem devem ser confirmados na cotação formal.

O kit é fornecido principalmente para montadores Yamaha YSM10 e YSM20R SMT usando a configuração de cabeçote de posicionamento HM correspondente. Como os conjuntos de cabeçote e as revisões da máquina podem diferir, os clientes devem confirmar a referência do cabeçote, o número de série da máquina, o número do kit existente e os números dos componentes individuais antes de fazer o pedido.

O pacote mencionado inclui componentes do filtro KLW-M8527-001, junta KLW-M715B-000, mola de lâmina KG7-M7137-A03, mola de placa KLW-M714W-000, parafusos de cabeça panela 90990-08J016 e 90990-17J081 e 90990-17J082 Anéis de vedação. As quantidades finais deverão ser confirmadas na lista de embalagem do fornecedor.

A substituição deve ser baseada no cronograma de manutenção da máquina, horas de operação, desempenho do vácuo, contaminação do filtro, condição da vedação, condição da mola e resultados de produção. Erros frequentes de coleta, resposta lenta do vácuo, quedas de componentes ou alarmes repetidos de posição do bico podem indicar que a inspeção é necessária.

Sim. Filtros, juntas, molas, parafusos e anéis de vedação normalmente podem ser cotados separadamente quando apenas um componente confirmado é necessário. No entanto, um kit completo costuma ser mais adequado para manutenção programada do cabeçote, histórico de manutenção desconhecido ou estoque de peças sobressalentes.

Forneça o modelo da máquina, número de série da máquina, tipo de cabeçote, número do cabeçote, quantidade necessária, números de peças existentes e fotografias nítidas dos componentes removidos. Estas informações ajudam a confirmar a compatibilidade e reduzem o risco de fornecimento de peças de manutenção semelhantes, mas incorretas.
