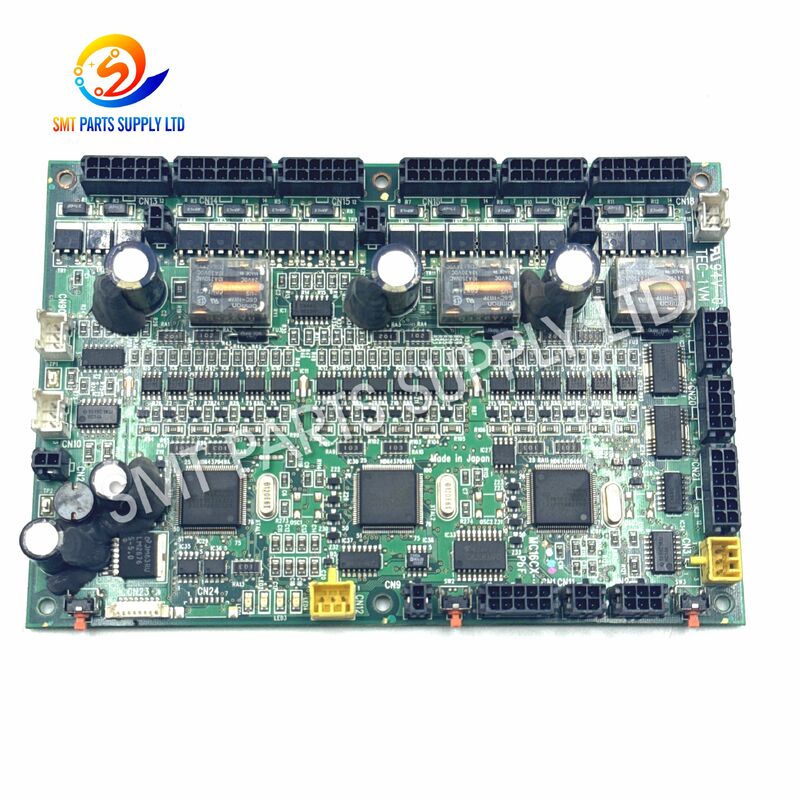

Panasonic KXFE00GXA00 MC16CB-4 SMT Head Control Board para máquinas de colocação CM402 CM602

Placa de controle principal CM402 CM602 de Panasonic KXFE00GXA00 N610090171AA T0710095 MC16CB-4

A placa de controle de cabeçote Panasonic KXFE00GXA00 N610090171AA T0710095 MC16CB-4 SMT é uma placa de circuito impresso industrial usada em conjuntos de controle de cabeçote de posicionamento compatíveis. Ele suporta a transmissão, processamento e coordenação de sinais eletrônicos entre o controlador da máquina e os componentes relacionados ao cabeçote durante a produção SMT.

Esta placa é comumente selecionada para substituição de manutenção, recuperação de linha de produção, reforma de máquinas e estoque crítico de peças sobressalentes. Referências de identificação importantes incluem KXFE00GXA00, N610090171AA, T0710095, MC16CB e MC16CB-4.

Como as máquinas CM402 e CM602 podem usar diferentes configurações de cabeçote, revisões de PCB, layouts de conectores e sistemas de controle, a compatibilidade não deve ser determinada apenas pelo modelo da máquina. Os compradores devem comparar o número completo da peça, a marcação do PCB, as posições dos conectores, os orifícios de montagem, o layout dos componentes, as fotografias da placa existente e a configuração da máquina antes de confirmar um pedido.

SMT PARTS SUPPLY LTD fornece placas de controle de máquinas SMT e peças de manutenção relacionadas para fabricantes de eletrônicos, empresas de reparos, reconstrutores de equipamentos e distribuidores internacionais.

O cabeçote de posicionamento é uma das seções operacionais mais importantes de uma máquina SMT. Durante a produção, o cabeçote deve receber comandos, monitorar sinais de feedback, coordenar dispositivos elétricos relacionados e comunicar-se continuamente com o sistema de controle da máquina.

Quando a placa de controle do cabeçote fica instável, danificada, contaminada ou degradada eletricamente, a máquina pode sofrer alarmes intermitentes, falhas de inicialização, resposta anormal do cabeçote ou repetidas interrupções de produção.

Uma falha no painel de controle pode ser causada por fatores elétricos, ambientais, mecânicos ou relacionados à manutenção.

Os seguintes sintomas podem indicar um problema no controle do cabeçote, mas não provam que a placa MC16CB-4 esteja com defeito. Sintomas semelhantes também podem ser causados ​​por motores, cabos, sensores, codificadores, drivers, fontes de alimentação, válvulas ou conjuntos mecânicos.

Quando a solução de problemas confirmar que a placa de controle instalada está com defeito, substituí-la por uma placa KXFE00GXA00 N610090171AA MC16CB-4 corretamente identificada pode ajudar a restaurar a comunicação estável da seção do cabeçote e a operação da máquina.

A placa de substituição deve ser selecionada de acordo com a identificação técnica completa e não apenas com a aparência.

• Ajuda a recuperar máquinas afetadas por falhas verificadas no painel de controle.
• Reduz o tempo de inatividade da produção causado por repetidos alarmes eletrônicos.
• Suporta comunicação estável dentro do sistema de cabeçote de posicionamento compatível.
• Fornece um substituto prático para reparos e reformas de máquinas.
• Ajuda as equipes de manutenção a preparar estoques críticos de peças sobressalentes.
• Reduz o risco de substituição desnecessária de motores ou sensores.
• Suporta gerenciamento padronizado de números de peça para múltiplas linhas de produção.
• Melhora a eficiência da manutenção quando a placa instalada não pode ser reparada de forma confiável.

As informações do modelo da máquina por si só não são suficientes para a confirmação final da compatibilidade. As máquinas CM402 e CM602 podem usar diferentes cabeçotes de posicionamento, fiação interna, revisões de PCB, layouts de conectores, configurações de software e sistemas de controle elétrico.

O comprador deve confirmar os seguintes detalhes antes de fazer o pedido:

• Modelo completo da máquina.
• Número de série da máquina.
• Tipo de cabeça de colocação.
• Marcação KXFE00GXA00.
• Marcação N610090171AA.
• Número do PCB T0710095.
• Identificação MC16CB ou MC16CB-4.
• Fotografias da placa frontal e traseira.
• Quantidade e posição do conector.
• Layout do furo de montagem.
• Informações de alarme da máquina existente.

As referências abaixo são utilizadas para identificação do produto. Marcações semelhantes não devem ser tratadas como automaticamente intercambiáveis ​​sem confirmação técnica.

Duas placas de controle SMT podem ter tamanhos, pontos de montagem ou formatos de conectores semelhantes, mas conter circuitos ou funções de controle diferentes. As possíveis diferenças incluem:

• Atribuições dos pinos do conector.
• Definições de sinais de entrada e saída.
• Interfaces de controle do motor principal.
• Circuitos de comunicação de sensores.
• Arranjo de componentes PCB.
• Revisão de hardware.
• Configuração interna.
• Compatibilidade de software da máquina.
• Tipo de cabeça de colocação.
• Requisitos de calibração.

Usar uma placa incorretamente compatível pode resultar em alarmes da máquina, falha de comunicação, operação incorreta ou danos adicionais aos componentes.

A placa de controle principal KXFE00GXA00 N610090171AA MC16CB-4 é adequada para manutenção profissional de máquinas SMT e ambientes de fabricação de eletrônicos.

• Fabricação de eletrônicos de consumo.
• Montagem de eletrônica automotiva.
• Produção de equipamentos de comunicação.
• Montagem de PCB de controle industrial.
• Produção de iluminação LED.
• Fabricação de eletrônicos médicos.
• Conjunto de fonte de alimentação.
• Produção de eletrônicos relacionados a semicondutores.
• Fabricação de eletrônicos por contrato.
• Serviços de montagem de placas de circuito impresso.

• Fábricas SMT.
• Departamentos de manutenção de equipamentos.
• Empresas de reparação de máquinas.
• Reconstrutores de equipamentos SMT usados.
• Prestadores de serviços de fabricação de eletrônicos.
• Distribuidores de peças de reposição industriais.
• Centros de serviços SMT no exterior.
• Departamentos de engenharia de produção.

A placa MC16CB-4 faz parte do caminho de controle eletrônico dentro de um conjunto de cabeçote de posicionamento SMT compatível. Suas funções exatas dependem da versão da máquina, da configuração do cabeçote e dos componentes conectados.

O controlador da máquina envia comandos operacionais de acordo com a sequência de produção programada. Esses comandos podem estar relacionados à inicialização, movimento do cabeçote, coleta de componentes, posicionamento de componentes e verificação de status.

A placa de controle do cabeçote processa ou distribui sinais eletrônicos exigidos pelo conjunto do cabeçote compatível. Ajuda a coordenar a comunicação entre o controlador da máquina e os dispositivos relacionados ao cabeçote.

Sensores, motores e dispositivos de detecção de posição fornecem feedback operacional. A placa de controle ajuda a transferir ou processar essas informações para que a máquina possa determinar se cada ação foi concluída corretamente.

A placa suporta o tempo e a transmissão de sinais de controle para circuitos compatíveis. O tempo preciso é essencial porque o posicionamento do SMT envolve movimento em alta velocidade, coleta de componentes, posicionamento e posicionamento.

O status operacional é retornado ao sistema de controle da máquina. Se a máquina detectar um sinal anormal, falta de feedback, falha de comunicação ou resposta instável, ela poderá gerar um alarme e interromper a produção.

A escolha da placa de controle correta é essencial para um reparo seguro e bem-sucedido da máquina.

Verifique se a placa instalada está marcada como KXFE00GXA00, N610090171AA ou ambas. Não ignore letras, sufixos ou marcas de revisão.

Confirme se a placa existente possui a marcação T0710095. A identificação da PCB ajuda a distinguir placas de controle fisicamente semelhantes.

Verifique as marcações MC16CB ou MC16CB-4. Um sufixo diferente pode indicar uma revisão ou aplicação diferente.

Forneça o modelo completo da máquina e não apenas a família de máquinas. Inclua o número de série da máquina quando disponível.

As plataformas CM402 e CM602 podem usar diferentes configurações de cabeçote de posicionamento. O tipo de cabeça deve ser confirmado antes de comprar a placa.

Verifique cada conector, soquete, posição do cabo, orifício de montagem, suporte e localização dos componentes. Fotografias nítidas são fortemente recomendadas.

Forneça o código de alarme, sintomas de falha e resultados de solução de problemas. Isso ajuda a determinar se a placa é a causa provável.

O produto pode ser fornecido em diferentes condições dependendo do estoque.

Os padrões de teste podem diferir de acordo com a condição do produto. Os compradores devem confirmar se a cotação inclui:

• Inspeção visual.
• Inspeção do conector.
• Inspeção de componentes.
• Testes elétricos.
• Testes funcionais relacionados à máquina.
• Informações do histórico de reparos.
• Teste fotografias ou registros.

Os termos de garantia devem ser confirmados antes do pagamento. A cobertura da garantia pode variar para placas de controle novas, usadas e recondicionadas.

Antes do envio, os seguintes pontos de inspeção podem ser concluídos de acordo com a condição do produto e o contrato do pedido.

A instalação deve ser realizada por pessoal qualificado de manutenção de máquinas SMT.

• Grave o alarme atual da máquina.
• Faça backup dos dados da máquina quando necessário.
• Desligue a máquina corretamente.
• Desconecte e isole a fonte de alimentação.
• Aguarde a descarga da energia elétrica armazenada.
• Use uma pulseira ESD.
• Prepare uma superfície de trabalho antiestática.
• Fotografe as posições originais dos conectores.
• Identifique os cabos antes de desconectá-los.
• Compare a placa de substituição com a placa removida.

• Segure o PCB pelas bordas.
• Evite tocar nos contatos do conector.
• Não force os cabos nas tomadas.
• Confirme a orientação do conector.
• Verifique se há pinos tortos.
• Instale os parafusos de montagem corretos.
• Evite apertar excessivamente os parafusos.
• Restaure os componentes de aterramento e blindagem.
• Certifique-se de que os cabos não estejam comprimidos ou esticados.

• Inspecione o conjunto antes de ligar a energia.
• Confirme que nenhuma ferramenta permanece dentro da máquina.
• Ligue a máquina sob condições controladas.
• Verifique o status de inicialização.
• Revise o histórico de alarmes.
• Monitore a temperatura do conector e da placa.
• Execute um teste de máquina de baixa velocidade.
• Execute um programa de colocação de amostra.
• Confirme a estabilidade de coleta e posicionamento.
• Registre a data de substituição e o número da placa.

As placas de controle SMT são sensíveis à eletricidade estática, umidade, vibração e impacto físico. Embalagem profissional é utilizada para proteger o produto durante o transporte internacional.

• Correio expresso internacional.
• Frete aéreo.
• Envio consolidado de peças de reposição SMT.
• Despachante indicado pelo cliente.
• Remessa combinada com alimentadores, bicos, motores, sensores, correias, cabos e válvulas.

O tempo de entrega depende da condição do estoque, requisitos de teste, quantidade do pedido, destino e método de envio selecionado.

KXFE00GXA00 e N610090171AA são comumente usados ​​como referências de identificação relacionadas para esta placa de controle. A compatibilidade final ainda deve ser confirmada através do T0710095, MC16CB-4, layout do conector, modelo da máquina e configuração do cabeçote de posicionamento.

Não. As máquinas CM402 e CM602 podem conter diferentes sistemas de cabeçote, revisões de PCB, arranjos de fiação e configurações de software. Forneça fotografias completas da placa e informações da máquina antes de fazer o pedido.

Pode resolver alarmes causados ​​por uma placa de controle compatível com defeito. No entanto, alarmes semelhantes também podem resultar de cabos, motores, sensores, drivers, codificadores, válvulas, fontes de alimentação ou componentes mecânicos danificados.

Forneça a quantidade necessária, modelo da máquina, número de série da máquina, números de placa existentes, marcação MC16CB-4, identificação T0710095, fotografias da placa, condição preferencial, país de entrega e data de entrega necessária.

Mantenha a placa lacrada dentro de embalagem antiestática em ambiente limpo, seco e com temperatura controlada. Evite luz solar direta, umidade, gases corrosivos, alta pressão, vibração e contato com materiais condutores.

FORNECIMENTO DE PEÇAS SMT LTDA
