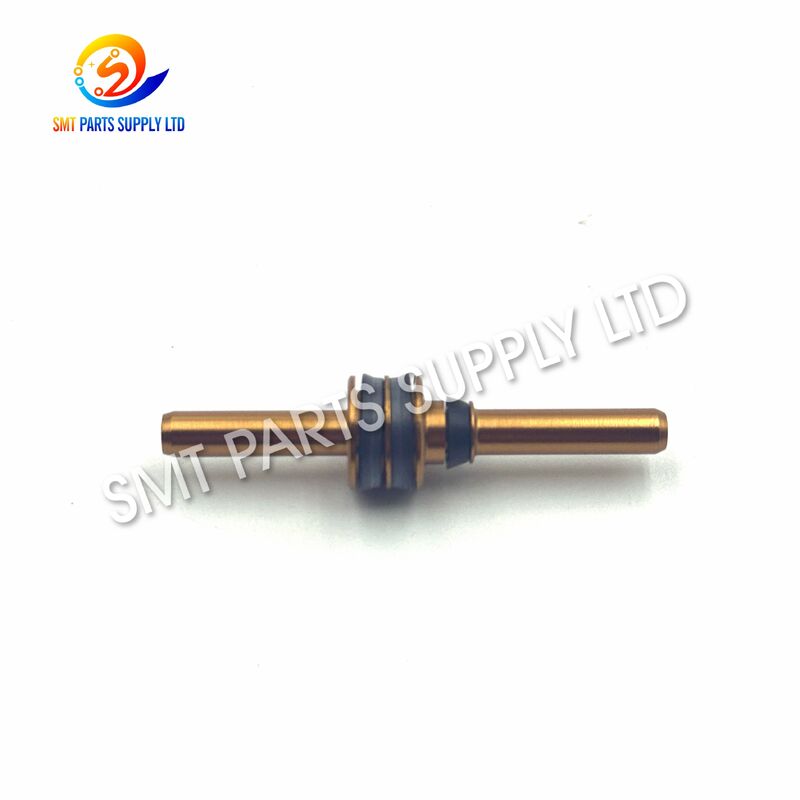

Conjunto de pistão de metal usinado com precisão YAMAHA KV8-M7104-A0 para cabeça de colocação YV100XG

A Montagem de Pistão YAMAHA KV8-M7104-A0 é um componente de reposição específico para a máquina, usado no mecanismo pneumático e mecânico correspondente da máquina de pick and place SMT YV100XG. Ele é projetado para suportar movimento alternativo controlado dentro do cabeçote de posicionamento, ajudando a máquina a completar ciclos estáveis de captação, posicionamento e colocação de componentes.

Durante a produção contínua de SMT, o pistão original pode gradualmente desenvolver desgaste na superfície, contaminação, atrito excessivo ou alterações dimensionais. Essas condições podem levar a uma resposta lenta do cabeçote, movimento de retorno incompleto, operação pneumática instável ou alarmes repetidos da máquina. A substituição do componente desgastado pela montagem de pistão KV8-M7104-A0 corretamente combinada pode ajudar a restaurar a resposta mecânica normal e reduzir a substituição desnecessária de conjuntos de cabeçote maiores.

Este produto é adequado para fabricantes de eletrônicos, fábricas de EMS, empresas de manutenção de SMT, reformadores de equipamentos e distribuidores de peças de reposição que necessitam de uma solução confiável de manutenção para YV100XG.

A montagem do pistão funciona dentro de um sistema de movimento de alta frequência. Durante a produção normal de SMT, ela pode completar milhares de ciclos operacionais todos os dias. O uso a longo prazo, manutenção insuficiente, ar comprimido contaminado, deterioração da vedação e instalação incorreta podem afetar gradualmente seu desempenho.

Um problema no pistão nem sempre é causado por um único fator. Os engenheiros de manutenção devem inspecionar todo o sistema pneumático e mecânico antes de instalar uma substituição.

O pistão se move repetidamente dentro de sua guia ou seção de acoplamento. Com o tempo, o atrito pode alterar gradualmente a superfície de contato, aumentar a folga operacional ou criar resistência de movimento irregular.

O desgaste menor pode não parar a máquina imediatamente. No entanto, pode evoluir para movimento instável, resposta mais lenta ou posicionamento de retorno incompleto.

Equipamentos SMT operam em áreas de produção controladas, mas poeira fina, lubrificante seco, detritos de componentes, resíduos de adesivo e outras contaminações ainda podem entrar nos mecanismos móveis.

A contaminação pode causar:

• Aumento do atrito.
• Arranhões na superfície.
• Travamentos intermitentes.
• Movimento mais lento.
• Desgaste anormal da vedação.
• Resposta pneumática inconsistente.

Se o mecanismo do pistão exigir lubrificação, lubrificante insuficiente pode aumentar o contato direto metal-metal e acelerar o desgaste da superfície.

Lubrificante incorreto também pode criar problemas. Alguns produtos podem atrair poeira, danificar materiais de vedação ou ficar pegajosos após exposição prolongada ao calor e contaminação da produção.

O pistão normalmente funciona em conjunto com componentes de vedação. Uma vedação danificada ou endurecida pode resultar em vazamento de ar, redução da força de movimento, resposta lenta ou posicionamento instável.

A substituição apenas do pistão sem inspecionar as vedações relacionadas pode não resolver completamente o problema original da máquina.

O cabeçote de posicionamento depende de ar comprimido limpo, seco e estável. Umidade, óleo, flutuação de pressão ou tubulação de ar restrita podem afetar o movimento do pistão.

Problemas comuns do sistema de ar incluem:

• Baixa pressão operacional.
• Flutuação de pressão.
• Água na linha de ar.
• Filtros contaminados.
• Passagens de ar bloqueadas.
• Conexões de tubos soltas.
• Juntas pneumáticas danificadas.
• Resposta lenta da válvula solenoide.

Um pistão pode ser danificado quando inserido em um ângulo incorreto, instalado na direção errada ou forçado em um furo contaminado.

Aperto incorreto ou desalinhamento pode causar carga lateral anormal, resultando em desgaste irregular e movimento restrito.

Uma colisão do cabeçote de posicionamento, instalação incorreta do bico, interferência com a PCB ou objeto estranho pode gerar força mecânica excessiva.

Embora o pistão possa não apresentar danos externos óbvios, seu movimento pode se tornar irregular ou inconsistente após um impacto anormal.

Quando a inspeção confirma que o pistão existente está desgastado, arranhado, deformado, contaminado ou difícil de mover, substituí-lo por uma Montagem de Pistão KV8-M7104-A0 corretamente combinada pode ajudar a restaurar o mecanismo do cabeçote de posicionamento YV100XG correspondente.

A substituição deve ser concluída como parte de um processo de manutenção completo. Os técnicos devem inspecionar as vedações relacionadas, a seção de guia, a válvula pneumática, a tubulação de ar, o sensor e a posição de montagem antes de reiniciar a produção.

A substituição da montagem de pistão afetada pode ser mais econômica do que a troca de um cabeçote de posicionamento inteiro ou um módulo pneumático maior.

Uma peça de reposição claramente identificada permite que as equipes de manutenção reduzam o tempo de solução de problemas e de aquisição.

Um pistão instalado corretamente ajuda a suportar um movimento suave e repetível dentro do mecanismo do cabeçote correspondente.

Manter o KV8-M7104-A0 no estoque de manutenção pode melhorar o tempo de resposta quando o componente original for danificado.

O produto pode ser incluído na manutenção programada da máquina, especialmente para equipamentos que operam longos turnos ou lidam com altos volumes de produção.

Um número de modelo claro ajuda as equipes de compras, técnicos e pessoal de armazém a gerenciar o estoque com precisão.

A condição exata do produto deve ser confirmada na cotação. Fotografias do produto e informações de inspeção podem ser fornecidas de acordo com os requisitos do pedido.

A montagem de pistão KV8-M7104-A0 é usada principalmente para reparo e manutenção da seção de movimento pneumático ou mecânico correspondente dentro do cabeçote de posicionamento YV100XG.

Pode ser usada nos seguintes ambientes de produção e serviço.

Adequado para linhas de produção SMT que montam placas de circuito impresso para:

• Eletrodomésticos.
• Acessórios para celular.
• Produtos de comunicação.
• Dispositivos inteligentes.
• Placas de controle de consumo.
• Equipamentos de áudio e vídeo.

Aplicável a fábricas que fabricam:

• Módulos de controle de veículos.
• Placas de controle de iluminação.
• Sensores automotivos.
• Eletrônicos de painel.
• Conjuntos de gerenciamento de energia.
• Placas de circuito de infotainment.

A montagem de pistão pode suportar a manutenção de YV100XG em linhas de produção que fabricam:

• Controladores industriais.
• Módulos de automação.
• Fontes de alimentação.
• Placas de instrumentação.
• Sistemas de controle de motor.
• Unidades de controle de comunicação.

Fábricas de EMS frequentemente operam várias máquinas SMT e longos turnos de produção. Manter em estoque componentes de pistão específicos para a máquina pode ajudar a reduzir o tempo de espera durante manutenções inesperadas.

Empresas de serviço independentes podem usar o KV8-M7104-A0 durante a inspeção do cabeçote de posicionamento, reparo do sistema pneumático e projetos de restauração de máquinas.

Reformadores de equipamentos podem substituir componentes de pistão desgastados ao reconstruir ou fazer a manutenção de máquinas YV100XG para revenda ou uso contínuo na produção.

Distribuidores podem estocar o produto para fábricas que necessitam de peças de reposição individuais, kits de manutenção ou remessas consolidadas de peças de reposição SMT.

A montagem de pistão KV8-M7104-A0 funciona dentro do mecanismo do cabeçote de posicionamento YV100XG correspondente. O sistema de controle da máquina ativa o circuito pneumático de acordo com a sequência de captação e colocação necessária.

O ar comprimido é direcionado através da válvula solenoide e das passagens de ar relacionadas. A pressão atua no pistão, criando movimento linear controlado. Esse movimento é transferido para o mecanismo do cabeçote conectado.

Após a conclusão da ação necessária, a pressão de ar reversa, um mecanismo de retorno ou outro elemento mecânico retorna o pistão à sua posição original.

1. O sistema de controle da máquina envia um comando de operação.
2. A válvula solenoide correspondente muda sua posição de fluxo de ar.
3. Ar comprimido entra no mecanismo do pistão.
4. A pressão do ar cria movimento linear do pistão.
5. O pistão transfere força para o componente do cabeçote conectado.
6. A ação do cabeçote de posicionamento é concluída.
7. O sistema de retorno move o pistão de volta à sua posição inicial.
8. Um sensor ou sinal de controle confirma que o ciclo de movimento está completo.
9. A máquina continua para a próxima ação de captação ou colocação.

O pistão não pode operar corretamente se os componentes pneumáticos, mecânicos ou elétricos circundantes estiverem defeituosos. Portanto, uma inspeção completa do sistema é recomendada.

Selecionar uma peça de reposição SMT apenas pela aparência pode levar a compras incorretas. Pequenas diferenças dimensionais ou de configuração podem impedir a instalação, mesmo quando dois componentes parecem semelhantes.

Use o seguinte processo de confirmação antes de fazer o pedido.

Verifique a marcação no componente removido ou consulte o manual de peças da máquina. O código completo deve ser fornecido sem excluir o sufixo.

Referência de pedido recomendada:

KV8-M7104-A0

Forneça o modelo completo do equipamento:

Máquina de Pick and Place SMT YV100XG

Não assuma que o pistão é adequado para todas as máquinas que usam a mesma marca.

Identifique a posição do cabeçote de posicionamento, a localização do mecanismo ou a referência do desenho onde o pistão é instalado.

Esta informação é particularmente útil quando a máquina usa mais de um tipo de pistão.

Fotografias recomendadas incluem:

• Vista frontal completa.
• Vista traseira completa.
• Vista lateral.
• Marcação do número da peça.
• Área de conexão.
• Superfície de instalação.
• Seção danificada ou desgastada.
• Fotografia ao lado de uma régua ou paquímetro.

Quando a marcação original estiver danificada ou ilegível, forneça:

• Comprimento total.
• Diâmetro externo.
• Diâmetro interno.
• Diâmetro do eixo.
• Dimensões dos degraus.
• Posição da ranhura.
• Tamanho da conexão.

Indique se o pedido requer:

• Original novo.
• Compatível novo.
• Original usado.
• Produto reformado.

Forneça a quantidade esperada do pedido para que o estoque, embalagem, preço e prazo de entrega possam ser verificados com precisão.

A instalação deve ser realizada por pessoal qualificado de manutenção de equipamentos SMT.

• Pare a máquina de acordo com o procedimento de segurança necessário.
• Desconecte a energia elétrica onde necessário.
• Isole o fornecimento de ar comprimido.
• Confirme o número da peça de reposição.
• Limpe a área de trabalho.
• Prepare as ferramentas de manutenção apropriadas.
• Inspecione a guia, as vedações e os componentes de acoplamento.
• Verifique se há contaminação dentro do mecanismo.

• Evite tocar na superfície de precisão com ferramentas sujas.
• Não deixe cair ou impacte o pistão.
• Confirme a direção correta de instalação.
• Não force o pistão na guia.
• Aplique apenas o lubrificante especificado quando necessário.
• Substitua O-rings ou retentores danificados.
• Verifique se o pistão se move sem resistência anormal.
• Mantenha poeira e material estranho longe da montagem.

• Restaure o ar comprimido gradualmente.
• Verifique todas as conexões pneumáticas.
• Ouça por vazamento de ar.
• Realize verificação de movimento manual onde permitido.
• Opere a máquina em baixa velocidade.
• Confirme o curso completo do pistão.
• Verifique a resposta do sensor.
• Teste a captação e colocação de componentes.
• Inspecione a precisão de posicionamento antes da produção normal.

O processo de inspeção pode ser concluído de acordo com a condição do produto selecionada e os requisitos do cliente.

A montagem de pistão é uma peça de reposição de precisão e deve ser protegida contra umidade, poeira, arranhões e impacto.

A embalagem padrão pode incluir:

1. Embrulho protetor individual.
2. Embalagem interna selada.
3. Etiqueta com número da peça e quantidade.
4. Material de preenchimento anti-impacto.
5. Caixa de exportação reforçada.
6. Etiqueta de envio externa.

Não. A montagem de pistão KV8-M7104-A0 é destinada ao mecanismo correspondente da máquina YV100XG. A compatibilidade deve ser confirmada usando o modelo completo, posição de instalação, fotografia da peça existente e informações de peças da máquina.

Pode ajudar quando a instabilidade é causada por um pistão desgastado, arranhado, contaminado ou travado. Os técnicos também devem inspecionar as vedações, pressão de ar, válvula solenoide, furo guia, sensor e peças mecânicas relacionadas.

Componentes de vedação relacionados devem ser cuidadosamente inspecionados durante a substituição do pistão. Reutilizar uma vedação endurecida, danificada ou deformada pode resultar em vazamento de ar, aumento de resistência, movimento lento ou desempenho pneumático instável.

Por favor, forneça o número da peça, modelo da máquina, quantidade necessária, fotografias do produto existente, posição de instalação, condição do produto solicitada e dimensões importantes quando a marcação do componente original não estiver clara.

Sim. Ele pode ser consolidado com válvulas, sensores, bicos, alimentadores, correias, motores, placas de circuito, conexões pneumáticas e outros componentes de máquinas SMT para reduzir os custos de compra e transporte internacional.

Para uma cotação precisa e confirmação técnica rápida, por favor, forneça as seguintes informações:

Por favor, envie o número completo da peça, modelo da máquina, quantidade necessária, fotografias do produto e destino de entrega. Nossa equipe de vendas verificará a compatibilidade técnica, disponibilidade de estoque, condição do produto, método de embalagem, preço e tempo estimado de entrega.
