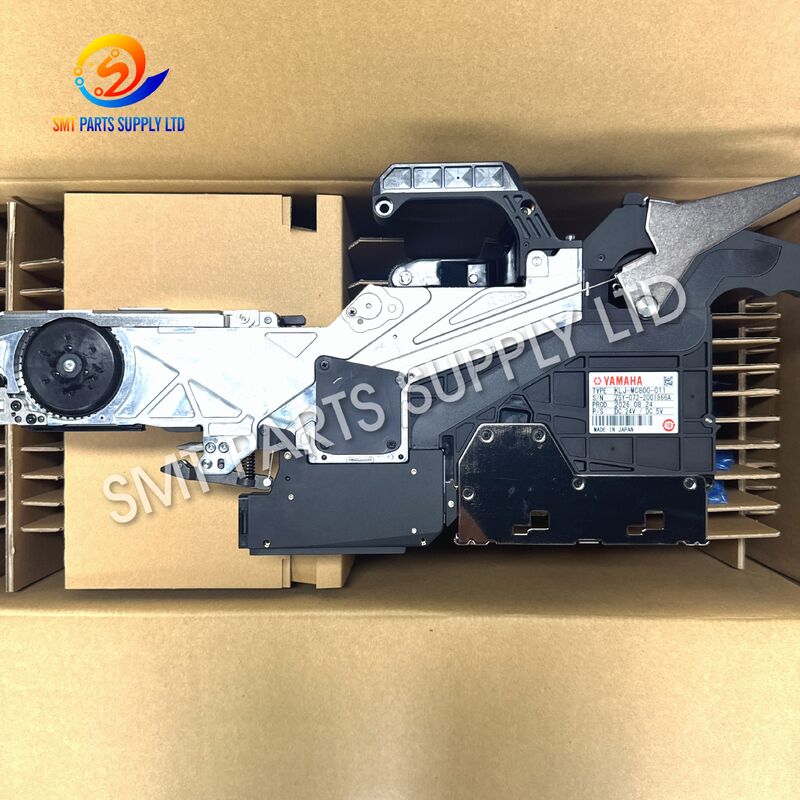

Alimentador elétrico YAMAHA KLJ-MC800-011 ZS72mm para montagem SMT

Alimentador Elétrico YAMAHA KLJ-MC800-011 ZS 72mm para Montadora SMT

O alimentador elétrico de fita ZS 72mm KLJ-MC800-011 é uma unidade de suprimento de componentes para equipamentos compatíveis de pick-and-place SMT. Ele manipula componentes fornecidos em fita transportadora de 72mm, avançando a fita para que a cabeça de montagem possa coletar os componentes em uma posição de coleta definida.

Para equipes de produção que montam placas com componentes embalados em fitas mais largas, a seleção correta do alimentador é uma parte essencial da preparação da máquina. A largura da fita, a geometria do bolso, o passo de alimentação e a interface da máquina devem trabalhar juntos para suportar a apresentação consistente dos componentes.

Este alimentador pode ser considerado para substituir uma unidade correspondente, preparar uma configuração de produção adicional ou manter uma peça de reposição para manutenção programada. A seleção deve começar com o número completo da peça e a configuração existente da máquina. Embora os alimentadores possam parecer semelhantes, diferenças na revisão, interface ou especificações de fita suportadas podem afetar a adequação. Confirmar esses detalhes antes da compra ajuda as equipes de compras e engenharia a concordar com a montagem necessária e evitar atrasos desnecessários na instalação.

Interrupções na alimentação nem sempre indicam um alimentador defeituoso. A condição da fita transportadora, configuração incorreta e desgaste podem produzir sintomas semelhantes. Identificar a causa real ajuda a determinar se o ajuste, a manutenção ou a substituição são apropriados.

Uma decisão de substituição deve seguir a inspeção do caminho de alimentação completo. Mudar apenas o alimentador pode não resolver erros causados por embalagem inadequada ou configurações incorretas da máquina.

Para uma aplicação que requer um alimentador ZS 72mm, o KLJ-MC800-011 fornece uma referência de número de peça específica para avaliação de compra e substituição. Combinar essa referência com o equipamento existente ajuda a reduzir a incerteza ao adquirir uma montagem de alimentador.

O objetivo prático é a entrega controlada de bolsos de componentes para o local de coleta da máquina. Instalação, carregamento de fita e configuração corretos são essenciais para alcançar esse resultado.

Antes da liberação para produção, realizar um teste de alimentação controlado com material representativo. Verificar a posição do bolso, movimento da fita de cobertura e desempenho de coleta de acordo com o procedimento operacional da máquina.

A designação de 72mm refere-se à largura nominal da fita transportadora. Não descreve a largura máxima do corpo do componente, as dimensões do corpo do alimentador ou a capacidade de componentes da máquina de montagem.

As classificações elétricas, dimensões, peso e valores de passo suportados devem ser retirados da documentação aplicável à unidade exata.

Este alimentador é relevante para trabalhos de produção que utilizam componentes embalados em fita transportadora adequada de 72mm. A especificação de embalagem do fabricante do componente deve ser verificada antes de atribuir o alimentador a um programa de placa.

Estes são cenários de produção potenciais, em vez de garantias de que cada componente nessas indústrias requer este alimentador.

A Yamaha identifica a YSM20 como suportando alimentadores elétricos da série ZS. A adequação exata do KLJ-MC800-011 ainda requer verificação em relação à configuração da máquina e à documentação aplicável do alimentador. Yamaha Motor Co., Ltd.

Um alimentador elétrico de fita avança a fita transportadora em incrementos controlados para que os bolsos dos componentes cheguem ao local de coleta. A sequência a seguir descreve o processo geral de alimentação; os operadores devem seguir as instruções para seu equipamento específico.

O alimentador fornece os componentes; a máquina de montagem controla sua coleta e montagem na PCB.

O alinhamento correto do bolso e o movimento suave da fita são importantes durante toda a operação. Resistência excessiva do carretel, fita danificada ou roteamento incorreto da fita de cobertura podem interferir na alimentação, mesmo quando o mecanismo do alimentador opera normalmente.

Confirmar o Número Completo da Peça

Use KLJ-MC800-011 como referência de identificação. Compare a etiqueta completa no alimentador existente, incluindo o sufixo. Numerações semelhantes não devem ser tratadas como prova de que duas revisões são intercambiáveis.

Verificar a Configuração da Máquina

Fornecer o modelo da máquina e detalhes da configuração do alimentador instalado. Onde disponível, incluir a referência da lista de peças aplicável ou uma fotografia da área de conexão do alimentador.

Revisar a Embalagem do Componente

Confirmar a largura da fita transportadora de 72mm, o passo do bolso, a profundidade do bolso e as dimensões do componente. A largura da fita sozinha é insuficiente para estabelecer se o processo completo de alimentação e coleta funcionará.

Definir o Escopo da Compra

Indicar a quantidade, a condição necessária e os acessórios esperados. Esclarecer se a cotação cobre uma montagem completa do alimentador e identificar quaisquer itens que devam acompanhá-lo.

Concordar com Evidências de Inspeção

Para uma unidade de substituição, solicitar fotografias claras de identificação e informações relevantes sobre a condição. Se o teste funcional estiver incluído, concordar com o que o teste cobre e se fita representativa será usada.

Planejar Verificações de Instalação

Permitir tempo para reconhecimento da máquina, carregamento da fita, configuração do passo e teste de coleta. Um número de peça correspondente suporta a identificação, mas não elimina as verificações normais de comissionamento.

Manter o caminho da fita e a área de coleta livres de fragmentos soltos da embalagem. Inspecionar guias de fita acessíveis e pontos de roteamento da fita de cobertura quanto a contaminação ou danos, seguindo as instruções de manutenção do equipamento.

Manusear o alimentador usando seus pontos de suporte designados e proteger as conexões expostas durante o armazenamento ou transporte. Evitar forçar a fita através de um mecanismo restrito.

Ao investigar um problema de alimentação, registrar o alarme da máquina, a especificação da fita e a condição operacional. Essas informações facilitam a distinção entre uma falha do alimentador e um problema de material ou configuração.

P1: Qual é a função principal do KLJ-MC800-011?

Ele avança componentes embalados em fita transportadora adequada de 72mm para a posição de coleta de uma máquina SMT compatível. A cabeça de montagem então coleta cada componente para montagem na PCB.

P2: 72mm significa que o alimentador pode manusear um componente de 72mm de largura?

Não. Refere-se à largura da fita transportadora. As dimensões do componente, a geometria do bolso, a seleção do bico e os limites de manuseio da máquina devem ser verificados separadamente antes de confirmar que um determinado componente pode ser processado.

P3: Este alimentador pode substituir todos os outros alimentadores de 72mm?

Não. A largura da fita não estabelece a intercambialidade. Compare a série do alimentador, o número completo da peça, a revisão, a interface mecânica e os requisitos da máquina antes de selecionar um substituto para uma instalação existente.

P4: É necessária configuração antes da produção?

A instalação deve incluir as verificações especificadas para a máquina e o alimentador. Estas podem envolver reconhecimento do alimentador, carregamento da fita, configurações de passo, posição de coleta e um teste controlado usando o material de produção pretendido.

P5: Que informações devem acompanhar uma consulta?

Envie o número completo da peça, o modelo da máquina, a quantidade necessária, a condição preferida e fotografias da unidade existente. Inclua as especificações da fita transportadora ao solicitar ajuda com uma nova aplicação de alimentação de componentes.

Solicitar uma Cotação para KLJ-MC800-011

Precisa de um alimentador elétrico ZS 72mm para uma configuração existente ou um trabalho de produção futuro? Envie seus requisitos para uma cotação e revisão de compatibilidade.

Inclua uma fotografia clara da etiqueta do seu alimentador atual para ajudar a confirmar a montagem solicitada. Solicite preços, disponibilidade, detalhes de inspeção e opções de entrega para a quantidade necessária.
