Alimentador eletrônico YAMAHA ZS KLJ-MC400-011 24mm para YSM20R

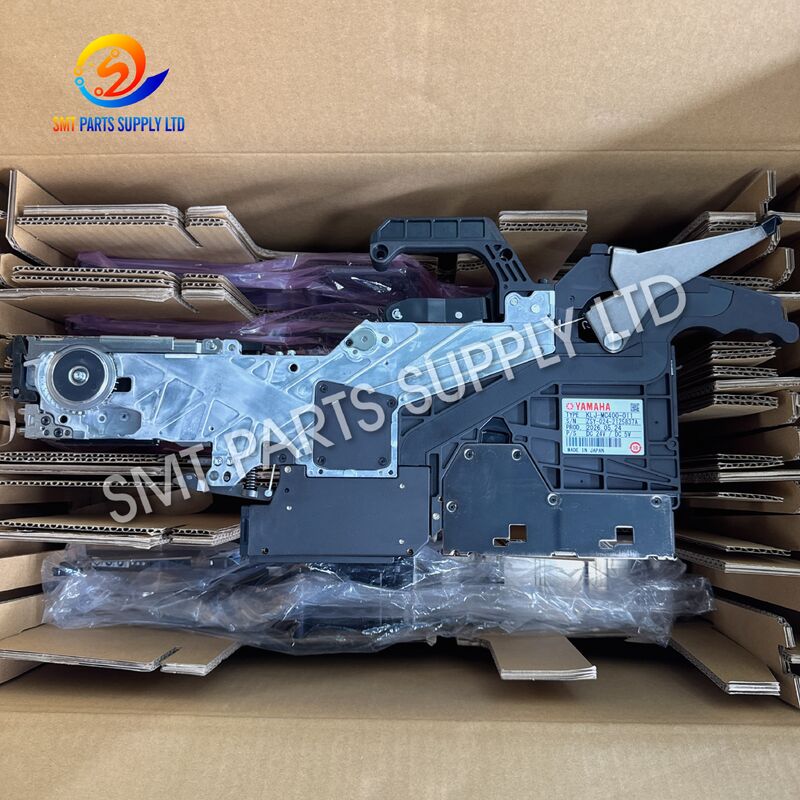

Alimentador Eletrônico YAMAHA ZS KLJ-MC400-011 de 24mm para YSM20R

O Alimentador Eletrônico YAMAHA ZS KLJ-MC400-011 de 24mm foi projetado para fornecer componentes embalados em fita transportadora com relevo de 24mm para equipamentos de montagem SMT compatíveis. Ele fornece avanço controlado da fita para que cada bolso de componente seja posicionado com precisão no ponto de coleta para a cabeça de montagem.

A família KLJ-MC400 é identificada na documentação técnica da YAMAHA como a série ZS FEEDER ASSY. 24MM. As dimensões do alimentador documentadas são aproximadamente 507mm x 228mm x 31,5mm, com um peso de aproximadamente 1,47kg. Ele suporta fita transportadora com relevo de 24mm com uma espessura máxima de fita de 0,6mm e configurações de passo de alimentação de 2mm a 32mm.

Para fabricantes de eletrônicos que operam linhas SMT com componentes mistos, um alimentador corretamente selecionado ajuda a manter o posicionamento consistente da fita, a coleta estável de componentes e trocas de produção eficientes.

Causa

Problemas de produção relacionados ao alimentador são frequentemente causados por desgaste mecânico, especificações incorretas da fita, contaminação, guias de fita danificados ou seleção inadequada do alimentador.

Um alimentador que não avança a fita transportadora de forma consistente pode fazer com que o bolso do componente chegue fora da posição de coleta pretendida. Isso pode contribuir para erros de coleta, perda de componentes, paradas da máquina ou intervenção repetida do operador.

A largura incorreta do alimentador é outro problema comum. Um alimentador projetado para fita transportadora de 24mm deve ser combinado com a largura de fita e configuração de carretel corretas, em vez de ser substituído por um alimentador incompatível.

O desgaste no mecanismo de transporte da fita também pode afetar a repetibilidade após uso prolongado na produção. Portanto, a inspeção regular do corpo do alimentador, do caminho da fita e das seções móveis é importante para manter a operação consistente.

Solução

O alimentador KLJ-MC400-011 ZS de 24mm fornece uma solução de alimentação dedicada para componentes fornecidos em fita transportadora com relevo de 24mm.

Seu mecanismo de alimentação eletrônico avança a fita de acordo com o passo configurado para o pacote do componente. O alimentador apresenta bolsos de componentes sucessivos na posição de coleta da máquina, permitindo que a cabeça de montagem remova os componentes durante a produção automatizada.

O alimentador suporta uma ampla gama de passos de fita, tornando-o adequado para diferentes comprimentos de pacotes de componentes, mantendo a mesma largura de fita transportadora de 24mm.

O uso da série de alimentadores correta pode ajudar os usuários a obter um manuseio de material mais estável, reduzir ajustes desnecessários de posição da fita e melhorar a eficiência de preparação do alimentador durante a configuração da linha.

Especificações

As especificações dimensionais, de fita e de passo de alimentação acima são listadas para a família de alimentadores ZS de 24mm KLJ-MC400-00X na documentação de referência YSM20R.

Comparação da Série de Alimentadores ZS

As informações de referência da YAMAHA identificam KLJ-MC400 como a família de alimentadores ZS de 24mm e listam famílias de alimentadores KLJ progressivamente mais largas para fitas transportadoras de 32mm, 44mm, 56mm e 72mm.

Aplicação

O alimentador YAMAHA ZS KLJ-MC400-011 destina-se à produção SMT automatizada onde componentes eletrônicos são fornecidos em fita transportadora com relevo de 24mm.

Pode ser usado para componentes cujas dimensões de pacote exigem um formato de fita transportadora mais largo do que as fitas padrão de 8mm, 12mm ou 16mm. As aplicações típicas podem incluir circuitos integrados maiores, conectores, módulos e outros componentes embalados em fita com relevo compatível de 24mm.

O alimentador é particularmente útil em ambientes de produção que exigem mudanças frequentes de modelo, pois as configurações de passo disponíveis acomodam diferentes espaçamentos de bolso sem a necessidade de trocar para outro alimentador de largura.

É adequado para uso em setores de fabricação de eletrônicos, como eletrônicos industriais, eletrônicos automotivos, equipamentos de comunicação, eletrônicos de consumo, produtos de controle de energia e outras operações de montagem de PCB.

Como Funciona

O alimentador segura o carretel do componente e guia a fita transportadora de 24mm através do caminho de transporte da fita.

Durante a produção, o mecanismo de acionamento eletrônico avança a fita pelo passo programado. Cada movimento traz o próximo bolso de componente para a posição de coleta.

A máquina de montagem remove então o componente exposto do bolso da fita usando o bico apropriado. Após a coleta, o alimentador avança a fita novamente de acordo com o passo do componente programado.

Para a família de alimentadores KLJ-MC400-00X de 24mm, a documentação da YAMAHA lista seleções de passo de alimentação de 2mm, 4mm, 8mm, 12mm, 16mm, 20mm, 24mm, 28mm e 32mm.

Essa faixa permite que uma largura de alimentador lide com vários formatos de componentes em fita transportadora de 24mm.

Como Escolher

Primeiro, confirme o número da peça do alimentador no rótulo do alimentador existente. Para este produto, o número alvo é KLJ-MC400-011.

Em seguida, confirme que a fita transportadora tem 24mm de largura. A largura do alimentador deve sempre corresponder ao formato da fita usado para o componente.

Verifique o material da fita e o design do bolso. A especificação documentada KLJ-MC400-00X destina-se a fita transportadora com relevo com uma espessura máxima de 0,6mm.

O passo de alimentação do componente também deve ser confirmado. Esta família de alimentadores suporta múltiplas configurações de passo de 2mm a 32mm, mas a configuração real necessária depende da embalagem do componente.

Finalmente, confirme o modelo da máquina e a interface do alimentador antes de fazer o pedido. Uma foto do rótulo do alimentador existente, do modelo da máquina e das informações do carretel do componente pode reduzir significativamente o risco de selecionar uma revisão incorreta do alimentador.

Por Que Escolher o KLJ-MC400-011

A principal vantagem deste alimentador é o seu formato dedicado de fita de 24mm combinado com múltiplas opções de passo de alimentação.

Em vez de adaptar um alimentador mais estreito a uma fita inadequada, os operadores podem usar a largura correta do alimentador para uma orientação estável da fita. Isso é particularmente importante quando os componentes são embalados em bolsos com relevo maiores, onde o alinhamento da fita afeta diretamente a posição de coleta.

O KLJ-MC400-011 também é identificável por um número de peça específico da YAMAHA, o que simplifica a substituição de alimentadores sobressalentes e o gerenciamento de estoque.

Para fábricas que mantêm várias larguras de alimentadores, separar claramente as unidades KLJ-MC400 de 24mm de outras famílias de alimentadores ZS pode ajudar a reduzir erros de configuração durante as trocas de produção.

Recomendações de Manutenção

Mantenha o caminho da fita transportadora limpo e livre de detritos de componentes soltos, resíduos de adesivo e poeira.

Inspecione o guia da fita e o mecanismo de transporte quando ocorrerem alimentação anormal, indexação irregular ou erros de coleta repetidos.

Não force a fita transportadora através do alimentador se for detectada resistência excessiva. Primeiro, confirme a instalação do carretel, a orientação da fita e as dimensões da fita.

Durante o armazenamento, proteja o alimentador contra impacto, umidade excessiva e contaminação. O manuseio do alimentador deve ser feito com cuidado, pois as seções de guia e posicionamento da fita requerem alinhamento mecânico consistente.

Para compras de reposição, mantenha o rótulo do alimentador antigo ou fotografias claras disponíveis para que o número da peça e a configuração possam ser comparados antes do envio.

FAQ

P1: Qual largura de fita o KLJ-MC400-011 suporta?
A família de alimentadores KLJ-MC400 é projetada para fita transportadora de 24mm. A documentação da YAMAHA especifica fita com relevo de 24mm com espessura máxima de 0,6mm para a série KLJ-MC400-00X.

P2: O KLJ-MC400-011 é um alimentador eletrônico?
Sim. O KLJ-MC400-011 é identificado em listagens da indústria como um alimentador YAMAHA Série ZS de 24mm e é comumente fornecido como um alimentador SMT eletrônico para aplicações de alimentação automatizada de componentes.

P3: Quais passos de alimentação são suportados?
A especificação do alimentador ZS de 24mm KLJ-MC400-00X lista configurações de passo de alimentação de 2mm, 4mm, 8mm, 12mm, 16mm, 20mm, 24mm, 28mm e 32mm.

P4: Este alimentador pode ser usado na YAMAHA YSM20R?
A documentação de referência YAMAHA YSM20R inclui a família de alimentadores ZS de 24mm KLJ-MC400-00X em suas especificações de alimentadores. Para uma configuração de máquina específica, confirme o rótulo do alimentador e a interface da máquina antes de fazer o pedido.

P5: Que informações devem ser fornecidas antes de solicitar uma cotação?
Por favor, forneça o número da peça necessário, largura do alimentador, modelo da máquina, quantidade solicitada e, quando disponível, uma foto clara do rótulo do alimentador existente. Isso permite uma verificação de compatibilidade e preparação de cotação mais rápidas.
