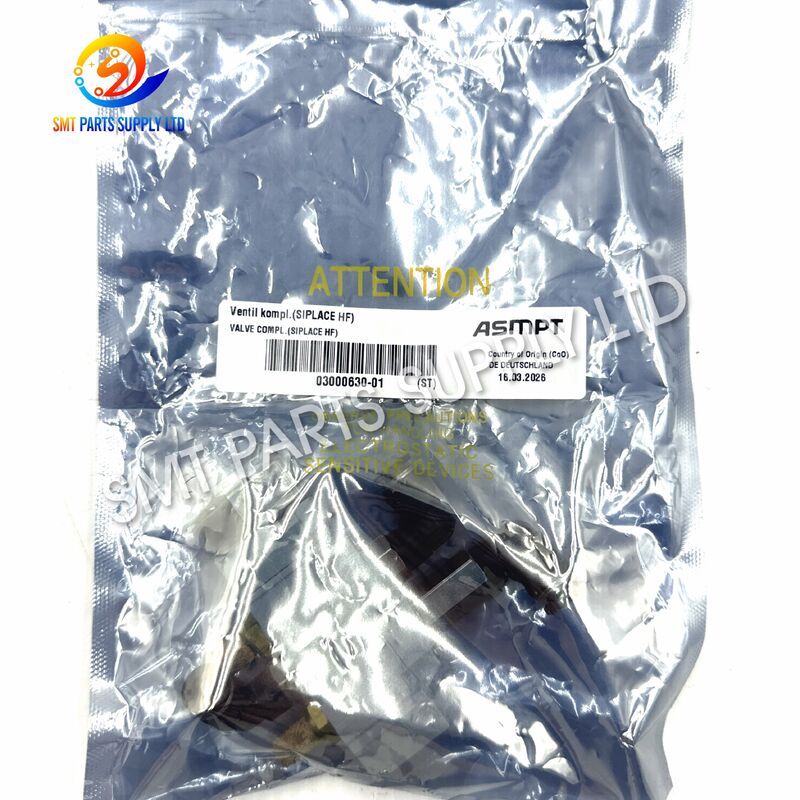

Conjunto de válvula solenóide ASMPT 03000630-01 SMC SY5120-5LOU-01 24VDC

O conjunto de válvula solenóide ASMPT 03000630-01 SMC SY5120-5LOU-01 foi projetado para controle direcional pneumático em configurações de máquinas ASMPT e SIPLACE SMT compatíveis. Ele converte um comando elétrico de 24 VCC do sistema de controle da máquina em comutação controlada de ar comprimido, permitindo que o mecanismo pneumático conectado se estenda, retraia, libere, fixe, posicione ou retorne de acordo com a sequência de produção programada.

A configuração SY5120 pertence à família SMC SY5000 e usa uma estrutura de solenóide único de cinco portas e duas posições. O código do modelo identifica uma bobina padrão de 24 VCC, uma conexão de plugue tipo L fornecida sem o conector correspondente, funções integradas de indicador e supressão de surtos e portas de trabalho A e B de 1/8 pol.

Esta válvula é adequada para fábricas SMT, empresas de serviços de equipamentos, recondicionadores de máquinas, departamentos de manutenção e distribuidores de peças de reposição industriais. Como válvulas externamente semelhantes podem diferir em tensão, tamanho da porta, entrada elétrica, rosca, design piloto, acionamento manual e acessórios, a etiqueta original completa deve sempre ser verificada antes de fazer o pedido.

Uma máquina de colocação SMT depende de controle pneumático estável para completar ações mecânicas repetidas. Cada movimento controlado por ar deve ocorrer no momento correto e atingir a posição necessária antes que a máquina continue sua sequência programada.

Após serviço prolongado, a válvula pode sofrer contaminação, deterioração da bobina, danos no conector, desgaste da vedação interna, fluxo de exaustão restrito ou movimento instável do carretel. Estas condições podem reduzir a velocidade de resposta e levar a falhas intermitentes da máquina.

A orientação operacional oficial recomenda a preparação de ar limpo, incluindo um filtro de ar a montante com filtragem de 5 μm ou mais fino. A drenagem excessiva deve ser controlada com equipamento adequado de secagem ou separação de água.

Um alarme da máquina não confirma automaticamente que a válvula está com defeito. A saída do controlador, conector, cabo, suprimento de ar, regulador, filtro, tubulação, sensor, atuador, silenciador de exaustão e conjunto mecânico também devem ser inspecionados.

Uma inspeção estruturada ajuda as equipes de manutenção a identificar a falha real e evitar a substituição desnecessária de peças.

Duas válvulas podem parecer quase idênticas embora tenham características operacionais diferentes.

Os dados oficiais de configuração do SY5000 identificam a série, atuação única de duas posições, tensão de 24 VCC, entrada elétrica LO, luz tipo U e supressor de surto e especificação de porta de trabalho de 1/8 de polegada.

A família de produtos SY5000 é especificada para serviços aéreos, com uma faixa de temperatura ambiente e de fluido de -10°C a 50°C sem congelamento e configurações classificadas até 0,7 MPa.

A comparação a seguir ajuda a distinguir famílias comuns de atuação SY5000. O sufixo completo ainda deve ser verificado porque a tensão, o estilo do plugue, o supressor, a porta, a rosca e as opções podem ser diferentes.

O conjunto da válvula é usado para controle direcional de ar comprimido em sistemas de máquinas de posicionamento SMT compatíveis. Ele recebe um comando elétrico e controla o caminho do ar conectado a um atuador pneumático ou mecanismo de máquina.

Dependendo do circuito pneumático instalado, a válvula pode controlar:

A função precisa do número de peça 03000630-01 deve ser confirmada pela posição de instalação da máquina, diagrama pneumático, registro de serviço ou componente removido.

A válvula possui cinco caminhos pneumáticos principais.

Quando a bobina não está energizada, a válvula permanece em sua posição normal. O carretel interno conecta a porta de fornecimento de pressão a uma porta do atuador, enquanto a porta oposta do atuador está conectada à exaustão.

O mecanismo pneumático conectado permanece, portanto, ou retorna à sua posição normal de máquina.

Quando o controlador fornece 24 VCC:

1. A bobina solenóide produz um campo magnético.
2. O mecanismo piloto muda de estado.
3. A pressão piloto move o carretel principal.
4. As passagens de ar internas mudam.
5. O ar fornecido flui para a porta de trabalho oposta.
6. O ar da outra câmara do atuador é descarregado.
7. O mecanismo conectado muda de posição.

Quando o comando elétrico é removido:

1. A corrente da bobina para.
2. O campo magnético entra em colapso.
3. A seção piloto retorna.
4. O carretel principal retorna à sua posição normal.
5. Os caminhos de alimentação e exaustão retornam ao seu estado original.
6. O atuador completa seu movimento de retorno.

A luz indicadora ajuda o pessoal de manutenção a verificar se o solenóide está recebendo um comando elétrico.

O supressor de surto ajuda a reduzir o pico de tensão gerado quando a bobina é desligada. A configuração U é identificada como um tipo de supressão de surto não polar equipado com luz.

Um indicador aceso não garante que o ar esteja mudando corretamente. Pressão de ar insuficiente, contaminação interna, exaustão bloqueada, tubulação danificada ou obstrução mecânica ainda podem impedir o movimento do atuador.

Antes de remover a válvula original:

• Pare a máquina usando o procedimento de desligamento aprovado.
• Desconecte ou isole a energia elétrica quando necessário.
• Feche o fornecimento de ar comprimido.
• Libere a pressão de ar armazenada.
• Confirme se os mecanismos conectados não podem se mover inesperadamente.
• Fotografe a fiação e a tubulação originais.
• Identifique cada tubo de ar antes de desconectá-lo.
• Registre o rótulo completo da válvula.
• Verifique a direção de montagem e a posição de montagem.
• Mantenha as portas de substituição protegidas contra poeira.

Operar o cancelamento manual pode acionar imediatamente o equipamento conectado. O pessoal deve confirmar se o movimento é seguro antes de usá-lo. Após a substituição da válvula, o ar comprimido armazenado deve ser controlado e devem ser tomadas medidas para evitar movimentos repentinos do atuador.

Não:

• Aplique uma tensão incorreta na bobina.
• Instale a válvula enquanto o circuito estiver pressurizado.
• Bloqueie as portas de exaustão.
• Deixe que o excesso de fita de vedação entre na válvula.
• Troque os tubos A e B sem verificar o circuito.
• Puxe o plugue pelos fios.
• Opere tubos ou conexões danificadas.
• Deixe um bloqueio manual ativado.
• Modifique a bobina ou o corpo da válvula.
• Retome a produção automática antes de testar o mecanismo.

A orientação oficial observa que a energização contínua e longa pode aumentar a temperatura da bobina e afetar a válvula ou o equipamento próximo. O gerenciamento adequado do calor deve ser considerado quando a energização prolongada for inevitável.

Forneça:

1. Uma fotografia completa da válvula instalada.
2. Uma fotografia em close do rótulo completo da válvula.
3. Uma fotografia do equipamento número de peça 03000630-01.
4. Uma fotografia da ficha eléctrica.
5. Uma fotografia mostrando todos os tubos pneumáticos.
6. Uma fotografia da posição de montagem.
7. Uma fotografia da placa do modelo da máquina, quando disponível.

Uma válvula não deve ser selecionada apenas porque:

• A cor do corpo é semelhante.
• O tamanho físico parece idêntico.
• A primeira parte do modelo é a mesma.
• O formato do conector é semelhante.
• O encaixe pode ser parafusado na porta.
• A fotografia do produto online lembra a válvula instalada.

Uma pequena diferença de sufixo pode alterar a tensão, o tipo de plugue, o supressor, a rosca, o design do piloto ou o comportamento operacional.

Antes do envio, as seguintes verificações podem ser realizadas de acordo com as condições cotadas e os requisitos do pedido acordados.

Os requisitos de testes funcionais devem ser acordados antes da confirmação do pedido porque os acessórios e procedimentos de teste necessários podem variar.

Não. A compatibilidade depende da configuração da máquina e do circuito pneumático instalado. Por favor, confirme o modelo da máquina, etiqueta original completa, número da peça, tensão, plugue, disposição das portas, acessórios e posição de montagem antes de fazer o pedido.

O código do modelo identifica uma bobina padrão de 24 VCC. A saída da máquina ainda deve ser medida e confirmada antes da instalação para evitar operação incorreta ou danos elétricos.

O código LO identifica uma entrada de plugue tipo L sem o conector correspondente. Confirme se o pedido requer apenas a válvula, um conector separado, fios condutores, acessórios ou um conjunto completo específico da máquina.

Não automaticamente. Outros modelos SY5000 podem ter diferentes características de atuação, tensão, conector, porta, rosca, piloto ou posição neutra. Os requisitos completos do modelo e do controle da máquina devem corresponder.

Forneça a quantidade necessária, número de peça do equipamento, modelo completo da válvula, modelo da máquina, fotografias da etiqueta transparente, fotografia do conector, fotografia da instalação, condição solicitada, país de entrega e data de entrega prevista.

Entre em contato com nossa equipe de vendas para disponibilidade, confirmação de compatibilidade, prazo de entrega, preços, embalagem e informações de remessa internacional.

Para receber um orçamento rápido e preciso, inclua:

• Nome do produto.
• Número da peça 03000630-01.
• Válvula modelo SY5120-5LOU-01.
• Modelo da máquina e número de série.
• Quantidade necessária.
• Fotografias nítidas da válvula original.
• Fotografias do conector e da porta pneumática.
• Condição do produto solicitada.
• País de entrega.
• Data de entrega necessária.

Aceitamos consultas de fábricas SMT, empresas de manutenção de equipamentos, recondicionadores de máquinas, distribuidores industriais e fabricantes de eletrônicos na Europa, América do Norte, Sudeste Asiático e outros mercados internacionais.

Aviso de marca registrada:Nomes de marcas e referências de modelos são usados ​​apenas para identificação do produto e confirmação de compatibilidade. Todas as marcas registradas permanecem propriedade de seus respectivos proprietários.
