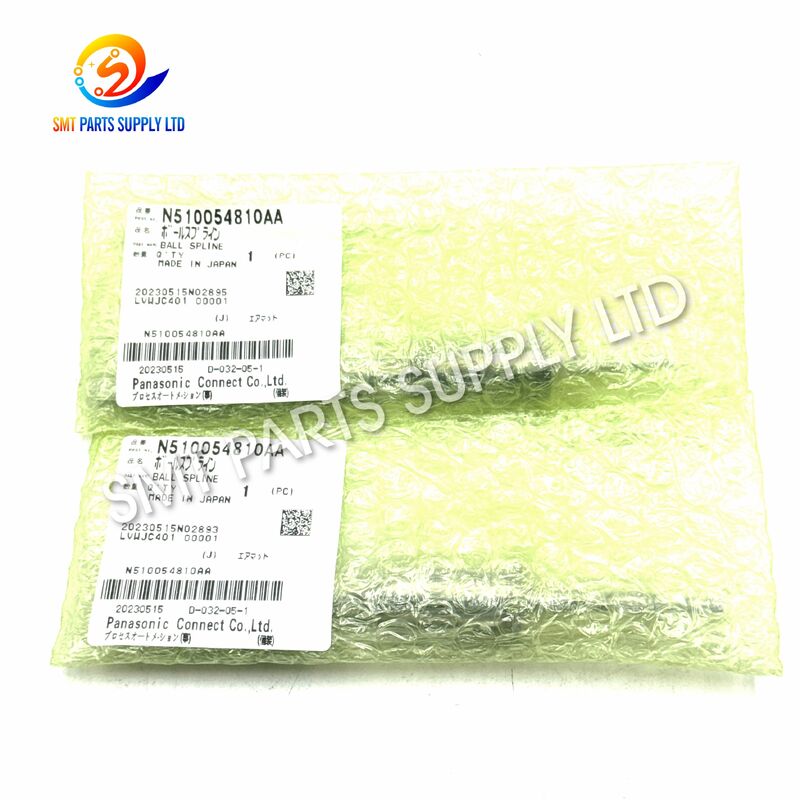

Estria de esfera Panasonic N510054810AA H8 para CM402 CM602

OPara a aplicação do método descrito no n.o 1 do presente anexo, a utilização de um sistema de controlo de desempenho deve ser considerada como uma utilização adequada.é um componente de orientação mecânica de precisão concebido para ser compatívelCM402 e CM602 SMT máquinas de recolha e colocação H8A sua função principal é orientar o movimento linear suave e controlado com precisão dentro da cabeça de colocação, ajudando a limitar o jogo radial ou rotacional indesejado.

Durante a produção SMT de alta velocidade, a cabeça de colocação realiza ciclos contínuos de captação, transferência, posicionamento e montagem.A orientação mecânica estável é, portanto, essencial para manter o movimento constante da cabeçaUm spline de bola desgastado, contaminado, danificado ou solto pode contribuir para a resistência anormal ao movimento, vibrações mecânicas, espaço livre da cabeça ou instabilidade de posicionamento.

Este H8 Head Ball Spline é adequado para manutenção da máquina, reconstrução da cabeça de colocação, manutenção preventiva e substituição de componentes de movimento mecânico desgastados.Os compradores devem confirmar o número de peça existente, configuração da cabeça H8 e modelo da máquina antes de encomendar.

A cabeça de colocação H8 funciona continuamente sob aceleração, desaceleração, movimento vertical e carga mecânica repetidas.a linha de bola pode gradualmente experimentar desgaste.

1. Desgaste mecânico de longa duração

Os movimentos repetidos entre o eixo do spline e os elementos de rolagem internos podem alterar gradualmente a distância mecânica original.

À medida que o desgaste aumenta, o mecanismo da cabeça pode desenvolver um afrouxamento anormal ou um movimento inconsistente.

2. Lubrificação insuficiente

As peças de movimento linear de precisão exigem uma condição de lubrificação adequada.

A lubrificação insuficiente pode aumentar o atrito, criar resistência adicional e acelerar o desgaste nas superfícies de contato do spline.

3. Pó e Contaminação

Os ambientes de produção SMT podem conter poeira fina, resíduos de gordura, detritos de componentes ou outros contaminantes.

O material estranho que entra na área em movimento pode interferir na circulação suave da bola e no movimento da cabeça.

4Colisão da cabeça de colocação

A colisão do bico, o contato com PCB, a interferência do alimentador ou o impacto mecânico acidental podem transmitir choque através do conjunto da cabeça.

Um forte impacto pode afetar o alinhamento do spline da bola ou danificar componentes mecânicos relacionados.

5Manutenção incorreta

A desmontagem inadequada, a força de instalação, o desalinhamento ou a lubrificação inadequada durante a manutenção da cabeça podem reduzir a vida útil do spline de bola.

6. Horas de funcionamento elevadas

As máquinas que operam de forma contínua na produção de grandes volumes acumulam naturalmente um grande número de ciclos de colocação.

Para as máquinas mais antigas CM402 e CM602, os componentes mecânicos da cabeça devem ser inspeccionados periodicamente como parte da manutenção preventiva.

Estes sintomas também podem ser originados por rolamentos, eixos, motores, sensores, suporte de bocal, calibração ou outros componentes da cabeça.

A substituição de um H8 Head Ball Spline desgastado pelo componente corretamente combinado pode ajudar a restaurar o movimento mecânico controlado dentro da cabeça de colocação.

Um processo de manutenção recomendado inclui:

Passo 1 ️ Inspecionar os movimentos da cabeça

Verifique se a secção de movimento da cabeça H8 percorre suavemente a sua tração normal.

Passo 2 Verificar a autorização mecânica

Verifique se há jogadas laterais anormais, flexibilidade de rotação, vibrações ou resistência inconsistente.

Passo 3

Verificar se o spline e os componentes de precisão associados foram mantidos com lubrificação adequada.

Passo 4 Verificar os componentes relacionados

O spline de esferas trabalha em conjunto com outros mecanismos de cabeça, incluindo rolamentos, eixos, suportes, componentes de montagem, molas e partes de acionamento.

Passo 5 ️ Confirmar o número da peça original

Comparar o componente removido comN510054810AAeN510002505AAreferências antes de encomendar.

Passo 6 ️ Instalar corretamente

A instalação deve ser efectuada por técnicos familiarizados com a manutenção da cabeça de colocação SMT e com os conjuntos mecânicos de precisão.

Passo 7

Após a substituição, verificar a suavidade do movimento, a calibração da máquina, o funcionamento do bico e o desempenho do ensaio de colocação antes de voltar à produção normal da máquina.

Nota de selecção:N510054810AA e N510002505AA devem ser confirmados em relação ao componente original instalado.Não presuma a intercambiabilidade apenas a partir do modelo da máquina, porque as revisões da máquina e as configurações da cabeça podem diferir.

O N510054810AA / N510002505AA H8 Head Ball Spline é usado principalmente para manutenção de equipamentos de colocação SMT de alta velocidade.

CM402 Manutenção da cabeça

Adequado para a manutenção de cabeças de colocação CM402 H8 compatíveis onde foram identificadas brincadeiras excessivas, deslocamentos em condições difíceis, contaminação ou desgaste.

CM602 Manutenção da cabeça

Utilizado em configurações de cabeça CM602 compatíveis após confirmação do número de peça original e da especificação da cabeça H8.

Reconstrução da cabeça de colocação

As empresas de serviços SMT profissionais podem usar o spline de bola ao reconstruir cabeças de colocação que exigem restauração de movimento mecânico de precisão.

Manutenção preventiva

Para máquinas com grandes horas de funcionamento, a inspecção do spline de esferas pode ser incorporada aos programas de manutenção programada da cabeça.

Indústrias típicas

Um spline de bola é um componente de movimento linear de precisão projetado para permitir um movimento axial suave enquanto controla a rotação relativa indesejada e o movimento lateral.

Dentro do mecanismo de cabeça de colocação H8, o spline de bola guia a seção em movimento ao longo de um caminho linear definido.

Sequência de operação

1A máquina envia um comando de movimento.

O sistema de controlo determina a posição necessária para a próxima operação de recolha ou colocação.

2O mecanismo de condução da cabeça gera movimento.

O motor e os componentes da transmissão relacionados movem o mecanismo da cabeça.

3O spline da bola guia a seção em movimento.

O spline mantém o movimento axial controlado e ajuda a manter o mecanismo alinhado.

4Os elementos de rolamento reduzem o atrito.

A estrutura interna da esfera permite o movimento repetido com menor resistência do que um simples guia deslizante.

5. O bico atinge a posição desejada.

A orientação mecânica estável suporta o movimento repetível de captação e colocação.

Um processo operacional SMT simplificado é:

Recuperação do componente → Movimento da cabeça → Reconhecimento → Posicionamento do PCB → Colocação do componente → Retorno da cabeça

Durante a produção contínua, este ciclo é repetido milhares de vezes.

A correspondência correta é importante porque os componentes da cabeça SMT de precisão podem parecer semelhantes, embora tenham especificações mecânicas diferentes.

1Confirme o número da peça.

Verificar se o componente existente é identificado como:

• N510054810AA
• N510002505AA

Não é recomendável ordenar apenas pela aparência.

2Confirme a máquina.

Verificar se a máquina está:

• CM402
• CM602

3Confirme a configuração da cabeça H8.

O produto destina- se a ser utilizado paraAplicações para cabeças H8Outros tipos de cabeças de colocação podem utilizar conjuntos de spline diferentes.

4. Comparar o componente original

Se a identificação for incerta, forneça fotografias que mostrem:

• Espinha de bola completa
• Ambos os extremos do eixo
• Posição de instalação
• Marcas existentes
• Reunião de cabeças relacionada

5Diagnóstico antes da substituição

6Inspeccionar partes da cabeça relacionadas.

Ao reconstruir uma cabeça H8 mais antiga, é aconselhável inspecionar outros componentes de desgaste ao mesmo tempo.

Isso pode reduzir o tempo de inatividade repetido da máquina causado pela substituição de apenas uma parte enquanto outros componentes mecânicos permanecem desgastados.

A instalação e a manutenção corretas são importantes porque o spline de bola funciona dentro de um conjunto mecânico de precisão.

Q1: Qual é o principal propósito da Spline de Bola de Cabeça N510054810AA H8?

O seu objectivo principal é orientar o movimento linear controlado dentro do conjunto de cabeças de colocação H8 compatível, ajuda a manter o alinhamento mecânico, reduz o jogo indesejado,e apoiar o movimento repetitivo suave durante a captação e colocação do componente SMT.

P2: Este spline de bola é adequado para CM402 e CM602?

É referenciado para aplicações de cabeças H8 compatíveis associadas a máquinas CM402 e CM602.Portanto, o número de peça existente e a configuração da cabeça devem ser confirmados antes de encomendar.

Q3: Quando deve ser substituído um Spline de Esferas da Cabeça H8?

A substituição pode ser necessária quando a inspecção revelar uma distância mecânica excessiva, movimentos ásperos, vibrações, ruído anormal, danos causados por contaminação, deslocamento inconsistente da cabeça,ou desgaste visível do spline e dos componentes mecânicos associados.

P4: São a N510054810AA e a N510002505AA exatamente a mesma peça?

Podem ser utilizadas como referências relacionadas para esta aplicação, mas a intercambiabilidade directa deve ser verificada em relação ao componente instalado, à configuração da máquina,e documentação de manutenção disponível antes da substituição.

Q5: Que informações devo fornecer para obter um orçamento?

Forneça o número de peça exigido, o modelo da máquina, o tipo de cabeça H8, a quantidade, a condição preferida, o país de entrega e as fotos do componente existente, se disponíveis.Estes detalhes ajudam a melhorar a precisão da correspondência e a eficiência da cotação.

NecessidadeN510054810AA / N510002505AA H8 Espinha de bola de cabeça para CM402 ou CM602?

Por favor, envie-nos:

• Número de peça exigido
• Modelo da máquina
• Informações sobre a cabeça H8
• Quantidade exigida
• Condição preferida
• Destino de entrega
• Fotografias dos componentes existentes, se disponíveis

Podemos ajudar comIdentificação das peças, confirmação do stock, cotação, prazo de entrega, peças sobressalentes da cabeça H8 e disposições de transporte internacional.

Envie sua consulta para disponibilidade atual, preço e confirmação de correspondência.
