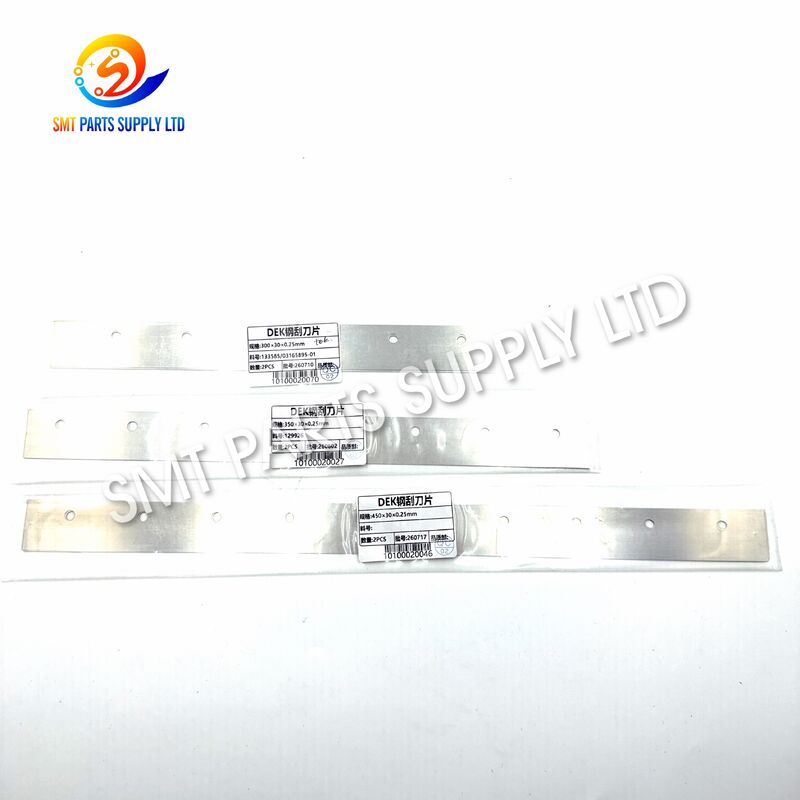

DEK 133585/03165895-01/129926/260717 Lâminas de rodo de aço de 300–450 mm para impressoras Horizon

As lâminas de rodo de aço inoxidável DEK de 300 mm, 350 mm e 450 mm são projetadas para a transferência controlada de pasta de solda em processos automatizados de impressão de estêncil SMT. As referências disponíveis incluem 133585, 03165895-01, 129926 e 260717, cobrindo múltiplos requisitos de largura de impressão para impressoras de estêncil DEK Horizon compatíveis e configurações relacionadas.

Cada lâmina fornece uma borda de impressão reta e estável que ajuda a distribuir a pasta de solda pela área de abertura do estêncil sob pressão controlada e velocidade de deslocamento. A construção em aço inoxidável oferece boa rigidez, resistência à corrosão e estabilidade dimensional durante ciclos de produção repetitivos.

Essas lâminas são adequadas para fabricantes de eletrônicos, centros de serviço SMT, distribuidores de peças de reposição e instalações de produção que necessitam de consumíveis confiáveis para impressoras. Múltiplos comprimentos permitem que os compradores selecionem uma lâmina de acordo com a largura da PCB, área de abertura do estêncil, estrutura do suporte e configuração da máquina.

Para um fornecimento preciso, os clientes são aconselhados a fornecer o modelo da impressora, o comprimento atual da lâmina, o arranjo dos furos de montagem, o ângulo da lâmina, a espessura e o número da peça existente antes de fazer o pedido.

A lâmina do rodo é um componente crítico do processo na impressão de pasta de solda. Embora pareça mecanicamente simples, sua condição influencia diretamente o rolamento da pasta, o preenchimento da abertura, o contato com o estêncil, a consistência do depósito e a repetibilidade geral da impressão.

Durante cada ciclo de impressão, a lâmina aplica pressão à pasta de solda e a move pela superfície do estêncil. A pasta deve rolar suavemente à frente da lâmina enquanto é empurrada para as aberturas do estêncil. Uma lâmina com o comprimento, ângulo, rigidez e condição de borda corretos ajuda a produzir depósitos de pasta de solda repetíveis.

Uma lâmina incorreta ou desgastada pode causar:

Substituir a lâmina do rodo no intervalo de manutenção correto ajuda a proteger a estabilidade do processo e reduz o risco de defeitos chegarem à colocação de componentes, soldagem por reflow, inspeção ou montagem final.

Defeitos de impressão nem sempre são causados pela qualidade da pasta de solda ou do estêncil. A lâmina do rodo e sua condição de instalação também devem ser verificadas sempre que o processo de impressão se tornar instável.

A borda da lâmina se desgasta gradualmente após o contato repetido com a superfície do estêncil. Mesmo pequenas alterações no perfil da borda podem reduzir a uniformidade da transferência da pasta de solda.

Uma borda desgastada pode produzir:

• Altura inconsistente da pasta.
• Preenchimento irregular da abertura.
• Pasta restante atrás da lâmina.
• Aumento dos requisitos de pressão de impressão.
• Limpeza mais frequente do estêncil.
• Resultados diferentes entre cursos de avanço e retrocesso.

A lâmina selecionada deve normalmente cobrir a área de impressão necessária sem ser excessivamente mais larga que o padrão de abertura do estêncil. Uma lâmina muito curta pode não cobrir a área completa de impressão de pasta. Uma lâmina desnecessariamente longa pode aumentar o consumo de pasta de solda e colocar carga adicional no mecanismo de impressão.

O ângulo da lâmina afeta o rolamento da pasta e a força aplicada ao estêncil. Uma configuração de lâmina de 60 graus é amplamente utilizada para aplicações de rodo de metal, mas o ângulo correto deve sempre corresponder ao suporte existente e à configuração da máquina.

Se a lâmina não estiver corretamente assentada no suporte, um lado pode entrar em contato com o estêncil antes do outro. Isso pode causar depósitos irregulares em todo o painel da PCB.

Antes da produção, os técnicos devem verificar:

• Alinhamento da lâmina.
• Limpeza do suporte.
• Aperto dos fixadores.
• Retidão da borda.
• Consistência do contato.
• Instalação correta da lâmina frontal e traseira.

Pressão excessiva pode forçar muita pasta através do estêncil, aumentar o desgaste da lâmina, danificar o estêncil ou criar manchas. Alta pressão não deve ser usada como solução permanente para uma lâmina desgastada.

Baixa pressão pode deixar pasta na superfície do estêncil e resultar em preenchimento incompleto da abertura. As configurações da máquina devem ser ajustadas de acordo com o tipo de lâmina, comprimento, condição da pasta, espessura do estêncil e requisitos do processo.

Pasta seca, resíduo de fluxo, poeira e contaminação por fibras de limpeza podem afetar a borda da lâmina. Limpeza regular com um material aprovado ajuda a manter o contato consistente.

Uma lâmina de metal pode ser danificada por impacto, dobra, armazenamento incorreto ou contato com ferramentas duras. Uma pequena amolgadela ou rebarba pode arranhar o estêncil ou criar uma linha de impressão visível.

Essas lâminas de rodo de aço inoxidável fornecem uma solução de substituição prática para clientes que mantêm impressoras de estêncil DEK compatíveis. As opções de 300 mm, 350 mm e 450 mm permitem que os engenheiros de produção selecionem uma largura de trabalho adequada para diferentes formatos de PCB e estêncil.

A solução foca nos seguintes requisitos de produção:

A borda reta de metal ajuda a manter o contato uniforme em toda a largura de impressão quando corretamente instalada e ajustada.

O aço inoxidável fornece rigidez adequada para ciclos de impressão SMT repetidos e ajuda a resistir à deformação em condições normais de operação.

O material da lâmina é adequado para contato com pasta de solda e condições de manutenção comuns quando limpo e armazenado corretamente.

As versões de 300 mm, 350 mm e 450 mm suportam diferentes áreas de impressão de estêncil e requisitos de produção.

As lâminas são projetadas como consumíveis de manutenção, ajudando as equipes de produção a substituir peças desgastadas sem alterar todo o sistema de impressão.

Uma lâmina corretamente selecionada e instalada ajuda a reduzir a variação de depósito causada por componentes de rodo desgastados, tortos, contaminados ou inadequados.

Para evitar fornecimento incorreto, confirme as seguintes informações:

A lâmina utiliza uma estrutura de aço inoxidável projetada para manter uma borda de trabalho reta durante os ciclos normais de impressão de estêncil SMT.

As opções disponíveis de 300 mm, 350 mm e 450 mm tornam o produto adequado para diferentes larguras de PCB e áreas de impressão de estêncil.

Quando corretamente instalada, a lâmina suporta o rolamento controlado da pasta e o preenchimento consistente da abertura.

O design rígido de metal é adequado para ciclos de impressão automatizados em ambientes de fabricação de eletrônicos.

A lâmina pode ser substituída durante a manutenção planejada da impressora ou quando a inspeção de qualidade de impressão identificar desgaste ou dano na borda.

As referências listadas facilitam para as equipes de compras e manutenção comparar a etiqueta atual da lâmina com a substituição necessária.

Cada lâmina pode ser embalada para reduzir dobras, impacto na borda, arranhões e contaminação durante o armazenamento e transporte.

Comprimento, aparência, número de referência e condição visível da borda podem ser verificados antes do despacho de acordo com o pedido confirmado.

A aplicação principal é a impressão de pasta de solda antes da colocação de componentes. A lâmina move a pasta de solda através de um estêncil posicionado sobre uma PCB. A pasta é transferida através das aberturas do estêncil para as pastilhas correspondentes da PCB.

As lâminas podem ser usadas em ambientes de produção fabricando:

• Eletrônicos de consumo.
• Placas de controle industrial.
• Conjuntos eletrônicos automotivos.
• Equipamentos de comunicação.
• Placas de iluminação LED.
• Módulos de fonte de alimentação.
• Equipamentos eletrônicos médicos.
• Placas de controle de eletrodomésticos.
• Conjuntos de computadores e periféricos.
• Módulos de sensor e automação.

Departamentos de manutenção podem substituir a lâmina quando:

• A borda fica visivelmente desgastada.
• Os resultados de impressão diferem em todo o estêncil.
• A lâmina está torta ou danificada.
• A impressora requer pressão excessiva.
• Pasta de solda permanece atrás da lâmina.
• A frequência de limpeza do estêncil aumenta.
• Uma largura de impressão de PCB diferente é introduzida.
• Intervalos de manutenção preventiva são atingidos.

A lâmina também é adequada para:

• Atacadistas de peças de reposição SMT.
• Empresas de manutenção de equipamentos eletrônicos.
• Provedores de serviços de fabricação por contrato.
• Centros de recondicionamento de impressoras.
• Distribuidores internacionais.
• Armazéns de manutenção de fábrica.
• Equipes de serviço de linha de produção.

Além da produção de alto volume, as lâminas podem ser usadas em linhas de protótipos, engenharia e pequenos lotes onde diferentes larguras de PCB exigem múltiplas opções de comprimento de lâmina.

A impressora posiciona a PCB sob o estêncil. O alinhamento preciso garante que as aberturas do estêncil correspondam às pastilhas da PCB.

A pasta de solda é colocada na frente da lâmina do rodo. A condição da pasta, temperatura, mistura e tempo de exposição devem seguir a especificação do processo.

A máquina abaixa a lâmina do rodo na superfície do estêncil. A lâmina deve entrar em contato com o estêncil uniformemente em toda a sua largura de trabalho.

A cabeça de impressão move a lâmina através do estêncil. Durante este movimento, a pasta de solda rola à frente da lâmina.

A pressão aplicada força a pasta de solda para dentro das aberturas do estêncil. Ângulo, velocidade, pressão e volume de pasta corretos suportam o preenchimento completo.

À medida que a lâmina percorre o estêncil, sua borda remove o excesso de pasta da superfície do estêncil, deixando pasta dentro das aberturas.

Após a impressão, o estêncil se separa da PCB. Os depósitos de pasta de solda permanecem nas pastilhas da PCB.

A PCB impressa pode ser inspecionada manualmente ou por equipamento de inspeção de pasta de solda. Altura, área, volume, posição e forma do depósito podem ser verificados antes da colocação do componente.

Verifique a etiqueta, registro de manutenção, manual da máquina ou marcação da lâmina atual. Compare-o com:

• 133585.
• 03165895-01.
• 129926.
• 260717.

Uma correspondência de número de peça é útil, mas as dimensões e a estrutura do suporte também devem ser confirmadas.

Meça o comprimento de trabalho completo da lâmina existente. Não selecione uma substituição apenas de acordo com a largura da PCB.

As opções disponíveis nesta listagem incluem:

A seleção real depende do padrão do estêncil, do suporte, da configuração da impressora e dos requisitos do processo.

As referências de 300 mm listadas são comumente associadas a uma configuração de 60 graus. No entanto, os clientes devem confirmar o ângulo do suporte existente antes de fazer um pedido.

Descrições do mercado público podem mostrar espessuras diferentes para referências ou configurações semelhantes. Por esse motivo, os compradores devem fornecer:

• A espessura medida.
• Uma foto clara da etiqueta.
• Uma foto de perfil lateral.
• O modelo do suporte atual.
• Um desenho dimensional, quando disponível.

Duas lâminas com o mesmo comprimento podem usar posições de furos de montagem diferentes. Por favor, compare:

• Número de furos.
• Diâmetro do furo.
• Distância entre os furos.
• Distância da borda.
• Formato do slot.
• Extensão da lâmina.
• Área de fixação do suporte.

Muitas impressoras de estêncil usam uma lâmina frontal e uma lâmina traseira. Confirme se o requisito é:

• Uma lâmina individual.
• Um par combinado.
• Apenas lâmina frontal.
• Apenas lâmina traseira.
• Conjunto completo de lâmina e suporte.
• Lâmina de substituição sem suporte.

A lâmina deve cobrir o padrão de abertura com uma margem adequada. Usar uma lâmina muito mais larga do que o necessário pode aumentar o consumo de pasta de solda e o trabalho de limpeza.

Antes de alterar as especificações da lâmina, verifique:

• Tipo de pasta de solda.
• Espessura do estêncil.
• Tamanho da menor abertura.
• Condição do suporte da PCB.
• Velocidade de impressão.
• Pressão de impressão.
• Configurações de separação.
• Intervalo de limpeza.
• Precisão de depósito necessária.

Para identificação mais rápida, envie fotos claras mostrando:

• Lâmina completa.
• Etiqueta do número da peça.
• Furos de montagem.
• Perfil lateral.
• Conjunto do suporte.
• Placa de identificação da máquina.
• Comprimento da lâmina medido.
• Medição de espessura.

Muitas lâminas de impressoras SMT parecem semelhantes. Pequenas diferenças no espaçamento dos furos, espessura, ângulo ou extensão podem impedir a instalação correta ou criar resultados de impressão instáveis.

O material e a aparência da lâmina podem ser inspecionados antes da produção ou montagem.

Dimensões importantes podem incluir:

• Comprimento total da lâmina.
• Largura da lâmina.
• Espessura do material.
• Diâmetro dos furos de montagem.
• Espaçamento dos furos.
• Retidão da borda.
• Extensão da lâmina.

A superfície da lâmina deve ser verificada quanto a:

• Arranhões.
• Ferrugem.
• Amolgadelas.
• Dobras.
• Rebarbas.
• Contaminação.
• Danos na borda.

A etiqueta da embalagem e as informações do pedido devem ser correspondidas antes do envio.

A embalagem deve proteger a borda de trabalho contra impacto e dobras durante o transporte internacional.

1. Pare a impressora de acordo com o procedimento de segurança da fábrica.
2. Remova o suporte do rodo da cabeça de impressão.
3. Use luvas de proteção adequadas ao manusear a lâmina de metal.
4. Limpe o resíduo de pasta de solda do suporte.
5. Inspecione o suporte quanto a danos, pasta seca e material estranho.
6. Compare a nova lâmina com a lâmina removida.
7. Confirme o comprimento, espessura, furos, ângulo e extensão.
8. Posicione a lâmina uniformemente dentro do suporte.
9. Aperte os fixadores gradualmente e uniformemente.
10. Verifique se a lâmina permanece reta após o aperto.
11. Reinstale o suporte na impressora.
12. Defina uma pressão inicial e velocidade de impressão apropriadas.
13. Realize uma impressão de teste.
14. Inspecione os depósitos de pasta de solda em toda a PCB.
15. Ajuste os parâmetros gradualmente de acordo com os resultados da inspeção.

Remova a pasta de solda após a produção usando um método de limpeza aprovado. Não use ferramentas que possam danificar a borda de impressão.

Verifique a borda sob iluminação adequada. Substitua a lâmina se ela apresentar:

• Amolgadelas.
• Rebarbas.
• Dobras.
• Desgaste irregular.
• Corrosão.
• Rachaduras.
• Deformação permanente.

Armazene as lâminas não utilizadas:

• Em embalagem protetora.
• Em local seco.
• Longe de objetos pesados.
• Longe de produtos químicos corrosivos.
• Com a borda protegida.
• Em posições de inventário claramente rotuladas.

Registre:

• Data de instalação.
• Número da impressora.
• Número da peça da lâmina.
• Comprimento da lâmina.
• Número de ciclos de impressão.
• Motivo da substituição.
• Defeitos de impressão observados.
• Nome do técnico.

Esses registros podem ajudar a determinar um intervalo de substituição preventiva apropriado para cada linha de produção.

Envios internacionais podem ser organizados de acordo com a quantidade, urgência de entrega, destino e requisitos do cliente.

Por favor, forneça:

1. Número da peça necessário.
2. Comprimento da lâmina necessário.
3. Modelo da impressora.
4. Quantidade.
5. Lâmina individual ou par.
6. Requisito de apenas lâmina ou conjunto completo com suporte.
7. Fotos da lâmina atual.
8. Dimensões dos furos de montagem.
9. País de entrega necessário.
10. Data de entrega esperada.

Fornecer informações completas ajuda a reduzir o tempo de identificação e evita pedidos incorretos.

Sim, ambas as referências são comumente associadas a configurações de lâminas de rodo de metal de 300 mm. No entanto, a espessura, o estilo do suporte, o padrão de montagem e a configuração exata da máquina devem ser verificados antes do pedido.

O número da peça 129926 é comumente identificado como uma lâmina de rodo de metal de 350 mm. Por favor, forneça o modelo da impressora e fotos da lâmina atual para que a estrutura de montagem possa ser confirmada antes do envio.

Sim, o fornecimento pode ser organizado como uma lâmina individual ou um par combinado, dependendo do estoque e dos requisitos do pedido. Por favor, especifique se você precisa da lâmina frontal, lâmina traseira ou conjunto completo.

Por favor, forneça a etiqueta da lâmina existente, dimensões completas, espessura, espaçamento dos furos, fotos do suporte e modelo da impressora. A referência 260717 deve ser confirmada contra a lâmina física antes que o pedido seja finalizado.

Por favor, envie o número da peça, comprimento da lâmina, modelo da máquina, quantidade necessária, fotos do produto, detalhes dos furos de montagem, país de destino e data de entrega esperada. Essas informações permitem uma identificação mais rápida e uma preparação de cotação mais precisa.

Precisa de uma lâmina de substituição confiável para sua impressora de estêncil SMT?

Envie-nos seu número de peça atual, comprimento da lâmina, modelo da máquina, quantidade e fotos claras do produto. Nossa equipe de vendas verificará a referência, dimensões, arranjo de montagem e opções de fornecimento disponíveis antes da cotação.

Entre em contato conosco para:

• Lâminas de rodo de aço inoxidável de 300 mm.
• Lâminas de rodo de aço inoxidável de 350 mm.
• Lâminas de rodo de aço inoxidável de 450 mm.
• Lâminas individuais ou pares combinados.
• Suporte para identificação de número de peça.
• Confirmação de dimensões de montagem.
• Consultas de compra em massa.
• Busca de peças de reposição para impressoras SMT.
• Arranjos de entrega internacional.
• Requisitos urgentes de substituição de linha de produção.

Por favor, inclua 133585, 03165895-01, 129926 ou 260717 em sua consulta para que possamos processar sua solicitação de forma eficiente.
