Sensor de pressão CONVUM MPS-V6T-AG-0.26M-KM-RH Panasonic DT401 N510025620AA KXF0DQXAA00

CONVUM MPS-V6T-AG-0.26M-KM-RH Sensor de Pressão Panasonic DT401 N510025620AA KXF0DQXAA00

O CONVUM MPS-V6T-AG-0.26M-KM-RH é um conjunto compacto de sensor de vácuo utilizado no sistema de monitoramento pneumático do equipamento Panasonic DT401. Ele é referenciado com os números de peça da máquina N510025620AA e KXF0DQXAA00 e é fornecido com uma configuração de cabo e conector específica da máquina.

O sensor monitora a pressão de vácuo dentro do circuito pneumático conectado e transmite um sinal elétrico para o sistema de controle do equipamento. Este feedback ajuda a máquina a determinar se a condição de vácuo necessária foi estabelecida durante a operação.

A plataforma padrão MPS-V6T utiliza uma conexão de tubo de 6 mm e pertence à faixa de vácuo de 0 a −30 inHg. Sua carcaça compacta, resposta rápida e baixo requisito de espaço de instalação o tornam adequado para equipamentos automatizados de fabricação de eletrônicos.

Para uma substituição precisa, os clientes devem confirmar o sufixo completo do modelo, o modelo da máquina, a forma do conector, o comprimento do cabo, a porta pneumática, o arranjo da fiação e fotografias do sensor original antes de fazer um pedido.

O número completo do modelo deve ser sempre incluído em uma solicitação de cotação. Pedir apenas um corpo de sensor MPS-V6T pode resultar no recebimento de um circuito de saída, tipo de conector, configuração de cabo ou arranjo de instalação diferente.

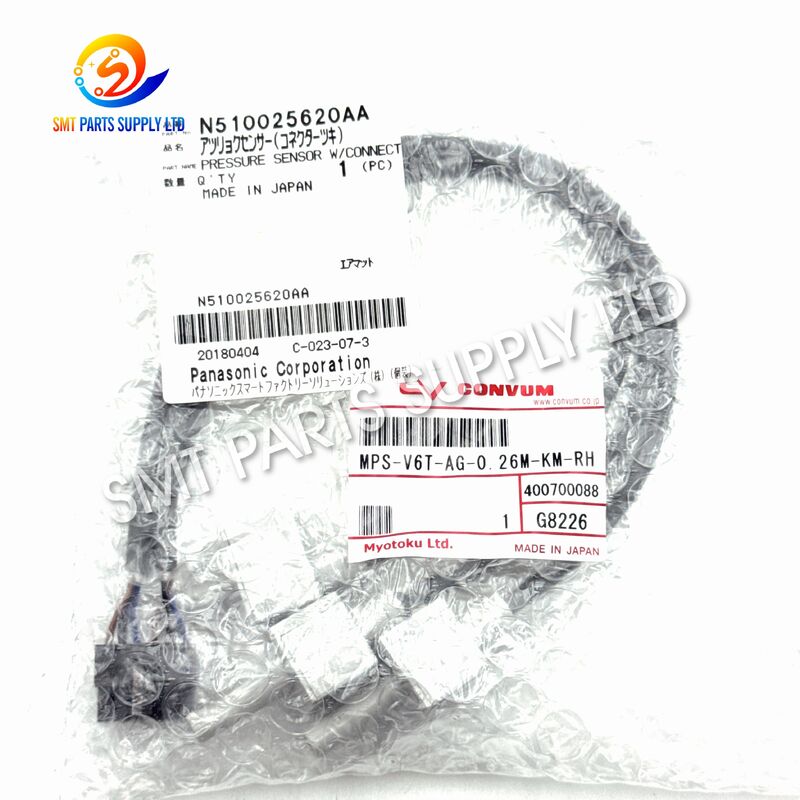

O conjunto completo do sensor pode ser identificado usando três referências importantes:

• MPS-V6T-AG-0.26M-KM-RH.
• N510025620AA.
• KXF0DQXAA00.

Usar as três referências ajuda as equipes de compras e os engenheiros de manutenção a reduzir o risco de receber um sensor de aparência semelhante, mas eletricamente incompatível.

A série MPS-6 é projetada para aplicações onde o espaço de instalação é limitado. Sua estrutura compacta permite que ela se encaixe em áreas de controle pneumático sem exigir uma grande área de montagem.

A família padrão MPS-6 tem um tempo de resposta de referência inferior a 1 milissegundo. A resposta rápida do sinal ajuda o equipamento automatizado a detectar mudanças na pressão de vácuo sem atrasos de controle desnecessários.

A configuração V6T usa uma conexão de tubo de 6 mm. Este projeto permite a integração conveniente no sistema de tubulação pneumática correspondente quando o tamanho do tubo e a direção de instalação correspondem ao componente original.

O sufixo AG-0.26M-KM-RH identifica um conjunto de máquina personalizado, em vez de apenas um sensor de catálogo padrão. O comprimento do cabo, o conector, o arranjo da fiação e a direção de saída do cabo devem, portanto, ser verificados antes da compra.

O sensor pode ser adquirido para:

• Reparo de emergência da máquina.
• Manutenção preventiva.
• Recondicionamento de equipamentos.
• Inventário de peças sobressalentes da linha de produção.
• Restauração de equipamentos usados.
• Projetos de serviço de manutenção.
• Fornecimento internacional de peças sobressalentes SMT.

Um sensor de pressão de vácuo opera repetidamente durante os ciclos de produção da máquina. Operação a longo prazo, condições ambientais, movimento do cabo, contaminação e problemas no sistema pneumático podem afetar gradualmente seu desempenho.

Elementos de detecção internos e componentes eletrônicos podem apresentar mudanças de desempenho após operação prolongada. O sinal do sensor pode se tornar instável, atrasado ou inconsistente com a condição de vácuo real.

Vibração repetida, puxões, dobras acentuadas ou contato com peças móveis da máquina podem danificar o cabo. Condutores internos podem se tornar intermitentes, mesmo quando o isolamento externo parece normal.

Um conector solto, terminal contaminado, pino torto, aba de travamento danificada ou mau contato elétrico pode interromper o sinal do sensor e criar alarmes intermitentes na máquina.

Poeira, névoa de óleo, resíduo de fluxo, umidade ou outros contaminantes que entram no tubo pneumático podem afetar a resposta do sensor ou bloquear o caminho da pressão.

Tubulação rachada, conexões soltas, tubulação inserida incorretamente ou conexões danificadas podem impedir que o nível de vácuo atinja a condição de operação necessária.

Um modelo MPS-V6T padrão pode ter a mesma carcaça geral, mas um circuito de saída diferente. Instalar um sensor PNP, NPN, analógico ou com fiação diferente sem verificação pode produzir um sinal incorreto.

Tensão de alimentação instável, polaridade incorreta, surtos de tensão, fiação da máquina danificada ou um problema na placa de entrada podem causar sintomas semelhantes à falha do sensor.

Quando os testes de diagnóstico confirmarem que o sensor original está defeituoso, substitua-o por um conjunto de sensor MPS-V6T-AG-0.26M-KM-RH corretamente compatível.

Antes de remover o sensor antigo, registre:

• Modelo completo do sensor.
• Número de peça da máquina.
• Modelo do equipamento.
• Número de série do equipamento.
• Posição de montagem do sensor.
• Orientação do conector.
• Roteamento do cabo.
• Tamanho e direção do tubo.

Tire fotografias nítidas de:

• O sensor completo.
• A etiqueta do produto.
• A frente do conector.
• O lado do conector.
• O cabo.
• A conexão pneumática.
• A posição de instalação.

Fotografias são especialmente importantes quando a máquina foi reparada, modificada ou recondicionada anteriormente.

Verifique o tubo, a conexão, o filtro, a válvula, o gerador de vácuo e os componentes pneumáticos circundantes. Um novo sensor não pode corrigir um circuito pneumático com vazamento ou bloqueado.

Confirme se o sensor de substituição corresponde a:

• MPS-V6T-AG-0.26M-KM-RH.
• N510025620AA.
• KXF0DQXAA00, quando aplicável.
• Forma original do conector.
• Arranjo original do cabo.
• Porta pneumática original.
• Direção de montagem original.

Após a instalação, restaure a energia e a pressão pneumática de acordo com o procedimento de manutenção da máquina. Verifique o sinal do sensor através da interface de diagnóstico da máquina e realize um teste de operação controlado.

A tabela a seguir combina a identificação específica da máquina conhecida com os dados de referência padrão da família MPS-6. Como a versão AG-0.26M-KM-RH é um conjunto personalizado, a fiação exata, a pinagem do conector e o arranjo de saída devem ser confirmados antes da instalação.

As versões PC, NC, AC e personalizadas AG não devem ser tratadas como automaticamente intercambiáveis. A série padrão está disponível com configurações de saída PNP, NPN e analógica, enquanto o conjunto AG-0.26M-KM-RH inclui um arranjo de chicote específico da máquina.

A aplicação principal do N510025620AA é o sistema de monitoramento de vácuo ou pneumático utilizado em equipamentos DT401. O sensor detecta uma mudança na pressão de vácuo e fornece feedback correspondente ao sistema de controle da máquina.

O sensor é adequado para departamentos de manutenção que substituem um sensor de pressão instável, danificado, contaminado ou eletricamente defeituoso.

Quando um sensor defeituoso causa alarmes de vácuo repetidos ou paradas inesperadas da máquina, um conjunto sobressalente verificado pode ajudar a reduzir o tempo de reparo.

Revendedores de equipamentos usados e reformadores de máquinas podem instalar o sensor durante a inspeção, restauração ou recondicionamento do sistema pneumático do equipamento.

Fábricas que operam equipamentos de produção críticos podem manter um sensor de pressão verificado em estoque de peças sobressalentes para dar suporte a reparos de emergência.

O tamanho compacto permite que o sensor seja enviado junto com outras peças de máquinas SMT, ajudando fábricas no exterior a consolidar pedidos de manutenção.

O sensor é conectado ao circuito de vácuo do equipamento através de sua conexão de tubo pneumático. A pressão de vácuo entra na porta do sensor e atua no elemento de detecção interno.

A eletrônica interna converte a condição de pressão em uma saída elétrica. Este sinal viaja através do cabo e conector personalizados para o sistema de controle da máquina.

Uma sequência típica de operação inclui:

1. A máquina inicia uma operação relacionada ao vácuo.
2. O ar é removido do circuito pneumático conectado.
3. A pressão de vácuo atinge o sensor através do tubo de 6 mm.
4. O elemento de detecção interno detecta a mudança de pressão.
5. O sensor converte a condição detectada em um sinal elétrico.
6. O sinal passa pelo cabo específico da máquina.
7. O sistema de controle do equipamento recebe o sinal.
8. A máquina compara o sinal com sua condição de operação programada.
9. A máquina continua a operação quando a condição necessária é satisfeita.
10. A máquina pode exibir um alarme quando a condição esperada não é detectada.

O sensor destina-se ao monitoramento de pressão. Não deve ser usado como o único dispositivo de segurança para prevenir acidentes na máquina. O sistema completo de segurança e controle da máquina deve permanecer operacional.

O modelo completo necessário é:

MPS-V6T-AG-0.26M-KM-RH

Não encurte a consulta para MPS-V6T porque modelos MPS-V6T padrão estão disponíveis com diferentes circuitos de saída e conexões elétricas.

O número de peça principal da máquina é:

N510025620AA

A referência cruzada relacionada é:

KXF0DQXAA00

Ambas as referências devem ser incluídas na consulta quando aparecerem nos registros da máquina do cliente.

Indique que o sensor é necessário para o equipamento DT401. Inclua o modelo completo do equipamento e o número de série sempre que disponíveis.

Forneça uma fotografia nítida da etiqueta original do sensor. O sufixo completo é essencial para verificar o conjunto personalizado.

Verificar:

• Forma do corpo do conector.
• Número de terminais.
• Posição da chave.
• Estrutura de travamento.
• Direção de saída do cabo.
• Conexão do lado da máquina.

Confirme o comprimento aproximado do cabo, a direção do roteamento, a condição do isolamento e a posição de instalação.

Verifique se o sistema original usa o arranjo correto de tubo de 6 mm. O tubo deve encaixar firmemente sem força excessiva.

Não selecione um substituto apenas pela faixa de pressão. Confirme a fiação da máquina porque as configurações de saída PNP, NPN, analógica e personalizadas não são automaticamente intercambiáveis.

Indique se o requisito é para:

• Original novo.
• Estoque antigo novo.
• Usado testado.
• Opção de substituição econômica.
• Estoque de emergência urgente.

A disponibilidade depende do estoque atual.

Indique a quantidade exata necessária e se o pedido é para reparo imediato, inventário preventivo ou múltiplas linhas de produção.

A instalação deve ser realizada por pessoal de manutenção treinado e familiarizado com equipamentos automatizados de fabricação de eletrônicos.

• Pare o equipamento com segurança.
• Desconecte a energia elétrica.
• Libere a pressão pneumática residual.
• Registre a posição original do sensor.
• Fotografe o cabo e a tubulação.
• Confirme o modelo de substituição.
• Verifique o conector e a conexão do tubo.

• Desconecte o conector elétrico sem puxar o cabo.
• Libere o tubo pneumático cuidadosamente.
• Remova o hardware de montagem.
• Inspecione o tubo antigo em busca de rachaduras ou contaminação.
• Inspecione o conector em busca de terminais tortos ou danificados.
• Verifique se o cabo tem esfregado contra componentes móveis.

• Instale o sensor na orientação original.
• Conecte o tubo pneumático completamente.
• Evite dobras excessivas no tubo.
• Roteie o cabo longe de peças móveis.
• Conecte o plugue firmemente.
• Confirme se a trava do conector está engatada.
• Fixe o sensor usando o método de montagem original.

• Restaure a pressão pneumática.
• Verifique a conexão do tubo em busca de vazamentos.
• Restaure a energia da máquina.
• Abra a tela de diagnóstico da máquina.
• Confirme se a entrada do sensor é reconhecida.
• Aplique e libere o vácuo várias vezes.
• Verifique mudanças de sinal estáveis e repetíveis.
• Execute a máquina em velocidade controlada.
• Conclua um teste de produção antes da operação completa.

Não insira um objeto duro na porta do sensor. Não introduza limpador líquido, óleo ou pressão de ar excessiva no sensor.

Para proteger o sensor antes da instalação:

• Armazene-o em local limpo e seco.
• Mantenha-o dentro de embalagem protetora antiestática.
• Proteja a porta pneumática contra poeira.
• Não coloque produtos pesados sobre o sensor.
• Não dobre o cabo acentuadamente.
• Mantenha o conector coberto.
• Evite umidade excessiva.
• Evite impacto e vibração.
• Separe o estoque novo e usado.
• Anexe uma etiqueta clara com o número de peça.
• Registre as informações de inspeção.
• Use embalagem resistente a choques para transporte.

A marcação completa MPS-V6T-AG-0.26M-KM-RH deve ser comparada com a consulta do cliente.

N510025620AA e KXF0DQXAA00 devem ser verificados em relação ao requisito de compra.

A carcaça, a porta pneumática, a área de montagem, o cabo, a etiqueta e o conector devem ser examinados em busca de danos visíveis.

A forma do conector, a posição do terminal, a estrutura de travamento e a direção do cabo devem ser comparadas com o componente original.

O corpo do sensor, a conexão do tubo, o cabo e o conector devem ser protegidos contra impacto durante o transporte internacional.

Cada sensor de pressão deve ser embalado individualmente para proteger a carcaça compacta e a conexão elétrica.

A entrega internacional pode ser organizada por correio expresso, frete aéreo, frete marítimo ou envio combinado com outras peças de máquinas SMT.

O tempo de entrega depende da disponibilidade em estoque, quantidade do pedido, condição do produto, requisitos de inspeção, destino e método de transporte.

• Identificação exata do modelo MPS-V6T-AG-0.26M-KM-RH.
• Referência cruzada com N510025620AA e KXF0DQXAA00.
• Referência de aplicação DT401.
• Design compacto de monitoramento de pressão de vácuo.
• Configuração de tubo pneumático de 6 mm.
• Plataforma de sensor MPS-6 de resposta rápida.
• Arranjo de cabo e conector específico da máquina.
• Adequado para manutenção de emergência.
• Adequado para inventário sobressalente planejado.
• Adequado para recondicionamento de equipamentos.
• Consultas de peça única são bem-vindas.
• Pedidos de peças sobressalentes SMT de vários itens podem ser consolidados.
• Fotografias de estoque podem ser verificadas antes do envio.
• Embalagem protetora internacional está disponível.
• Suporte de identificação técnica está disponível antes do pedido.

Sim. Ambas as referências estão associadas ao conjunto do sensor de pressão MPS-V6T-AG-0.26M-KM-RH. Os clientes ainda devem verificar a etiqueta completa, o conector, o cabo, a conexão pneumática e a posição de instalação antes de fazer um pedido.

A substituição direta não é recomendada sem verificação elétrica. A versão AC padrão tem uma saída analógica definida, enquanto a versão AG-0.26M-KM-RH usa um cabo de máquina e arranjo de conector personalizados.

Por favor, forneça o modelo do equipamento, número de série, etiqueta do sensor original, número de peça, fotografias do conector, fotografias do cabo, fotografias da posição de instalação, quantidade necessária e condição de produto preferida.

Verifique o sinal do sensor, a fonte de alimentação, a fiação, o conector, o tubo pneumático, o filtro, a conexão, o gerador de vácuo, a válvula e a entrada da máquina. Um alarme de vácuo nem sempre significa que o próprio sensor falhou.

Requisitos urgentes podem ser verificados de acordo com o estoque atual. Por favor, forneça o modelo exato, número de peça, quantidade, país de destino e data de entrega necessária para uma cotação rápida.

Entre em contato com nossa equipe de vendas para disponibilidade de estoque, condição do produto, identificação técnica, preço, detalhes de embalagem e opções de entrega internacional.

Para verificação mais rápida, inclua:

• MPS-V6T-AG-0.26M-KM-RH.
• N510025620AA.
• KXF0DQXAA00.
• Modelo do equipamento DT401.
• Quantidade necessária.
• Condição de produto preferida.
• Fotografias do sensor original.
• Fotografias do conector e cabo.
• Destino da entrega.
• Data de entrega necessária.

Envie sua consulta hoje para receber uma cotação detalhada para o conjunto de sensor de pressão de vácuo CONVUM MPS-V6T-AG-0.26M-KM-RH DT401.
