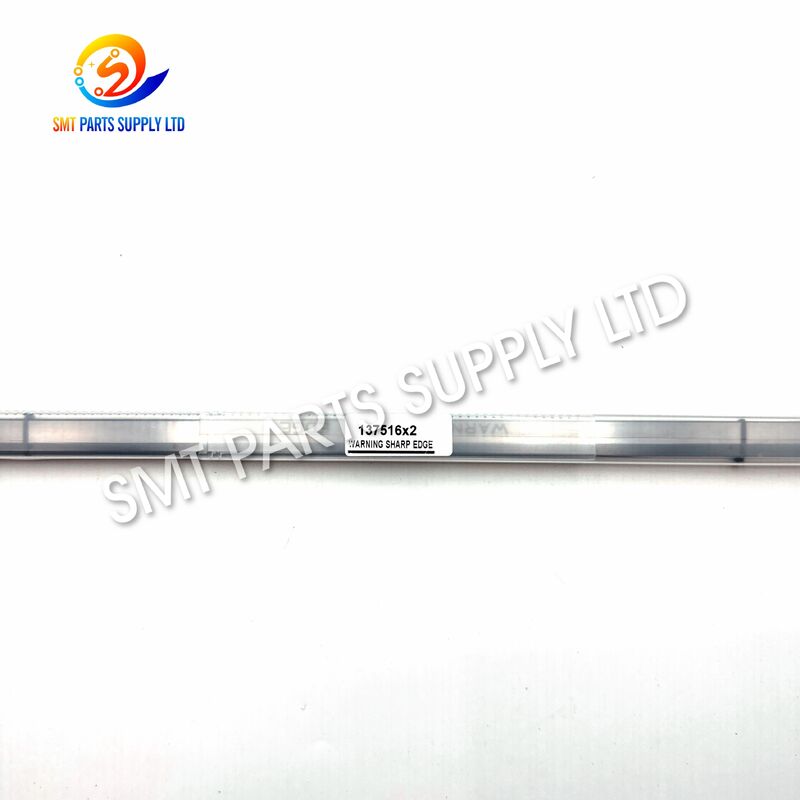

DEK 137516 215607 Folha de braçadeira de placa de 500 mm para 02i 03i

A folha de grampo de placa DEK 137516 é uma peça sobressalente de impressora de precisão usada para suportar e fixar placas de circuito impresso durante o processo de impressão de pasta de solda. É comumente referenciada com os números de peça 215607 e 03128529 e é fornecida para configurações de impressoras de tela DEK compatíveis que requerem uma montagem de grampo de placa de folha ou calço de 500mm.

Durante a impressão, a PCB deve permanecer plana, corretamente posicionada e estável sob o estêncil. Uma folha de grampo de placa desgastada, dobrada ou mal instalada pode permitir que a borda da PCB se mova ou levante, resultando em desalinhamento da pasta de solda, altura de depósito irregular, cobertura incompleta da pastilha ou vazamento excessivo de pasta. A substituição da folha de grampo danificada ajuda a restaurar o suporte confiável da PCB e um desempenho de impressão mais consistente.

Este componente é adequado para fábricas de SMT, provedores de serviços de fabricação de eletrônicos, empresas de manutenção de impressoras e distribuidores de peças sobressalentes. A compatibilidade deve ser confirmada de acordo com o número da peça original, estrutura do grampo instalado, modelo da máquina, configuração do trilho e comprimento real da folha antes do pedido.

A folha de grampo de placa opera perto do trilho de transporte da PCB e contata ou suporta repetidamente as bordas da PCB. Ciclos de produção contínuos, pressão mecânica, ajuste inadequado e contaminação podem afetar gradualmente sua forma e desempenho.

Uma pequena deformação pode parecer insignificante durante a inspeção visual, mas pode afetar o assentamento da PCB e a repetibilidade da impressão. Montagens de PCB de alta densidade, componentes de passo fino e aberturas de estêncil estreitas são especialmente sensíveis ao suporte instável da placa.

As equipes de produção e manutenção devem inspecionar o conjunto do grampo quando uma ou mais das seguintes condições ocorrerem:

• A borda da PCB levanta ligeiramente durante a impressão.
• O alinhamento da placa muda entre os ciclos de impressão.
• Os depósitos de pasta de solda são inconsistentes perto das bordas da PCB.
• A placa não fica plana contra o sistema de suporte.
• A folha está visivelmente dobrada, arranhada, rachada ou deformada.
• O caminho de transporte da PCB torna-se menos estável.
• A placa entra em contato com o estêncil de forma irregular.
• Os defeitos de impressão aumentam após uma colisão ou ajuste do trilho.
• O mecanismo de grampo faz contato anormal durante a operação.
• As folhas de grampo esquerda e direita não parecem mais simétricas.
• A folha não retorna suavemente após o grampo.
• A máquina produz alarmes repetidos de posição da placa.

Esses sintomas também podem envolver outros componentes da impressora. Portanto, os trilhos de transporte, batentes de placa, ferramentas de suporte, sensores, cilindros e atuadores de grampo devem ser inspecionados em conjunto ao diagnosticar instabilidade de impressão.

A substituição da folha de grampo de placa danificada pelo conjunto de 500mm corretamente combinado pode ajudar a restaurar a geometria de grampo original e melhorar a estabilidade da PCB durante a impressão com estêncil.

A folha de grampo de placa DEK 137516 / 215607 é projetada para fornecer uma superfície de suporte controlada ao longo da borda da PCB. Quando corretamente instalada e ajustada, ajuda a manter a placa de circuito em uma posição repetível enquanto o estêncil contata a PCB e o rodo se move pela área de impressão.

A folha de grampo não deve ser considerada uma correção independente para todos os defeitos de impressão de pasta de solda. A condição adequada do estêncil, pressão do rodo, suporte da placa, calibração da impressora, largura do trilho e empenamento da PCB também devem ser controlados.

A designação de 500mm refere-se ao comprimento nominal da folha de grampo. Não deve ser interpretado automaticamente como a largura máxima imprimível da PCB ou a largura total do trilho da máquina. A capacidade real da máquina depende do modelo da impressora, sistema de transporte, configuração do trilho instalado e configuração de produção.

As referências de número de peça podem diferir de acordo com a geração da máquina, banco de dados do fornecedor, revisão ou sistema de numeração histórico. Os clientes devem fornecer fotografias da peça instalada e da placa de identificação da máquina quando houver alguma incerteza.

A folha de grampo de placa 137516 é usada no sistema de manuseio e grampo de PCB de impressoras de pasta de solda DEK compatíveis.

• Configurações de impressora de pasta de solda DEK 02i
• Configurações de impressora de pasta de solda DEK 03i
• Configurações selecionadas de impressora DEK Horizon
• Máquinas que usam a referência de grampo 137516
• Máquinas que usam a referência de conjunto de grampo 215607
• Configurações de impressora que usam 03128529
• Linhas de impressão SMT processando PCBs rígidas
• Produção de montagem de eletrônicos de alta mistura
• Linhas de fabricação de eletrônicos por contrato
• Projetos de reforma e manutenção de impressoras

A folha de grampo de placa funciona como parte do sistema de transporte e suporte de PCB da impressora.

Durante esta sequência, a folha de grampo deve permanecer reta e corretamente alinhada. Sua borda de trabalho deve suportar a placa sem criar pressão excessiva, arranhar a PCB ou interferir no movimento do transportador.

Uma folha funcionando corretamente ajuda a manter a PCB em uma altura estável em relação ao estêncil. Isso é particularmente importante ao imprimir placas com pastilhas de passo fino, pegadas de componentes passivos pequenos, componentes terminados na borda ou aberturas localizadas na borda.

A impressão de pasta de solda depende de vários relacionamentos controlados:

• A PCB deve permanecer plana.
• O estêncil deve se alinhar com as pastilhas da PCB.
• A PCB deve contatar o estêncil de forma consistente.
• O sistema de suporte da placa deve resistir à pressão de impressão.
• Os trilhos do transportador devem segurar a PCB sem distorção.
• O mecanismo de grampo deve liberar sem perturbar a placa.

Quando a folha de grampo está dobrada, a PCB pode ficar em uma altura incorreta perto de uma borda. Isso pode produzir uma lacuna irregular entre o estêncil e a placa ou fazer com que a PCB se mova durante o movimento do rodo.

Como múltiplos parâmetros de impressão podem criar defeitos semelhantes, a equipe de manutenção deve verificar todo o sistema de grampo e suporte antes de decidir sobre a ação corretiva.

Escolher apenas pela aparência visual pode resultar em instalação incorreta. Várias folhas de grampo DEK podem parecer semelhantes, mas diferem em comprimento, arranjo de montagem, revisão ou aplicação.

Para uma cotação mais rápida e precisa, envie:

1. Número da peça necessária.
2. Modelo e número de série da impressora.
3. Fotografia da placa de identificação da máquina.
4. Fotografia da folha de grampo removida.
5. Medição do comprimento total.
6. Fotografia em close-up dos pontos de montagem.
7. Quantidade necessária.
8. Preferência de condição original ou compatível.
9. Destino de entrega.
10. Cronograma de entrega esperado.

Fornecer esses detalhes reduz o risco de fornecer uma peça visualmente semelhante, mas mecanicamente incompatível.

Diferentes configurações de impressora e trilho podem usar diferentes comprimentos de folha.

Não substitua uma folha de 500mm por uma de 520mm apenas porque as dimensões parecem próximas. Diferenças na posição de montagem, perfil e curso mecânico podem afetar a operação da máquina.

Dependendo do estoque, orçamento e requisitos de manutenção, diferentes opções de fornecimento podem estar disponíveis.

Uma peça nova original pode ser preferida quando a linha de produção requer controle rigoroso de componentes originais, validação interna ou aprovação específica do cliente.

Uma folha de grampo compatível nova pode fornecer uma opção prática para fábricas que buscam custos de manutenção controlados. A peça deve ser verificada quanto ao ajuste dimensional, retidão, estrutura de montagem e operação funcional antes do uso na produção.

A cotação final deve indicar claramente a condição fornecida para que o cliente possa tomar uma decisão de compra informada.

A instalação deve ser realizada por pessoal de manutenção de impressoras SMT treinado.

• Não force a folha em uma posição de montagem incompatível.
• Não dobre a folha para compensar uma peça incorreta.
• Não opere a impressora se a folha interferir com o transportador.
• Não use uma PCB danificada como referência de instalação.
• Não aperte um ponto de montagem completamente antes de alinhar os outros.
• Não use ferramentas abrasivas na borda de trabalho.
• Não retorne diretamente à produção em massa sem um teste funcional.

A inspeção rotineira pode estender a vida útil do sistema de grampo de placa e reduzir defeitos de impressão inesperados.

Use materiais de limpeza aprovados pelo procedimento de manutenção de equipamentos da fábrica. Evite raspagem agressiva ou polimento descontrolado, que podem alterar o perfil da folha ou criar rebarbas.

Após a limpeza, certifique-se de que a peça esteja seca e livre de fibras soltas antes de retornar a impressora à operação.

Cada folha de grampo de placa fornecida deve ser verificada antes do envio e novamente antes da instalação.

• Confirmação do número da peça
• Confirmação do comprimento nominal
• Aparência geral
• Retidão
• Condição dos pontos de montagem
• Qualidade da borda
• Limpeza da superfície
• Combinação do par
• Embalagem protetora
• Verificação da quantidade

O desempenho final da máquina deve ser confirmado sob as condições normais de produção do cliente.

A folha de grampo de placa é um componente de precisão relativamente longo e deve ser protegida contra dobras durante o transporte.

• Expresso internacional
• Frete aéreo
• Envio consolidado
• Agente de cargas nomeado pelo cliente
• Envio combinado com outras peças sobressalentes para impressora SMT
• Envio urgente de máquina parada

Os clientes podem solicitar o envio junto com correias, sensores, motores, cilindros, componentes de rodo, peças de transportador e outras peças sobressalentes para impressora de pasta de solda.

Verificamos o número principal da peça, número de referência, modelo da máquina, comprimento e configuração instalada antes de confirmar o pedido.

Opções de fornecimento original e compatível podem ser cotadas de acordo com a disponibilidade, nível de qualidade exigido e orçamento do cliente.

Nossa linha de produtos abrange máquinas de colocação SMT, impressoras de pasta de solda, alimentadores, bicos, motores, sensores, placas de controle e consumíveis de linha de produção.

Componentes longos e facilmente deformáveis são embalados com proteção adicional para reduzir danos de transporte.

Fornecer fotografias da peça antiga e informações da máquina permite que nossa equipe de vendas verifique o produto de forma mais eficiente.

Os clientes podem combinar peças de impressora com outros componentes de máquinas SMT para reduzir custos de compra e transporte.

Eles são comumente usados como números de referência cruzada para o conjunto de folha de grampo de placa de 500mm. A referência 03128529 também pode aparecer em bancos de dados de fornecedores. Como a numeração pode variar por revisão da máquina, confirme a peça original, o modelo da máquina e a configuração instalada antes de fazer o pedido.

A folha de grampo de placa de 500mm é comumente fornecida como um par combinado, mas a embalagem e a quantidade de fornecimento podem variar. Por favor, indique se você precisa de uma peça, um par ou um conjunto de grampo completo ao solicitar uma cotação.

Não. Ela se destina a impressoras compatíveis que usam a referência 137516, 215607 ou 03128529 e uma configuração de grampo de 500mm correspondente. Ela não deve ser selecionada apenas pelo nome da marca DEK.

Por favor, forneça o modelo da máquina, número de série, número da peça antiga, comprimento total e fotografias claras da folha removida e da área de montagem. Nossa equipe de vendas pode comparar essas informações antes de confirmar o pedido.

A substituição é recomendada quando a folha fica dobrada, rachada, arranhada, solta ou incapaz de suportar a PCB uniformemente. Ela também deve ser inspecionada após uma colisão de PCB, movimento anormal do trilho ou defeitos de impressão inexplicáveis na área da borda.

Para preço, disponibilidade, verificação de modelo compatível ou pedidos combinados de peças sobressalentes SMT, envie as seguintes informações:

• Número da peça
• Modelo da máquina
• Número de série da máquina
• Quantidade necessária
• Fotografias da peça antiga
• País de entrega
• Requisito original ou compatível
