Fresa de metal duro maciço de grão fino da série Custom OEM para separação de PCB com retificação de precisão

Fresas separadoras de PCB de carboneto de tungstênio série personalizada OEM

As fresas separadoras de PCB de carboneto de tungstênio da série personalizada OEM são ferramentas de corte de precisão desenvolvidas para operações de roteamento de PCB, corte de contorno, ranhura e remoção de painéis. Fabricadas em carboneto de tungstênio sólido de grão fino, essas fresas fornecem a rigidez, a resistência ao desgaste e a estabilidade dimensional necessárias para a produção contínua de placas de circuito impresso.

Os cortadores são adequados para máquinas separadoras de PCB off-line, sistemas de despanelamento em linha, roteadores CNC de PCB e equipamentos automatizados de processamento de PCB. Diferentes diâmetros de corte, diâmetros de haste, geometrias de canal, comprimentos de corte e comprimentos gerais podem ser fornecidos de acordo com a pinça da máquina do cliente, material de PCB, espessura do painel, caminho de roteamento e velocidade de produção.

Em comparação com ferramentas de corte de uso geral, as fresas roteadoras de PCB são projetadas para controlar rebarbas, poeira, vibração e lascas de borda ao processar FR-4, placas da série CEM, PCBs com suporte de alumínio, compósitos de fibra de vidro e outros substratos eletrônicos. Cada especificação deve ser selecionada de acordo com a construção real da PCB e as condições operacionais da máquina.

O depaneling de PCB é um processo de usinagem de precisão. Mesmo uma pequena incompatibilidade entre a fresa, o material da PCB e os parâmetros da fresadora pode produzir defeitos visíveis ou reduzir a vida útil da ferramenta.

Podem aparecer rebarbas quando a aresta de corte fica desgastada, quando a geometria do canal não é adequada ou quando a taxa de avanço e a velocidade do fuso não correspondem adequadamente. As rebarbas podem afetar a aparência da placa, a folga da montagem e a inspeção posterior.

O FR-4 e outros materiais de fibra de vidro podem lascar quando a fresa vibra, quando a projeção da ferramenta é muito longa ou quando o diâmetro da fresa é inadequado para o raio de fresagem. Uma aresta de corte danificada também pode aumentar o lascamento.

As placas de circuito impresso contêm fibras de vidro abrasivas e sistemas de resina. Ferramentas de aço rápido de uso geral podem se desgastar rapidamente em produção contínua. Parâmetros de corte incorretos, extração insuficiente de poeira e más condições do fuso também podem acelerar o desgaste.

A quebra da ferramenta pode ocorrer devido à velocidade de avanço excessiva, métodos de mergulho incorretos, fixação insuficiente da haste, rolamentos instáveis ​​do fuso, extensão excessiva da ferramenta ou contato com características metálicas inesperadas.

Excentricidade, vibração do fuso, diâmetro inadequado da fresa e qualidade inconsistente da ferramenta podem criar desvios dimensionais. Esses desvios podem influenciar a precisão do contorno da placa, o tamanho do slot e a distância entre a borda roteada e os componentes eletrônicos.

O roteamento de PCB gera poeira fina. Um design de canal inadequado ou extração de vácuo insuficiente pode fazer com que a poeira permaneça dentro do canal de corte, aumentando o calor e a resistência ao corte.

A separação de camadas pode ocorrer quando a ferramenta está cega, a direção de fresagem está incorreta ou a força de corte não é controlada adequadamente. Placas multicamadas e placas com estruturas de bordas sensíveis exigem uma seleção cuidadosa de ferramentas.

Nossas fresas separadoras de PCB de carboneto de tungstênio são produzidas para fornecer uma solução de corte estável para operações de fabricação eletrônica.

O carboneto de tungstênio de grão fino combina rigidez com resistência ao desgaste. Este material é adequado para fresar substratos abrasivos, como FR-4 reforçado com fibra de vidro. O corpo rígido da ferramenta ajuda a manter a geometria da aresta sob altas velocidades do fuso.

O perfil do canal é retificado para corte controlado e remoção eficaz de poeira. Dependendo da estrutura do PCB e da qualidade da borda necessária, os clientes podem selecionar designs de canal com corte superior, corte inferior, estilo de compressão ou específicos da aplicação.

O diâmetro da fresa determina a largura da fresagem, o raio mínimo do canto e a folga do componente. O controle preciso do diâmetro ajuda a manter contornos de PCB consistentes em lotes de produção repetidos.

Uma haste devidamente ajustada reduz o movimento dentro da pinça. A concentricidade controlada ajuda a minimizar a vibração, o desgaste irregular, os canais de roteamento superdimensionados e as marcas visíveis do cortador.

O cortador pode ser selecionado de acordo com:

Importante:A faixa de diâmetro e as opções dimensionais acima representam configurações comumente solicitadas. As especificações finais deverão ser confirmadas por desenho dimensional, amostra de fresa existente, manual da máquina ou medidas fornecidas pelo cliente.

O diâmetro final da fresa não deve ser selecionado apenas de acordo com a espessura da placa. O raio interno mínimo, o espaçamento em torno dos componentes, a potência da máquina, a largura do canal de roteamento e a qualidade necessária da aresta também devem ser considerados.

Essas fresas são usadas em fábricas de eletrônicos, fábricas de montagem de PCB, instalações de fabricação terceirizadas, departamentos de serviço de máquinas roteadoras e linhas de produção de despanelamento de PCB.

• Máquinas separadoras de PCB offline
• Sistemas de despanelamento automático de PCB em linha
• Máquinas roteadoras CNC PCB
• Equipamento de roteamento de PCB de mesa
• Sistemas automatizados de corte de placas de circuito impresso
• Plataformas de separação de PCB baseadas em acessórios
• Sistemas de roteador PCB multifuso
• Equipamento de processamento de substrato eletrônico personalizado

A compatibilidade deve ser confirmada pelo diâmetro da haste da fresa, pinça da máquina, comprimento total, diâmetro de corte, velocidade permitida do fuso e estrutura do porta-ferramenta.

Um fuso de roteador PCB gira a fresa de carboneto de tungstênio em alta velocidade. A máquina move o fuso ou o painel PCB ao longo de um percurso programado. À medida que as arestas de corte entram em contato com a placa, a fresa remove o material do canal de fresagem.

A haste do cortador é inserida na pinça do fuso. A superfície da haste deve estar limpa e a ferramenta deve ser fixada na profundidade correta. A projeção excessiva do cortador pode aumentar o risco de vibração e quebra.

O painel PCB é colocado em um dispositivo de roteamento. O suporte adequado evita o movimento do painel, vibração, flexão e contato entre o cortador e o acessório.

O programa da fresadora define o caminho de corte, o ponto de entrada, a direção de deslocamento, a profundidade de corte e a sequência. O alinhamento fiducial ou de visão pode ser usado dependendo da configuração da máquina.

O fuso gira a fresa enquanto a máquina segue o contorno programado. A geometria do canal corta fibra de vidro, resina, cobre e outros materiais contidos na estrutura do PCB.

Um sistema de vácuo coleta a poeira perto da área de corte. A extração eficaz ajuda a prevenir o acúmulo de material, reduz o calor e mantém a área de trabalho mais limpa.

Após a separação, a borda da PCB é inspecionada quanto a rebarbas, lascas, desvio dimensional, delaminação, corte incompleto e marcas visíveis da ferramenta.

O pessoal de produção registra o uso do cortador por distância de roteamento, quantidade de painéis, tempo de operação ou condição de qualidade da borda. A fresa é substituída antes que o desgaste excessivo afete a qualidade da produção.

A velocidade real do fuso e a taxa de avanço devem ser determinadas de acordo com a capacidade da máquina, diâmetro da fresa, design do canal, material da PCB, espessura da placa, profundidade de fresagem e qualidade de aresta necessária.

O diâmetro da haste deve corresponder à pinça do fuso. Não presuma que todas as máquinas separadoras de PCB usam o mesmo diâmetro de ferramenta ou padrão de pinça.

Informações necessárias:

• Marca e modelo da máquina
• Modelo de fuso
• Especificação da pinça
• Diâmetro da haste do cortador existente
• Comprimento máximo permitido da ferramenta

FR-4, placas com suporte de alumínio, materiais CEM e placas compostas criam diferentes cargas de corte. O conteúdo de fibra de vidro e as camadas de metal podem influenciar significativamente o desgaste da ferramenta.

O comprimento de corte deve cobrir totalmente a espessura da placa, permitindo o posicionamento adequado. Uma seção de corte excessivamente longa pode reduzir a rigidez da ferramenta.

O raio da fresa determina o menor canto interno que pode ser processado. Uma fresa menor proporciona maior flexibilidade de fresagem, enquanto uma fresa maior geralmente proporciona maior rigidez.

O canal de roteamento deve acomodar o diâmetro da fresa e o percurso programado. O cliente também deve considerar a distância entre a borda da PCB e os componentes próximos.

As geometrias de corte ascendente, descendente e de compressão criam diferentes características de força de corte e fluxo de poeira. A seleção deve ser baseada no design do acessório, na posição do vácuo, na superfície da placa e nos requisitos da borda.

Para roteamento contínuo de alto volume, a consistência da ferramenta e o gerenciamento de substituição são especialmente importantes. Os clientes podem encomendar cortadores em lotes de produção com especificações rastreáveis ​​e embalagens padronizadas.

Uma aresta industrial padrão, uma aresta com poucas rebarbas e uma aresta com qualidade cosmética podem exigir diferentes geometrias de fresa e parâmetros de processamento.

Para especificações sem um número de modelo legível, os clientes podem fornecer fotografias nítidas ao lado de uma régua ou paquímetro. Um desenho dimensional ou amostra física fornece uma identificação mais confiável.

Cada lote de produção pode ser inspecionado de acordo com as especificações técnicas confirmadas.

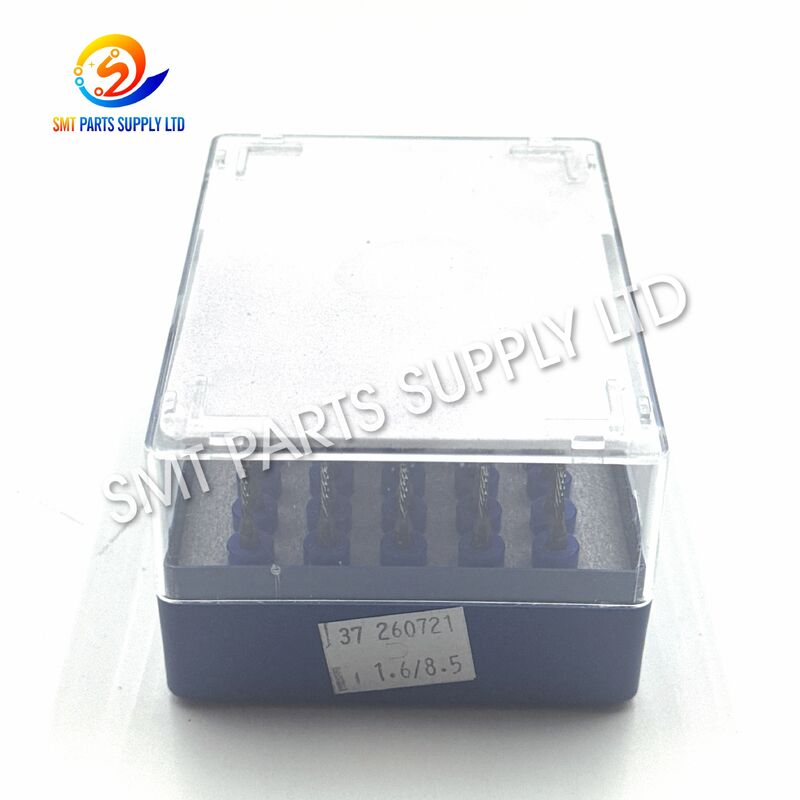

A aresta de corte de uma fresa de metal duro é dura, mas sensível ao impacto. O manuseio correto ajuda a evitar danos microscópicos nas bordas antes da instalação.

• Tubo plástico protetor individual
• Ponta do cortador protegida contra movimento
• Etiqueta de especificação na embalagem externa
• Embalagem em lote para ordens de produção
• Caixa de exportação com proteção interna
• Etiqueta personalizada disponível de acordo com a quantidade do pedido

Esses cortadores podem ser usados ​​com muitos separadores de PCB off-line, máquinas de despanelamento em linha, roteadores CNC de PCB e sistemas de roteamento personalizados. A compatibilidade deve ser confirmada através do diâmetro da haste, dimensões da fresa, pinça do fuso, comprimento permitido da ferramenta e requisitos operacionais, e não apenas pelo nome da máquina.

Sim. Diâmetro de corte, diâmetro da haste, comprimento de corte, comprimento total, direção do canal, quantidade de canal e embalagem podem ser produzidos de acordo com um desenho, amostra existente, especificação da máquina ou informações dimensionais confirmadas. Uma amostra ou desenho completo é recomendado para configurações não padronizadas.

Fresas sólidas de carboneto de tungstênio de grão fino são comumente selecionadas para FR-4 porque o conteúdo de fibra de vidro é abrasivo. O diâmetro final e a geometria do canal devem ser escolhidos de acordo com a espessura da placa, raio de fresagem, largura do canal, velocidade do fuso, taxa de avanço e qualidade de aresta necessária.

Use uma pinça limpa e de tamanho correto, minimize a projeção do cortador, faça a manutenção do fuso, fixe o acessório da PCB, forneça uma extração de poeira eficaz, evite cargas de alimentação excessivas e substitua o cortador antes que ocorra desgaste severo. Os registros de produção podem ajudar a estabelecer um intervalo de substituição preventiva.

Forneça o diâmetro da fresa, diâmetro da haste, comprimento de corte, comprimento total, tipo de canal, material PCB, espessura da placa, modelo da máquina, quantidade necessária e fotografias ou desenhos. Quando a especificação é desconhecida, o envio de uma amostra existente é o método de identificação mais confiável.

Procurando fresas de metal duro confiáveis ​​para seu separador de PCB, roteador CNC ou linha de despanelamento automatizada?

Por favor envie-nos as seguintes informações:

• Marca e modelo da máquina
• Modelo de cortador existente ou número de peça
• Diâmetro de corte e diâmetro da haste
• Comprimento de corte e comprimento total
• Material PCB e espessura da placa
• Direção da flauta ou fotografias nítidas do produto
• Quantidade necessária e cronograma de entrega esperado

Nossa equipe verificará os requisitos dimensionais e recomendará uma especificação de cortador padrão ou personalizada adequada. Amostras, desenhos e fotografias em close são bem-vindos para uma correspondência precisa.

Envie sua consulta hoje para confirmação de especificações, disponibilidade de amostra, prazo de produção, opções de embalagem e uma cotação competitiva.
