Rolamento de Precisão do Eixo Y FUJI NXT NSK Série 7001AT Rolamento de Contato Angular 12 × 28 × 8 mm

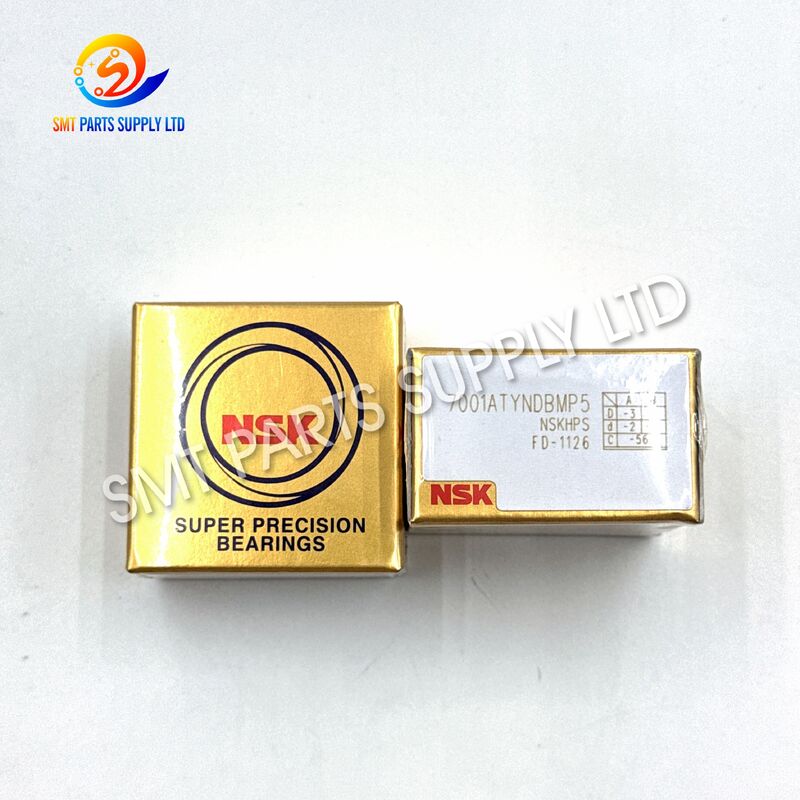

Rolamento de precisão do eixo Y FUJI H4209W NSK 7001ATYNDBMP5 NXT

O rolamento FUJI H4209W é um componente de suporte de movimento de precisão usado no mecanismo do eixo Y do equipamento de colocação de montagem em superfície FUJI NXT. É comumente identificado pela série de rolamentos NSK 7001AT, com designações completas como 7001ATYNDBMP5 ou 7001ATYDBC8P5 aparecendo em diferentes referências de peças. O envelope dimensional padrão associado a este produto tem diâmetro interno de 12 mm, diâmetro externo de 28 mm e largura de 8 mm. As informações públicas das peças NXT identificam o H4209W como um rolamento instalado no conjunto do parafuso esférico do eixo Y, onde duas peças podem ser mostradas na estrutura mecânica relacionada.

Projetado para suporte rotativo de precisão, este rolamento de contato angular ajuda a controlar o movimento radial e o deslocamento axial dentro do mecanismo de posicionamento. A seleção correta do rolamento, a direção de instalação, o arranjo correspondente, a condição de lubrificação e a pré-carga são importantes para manter o movimento suave do eixo e o posicionamento confiável.

Este produto é adequado para fábricas SMT, empresas de manutenção de máquinas, reconstrutores de equipamentos, distribuidores de peças de reposição e equipes de serviços técnicos que necessitam de um rolamento de substituição para conjuntos de movimento FUJI NXT. Os compradores devem confirmar a configuração da máquina, a marcação do rolamento instalado, a posição de montagem e a quantidade necessária antes de fazer um pedido.

Identificação principal do produto

O número de peça H4209W está associado às aplicações de rolamentos FUJI NXT, enquanto as informações da lista de peças disponíveis colocam o rolamento em uma estrutura de parafuso esférico de eixo Y.

Recursos do produto

Causa

Por que um rolamento do eixo Y NXT requer substituição?

O eixo Y de uma máquina posicionadora SMT executa movimentos frequentes de aceleração, desaceleração, posicionamento e retorno durante a produção. O rolamento que suporta o fuso de esferas ou o eixo giratório deve operar repetidamente enquanto mantém o movimento axial e radial controlado. Com o tempo, o desgaste mecânico ou problemas relacionados à instalação podem reduzir o desempenho do rolamento.

1. Fadiga Mecânica de Longo Prazo

Os ciclos de produção contínuos expõem as pistas dos rolamentos e os corpos rolantes a cargas repetidas. Mesmo quando a máquina é mantida corretamente, longas horas de operação podem aumentar gradualmente a folga interna, a fadiga superficial, a vibração ou a resistência ao rolamento.

2. Deterioração da lubrificação

A graxa pode degradar devido à temperatura operacional, contaminação, tempo de serviço excessivo, lubrificante incompatível ou quantidade incorreta de lubrificação. A lubrificação insuficiente aumenta o atrito, enquanto a graxa excessiva pode aumentar o arrasto e a temperatura operacional.

3. Poeira e Contaminação

Os ambientes de produção SMT podem conter poeira fina, detritos de componentes, lubrificante seco, partículas de embalagem ou resíduos de manutenção. A entrada de contaminantes na área do rolamento pode danificar a superfície da pista e criar ruído ou vibração anormal.

4. Pré-carga incorreta do rolamento

Os rolamentos de contato angular são sensíveis à disposição de montagem e à pré-carga. A pré-carga excessiva pode gerar calor, ruído e desgaste prematuro. Uma pré-carga insuficiente pode criar movimento axial, rigidez reduzida ou posicionamento instável do eixo.

5. Desalinhamento

Uma caixa de rolamento desalinhada, um eixo torto, um parafuso de esfera danificado, uma superfície de montagem irregular ou uma contraporca apertada incorretamente podem colocar uma carga anormal no rolamento. Substituir o rolamento sem corrigir o problema de alinhamento pode resultar em falhas repetidas.

6. Instalação inadequada

A força de pressão aplicada através dos corpos rolantes, o impacto de um martelo, a contaminação durante a montagem, a direção de instalação incorreta ou o torque de aperto descontrolado podem danificar um novo rolamento antes que a máquina retorne à produção.

7. Colisão ou Parada de Emergência

Uma colisão mecânica, parada abrupta do eixo, resistência excessiva ou obstrução do parafuso esférico podem transferir carga de choque para os rolamentos de suporte. O rolamento pode permanecer operacional, mas desenvolver ruído, vibração ou precisão de posicionamento reduzida posteriormente.

Sintomas comuns de falha

Estes sintomas não são causados ​​exclusivamente pelo rolamento. O parafuso esférico, o acoplamento, o motor, a guia linear, a contraporca, o codificador, o sistema de lubrificação e o alojamento de montagem também devem ser inspecionados antes da substituição.

Solução

Substituição de precisão para a posição de suporte do eixo Y FUJI NXT

A substituição do rolamento H4209W desgastado pode ajudar a restaurar o movimento suave do eixo Y quando a inspeção confirmar que o rolamento está danificado ou não atende mais à condição rotacional necessária. Um procedimento de substituição correto deve incluir identificação, inspeção, limpeza, instalação, ajuste e verificação operacional.

Processo de substituição recomendado

Notas importantes de instalação

• Não bata diretamente no rolamento com um martelo de metal.
• Não transfira força de pressão através das bolas.
• Mantenha a bancada de trabalho, as ferramentas, o eixo, a carcaça e o rolamento limpos.
• Não misture especificações de rolamentos incompatíveis sem confirmação técnica.
• Não altere a direção de instalação de um rolamento de contato angular.
• Não aplique um lubrificante não especificado.
• Não reutilize uma contraporca, espaçador, colar ou componente de retenção danificado.
• Verifique o parafuso esférico quanto a empenamento, desgaste, marcas ou resistência anormal.
• Verifique as guias lineares antes de assumir que todo problema no eixo Y é causado pelo rolamento.
• Siga o manual de manutenção do equipamento e os procedimentos de segurança do local.

Especificações

Principais especificações do produto

Referências públicas e comerciais identificam a plataforma dimensional 7001A como furo de 12 mm, diâmetro externo de 28 mm e largura de 8 mm. Os registros H4209W disponíveis também identificam o componente como um rolamento NSK para equipamentos FUJI NXT.

Tabela de verificação de sufixo

A interpretação do sufixo não deve ser usada como único critério de compra. A marcação completa, a disposição dos rolamentos, a configuração da máquina e a documentação de montagem devem ser verificadas em conjunto.

Controle de qualidade

Inspeção de entrada

Cada rolamento fornecido deve ser verificado de acordo com os requisitos do pedido antes do envio. O processo de inspeção pode incluir:

• Comparação de números de peça FUJI.
• Modelo NSK e comparação de sufixos.
• Medição do diâmetro interno.
• Medição do diâmetro externo.
• Medição de largura.
• Inspeção da aparência da superfície e da pista.
• Inspeção de corrosão e contaminação.
• Inspeção das condições da embalagem.
• Inspeção manual da condição rotacional.
• Verificação de quantidade.
• Verificação de rótulo e lote.
• Confirmação com foto quando solicitado.

Verificação Pré-Embarque

Aplicativo

Aplicação de Equipamento Primário

O rolamento H4209W é comercializado principalmente como um rolamento de reposição de precisão para equipamentos de posicionamento FUJI NXT SMT. Os registros da lista de peças conectam-no a um conjunto de parafuso esférico do eixo Y NXT.

Áreas de aplicação típicas

Compradores adequados

• Fábricas de fabricação de eletrônicos SMT.
• Instalações de produção EMS.
• Usuários de equipamentos FUJI.
• Empresas de reparo de máquinas SMT.
• Oficinas de reconstrução de máquinas de colocação.
• Equipes de manutenção de automação industrial.
• Distribuidores de peças de reposição SMT.
• Fornecedores de serviços de equipamentos no exterior.
• Departamentos de engenharia de fábrica.
• Equipes de manutenção preventiva.

Como funciona

Princípio do rolamento de contato angular

Um rolamento de esferas de contato angular usa geometria de pista que cria uma linha de contato entre as esferas e as pistas em um ângulo com o plano radial. Este projeto permite que o rolamento suporte carga radial e carga axial ao mesmo tempo. A NSK descreve os rolamentos de esferas de contato angular como produtos adequados para carregamento combinado, com diferentes configurações selecionadas de acordo com a direção da carga axial e a rigidez necessária.

Função no mecanismo do eixo Y

Dentro de um eixo de posicionamento de precisão, o servo motor gira o fuso de esferas. A porca do parafuso esférico converte o movimento rotativo em movimento linear, fazendo com que a estrutura da máquina se desloque ao longo do eixo Y.

O rolamento de suporte desempenha várias funções importantes:

1. Ele suporta a extremidade giratória do parafuso esférico.
2. Ajuda a controlar o deslocamento axial.
3. Ele mantém o alinhamento rotacional.
4. Contribui para a rigidez do sistema de acionamento.
5. Reduz movimentos indesejados durante a aceleração.
6. Ajuda o sistema servo a produzir um posicionamento consistente.
7. Ele suporta movimentos repetíveis da máquina em ciclos contínuos.

Por que a rigidez do rolamento é importante

Durante rápida aceleração ou desaceleração, a força axial pode atuar no suporte do parafuso esférico. Se o rolamento tiver folga excessiva, o parafuso poderá se mover ligeiramente na direção axial. Este movimento pode reduzir a estabilidade de posicionamento e criar uma resposta mecânica inconsistente.

Um rolamento de contato angular corretamente selecionado e instalado fornece suporte controlado. Quando o arranjo do rolamento, a pré-carga, a lubrificação, o ajuste do eixo e o ajuste do alojamento estão corretos, o eixo pode operar com rotação mais suave e posicionamento mais estável.

Relacionamento com Outros Componentes

A substituição do rolamento não corrigirá um parafuso de esfera danificado, uma guia linear desgastada, um acoplamento solto, um motor defeituoso ou uma configuração incorreta do servo. Recomenda-se um diagnóstico mecânico completo.

Benefícios de desempenho

1. Suporte de eixo estável

O rolamento ajuda a estabilizar o fuso de esferas giratório e a limitar movimentos indesejados do eixo.

2. Viagem mecânica suave

O contato de rolamento correto reduz o atrito em comparação com o suporte deslizante e promove um movimento mais suave do eixo Y.

3. Posição Axial Controlada

O projeto de contato angular suporta a força axial e ajuda a manter a posição pretendida do parafuso esférico.

4. Capacidade de movimento de precisão

Um rolamento de grau de precisão adequado atende aos requisitos de repetibilidade do equipamento de colocação SMT.

5. Vibração mecânica reduzida

A substituição de um rolamento desgastado ou danificado pode reduzir a vibração e o ruído verificados relacionados ao rolamento.

6. Eficiência de Manutenção

Usar a identificação H4209W e NSK correta reduz o risco de encomendar um rolamento padrão não relacionado.

7. Confiabilidade da Produção

A substituição preventiva pode reduzir a possibilidade de parada inesperada do eixo causada por danos progressivos no rolamento.

8. Reconstruir compatibilidade

O componente é adequado para oficinas de manutenção, reconstruindo ou restaurando conjuntos de movimento FUJI NXT.

Comparação com um rolamento de uso geral

Um rolamento com as mesmas dimensões de 12 × 28 × 8 mm não é automaticamente um substituto aceitável. O design interno, o ângulo de contato, o grau de precisão, o tipo de gaiola, a condição correspondente, a pré-carga e o sufixo podem ser diferentes.

Como escolher

Etapa 1: confirme o número da peça FUJI

Verifique se a lista de peças da máquina, o documento de serviço, o pacote removido ou o registro de manutenção identificam o componente necessário como H4209W.

Etapa 2: registre a marcação completa do rolamento

Não forneça apenas “7001”. Fotografe ou anote todos os caracteres gravados no rolamento, incluindo prefixos e sufixos.

As marcações possíveis nas referências disponíveis incluem:

• 7001ATYNDBMP5
• 7001ATYDBC8P5
• 7001AT
• H4209W

Como os registros de sufixos completos diferem nas listagens e documentos de peças disponíveis, a marcação do rolamento removida deve ser tratada como a principal referência de compra.

Etapa 3: confirme as dimensões

Meça ou verifique:

• Diâmetro interno: 12 mm.
• Diâmetro externo: 28 mm.
• Largura: 8 mm.

Passo 4: Confirme o Equipamento

Forneça as seguintes informações:

• Marca da máquina.
• Série de máquinas.
• Geração de máquinas.
• Número do módulo.
• Número de série da máquina.
• Posição do eixo.
• Nome da montagem.
• Número de peça existente.

Etapa 5: confirme o arranjo dos rolamentos

Pergunte ao engenheiro de manutenção se a montagem utiliza:

• Um rolamento.
• Dois rolamentos individuais.
• Um par combinado.
• Arranjo costas com costas.
• Arranjo presencial.
• Suporte de extremidade fixa.
• Suporte de extremidade flutuante.
• Configuração específica de pré-carga ou espaçador.

Etapa 6: confirme a condição necessária

As condições de fornecimento disponíveis podem incluir:

A condição real fornecida deve ser claramente indicada na cotação. “Original”, “novo”, “usado” e “substituição” nunca devem ser presumidos apenas pelo número do modelo.

Etapa 7: forneça fotos

Fotos úteis incluem:

• Gravação de rolamento.
• Etiqueta da embalagem original.
• Etiqueta de peças FUJI.
• Posição instalada.
• Conjunto de suporte de parafuso esférico.
• Placa de identificação da máquina.
• Rolamento removido de ambos os lados.
• Arranjo de espaçador, colar e contraporca.

Etapa 8: confirme a quantidade

Um diagrama de peças pode mostrar dois rolamentos H4209W no conjunto do eixo Y relacionado, mas a quantidade de compra deve ser confirmada de acordo com o módulo exato e o escopo de manutenção.

Informações sobre pedidos

Forneça os seguintes detalhes para uma cotação rápida e precisa:

Embalagem e Envio

Os rolamentos de precisão requerem proteção cuidadosa contra impacto, umidade, poeira e corrosão durante o transporte.

Processo de embalagem padrão

1. A identificação do rolamento é confirmada.
2. O rolamento é colocado em embalagem interna protetora.
3. Material resistente à umidade é adicionado quando necessário.
4. O produto está protegido contra movimentos dentro da caixa.
5. A etiqueta externa inclui o número da peça e a quantidade.
6. A embalagem é colocada em uma caixa de transporte reforçada.
7. A documentação de exportação é preparada de acordo com o pedido.

Opções de envio disponíveis

• DHL expresso.
• Expresso FedEx.
• UPS expresso.
• Frete aéreo.
• Frete marítimo para pedidos consolidados.
• Despachante designado pelo cliente.
• Conta de correio do cliente.
• Envio combinado com outras peças de reposição SMT.

Recomendações de armazenamento

• Mantenha o rolamento em sua embalagem protetora original até a instalação.
• Guarde-o em uma área interna limpa e seca.
• Evite a exposição à condensação ou produtos químicos corrosivos.
• Não coloque produtos pesados ​​na embalagem do rolamento.
• Mantenha o produto longe de poeira metálica e detritos de usinagem.
• Não abra a embalagem desnecessariamente.
• Use luvas limpas durante a inspeção e instalação.
• Gire o estoque de acordo com a data de recebimento.
• Verifique novamente a condição após armazenamento a longo prazo.
• Evite o contato direto com as mãos desprotegidas em superfícies de precisão.

Perguntas frequentes

Q1: H4209W é igual a NSK 7001ATYNDBMP5?

H4209W é a referência de peça sobressalente da FUJI comumente associada a um rolamento de precisão da série NSK 7001AT para equipamentos NXT. Alguns registros comerciais usam 7001ATYNDBMP5, enquanto um registro de lista de peças mostra 7001ATYDBC8P5. Confirme a marcação completa no rolamento removido antes de fazer o pedido.

Q2: Quais são as dimensões do rolamento H4209W?

As dimensões comumente documentadas são 12 mm de diâmetro interno, 28 mm de diâmetro externo e 8 mm de largura. No entanto, as dimensões por si só não são suficientes para a substituição porque a classe de precisão, o design do contato, o arranjo correspondente, o tipo de gaiola e os sufixos relacionados à pré-carga também devem ser verificados.

Q3: Onde este rolamento é usado em uma máquina FUJI NXT?

As informações disponíveis sobre peças NXT identificam o H4209W como um rolamento em um conjunto relacionado ao parafuso esférico do eixo Y. A posição precisa de instalação pode variar de acordo com o módulo e a configuração da máquina, portanto os compradores devem fornecer o modelo do equipamento, número do módulo e foto da montagem.

Q4: Posso usar um rolamento 7001 padrão?

Um rolamento padrão com as mesmas dimensões não deve ser instalado automaticamente. O rolamento original pode exigir um projeto específico de contato angular, classe de precisão, gaiola, configuração interna, arranjo combinado ou pré-carga. Sempre compare o sufixo completo e os requisitos do aplicativo.

Q5: Quais informações são necessárias antes da cotação?

Por favor, envie H4209W, a marcação completa do rolamento NSK, quantidade necessária, modelo da máquina, número de série da máquina, posição instalada, condição necessária e fotos nítidas. Esses detalhes permitem ao fornecedor verificar a compatibilidade e evitar atrasos causados ​​por informações incompletas do sufixo.

Contate-nos

Procurando o rolamento de precisão FUJI H4209W NSK 7001AT para um projeto de manutenção do eixo Y NXT?

Envie-nos a marcação do rolamento, modelo da máquina, quantidade necessária, condição preferencial e destino de entrega. Nossa equipe verificará as especificações disponíveis, status do estoque, requisitos de embalagem e opção de envio antes da cotação.

FORNECIMENTO DE PEÇAS SMT LTD.fornece peças sobressalentes para máquinas SMT, componentes de alimentação, rolamentos, motores, sensores, placas de controle, bicos, filtros e soluções de manutenção para clientes de fabricação de eletrônicos em todo o mundo.

Apoiamos:

• Verificação rápida do número da peça.
• Confirmação do produto com base em foto.
• Opções de condições novas e de substituição.
• Requisitos de manutenção de emergência.
• Pedidos de pequenas quantidades e lotes.
• Remessas combinadas de peças sobressalentes SMT.
• Entrega expressa internacional.
• Comunicação técnica antes do envio.
• Embalagem protetora para exportação.
• Suporte de fornecimento de peças de reposição de longo prazo.

Para um serviço preciso, incluaH4209W,7001ATYNDBMP5 ou a marcação completa real,12×28×8mm, eAplicação do eixo Y FUJI NXTem sua consulta.
