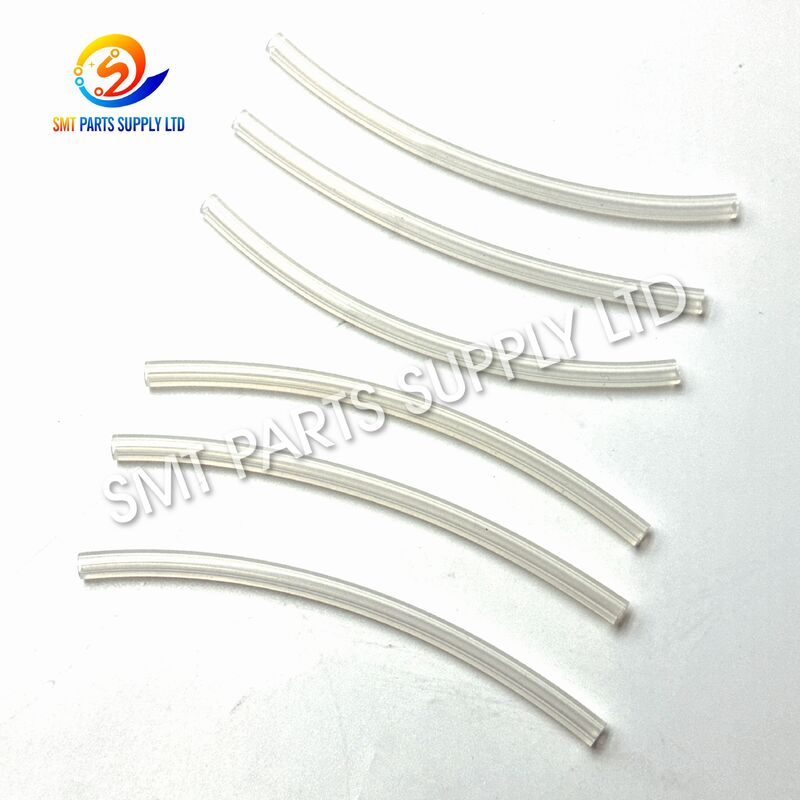

Tubo de Vácuo para Cabeçote Panasonic KXF0DS4AA00 de 120mm para CM402 NPM 3-Cabeçotes

O Tubo de Vácuo para Cabeçote Panasonic KXF0DS4AA00 de 120mm é um componente pneumático de reposição projetado para aplicações de máquinas de montagem SMT Panasonic CM402 e NPM de 3 cabeçotes. Instalado no circuito de vácuo do cabeçote de montagem, o tubo transfere a pressão de vácuo entre componentes pneumáticos relacionados e o sistema de captação do bico, ajudando o cabeçote a criar a sucção necessária para segurar componentes eletrônicos durante a captação, movimentação e montagem.

O desempenho do vácuo é crítico na produção SMT de alta velocidade. O envelhecimento, rachaduras, deformação, contaminação ou vazamento em um tubo de vácuo do cabeçote podem reduzir a sucção efetiva e contribuir para um desempenho de captação instável. A substituição de um tubo deteriorado pela especificação correta KXF0DS4AA00 ajuda a restaurar a condição do circuito de vácuo.

Este tubo de vácuo de 120mm é adequado para reparo de cabeçotes de montagem, manutenção programada, recondicionamento de máquinas e estoque de peças sobressalentes em ambientes de fabricação de eletrônicos.

Informações Básicas do Produto

Causa – Por que o Tubo de Vácuo do Cabeçote Requer Substituição

O cabeçote de montagem realiza milhares de ciclos repetitivos de captação e montagem durante a produção SMT normal.

O tubo de vácuo funciona continuamente como parte do circuito pneumático. Movimentação repetida da máquina, flexão, mudanças de pressão, contaminação ambiental e longas horas de produção podem afetar gradualmente a condição do tubo.

Causas comuns de deterioração incluem:

Um pequeno vazamento em uma linha de vácuo pode ter um efeito maior do que seu tamanho físico sugere, pois o cabeçote de montagem depende de pressão negativa estável para o manuseio de componentes.

Sintomas Típicos de Problemas no Tubo de Vácuo

O pessoal de manutenção pode inspecionar o KXF0DS4AA00 e o circuito de vácuo relacionado se a máquina apresentar sintomas como:

• Captação fraca de componentes
• Falha intermitente na captação
• Componentes caindo durante a movimentação do cabeçote
• Nível de vácuo instável
• Rachaduras visíveis no tubo
• Endurecimento ou deformação do tubo
• Conexão solta do tubo
• Fluxo de ar de vácuo restrito
• Alarmes repetidos de captação
• Desempenho do vácuo mudando entre ciclos

Esses sintomas também podem originar-se de bicos, filtros, válvulas, conexões, sensores, geradores de vácuo ou outras peças pneumáticas.

Portanto, o circuito de vácuo completo deve ser verificado antes de decidir qual componente requer substituição.

Solução – Substituir o Tubo de Vácuo KXF0DS4AA00 Desgastado

Quando a inspeção confirma deterioração ou vazamento no tubo original, substituí-lo pelo Tubo de Vácuo para Cabeçote KXF0DS4AA00 de 120mm correto ajuda a restaurar a conexão pneumática dentro do cabeçote de montagem.

Um tubo instalado corretamente suporta a transferência de vácuo consistente e permite que o sistema de bicos execute sua função de captação sob as condições de operação da máquina pretendidas.

Benefícios da Manutenção

Especificações

Identificação Recomendada

Para uma compra precisa, use a identificação completa:

Panasonic + KXF0DS4AA00 + 120mm + CM402/NPM + 3-Cabeçotes

As configurações de máquina e cabeçote podem variar. Os compradores devem confirmar o número da peça original e a configuração instalada antes de fazer o pedido.

Aplicação

O Tubo de Vácuo para Cabeçote KXF0DS4AA00 é destinado ao sistema de vácuo em aplicações compatíveis de cabeçotes de montagem Panasonic.

Pode ser usado para:

• Manutenção do cabeçote de montagem
• Reparo de linha de vácuo
• Substituição de tubo danificado
• Manutenção preventiva
• Recondicionamento da unidade de cabeçote
• Inventário sobressalente da linha de produção
• Serviço de máquinas usadas
• Revisão de equipamentos SMT

Indústrias de Produção Típicas

Este tubo de vácuo pode ser usado em equipamentos de montagem operando em ambientes de fabricação como:

• Eletrônicos de consumo
• Eletrônicos automotivos
• Equipamentos de comunicação
• Eletrônicos industriais
• Produtos de LED
• Conjuntos de fontes de alimentação
• Hardware de computador
• Eletrodomésticos inteligentes
• Placas de controle
• Montagem geral de PCB

Seu propósito permanece o mesmo em todas essas aplicações: manter o caminho de vácuo-ar necessário para o manuseio confiável de componentes.

Papel do Sistema de Vácuo na Montagem SMT

Durante a montagem, um bico deve captar um componente do alimentador e segurá-lo firmemente enquanto o cabeçote se move em direção à PCB.

O processo normalmente depende de vários componentes relacionados:

O tubo de vácuo KXF0DS4AA00 faz parte desse caminho pneumático.

Ele não gera vácuo por si só. Seu papel é fornecer uma passagem de ar adequada entre componentes relacionados dentro do sistema do cabeçote de montagem.

Como Funciona

O KXF0DS4AA00 funciona em conjunto com os sistemas de geração de vácuo e bicos da máquina.

1. Geração de Vácuo

O sistema pneumático da máquina cria pressão negativa quando um ciclo de captação de componentes começa.

2. Transmissão de Vácuo

A pressão de vácuo viaja através do circuito pneumático conectado.

O tubo de vácuo para cabeçote KXF0DS4AA00 fornece parte desse caminho de fluxo de ar.

3. Sucção do Bico

A pressão negativa atinge o conjunto do bico, gerando sucção na ponta do bico.

4. Captação de Componente

O bico entra em contato com o componente eletrônico e o segura através da força do vácuo.

5. Movimentação do Cabeçote

O cabeçote de montagem move o componente em direção à posição programada da PCB.

6. Montagem do Componente

O vácuo é liberado ou comutado de acordo com o ciclo da máquina, permitindo que o componente seja montado na PCB.

7. Produção Repetida

O processo se repete continuamente durante a operação de montagem de alta velocidade.

Como o ciclo ocorre rapidamente e repetidamente, a linha de vácuo deve permanecer livre de rachaduras, vazamentos, restrições e conexões inadequadas.

Por que a Condição do Tubo de Vácuo Importa

Um tubo pode parecer visualmente aceitável, mas ainda ter pequenas áreas de envelhecimento ou deformação.

Problemas podem ocorrer quando:

• A parede do tubo fica dura
• Pequenas rachaduras se desenvolvem perto das extremidades
• Pontos de conexão ficam soltos
• O tubo fica apertado
• Contaminação interna restringe o fluxo de ar
• O tubo se dobra incorretamente após a manutenção

Essas condições podem reduzir a eficiência da transferência de vácuo.

Por esse motivo, o tubo deve ser inspecionado sempre que o cabeçote de montagem apresentar instabilidade de captação inexplicável.

Como Escolher

Selecionar o componente pneumático SMT correto requer mais do que verificar a aparência geral.

1. Confirme o Número da Peça

O número da peça necessário é:

KXF0DS4AA00

Tubos de vácuo semelhantes podem ter dimensões ou aplicações diferentes.

2. Confirme o Comprimento do Tubo

Esta especificação é:

120mm

O comprimento é importante porque tubulações incorretas podem produzir roteamento inadequado, flexão excessiva ou tensão de instalação.

3. Confirme o Modelo da Máquina

Equipamentos aplicáveis incluem:

CM402 / NPM

Sempre verifique a máquina instalada real e a configuração do cabeçote.

4. Confirme a Aplicação do Cabeçote

A configuração solicitada é:

3-Cabeçotes

Este detalhe deve ser incluído ao enviar uma consulta, pois diferentes configurações de cabeçote podem usar peças pneumáticas diferentes.

5. Compare com a Peça Original

Antes de comprar, compare:

• Número da peça
• Comprimento do tubo
• Posição da conexão
• Roteamento do tubo
• Diâmetro
• Modelo de máquina existente
• Configuração do cabeçote de montagem

Uma foto clara da peça original é útil quando a confirmação de compatibilidade é necessária.

Informações Recomendadas para Consulta

Fornecer informações completas pode reduzir significativamente erros de identificação de peças.

Recomendações de Manutenção

Inspeção Visual Regular

Verifique o tubo de vácuo quanto a:

• Rachaduras
• Endurecimento
• Achatamento
• Desgaste da superfície
• Conexões soltas
• Flexão anormal
• Contaminação

Verifique os Pontos de Conexão

As extremidades do tubo e as conexões são áreas de inspeção comuns, pois a manutenção repetida pode criar desgaste ao redor das posições de conexão.

Evite Dobras Afiadas

O roteamento inadequado do tubo pode restringir o fluxo de ar ou criar fadiga mecânica prematura.

Mantenha o Circuito de Vácuo Limpo

Poeira, óleo ou contaminação que entram no caminho pneumático podem influenciar o desempenho do vácuo.

Substitua Tubos Danificados Prontamente

Se vazamento ou deterioração física for confirmado, a substituição é geralmente preferível ao reparo temporário.

Referência de Solução de Problemas

Não assuma que todo problema de captação é causado pelo tubo de vácuo. A solução de problemas precisa deve abranger todo o sistema pneumático do cabeçote.

Planejamento de Inventário de Peças Sobressalentes

Para fábricas que operam equipamentos SMT Panasonic, ter componentes pneumáticos de cabeçote comumente usados disponíveis pode ajudar a reduzir atrasos na manutenção.

Pequenos componentes pneumáticos podem ser itens úteis para manter no inventário de manutenção, pois a substituição pode ser atrasada enquanto se espera por uma peça específica.

Inspeção do Produto Antes do Envio

Pontos de inspeção típicos para KXF0DS4AA00 podem incluir:

• Confirmação do número da peça
• Confirmação do comprimento
• Inspeção de aparência
• Condição da superfície do tubo
• Condição das extremidades de conexão
• Verificação da quantidade
• Inspeção da embalagem

Ao encomendar várias peças de cabeçote Panasonic juntas, uma rotulagem clara do número da peça pode ajudar a simplificar o recebimento do armazém e o gerenciamento da manutenção.

FAQ

P1: Para que serve o Panasonic KXF0DS4AA00?

O KXF0DS4AA00 é um tubo de vácuo para cabeçote de 120mm usado em aplicações compatíveis de montagem Panasonic CM402 e NPM de 3 cabeçotes. Ele transfere a pressão de vácuo dentro do circuito pneumático do cabeçote de montagem para suportar a captação de componentes.

P2: O KXF0DS4AA00 é um bico de montagem?

Não. O KXF0DS4AA00 é um tubo de vácuo para cabeçote, não um bico. Ele pertence ao sistema de vácuo/pneumático dentro do conjunto do cabeçote de montagem.

P3: Por que um tubo de vácuo danificado deve ser substituído?

Rachaduras, endurecimento, deformação ou conexões soltas podem causar vazamento de vácuo ou fluxo de ar restrito. Isso pode contribuir para captação fraca ou instável de componentes durante a produção.

P4: Como posso confirmar se o KXF0DS4AA00 se encaixa na minha máquina?

Confirme o número da peça KXF0DS4AA00, especificação de 120mm, modelo da máquina e configuração de 3 cabeçotes. Fornecer uma foto clara do tubo original e da área de instalação pode ajudar na verificação.

P5: Este tubo de vácuo pode ser encomendado com outras peças de cabeçote Panasonic?

Sim. O KXF0DS4AA00 pode ser fornecido juntamente com outras peças sobressalentes pneumáticas e mecânicas para cabeçotes de montagem. Envie sua lista completa de números de peças, modelos de máquinas, quantidades e fotos de referência para verificação e cotação.

Entre em Contato Conosco

Precisa do Tubo de Vácuo para Cabeçote Panasonic KXF0DS4AA00 de 120mm para manutenção de CM402 ou NPM de 3 cabeçotes?

Envie-nos seu número da peça, modelo da máquina, configuração do cabeçote, quantidade necessária e foto de referência para verificação precisa do produto.

Apoiamos requisitos de substituição, manutenção programada, projetos de reparo de cabeçotes SMT e compra a granel de peças sobressalentes.

Entre em contato conosco para preço, disponibilidade de estoque, prazo de entrega e cotação para KXF0DS4AA00 e peças relacionadas para máquinas SMT Panasonic.
