Baldor EB0462A01 REV G 193409 Controlador NextMove ES para impressora DEK

Baldor EB0462A01 REV G 193409 Controlador NextMove ES para Impressora DEK

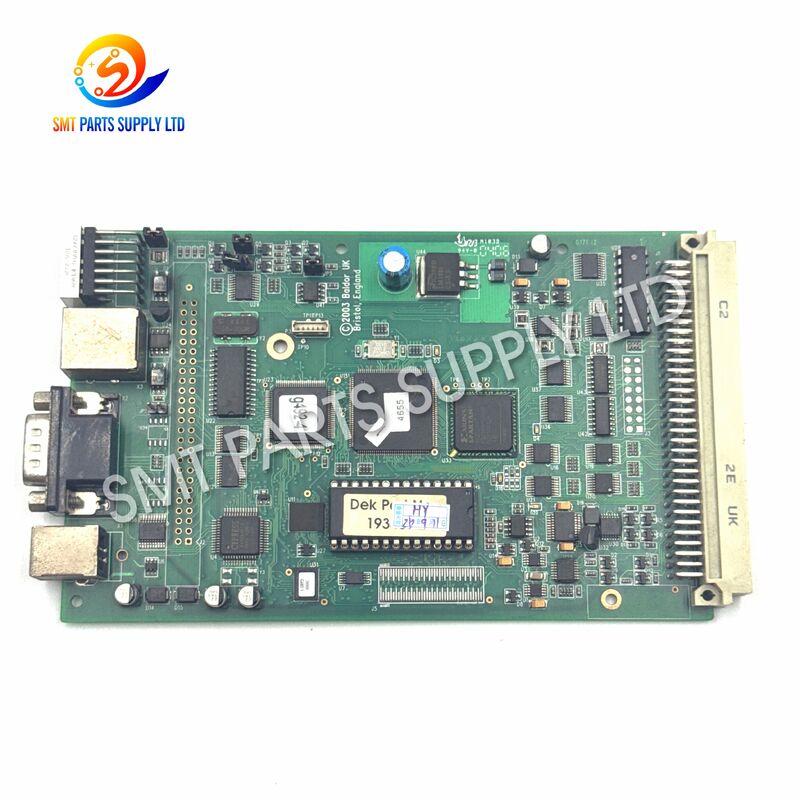

O Baldor EB0462A01 REV G, número de peça DEK 193409, é uma placa controladora de movimento multi-eixo NextMove ES projetada para sistemas de controle de impressora de stencil DEK compatíveis. O controlador fornece gerenciamento de movimento coordenado para eixos servo e de passo, permitindo que o sistema de controle da impressora execute posicionamento preciso, movimento sincronizado e sequências automatizadas de máquinas.

A arquitetura subjacente NextMove ES NES002-501 suporta seis eixos de movimento, incluindo dois eixos servo e quatro eixos de passo. Ele também fornece capacidade de comunicação USB e serial para configuração, diagnóstico e comunicação com o ambiente de controle da máquina.

Em equipamentos DEK, a peça número 193409 é identificada como uma PCB controladora NextMove ES. É particularmente relevante ao reparar ou restaurar equipamentos de impressão DEK usando essa arquitetura de controlador.

Para aplicações de substituição, os clientes devem confirmar o número de peça DEK, a identificação da placa Baldor, a revisão do hardware, os conectores e a configuração do sistema existente antes da instalação.

Causa

Uma impressora de stencil DEK depende do controle de movimento coordenado para posicionar conjuntos mecânicos com precisão durante o processo de impressão. Quando o controlador de movimento desenvolve uma falha, vários problemas na máquina podem aparecer.

Placas controladoras eletrônicas operam continuamente dentro de equipamentos industriais e podem sofrer estresse a longo prazo devido à temperatura operacional, vibração, distúrbios elétricos, oxidação de conectores ou envelhecimento de componentes.

Antes de substituir o controlador, os técnicos também devem inspecionar a fonte de alimentação da máquina, a placa de interface, os cabos, os conectores, os drives servo, os drives de passo, os motores, os encoders, os sensores e a configuração do software.

Solução

Substituir um controlador DEK 193409 defeituoso pela placa NextMove ES correspondente correta pode ajudar a restaurar a arquitetura original de controle de movimento da impressora.

A plataforma Baldor NextMove ES é projetada para coordenar múltiplos eixos de movimento a partir de um único controlador. Ela processa comandos da máquina, gera sinais de movimento servo ou de passo, recebe informações de feedback e se comunica com outras partes do sistema de controle da máquina.

Para uma substituição confiável, verifique as seguintes informações antes de fazer o pedido:

Uma placa controladora não deve ser selecionada apenas pela aparência física. Máquinas que usam layouts de PCB semelhantes podem ter firmware, revisões, interfaces ou requisitos de configuração diferentes.

Fornecer fotografias claras da etiqueta da placa original e das informações da máquina pode melhorar significativamente a precisão da substituição.

Especificações

Informações Elétricas de Referência NextMove ES

Para a plataforma NES002-501, a arquitetura do controlador usa os seguintes requisitos de energia de referência:

Estes valores descrevem a plataforma controladora NextMove ES e não devem ser tratados como instruções para contornar a fiação da máquina DEK ou a arquitetura de energia original.

Sempre instale a placa através do sistema elétrico original DEK e arranjo de conectores.

Arquitetura do Controlador

O controlador NextMove ES fornece coordenação centralizada entre várias funções de movimento da máquina.

A placa, portanto, desempenha uma função fundamentalmente diferente de uma fonte de alimentação simples, placa de relé ou driver de motor isolado.

Aplicação

O controlador Baldor EB0462A01 REV G 193409 NextMove ES é usado em equipamentos de impressão de stencil DEK compatíveis que requerem essa arquitetura de controlador.

Aplicações típicas incluem:

A documentação de peças de reposição da série DEK Horizon inclui o número de peça 193409 como uma PCB controladora NextMove ES. No entanto, a configuração da máquina pode variar de acordo com o modelo, ano de produção, versão de hardware e modificações anteriores do equipamento.

Por esse motivo, a compatibilidade deve ser confirmada usando o número de peça original da máquina, em vez de apenas o nome da família da impressora.

Como Funciona

A placa NextMove ES funciona como um controlador de movimento central.

Quando a impressora DEK executa uma operação mecânica, o sistema de controle da máquina envia instruções para o controlador de movimento. O controlador processa as informações necessárias de posição, velocidade, direção e sequência e gera comandos apropriados para o sistema de movimento conectado.

Uma sequência operacional simplificada é:

1. Comando da Máquina

O sistema de controle da impressora solicita um movimento específico.

2. Cálculo de Movimento

O controlador calcula o comando de eixo necessário de acordo com o programa da máquina.

3. Saída do Eixo

Sinais de movimento são transmitidos para o sistema de controle servo ou de passo apropriado.

4. Movimento Mecânico

O motor associado e o conjunto mecânico se movem de acordo com o comando solicitado.

5. Feedback e Status

Informações de posição, sensor, encoder e status da máquina são retornadas ao controlador, quando aplicável.

6. Coordenação de Sequência

O controlador coordena movimentos subsequentes com o processo de impressão geral.

Essa arquitetura multi-eixo permite que várias funções mecânicas operem dentro da sequência programada da máquina.

Por que a Revisão Correta Importa

Placas de controle industrial podem permanecer em serviço por muitos anos, e placas de aparência semelhante nem sempre são eletricamente ou funcionalmente idênticas.

Os seguintes identificadores devem, portanto, ser verificados cuidadosamente:

EB0462A01
Identifica a montagem da placa Baldor ou a referência de hardware associada ao produto.

REV G
Identifica a revisão de hardware mostrada na placa aplicável.

193409
Identifica a referência de peça de reposição DEK para o controlador NextMove ES.

NextMove ES
Identifica a família de produtos controladores de movimento Baldor.

NES002-501
Identifica a configuração de referência do controlador NextMove ES associada à comunicação USB e RS232.

Corresponder essas referências reduz o risco de pedir um controlador incorreto.

Considerações de Substituição

A substituição de uma placa controladora deve ser realizada com cuidado, pois a PCB faz parte do sistema de controle de movimento da impressora.

Antes de remover o controlador existente:

Após a instalação, a máquina pode exigir verificações do sistema, verificação de eixos, homing, calibração ou configuração do controlador de acordo com o procedimento de serviço DEK.

Como Escolher

Selecionar o controlador correto requer mais do que apenas procurar o nome do produto.

1. Verifique o Número de Peça DEK

A referência mais importante para este produto é:

193409

Se o número de peça de reposição DEK original for diferente, verifique a intercambialidade antes da compra.

2. Verifique a Identificação Baldor

Compare a PCB original com:

EB0462A01

A etiqueta da PCB e o layout dos componentes devem ser verificados em relação à substituição.

3. Verifique a Revisão

Se o controlador original estiver marcado:

REV G

informe o fornecedor que a correspondência REV G é preferida ou necessária.

4. Verifique a Família do Controlador

Confirme que o sistema de controle original usa:

NextMove ES

Não confunda NextMove ES com outras gerações de controladores Baldor NextMove.

5. Verifique o Modelo de Referência

Onde visível ou documentado, confirme:

NES002-501

6. Verifique as Informações da Impressora

Forneça o modelo e as informações seriais da impressora DEK sempre que disponíveis.

7. Envie uma Foto da Placa

Para equipamentos industriais mais antigos, uma fotografia clara da placa existente é um dos métodos mais eficazes para confirmar a substituição.

Fotografias recomendadas incluem:

• Vista frontal completa da PCB
• Etiqueta do produto Baldor
• Etiqueta do número de peça DEK
• Marcação de revisão
• Área do conector
• Placa de identificação da máquina

Lista de Verificação de Seleção

FAQ

Q1. Para que serve o Baldor EB0462A01 REV G 193409?

O Baldor EB0462A01 REV G com número de peça DEK 193409 é uma PCB controladora de movimento multi-eixo NextMove ES usada em sistemas de controle de impressora de stencil DEK compatíveis. Ele coordena o movimento servo e de passo e se interliga com a arquitetura de controle da máquina.

Q2. O DEK 193409 é o mesmo que um controlador NextMove ES?

Sim. A documentação de peças de reposição DEK identifica 193409 como um Controlador PCB Next Move ES. O controlador está associado à plataforma de controle de movimento Baldor NextMove ES.

Q3. Qual é o modelo Baldor de referência para este controlador?

A configuração de referência NextMove ES relevante é NES002-501. Essa arquitetura de controlador suporta seis eixos, incluindo dois eixos servo e quatro eixos de passo, com comunicação USB e RS232.

Q4. Este controlador pode ser instalado em todas as impressoras DEK?

Não. A compatibilidade depende da configuração da impressora DEK, número de peça original, revisão do controlador, hardware de interface, fiação e configuração de software. Confirme se a máquina original usa DEK 193409 ou uma substituição oficialmente compatível antes de fazer o pedido.

Q5. Que informações devo fornecer antes de solicitar uma cotação?

Por favor, forneça o número de peça DEK 193409, número Baldor EB0462A01, revisão da placa, modelo da impressora DEK, quantidade necessária e fotografias claras do controlador original. Essas informações ajudam a confirmar a compatibilidade antes do envio.

Entre em Contato

Precisa de um controlador Baldor EB0462A01 REV G 193409 NextMove ES de substituição para sua impressora DEK?

Envie-nos a quantidade necessária, o modelo da impressora DEK, o número de peça do controlador original, a marcação de revisão e fotografias da placa. Podemos ajudar a confirmar a configuração correta e preparar uma cotação para sua necessidade de manutenção ou peças de reposição.

Entre em contato conosco hoje mesmo para obter informações sobre preço, disponibilidade, opções de condição e correspondência técnica.
