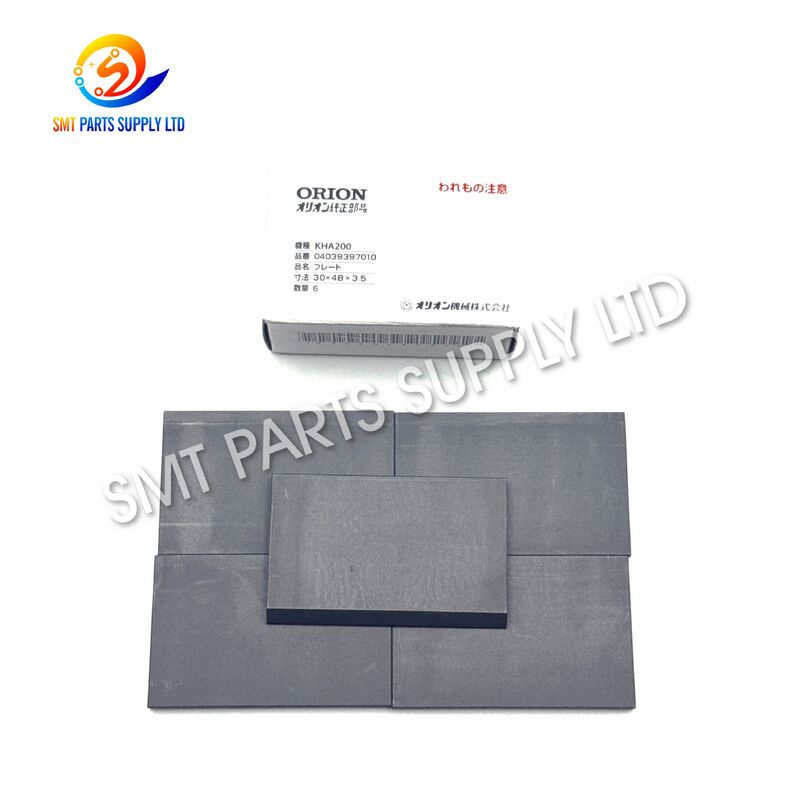

Panasonic N4520403-147 KHA200 Vane de carbono para bomba de vácuo NPM

OPanasonic N4520403-147 KHA200 Vane de carbono para bomba de vácuo NPMé um componente de manutenção de bomba de vácuo interna desenvolvido para equipamento de colocação NPM SMT compatível.onde desliza continuamente dentro do rotor e da câmara da bomba para criar espaços de ar separados e manter a diferença de pressão necessária para a geração de vácuo.

Como a vela funciona continuamente durante a produção da máquina, o desgaste gradual é normal.ou superfícies deslizantes danificadas podem reduzir a eficiência do vácuo e afetar a confiabilidade geral da máquina.

A substituição de pás de carbono usadas com as especificações corretas ajuda a restaurar o funcionamento estável da bomba, melhorar a consistência do vácuo,e apoiar programas de manutenção preventiva em ambientes de fabricação de eletrônicos de alto volumeEste produto é adequado para fábricas SMT, empresas de serviços de equipamento, departamentos de manutenção e distribuidores de peças sobressalentes que necessitem de componentes de substituição de bomba de vácuo KHA200 confiáveis.

Informações essenciais sobre o produto

Causa

Por que uma bomba de vácuo precisa de uma vasilha de carbono?

As lâminas de carbono são concebidas como componentes de trabalho e desgaste dentro de bombas de vácuo rotativas.o rotor da bomba gira a alta velocidade enquanto as pás de carbono deslizam repetidamente contra as superfícies internas da bomba.

Com o tempo, várias condições podem causar deterioração do desempenho.

Desgaste em funcionamento contínuo

As máquinas SMT operam frequentemente em turnos de produção prolongados.

Acúmulo de poeira de carbono

Se a manutenção for adiada, poeira excessiva pode acumular-se dentro da bomba e afetar o movimento interno suave.

Ar contaminado

Pó, névoa de óleo, resíduos de fluxo, umidade ou outros contaminantes que entram no sistema de vácuo podem acelerar o desgaste da vela e da câmara da bomba.

Temperatura de funcionamento elevada

A temperatura anormalmente elevada da bomba pode aumentar a tensão mecânica e reduzir a vida útil dos componentes internos de carbono.

Rolamentos ou rotores danificados

Um rolamento desgastado, um rotor danificado ou um espaço livre interno excessivo podem causar movimentos irregulares das pás e desgaste anormal.

Peças de substituição incorretas

Usar uma lâmina de carbono com espessura, comprimento, largura ou material errados pode resultar em mal vedação, atrito excessivo, ruído anormal ou danos na bomba.

Sinais comuns de desgaste da banheira de carbono

Os filtros, tubos, vedações, rolamentos, válvulas, sensores,e outros componentes do sistema de vácuo também devem ser verificados durante a resolução de problemas.

Solução

Substitua as lâminas de carbono KHA200 usadas pelas especificações corretas

Quando a inspecção confirma que as pás de carbono estão excessivamente desgastadas, a substituição pode ajudar a restaurar a vedação normal da câmara da bomba e melhorar a geração de vácuo.

Para oN4520403-147 KHA200 vela de carbono, os compradores e os técnicos devem confirmar o modelo e as dimensões físicas da bomba antes da instalação.

Um processo de manutenção recomendado inclui:

1. Confirme a identificação da bomba de vácuo.
2. Verificar o número da peça N4520403-147.
3. Medir a pá de carbono existente.
4. Inspeccionem o conjunto completo de pás.
5. Limpe o pó de carbono acumulado.
6. Inspeccionem as superfícies do rotor e da câmara.
7. Verifique os rolamentos e vedações.
8. Substitua as pás danificadas ou excessivamente desgastadas.
9. Remontar a bomba correctamente.
10. Teste o desempenho no vácuo antes da produção.

A substituição da pá de carbono como parte de um plano de manutenção preventiva pode ajudar a evitar falhas inesperadas da bomba e reduzir as interrupções da produção SMT.

Especificações

Especificações técnicas

Nota:As configurações da bomba de vácuo podem variar de acordo com a versão do equipamento e o histórico de manutenção.

Função do produto

A pá de carbono desempenha um papel importante na manutenção do diferencial de pressão dentro da bomba de vácuo.

As suas principais funções incluem:

• Dividir a câmara de bomba interna.
• Manter contacto de deslizamento controlado.
• Criando volumes de câmara variáveis.
• Suporte à entrada de ar e compressão.
• Manter a vedação interna a vácuo.
• Suporte a um deslocamento estável da bomba.
• Fornecendo uma superfície de desgaste substituível.

Embora a pá de carbono seja um componente pequeno, dimensões incorretas da pá ou desgaste excessivo podem reduzir significativamente a eficiência geral da bomba.

Aplicação

ON4520403-147 KHA200 Vane de carbonoÉ utilizado principalmente para a manutenção de sistemas de bomba de vácuo compatíveis instalados em equipamentos de colocação NPM SMT.

Áreas de aplicação típicas

Produção SMT Pick and Place

Adequado para ambientes de fabricação de eletrónica onde o desempenho estável no vácuo é necessário para uma operação fiável da máquina.

Manutenção preventiva

Os departamentos de manutenção podem armazenar lâminas de carbono como peças de reposição de rotina para a manutenção programada da bomba de vácuo.

Reparo de bomba de vácuo

Adequado para técnicos que reconstruem bombas compatíveis com pás de carbono desgastadas, rachadas, encurtadas ou danificadas.

Empresas de serviços de equipamento SMT

Útil para os prestadores de serviços que mantêm máquinas de colocação para clientes de fabricação de eletrônicos.

Distribuição de peças sobressalentes SMT

Adequado para distribuidores que fornecem componentes de bombas de vácuo para fábricas de EMS, fábricas de montagem de PCB e empresas de reparação de máquinas.

Indústrias típicas

Como funciona

Princípio de funcionamento da veia de carbono

A vela de carbono funciona dentro de uma bomba de vácuo rotativa.

À medida que o rotor da bomba gira, as pás se movem dentro das ranhuras dentro do rotor.

O sistema de veleiras giratórias cria espaços individuais com volumes internos variáveis.

Fase 1: Admissão de ar

À medida que uma câmara aumenta de volume, a pressão interna diminui e o ar é atraído para a bomba.

Fase 2: vedação da câmara

A pá de carbono separa as câmaras adjacentes e ajuda a manter a diferença de pressão entre as áreas de entrada e descarga.

Fase 3: Compressão

À medida que o rotor continua a girar, o volume da câmara diminui e o ar preso é comprimido.

Etapa 4: Esgotos

Saídas de ar comprimido através da área de descarga.

Este ciclo repete-se continuamente durante o funcionamento da bomba.

Por que o grafite de carbono é adequado

Os materiais de carbono e de grafite são amplamente utilizados para pás de bomba de vácuo devido às suas características de deslizamento.

As principais vantagens incluem:

Recomendações de manutenção

A inspecção regular da bomba de vácuo pode ajudar a identificar o desgaste das pás antes que o desempenho da produção seja seriamente afetado.

Verificar o desempenho do vácuo

Monitorizar se a bomba atinge o vácuo de funcionamento exigido no tempo previsto.

Verificar ruído da bomba

Alterações no som podem indicar desgaste desigual das pás, problemas com os rolamentos ou danos na bomba interna.

Inspecionar o pó de carbono

O excesso de poeira de carbono pode indicar que as lâminas necessitam de inspecção ou de substituição.

Inspecione todas as velas

Não se deve inspeccionar apenas uma vela danificada, pois todas as velas funcionam normalmente em condições semelhantes e devem ser avaliadas juntas.

Inspeccionar as ranhuras do rotor

As lâminas de carbono devem mover-se livremente dentro das ranhuras do rotor.

Inspeccionem a câmara.

Os arranhões profundos ou o desgaste excessivo no interior da câmara podem reduzir o desempenho da bomba, mesmo após a instalação de novas pás.

Como escolher

Como escolher o vaso de carbono correto

As lâminas de carbono de bombas de vácuo diferentes podem ter uma aparência muito semelhante, pelo que a selecção deve basear-se na identificação técnica e não apenas na aparência.

1Confirme o número da peça.

A referência exigida para este produto é:

N4520403-147

2Confirme a bomba de vácuo.

Verificar se a bomba instalada corresponde à configuração KHA200 ou KHA200(A) compatível.

3. Medir o Vane existente

As dimensões de referência são aproximadamente:

48 × 30 × 3,5 mm

4Verifique a aplicação da máquina.

Confirmar que a bomba está instalada na configuração prevista do equipamento NPM SMT.

5. Comparar a parte existente

Verifique:

• Comprimento.
• Largura.
• Espessura.
• Forma de borda.
• Perfil da superfície.
• Dimensões das ranhuras do rotor.
• Quantidade de pás.

6Forneça fotografias para confirmação.

Quando a compatibilidade for incerta, enviar fotos de:

• Placa da bomba.
• Válvula de carbono existente.
• Medidas de veia.
• Rótulo do modelo da máquina.

Isto reduz o risco de escolha incorreta de peças sobressalentes.

Lista de verificação de selecção

Benefícios para as equipas de manutenção SMT

A escolha da pá de carbono correta oferece vários benefícios práticos:

• Ajuda a restaurar a eficiência da bomba de vácuo.
• Suporta desempenho estável de vácuo da máquina.
• Reduz as interrupções inesperadas da produção.
• Faz com que a manutenção preventiva seja mais fácil de planear.
• Ajuda a prolongar a vida útil da bomba de vácuo.
• Permite a substituição rápida de um componente de desgaste comum.
• Simplifica o inventário de peças sobressalentes de manutenção.
• Suporta a reparação rápida durante emergências de produção.

Informações sobre o comprador

Para uma cotação mais rápida e para a verificação da compatibilidade, os compradores devem fornecer:

O fornecimento de informações completas ajuda a reduzir o tempo de comunicação e melhora a precisão das cotações.

Perguntas frequentes

Q1. Para que é utilizado o N4520403-147?

N4520403-147 é uma pá de carbono usada dentro de uma bomba de vácuo KHA200 compatível para equipamentos NPM SMT. Ele suporta vedação da câmara e geração de vácuo durante a operação contínua da bomba.

P2. Este produto é uma escova de carbono motorizada?

N.o N4520403-147 é umbomba de vácuoSeu propósito principal é a vedação mecânica da câmara e geração de vácuo, em vez de transferência de corrente elétrica.

Q3. Que dimensões devem ser verificadas antes de encomendar?

As dimensões comumente referidas são aproximadamente48 × 30 × 3,5 mmOs compradores deverão comparar as dimensões e o modelo de bomba existentes antes de confirmarem uma encomenda.

Q4. Quando devem ser substituídas as lâminas de carbono?

A substituição deve ser considerada quando os técnicos observarem desgaste significativo, rachaduras, redução do vácuo, excesso de poeira de carbono, ruído anormal da bomba, comprimento de vela encurtado ou desempenho instável da bomba.

P5. Podem ser utilizadas alternadamente lâminas de carbono semelhantes?

Não automaticamente. As pás de aparência semelhante podem ter diferentes dimensões, graus de material, compatibilidade do rotor ou aplicações de bomba.e amostra existente antes da substituição.
