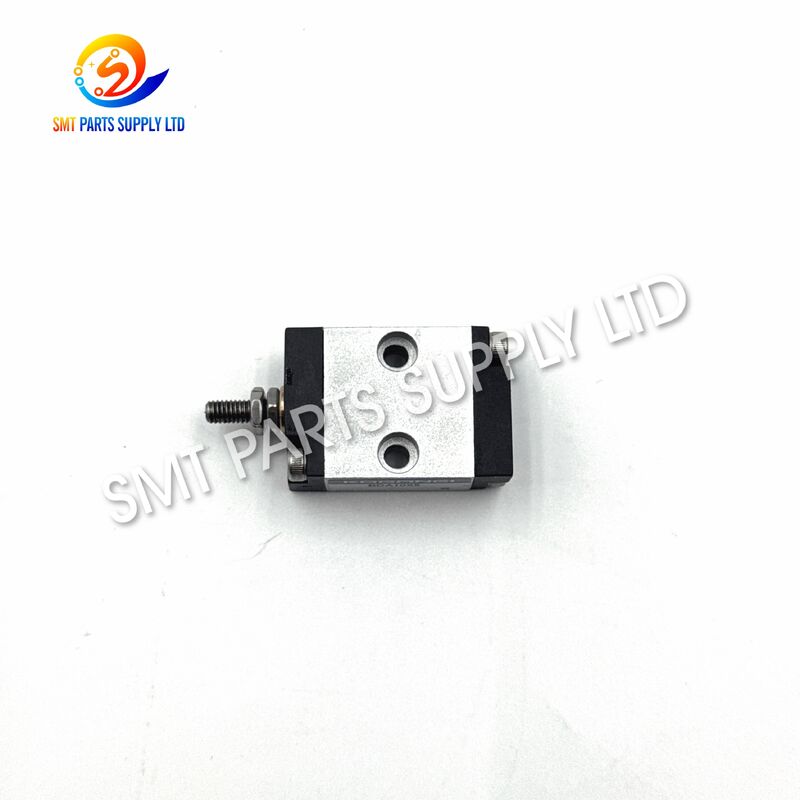

Cilindro de iluminação lateral do bico KOGANEI BDA10X5 para SAMSUNG CP40LV CP45

Cilindro de iluminação lateral do bico KOGANEI BDA10X5 para SAMSUNG CP40LV CP45

OKOGANEI BDé um multi-m compactocilindro de 10mm, tornando-o adequado

Para aplicações de equipamentos SMT, este cilindro pode ser fornecido como um componente de reposição paraCP40LV, incluindo

Sua estrutura compacta em estilo de bloco ajuda a reduzir o espaço de instalação ao mesmo tempo em que proporciona movimento linear rápido e repetível. Isto o torna particularmente útil para SMT ma

Como as máquinas SMT podem ter diferentes revisões e configurações mecânicas, os clientes devem verificarBDAantes

Causa – Por que o Cilindro

Cilindros pneumáticos

Típico

Quando um cilindro nos

Isto pode influenciar a estabilidade da máquina e eventualmente resultar em interrupções de produção.

Solução – Substitua o Cilindro Pneumático Desgastado

Instalando o corretoCilindro KOGANEI BDA10X5fornece uma solução prática quando o cilindro existente estiver desgastado, danificado ou não confiável.

A série BDA foi projetada em torno de um corpo quadrado compacto com possibilidades de montagem flexíveis, tornando-a adequada para máquinas onde o espaço de instalação é limitado. A KOGANEI lista os cilindros BDA em sua família de cilindros Multi Mount.

Usar a especificação correta do cilindro pode ajudar a restaurar:

• Movimento pneumático estável
• Posicionamento consistente de curso curto
• Extensão e retração confiáveis
• Operação mecânica suave
• Redução de paradas inesperadas da máquina
• Desempenho de manutenção mais previsível

Para aplicações de substituição, os clientes devem comparar o cilindro antigo diretamente com a unidade de substituição, em vez de selecionar apenas pelo nome da máquina.

Especificações

A especificação BDA10X5 é listada independentemente comoFuro de 10 mm, curso de 5 mm, cilindro de dupla ação.

Principais vantagens

Aplicativo

O KOGANEI BDA10X5 é adequado para mecanismos pneumáticos compactos em equipamentos de produção automatizados.

Para aplicações SMT, ele pode ser usado em conjuntos de máquinas compatíveis que exigem movimento linear preciso e de curso curto.

Áreas de aplicação típicas

ParaEquipamentos CP40LV e CP45, as revisões da máquina podem ser diferentes. Confirme o cilindro instalado antes da compra.

Como funciona

O BDA10X5 opera com ar comprimido.

Como cilindro pneumático de dupla ação, a pressão do ar é fornecida alternadamente aos dois lados do pistão interno. Isto cria extensão e retração controladas da haste do pistão.

O processo operacional pode ser resumido como:

Ar Comprimido → Movimento do Pistão Interno → Extensão ou Retração da Haste → Posicionamento Mecânico

Em uma máquina SMT, esse movimento pode ser utilizado para acionar um pequeno conjunto mecânico, como um mecanismo de iluminação, dispositivo de posicionamento ou atuador auxiliar.

Porque o acidente vascular cerebral é apenas5mm, o cilindro é particularmente adequado para mecanismos que exigem movimentos rápidos e curtos, em vez de cursos longos.

O corpo compacto do BDA também ajuda os engenheiros a integrar o movimento pneumático onde o espaço de instalação é restrito.

Por que um curso de 5 mm é importante

Pequenos mecanismos dentro de máquinas SMT normalmente não requerem grandes movimentos.

Um cilindro de curso curto oferece diversas vantagens práticas:

Por esse motivo, os cilindros de curso de 5 mm são comumente selecionados para posicionamento compacto e mecanismos auxiliares de automação.

Como escolher o cilindro correto

A identificação correta é especialmente importante na compra de peças de reposição SMT.

Não selecione um cilindro de substituição apenas de acordo com o modelo da máquina.

Passo 1 – Verifique o modelo do cilindro

Procure a marcação:

BDA10X5

O modelo deve corresponder à unidade original instalada.

Passo 2 – Confirmar Furo e Curso

Especificação necessária:

• Furo:10mm
• AVC:5mm

Passo 3 – Verifique as Dimensões de Montagem

Comparar:

• Tamanho do corpo do cilindro
• Furos de montagem
• Posição da haste
• Orientação de instalação
• Posição da porta pneumática

Passo 4 – Verifique a aplicação da máquina

Confirme se o cilindro está instalado em:

• CP40LV
• CP45
• Revisão de máquina relacionada

Diferentes versões de máquinas podem utilizar diferentes componentes pneumáticos.

Passo 5 – Envie a foto da peça antiga

Para aplicações incertas, envie-nos:

Modelo da máquina + etiqueta do cilindro + foto de instalação + quantidade necessária

Esta é uma das maneiras mais seguras de confirmar a compatibilidade antes do envio.

Recomendações de substituição

Ao substituir o cilindro, os técnicos devem inspecionar ao mesmo tempo o sistema pneumático circundante.

Verificar:

Um novo cilindro não pode funcionar corretamente se o sistema pneumático conectado apresentar vazamento significativo ou resistência mecânica.

Sugestões de manutenção

Para ajudar a prolongar a vida útil do cilindro:

• Use ar comprimido limpo e seco.
• Mantenha o corpo do cilindro limpo.
• Evite carga lateral excessiva na haste do pistão.
• Inspecione a tubulação de ar periodicamente.
• Verifique se há vazamento anormal.
• Evite forçar o mecanismo manualmente.
• Mantenha as peças mecânicas adjacentes corretamente alinhadas.
• Substitua acessórios antigos quando necessário.

A inspeção regular pode reduzir o tempo de inatividade inesperado da máquina.

Perguntas frequentes

1. Qual é o tamanho do KOGANEI BDA10X5?

O modelo BDA10X5 utiliza umDiâmetro do cilindro de 10 mm e curso de 5 mm. É um cilindro pneumático compacto de dupla ação projetado para movimentos lineares curtos.

2. O BDA10X5 pode ser usado em máquinas CP40LV e CP45?

Ele pode ser fornecido para aplicações compatíveis com CP40LV / CP45 quando o cilindro original instalado e a configuração de montagem corresponderem ao BDA10X5. Como as revisões da máquina podem ser diferentes, verifique a marcação da peça existente antes de fazer o pedido.

3. Que informações devo fornecer antes de fazer o pedido?

Forneça o modelo da máquina, modelo do cilindro, fotos da peça original, posição de instalação e quantidade necessária. Esses detalhes nos ajudam a confirmar rapidamente a substituição correta.

4. Quais são os sintomas de um cilindro pneumático danificado?

Os sintomas típicos incluem vazamento de ar, movimento lento, extensão incompleta, retração inconsistente, posicionamento instável do mecanismo e interrupções anormais de produção.

5. Você pode ajudar a confirmar a compatibilidade antes do envio?

Sim. Envie fotos nítidas do cilindro original e sua marca de identificação juntamente com o modelo da sua máquina. Podemos comparar as especificações antes da cotação e envio.

Contate-nos

Precisa de um substitutoCilindro pneumático KOGANEI BDA10X5para o seu equipamento SMT?

Envie-nos o seu:

• Modelo de máquina
• Modelo de cilindro
• Foto original da peça
• Posição de instalação
• Quantidade necessária

Podemos ajudar a verificar a compatibilidade, disponibilidade e opções de substituição antes da cotação.

Envie sua consulta agora para preço, status do estoque e prazo de entrega.
