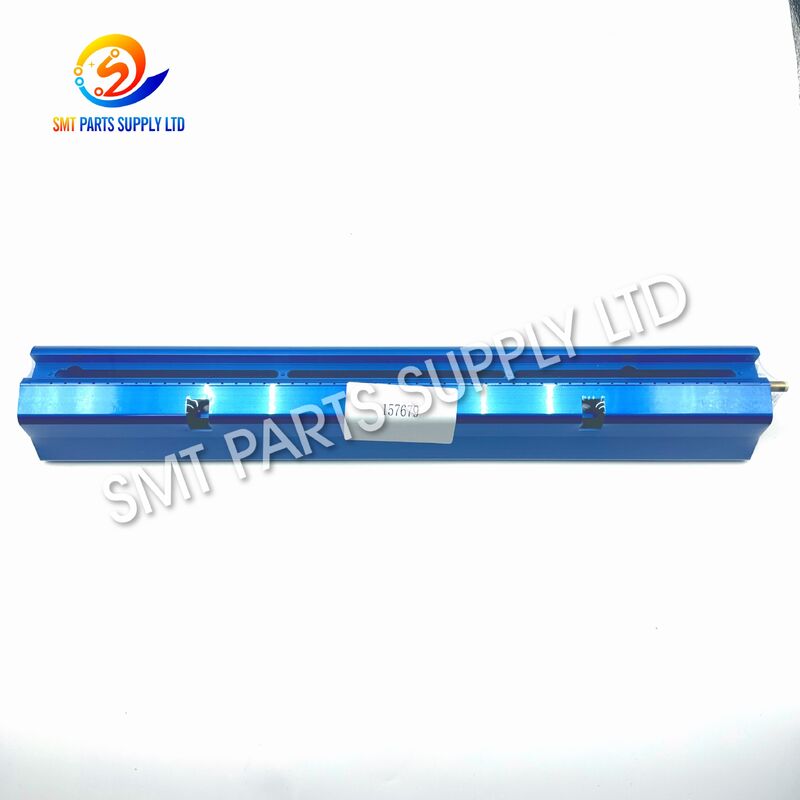

DEK 157679 Conjunto de extrusão de solvente de 520 mm para impressora de tela

DEK 157679 520 mm Conjunto de extrusão de solvente para impressora de tela

ODEK 157679 520mm Conjunto de extrusão de solventeÉ um componente de substituição especializado utilizado em sistemas de limpeza de estênceis de impressoras de tela SMT compatíveis.A sua função principal é distribuir uniformemente o solvente de limpeza homologado na área de limpeza designada durante os ciclos automáticos de limpeza a molho.

Na produção SMT de grande volume, a pasta de solda, resíduos de fluxo, poeira e contaminação do processo podem acumular-se gradualmente sob o estêncil.A qualidade da impressão pode tornar-se instável e os operadores podem ter de realizar uma limpeza manual adicional..

Número da parte157679corresponde aoConjunto de extrusão de 520 mmAs peças relacionadas incluem 157677 com um comprimento de 300 mm e 157678 com um comprimento de 400 mm.A verificação do número de peças e das dimensões antes da encomenda é importante..

Este componente é adequado para manutenção preventiva, reparação de impressoras, renovação de máquinas e inventário de peças sobressalentes para instalações de fabricação de eletrônicos.

Causa

Os conjuntos de limpeza por estêncil operam repetidamente num ambiente que envolve solvente de limpeza, resíduos de pasta de solda, poeira e movimento mecânico.Estes fatores podem afectar o fluxo do solvente e a consistência da limpeza.

As causas típicas incluem:

Os sintomas comuns podem incluir:

• Umidade desigual do papel de limpeza.
• Solvente de limpeza insuficiente.
• Consumo excessivo de solventes.
• Fugas visíveis.
• Obstrução repetida.
• Aumento da limpeza manual de estênceis.
• Resultados de limpeza da parte inferior instáveis.

Estes sintomas devem ser verificados juntamente com outros componentes de limpeza com estêncil, tais como tubos, válvulas, unidades de vácuo, filtros, papel de limpeza e configurações da máquina.

Solução

Quando o conjunto de extrusão existente estiver danificado, bloqueado permanentemente, com fugas ou incapaz de distribuir consistentemente o líquido de limpeza,substituindo-o com a especificação correta pode ajudar a restaurar o sistema de limpeza.

Para aplicações que requeremDEK 157679, o substituto deve corresponder ao original:

• Número da parte.
• 520 mm de comprimento.
• Pontos de montagem.
• Estrutura de ligação.
• Posição de instalação.
• Configuração da máquina.

A identificação correta reduz o risco de comprar um conjunto de aparência semelhante, mas incompatível.

Antes de encomendar, recomenda-se que os clientes forneçam o número de peça original, o modelo da impressora, fotos do produto e fotos de instalação.Isto permite que a substituição seja verificada com mais precisão antes do envio.

Especificações

Comparação de modelos relacionados

Embora estas partes pertençam à mesma categoria de sistemas de limpeza geral, não devem ser automaticamente consideradas intercambiáveis.

O comprimento da extrusão afecta directamente a disposição da instalação e a cobertura de limpeza.

Aplicação

O conjunto de extrusão DEK 157679 foi concebido para sistemas de limpeza de estênceis de impressoras de tela automáticas compatíveis utilizados na fabricação de SMT.

Produção SMT em grande volume

As linhas de produção contínua exigem uma limpeza confiável dos estênceis.

Reunião de PCB de pitch fino

Componentes finos como BGA, QFN, ICs e pequenos dispositivos passivos exigem impressão de pasta de solda controlada.

Eletrônicos automotivos

A fabricação de eletrônicos automotivos geralmente requer uma produção estável durante longos períodos de operação.

Eletrónica industrial

O conjunto pode suportar a manutenção de impressoras de tela no controle industrial, equipamentos de comunicação, sistemas de automação, eletrônicos de potência e fabricação de PCBs relacionados.

Produção de EMS

Os fabricantes de EMS geralmente utilizam diferentes produtos de PCB e várias linhas de produção.

Situações típicas de manutenção

Como funciona

O conjunto de extrusão DEK 157679 funciona como parte do sistema de limpeza da parte inferior do estêncil.

Passo 1: Começa o ciclo de limpeza

A impressora inicia o processo de limpeza automática de estêncil programado.

Passo 2: Colocar o material de limpeza

O papel de limpeza ou outro material de limpeza aprovado é movido para baixo do estêncil.

Passo 3: Fornecimento de solvente

O líquido de limpeza é administrado através do sistema de solvente da máquina.

Passo 4: O fluido é distribuído

O conjunto de extrusão de 520 mm suporta a distribuição uniforme do líquido de limpeza na área de limpeza pretendida.

Passo 5: Limpeza molhada

O material de limpeza se move através da parte inferior do estêncil, ajudando a remover resíduos de pasta de solda, contaminação do fluxo e detritos do processo.

Etapa 6: Pode seguir-se a limpeza a vácuo ou a seco

Dependendo da configuração da máquina, pode utilizar-se a limpeza a vácuo ou a limpeza a seco após o ciclo molhado.

Passo 7: Imprimir currículos

Uma vez concluída a limpeza, a impressora retorna à impressão normal de pasta de solda.

O conjunto de extrusão não imprime diretamente pasta de solda. Seu papel é apoiar o processo de limpeza de estêncil para que as condições de impressão permaneçam mais estáveis.

Como escolher

1Confirme o número da peça original.

O passo mais importante é verificar se o conjunto existente é marcado157679.

2Verifique o comprimento.

As três versões comumente referenciadas têm comprimentos diferentes:

• 157677300 mm.
• 157678400 mm.
• 157679520 mm.

Não escolha apenas pela aparência.

3. Forneça o modelo da impressora

O modelo exato da impressora ajuda na verificação da compatibilidade, especialmente quando várias configurações podem existir.

4Envie fotos claras do produto

As fotos recomendadas incluem:

• Montagem completa.
• Marcação do número de parte.
• Lado de montagem.
• Pontos de ligação.
• Estrutura final.
• Posição de instalação.

5. Comparar interfaces de montagem

Verifique a disposição da ligação, os furos de montagem, os acessórios e a estrutura geral em relação ao conjunto original.

6Confirme a quantidade e a entrega

Para manutenção urgente, fornecer a quantidade necessária, o país de destino e a data de entrega prevista durante o inquérito.

Perguntas frequentes

P1: Para que é utilizado o DEK 157679?

O DEK 157679 é um conjunto de extrusão de solvente de 520 mm utilizado em sistemas de limpeza de estênceis de impressoras de tela SMT compatíveis para distribuir o líquido de limpeza durante ciclos automáticos de limpeza molhada.

P2: Qual é a diferença entre 157677, 157678 e 157679?

A principal diferença é o comprimento. 157677 é 300mm, 157678 é 400mm e 157679 é 520mm. Eles não devem ser considerados diretamente intercambiáveis sem verificação.

Q3: Quando deve ser substituído o DEK 157679?

A substituição pode ser necessária quando o conjunto estiver permanentemente bloqueado, deformado, com fugas, danificado mecanicamente ou incapaz de fornecer uma distribuição estável do líquido de limpeza após a manutenção normal.

Q4: Como pode ser confirmada a compatibilidade antes de encomendar?

Forneça o número de peça original, o modelo da impressora, fotografias claras da montagem, fotos de instalação, detalhes da ligação e quantidade necessária para uma comparação precisa.

P5: Esta peça pode resolver todos os problemas de limpeza de estêncil?

Não. O desempenho da limpeza também depende do fornecimento de solvente, tubos, válvulas, filtros, componentes de vácuo, papel de limpeza, movimento mecânico e configurações da impressora.O sistema de limpeza completo deve ser verificado.

Contacte-nos

NecessidadeDEK 157679 520mm Conjunto de extrusão de solventepara manutenção, substituição ou sobressalentes?

Por favor, envie:

• Número da parte.
• Modelo de máquina.
• Fotos originais do produto.
• Quantidade necessária.
• País de entrega.
• Calendário de entrega exigido.

Podemos ajudar com a verificação de especificações antes da cotação e apoiar os requisitos de manutenção de uma única unidade e ordens regulares de lotes.

Envie sua consulta com o número de peça 157679 para confirmação de preço, disponibilidade e compatibilidade.
