Dedo de resina curto para máquina de solda por onda Tamura

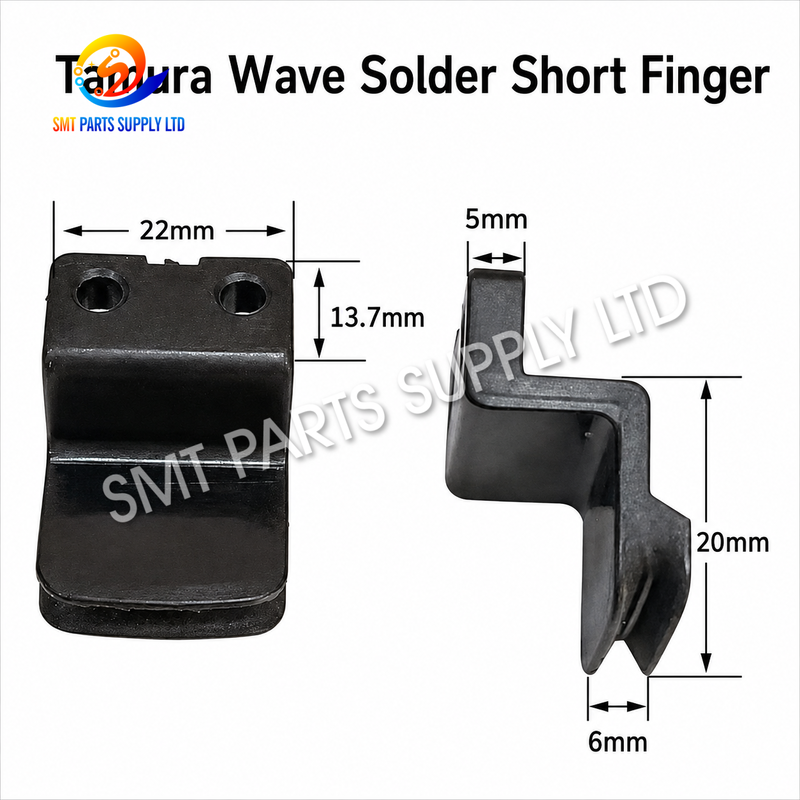

O TAMURA Short Resin Wave Solder PCB Conveyor Finger é um componente de substituição mecânica usado em sistemas de esteira de máquinas de solda por onda Tamura compatíveis. Instalado ao longo da corrente de transporte de PCB ou trilho da esteira, este dedo de resina tipo curto entra em contato com a borda da placa de circuito impresso e ajuda a manter uma posição estável da placa durante todo o processo de soldagem por onda.

A estabilidade da esteira de PCB é importante durante a aplicação de fluxo, pré-aquecimento, contato com a onda de solda, resfriamento e descarregamento. Múltiplos dedos da esteira trabalham juntos para segurar e guiar a PCB, permitindo que a parte inferior da placa permaneça acessível ao processo de soldagem.

O Dedo de Resina Curto é particularmente adequado para a substituição de dedos de esteira danificados, desgastados, rachados, deformados, contaminados ou ausentes. Manter todos os dedos da esteira em posições consistentes ajuda a reduzir o tremor da placa, o suporte irregular, a resistência ao transporte e o movimento acidental da PCB.

Para fábricas de eletrônicos que utilizam equipamentos de solda por onda Tamura, este componente é uma peça de reposição prática para reparo de esteiras e manutenção preventiva.

Informações Chave do Produto

Causa – Por que os Dedos de Resina Curtos Precisam de Substituição

Uma esteira de solda por onda opera repetidamente ao longo da produção diária de PCB.

Cada dedo da esteira entra em contato direto com as bordas das placas de circuito impresso que passam pela máquina. Durante a operação, o dedo também é exposto a calor, resíduo de fluxo, vibração, carga mecânica repetida e contaminação da produção.

Essas condições afetam gradualmente a superfície do dedo e a condição mecânica.

Causas Comuns de Desgaste

Um único dedo desgastado pode não interromper a produção imediatamente.

No entanto, se vários dedos tiverem alturas ou posições de contato diferentes, a PCB pode ficar instável ao passar pela máquina de soldagem.

Portanto, a inspeção regular é recomendada antes que os problemas da esteira se desenvolvam em interrupções da produção.

Solução – Restaurar Suporte Estável da Esteira de PCB

A substituição de componentes danificados pelo TAMURA Short Resin Conveyor Finger correto ajuda a restaurar a condição mecânica do sistema de transporte de PCB.

O dedo fornece um ponto de contato controlado na borda da PCB e trabalha em conjunto com os dedos vizinhos para manter a estabilidade da placa.

Benefícios da Substituição

• Ajuda a manter o transporte estável da PCB.
• Suporta o posicionamento consistente da borda da PCB.
• Reduz o movimento causado por dedos de esteira desgastados.
• Ajuda a prevenir o suporte irregular da placa.
• Suporta movimento suave através da zona de soldagem.
• Adequado para manutenção de solda por onda de rotina.
• Permite a substituição de dedos danificados individualmente.
• Ajuda a reduzir o tempo de inatividade da produção relacionado à esteira.

Para fábricas que operam linhas de solda por onda contínuas, manter dedos de reposição em estoque pode tornar a manutenção mais rápida e previsível.

Especificações

Aplicação

O TAMURA Short Resin Finger destina-se ao transporte de PCB em conjuntos de esteiras de solda por onda Tamura compatíveis.

A soldagem por onda é amplamente utilizada para montagem de componentes through-hole e PCBs de tecnologia mista, onde as placas devem se mover continuamente através de várias seções de processo controladas.

Aplicações Típicas

Indústrias Típicas

• Eletrônicos automotivos.
• Eletrônicos de controle industrial.
• Eletrônicos de consumo.
• Fabricação de fontes de alimentação.
• Equipamentos de comunicação.
• Eletrônicos de eletrodomésticos.
• Produtos de LED e iluminação.
• Fabricação por contrato EMS.
• Montagem de equipamentos eletrônicos.

O dedo deve ser selecionado de acordo com a configuração real da esteira, em vez de apenas a aparência externa da máquina de solda por onda.

Como Funciona

O sistema de esteira transporta as PCBs através da máquina de solda por onda em velocidade e posição controladas.

O Short Resin Conveyor Finger funciona como um dos pontos de suporte físico ao longo da borda da PCB.

1. Carregamento da PCB

A placa de circuito impresso entra na esteira de solda por onda do equipamento a montante ou da seção de carregamento da máquina.

Dedos de resina instalados na esteira entram em contato e suportam as bordas da PCB.

2. Posicionamento da PCB

Múltiplos dedos da esteira trabalham juntos para manter uma posição consistente da placa.

O alinhamento correto dos dedos ajuda a reduzir o movimento desnecessário da PCB.

3. Aplicação de Fluxo

A PCB viaja através da seção de fluxo.

Os dedos suportam as bordas, mantendo a parte inferior da PCB disponível para o processo.

4. Pré-aquecimento

A esteira transporta a PCB através da zona de pré-aquecimento.

O suporte consistente da placa ajuda a manter o movimento suave através desta seção térmica.

5. Soldagem por Onda

A PCB passa sobre a onda de solda.

O posicionamento estável da esteira é importante, pois a placa deve se mover através da zona de soldagem sem tremores excessivos ou deslocamentos inesperados.

6. Resfriamento e Descarregamento

Após a soldagem, a placa continua através do resfriamento e em direção à seção de descarregamento.

Os dedos da esteira continuam a suportar a PCB até que ela saia da máquina.

Por que o Design do Dedo Curto Importa

Máquinas de solda por onda podem usar diferentes geometrias de dedos de esteira, dependendo de suas configurações de trilho e corrente.

Um Dedo de Resina Curto deve, portanto, ser tratado como um tipo estrutural específico, em vez de ser assumido como intercambiável com dedos de esteira mais longos.

Diferentes designs de dedos podem variar em:

• Comprimento total.
• Posição de contato com a PCB.
• Estrutura de montagem.
• Perfil do dedo.
• Orientação de instalação.
• Conexão à corrente da esteira.
• Geometria de agarre da borda da placa.

Por esse motivo, o dedo da esteira existente deve sempre ser comparado com o substituto antes de fazer o pedido.

Usar o tipo estrutural correto ajuda a manter o espaço livre adequado da esteira e o suporte da PCB.

Problemas Causados por Dedos de Esteira Desgastados

Mesmo que um dedo de resina seja um pequeno componente mecânico, sua condição pode afetar diretamente o transporte da PCB.

Sinais de Alerta Típicos

• A PCB treme ao se mover pela esteira.
• As bordas da placa não são suportadas uniformemente.
• A posição da PCB muda durante o transporte.
• Um dedo fica em uma posição diferente dos dedos vizinhos.
• Rachaduras visíveis aparecem no corpo de resina.
• A superfície do dedo fica muito contaminada.
• A esteira produz ruído mecânico incomum.
• A PCB prende durante o carregamento ou descarregamento.
• A montagem do dedo fica solta.
• A altura da placa fica inconsistente.

Quando esses sintomas ocorrem, os técnicos devem inspecionar não apenas o dedo, mas também a corrente da esteira, o alinhamento do trilho e os componentes vizinhos.

Vantagens da Manutenção de Dedos de Resina

Dedos de resina fornecem um componente de contato de PCB substituível dentro da esteira de solda por onda.

Isso permite que os técnicos substituam componentes individuais desgastados em vez de trocar todo o mecanismo de transporte.

Recursos de Manutenção

A vida útil real depende das horas de operação da máquina, temperatura, condições de fluxo, características da PCB, frequência de limpeza e alinhamento da esteira.

Como Escolher o Dedo de Resina Curto TAMURA Correto

Passo 1 – Confirmar Aplicação TAMURA

Verifique se o dedo da esteira se destina a uma máquina de solda por onda Tamura.

Passo 2 – Confirmar Tipo Curto

Certifique-se de que a peça existente usa a mesma configuração de dedo curto.

Não substitua automaticamente um dedo longo ou de formato diferente pelo curto.

Passo 3 – Confirmar Material de Resina

Verifique se a substituição necessária é uma:

Dedo de Esteira de Resina

Equipamentos de solda por onda podem usar diferentes materiais de dedo, dependendo do design da esteira.

Passo 4 – Comparar a Estrutura Física

Verifique o dedo existente quanto a:

• Forma geral.
• Comprimento do dedo.
• Perfil de montagem.
• Posição de contato com a PCB.
• Orientação de instalação.
• Conexão à corrente da esteira.

Passo 5 – Fornecer Fotos para Confirmação

Se nenhum número de peça estiver disponível, forneça fotos mostrando:

• Dedo existente completo.
• Vista frontal.
• Vista lateral.
• Seção de montagem.
• Dedo instalado na esteira.
• Componentes adjacentes da esteira.

Uma amostra física ou um desenho dimensional também pode ser útil quando a identificação exata for necessária.

Recomendações de Instalação

Antes de substituir o dedo da esteira, pare a máquina de acordo com o procedimento de manutenção do equipamento.

Certifique-se de que a esteira e as seções de processo aquecidas estejam em condições seguras antes da manutenção.

Lista de Verificação de Inspeção

Após a substituição, compare o novo dedo de resina curto com os dedos adjacentes.

O novo componente deve operar livremente sem entrar em contato com peças mecânicas não relacionadas.

Teste o transporte da PCB antes de retornar a máquina à produção normal.

Recomendações de Manutenção Preventiva

A manutenção regular ajuda a identificar a deterioração do dedo da esteira antes que ela afete o transporte da placa.

As práticas recomendadas incluem:

• Inspecionar os dedos quanto a rachaduras e desgaste excessivo.
• Limpar o acúmulo de resíduos de fluxo.
• Comparar as posições dos dedos adjacentes.
• Inspecionar o movimento da corrente da esteira.
• Verificar o alinhamento correto do trilho.
• Inspecionar os pontos de montagem quanto a folgas.
• Observar o movimento da PCB durante a produção.
• Substituir os dedos danificados prontamente.

Se um dedo falhou devido a serviço prolongado, inspecione os dedos vizinhos ao mesmo tempo, pois eles podem ter experimentado condições operacionais semelhantes.

Dedo de Resina Curto vs. Outros Dedos de Esteira

Nem todo dedo de esteira de solda por onda é intercambiável.

O material sozinho não é suficiente para identificar a compatibilidade.

O perfil do dedo, estrutura de montagem, geometria de contato com a PCB e configuração da esteira devem ser verificados antes da compra.

Por que Manter Dedos de Resina Curtos em Estoque de Peças Sobressalentes

Esteiras de solda por onda contêm múltiplos dedos, e peças individuais podem ser danificadas durante a produção ou manutenção.

Manter dedos sobressalentes adequados disponíveis oferece várias vantagens:

• Substituição mais rápida quando ocorre dano.
• Menos aquisição de emergência.
• Manutenção mais fácil.
• Menor risco de paralisação prolongada da máquina.
• Manutenção conveniente durante paradas programadas.
• Melhor preparação para produção de PCB de alto volume.

Para fábricas que operam mais de uma linha de solda por onda, rotular diferentes tipos de dedos separadamente pode ajudar a evitar instalação incorreta.

FAQ

1. Para que serve o TAMURA Short Resin Finger?

Ele é usado em sistemas de esteira de máquinas de solda por onda Tamura compatíveis para suportar e guiar as bordas da PCB enquanto as placas se movem através dos processos de fluxo, pré-aquecimento, soldagem por onda, resfriamento e descarregamento.

2. Este dedo é feito de resina?

Sim. Este produto é especificado como um Short Resin Conveyor Finger. Sistemas de solda por onda também podem usar titânio ou outros materiais de dedo, portanto, o material e o tipo estrutural devem ser confirmados antes do pedido.

3. Um dedo de resina curto pode substituir qualquer dedo de esteira Tamura?

Não. Diferentes configurações de esteira Tamura podem usar diferentes formas de dedo e estruturas de montagem. O tipo de resina curta deve ser comparado com o componente existente, conjunto da esteira, foto, amostra ou informações dimensionais.

4. Quando o dedo da esteira deve ser substituído?

Substitua o dedo quando ele estiver rachado, deformado, desgastado, solto, muito contaminado ou incapaz de suportar a borda da PCB de forma consistente. Inspecione os dedos vizinhos e os componentes da esteira ao mesmo tempo.

5. Que informações são necessárias para uma cotação?

Por favor, forneça as informações da máquina Tamura, requisito do dedo de resina curto, quantidade, fotos do dedo existente e dimensões ou informações da amostra quando disponíveis. Isso ajuda a confirmar a substituição correta antes da cotação.

Entre em Contato

Precisa de Short Resin Conveyor Fingers para Máquinas de Solda por Onda TAMURA?

Envie-nos suas informações da máquina, quantidade necessária, fotos dos dedos e dimensões quando disponíveis para confirmação do produto e cotação.

Fornecemos peças de reposição para esteiras de solda por onda para fábricas de eletrônicos, fabricantes EMS, equipes de manutenção e projetos de recondicionamento de equipamentos.

Diferentes tipos de resina e dedos de esteira podem ser combinados em uma única consulta de compra.

Envie sua consulta hoje para preço, disponibilidade, opções de quantidade e informações de envio.
