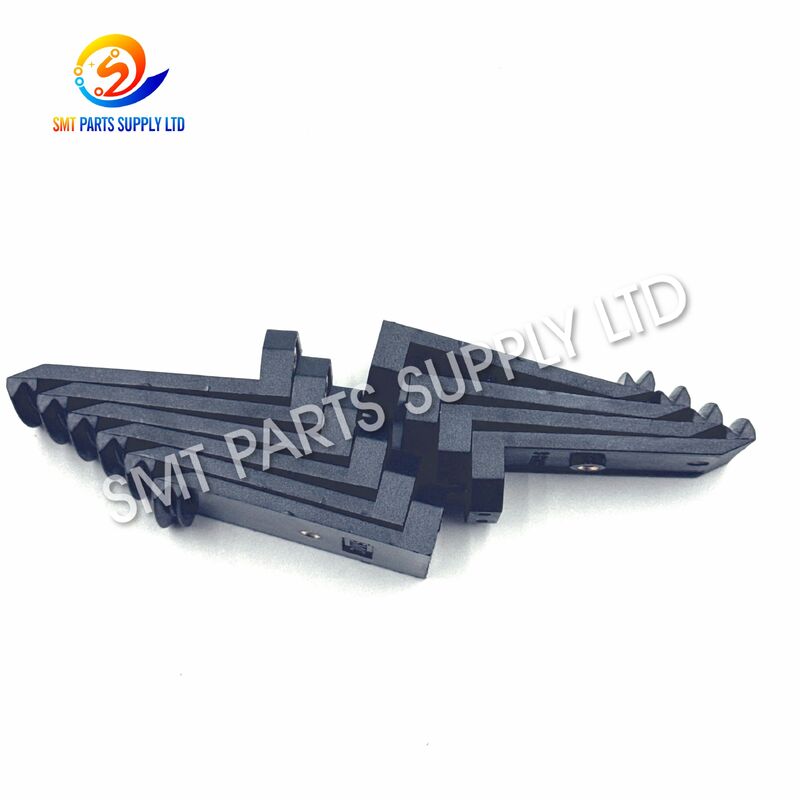

SMIC PF08-06 Soldagem por ondas de transportador de PCB de resina

OSMIC PF08-06 Soldagem por ondas de transportador de PCB de resinaé uma peça mecânica de substituição utilizada em sistemas de transportadores de máquinas de solda a ondas compatíveis, instalada ao longo da cadeia de transporte de PCB ou do carril transportador,o dedo fornece um ponto de contato estável para a borda da placa de circuito impresso enquanto se move através do processo completo de solda de onda.

Durante a produção, o PCB deve viajar suavemente através da aplicação de fluxo, pré-aquecimento, onda de solda e áreas de resfriamento, mantendo uma posição de transporte consistente.Os dedos do transportador desempenham um papel importante neste movimento porque apoiam e guiam diretamente as bordas do PCB.

OPF08-06 Dedo de resinaÉ adequado para a substituição de dedos de transportador desgastados, quebrados, deformados, contaminados ou em falta.transporte instável, vibrações excessivas e interferências mecânicas.

Para os fabricantes de eletrônicos que operam linhas de produção de solda de onda, o PF08-06 é um componente prático de manutenção e de reposição para manuseio confiável de PCB.

Informações essenciais sobre o produto

Causa: Por que os dedos PF08-06 precisam de substituição

As máquinas de solda por ondas operam continuamente em ambientes de produção exigentes.

O transportador de PCB se move através de áreas expostas a temperaturas elevadas, resíduos de fluxo, contaminação do processo, movimento mecânico repetido e contato contínuo com as bordas do PCB.

Dado que o dedo PF08-06 é um componente mecânico de contato direto, a sua condição pode mudar gradualmente durante a produção a longo prazo.

Causas típicas da falha dos dedos do transportador

No entanto, vários dedos desgastados ou desiguais trabalhando juntos podem afetar o transporte de PCB por toda a máquina.

Por conseguinte, a inspecção regular ajuda a detectar estes problemas antes de causarem uma interrupção da produção.

Solução: Manter o desempenho estável do transportador de PCB

Substituição de dedos de transportador desgastados com o corretoSMIC PF08-06 Dedo de resinaAjuda a restaurar a condição mecânica do sistema de transportadores de PCB.

Um dedo transportador devidamente instalado suporta a borda do PCB na posição de contato pretendida e trabalha em conjunto com os dedos adjacentes para manter o transporte estável.

Substituir dedos danificados pode ajudar a resolver problemas como:

• Transporte de PCB instável.
• Suporte de PCB desigual.
• Borda de PCB escorregando.
• Vibração excessiva do transportador.
• Movimento anormal na zona de solda.
• Mal alinhamento entre os dedos vizinhos.
• Interferências mecânicas ao redor do transporte.

Principais benefícios da substituição

Para as fábricas que usam máquinas de soldagem por ondas continuamente, manter os dedos de transportador frequentemente usados em estoque de manutenção pode simplificar o trabalho de reparo e minimizar as paradas desnecessárias da linha.

Especificações

Aplicação

OSMIC PF08-06 Dedo de resina do transportador de solda de ondaconcebido para aplicações de transporte de PCB em equipamentos de solda de ondas compatíveis.

É adequado para ambientes de produção de eletrônicos onde os componentes de furo e as placas de circuito de tecnologia mista são processados por solda de onda.

Indústrias típicas

• Fabricação de eletrónica de consumo.
• Produção de eletrónica automotiva.
• Montagem de PCB de controlo industrial.
• Fabricação de fontes de alimentação.
• Produção de equipamento de comunicação.
• Fabricação de placas de controlo de aparelhos domésticos.
• LED e eletrónica de iluminação.
• Fabricação por contrato de EMS.
• Montagem de equipamentos electrónicos.

Cenários de utilização típicos

Os dedos do PF08-06 podem ser inspecionados como parte da manutenção regular do transportador de solda de onda, juntamente com cadeias de transportadores, trilhos, engrenagens, sistemas de guia e componentes de ajuste de largura.

Como funciona

O transportador de solda de onda é responsável pelo transporte de PCBs a uma velocidade e ângulo controlados através do processo de solda.

OPF08-06 Dedo de resinaFunciona como um dos componentes de contato do PCB dentro deste sistema de transporte.

1PCB entra no transportador

A placa de circuito entra na máquina de solda por ondas a partir de um transportador ou estação de carregamento a montante.

PF08-06 os dedos posicionados ao longo do transportador entram em contacto com as bordas do PCB.

2Os dedos apoiam o PCB.

Vários dedos do transportador trabalham juntos para manter a placa em uma posição estável de transporte.

O alinhamento correto dos dedos é importante porque o PCB não deve mover-se excessivamente durante o processo.

3O PCB passa por fluxo.

O transportador transporta a placa através da secção de aplicação de fluxo.

Os dedos continuam a segurar as bordas da placa, permitindo que a parte inferior do PCB permaneça acessível ao processo.

4O PCB move-se através do pré-aquecimento

Durante o pré-aquecimento, o transporte estável ajuda a manter o movimento previsível da placa através do processo térmico.

O sistema de dedos do transportador continua a suportar o PCB em toda esta seção.

5. PCB passa sobre a onda de solda

O PCB é transportado através da área de solda de onda.

Nesta fase, o posicionamento mecânico confiável é particularmente importante porque a parte inferior do PCB interage diretamente com a onda de solda.

6. PCB sai da máquina

Após a solda e resfriamento, a placa continua em direção à área de descarga e ao equipamento de produção a jusante.

O dedo PF08-06 participa, portanto, de todo o processo de transporte de PCB.

Por que a condição dos dedos é importante

Os dedos transportadores podem ser componentes mecânicos relativamente pequenos, mas entram em contato direto com o PCB.

Quando sua altura, forma, posição de instalação ou superfície de contato se tornam inconsistentes, o transporte de bordo também pode se tornar inconsistente.

Possíveis sintomas do desgaste dos dedos

• O movimento de PCB não é suave.
• As tábuas tremem durante a viagem.
• As bordas do PCB não são mantidas uniformemente.
• Um lado do PCB parece mais baixo.
• O movimento do transportador produz ruído anormal.
• Os dedos apresentam fissuras ou deformações visíveis.
• Resíduos de fluxo acumulam-se à volta da área de contacto.
• O PCB ocasionalmente é capturado durante o transporte.
• Os dedos adjacentes têm posições operacionais diferentes.

Estes sintomas devem ser investigados em conjunto com a cadeia transportadora e o sistema ferroviário.

A substituição de um dedo PF08-06 defeituoso pode ser uma ação de manutenção simples em comparação com a solução de problemas repetidos de transporte de placas durante a produção.

PF08-06 Vantagens da manutenção dos dedos de resina

O dedo de resina atua como uma interface substituível entre o mecanismo de transportador e a borda do PCB.

Este projeto permite substituir componentes usados individuais sem alterar o sistema de transportador de PCB completo.

Características de manutenção

A vida útil real depende das horas de funcionamento da máquina, das temperaturas do processo, das condições de fluxo, da frequência de limpeza, das características do PCB e das práticas de manutenção do transportador.

PF08-06 versus outros dedos de solda por ondas

Os dedos transportadores de solda a ondas não devem ser selecionados apenas por tipo de produto geral.

Modelos como:PF08-06, PF08-20 e PFW-20LPodem pertencer à mesma categoria de dedos de transporte, mas devem ser tratados como modelos diferentes quando se procuram peças de substituição.

O número do modelo deve sempre ser confirmado antes de encomendar.

Não substitua um modelo de dedo por outro baseado apenas na semelhança de aparência.

Como escolher o dedo certo PF08-06

Passo 1 ️ Confirme o modelo

Verificar se o requisito existente relativo aos componentes ou peças sobressalentes especifica:

PF08-06

Esta deve ser a principal informação de identificação.

Passo 2 ️ Compare o dedo existente

Antes de encomendar, compare o produto existente com o requisito de substituição.

Verifique:

• Perfil do dedo.
• Estrutura de montagem.
• Secção de contacto de PCB.
• Orientação da instalação.
• A aparência geral.
• Posição de montagem do transportador.

Passo 3 Confirmar o tipo de resina

Confirmar que o componente requerido é um:

Dedo do transportador de resina

Isto é importante porque os sistemas de transportador de soldagem por ondas também podem usar outras construções de dedos.

Passo 4 Verifique o sistema de transportador

Verificar a configuração do transportador da máquina e certificar-se de que o modelo PF08-06 corresponde ao sistema instalado.

Passo 5 ️ Envie fotos para confirmação

Se a identificação for incerta, forneça fotografias claras de:

• Dedo completo.
• Vista frontal e lateral.
• Secção de montagem.
• Cadeia transportadora.
• Dedo existente instalado na máquina.
• Marcação do modelo, se disponível.

Isto fornece informações adicionais para a confirmação do produto antes da cotação.

Recomendações de instalação

Antes de substituir os dedos do transportador, pare o equipamento de acordo com os procedimentos de manutenção do fabricante da máquina.

Certifique-se de que a área do transportador é segura para serviço.

Após retirar o dedo existente, inspecionar o ponto de montagem e os componentes do transportador vizinhos.

Lista de controlo de inspecção recomendada

Depois de instalar o dedo de substituição, verifique a sua altura e posição em relação aos dedos adjacentes.

Colocar o transportador em condições de ensaio adequadas antes de retomar a produção normal da máquina.

Recomendações de manutenção preventiva

A manutenção dos transportadores de soldagem por ondas não deve concentrar-se apenas na substituição de peças após falha.

A inspecção de rotina pode identificar o desgaste anormal dos dedos antes que o transporte de PCB seja afetado.

A manutenção recomendada inclui:

• Verifique se os dedos do PF08-06 estão visíveis.
• Remover resíduos de fluxo excessivos.
• Verifique se os dedos vizinhos estão alinhados.
• Inspeccionar o movimento da cadeia transportadora.
• Verifique a condição dos carris transportadores.
• Verifique se os pontos de montagem estão soltos.
• Observar o movimento dos PCB durante a produção.
• Substitua imediatamente os dedos rachados ou gravemente deformados.

Quando um dedo apresenta uma deterioração grave, os técnicos devem inspeccionar também os dedos circundantes, porque podem ter experimentado condições de produção semelhantes.

Por que manter o PF08-06 no inventário de peças de reposição

As linhas de produção de solda a ondas são frequentemente obrigadas a operar continuamente por períodos prolongados.

Uma peça mecânica relativamente barata ainda pode causar atrasos de produção se não houver substituição disponível quando necessário.

Manter os dedos de resina PF08-06 em estoque proporciona às equipas de manutenção várias vantagens práticas:

• Substituição mais rápida dos componentes danificados.
• Menos dependência das compras de emergência.
• Planeamento de manutenção preventiva mais fácil.
• Redução do risco de paragem prolongada do transportador.
• Substituição conveniente durante o serviço programado.
• Adequado para fábricas que operam várias linhas de solda.

Para distribuidores e empresas de manutenção, o PF08-06 pode também ser adquirido em conjunto com outras peças sobressalentes de transportadores de soldagem por ondas.

Perguntas frequentes

1Para que é utilizado o SMIC PF08-06 Resin Finger?

O SMIC PF08-06 é usado como um dedo transportador de PCB em máquinas de solda de onda compatíveis.refrigeração, e processos de descarga.

2O PF08-06 é um dedo transportador de resina ou titânio?

PF08-06 é oferecido como umDedo transportador de resinaConfirme o modelo exato antes de encomendar, uma vez que diferentes sistemas de transportadores podem utilizar diferentes materiais de dedos e configurações de montagem.

3O PF08-06 é o mesmo que o PF08-20 ou o PFW-20L?

Os números PF08-06, PF08-20 e PFW-20L devem ser tratados como modelos diferentes de dedos transportadores.ou amostra confirmada em vez de substituí-los com base apenas na aparência.

4Quando devem ser substituídos os dedos transportadores PF08-06?

Substitua o dedo quando estiver rachado, deformado, excessivamente desgastado, solto, fortemente contaminado ou não fornecer mais suporte estável à borda do PCB.Inspecionar dedos vizinhos e a cadeia transportadora ao mesmo tempo.

5O que devo indicar ao solicitar um orçamento?

Por favor, envie oModelo PF08-06, quantidade exigida, informações sobre a máquina de solda a ondas e fotos claras do dedo existenteIsto ajuda a verificar a necessidade de substituição e melhora a precisão da cotação.
