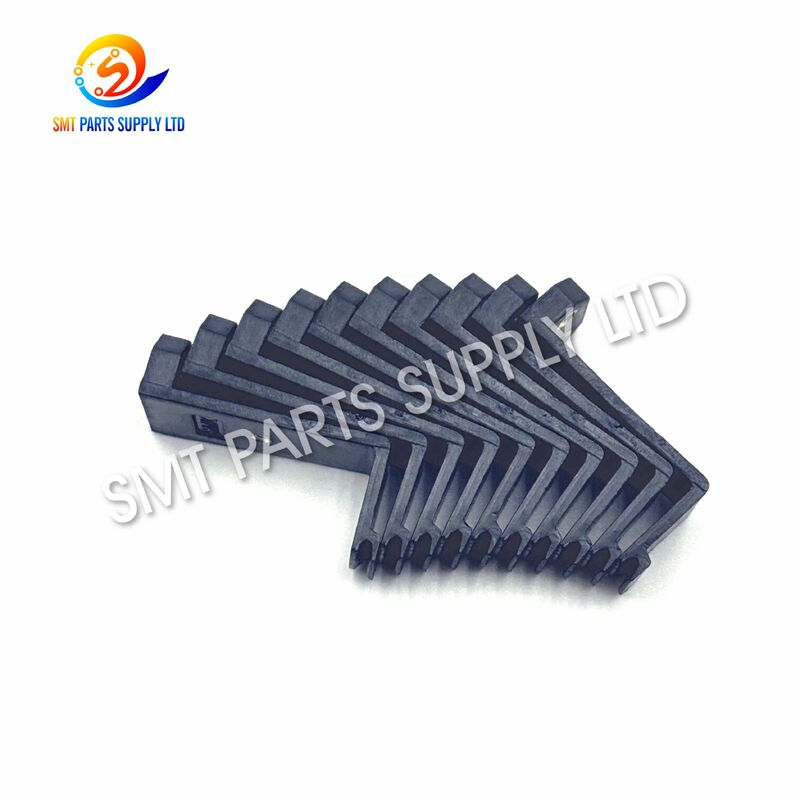

SMIC PFW-20L Wave Solder PCB Conveyor Resin Finger

OSMIC PFW-20L Wave Solder PCB Conveyor Resin Fingeré um componente de transportador mecânico concebido para o transporte de PCB dentro de equipamentos de solda a ondas compatíveis, instalado ao longo da cadeia transportadora ou do conjunto de trilhos,o dedo contacta e suporta a borda da placa de circuito impresso enquanto o PCB se move através de fluxo, secções de pré-aquecimento, solda e arrefecimento.

O transporte confiável da placa é essencial na solda por ondas porque o PCB deve manter uma posição controlada e viajar sem problemas através do processo de solda.contaminado, ou dedos de transportador instalados incorretamente podem causar movimento instável do PCB, suporte pobre da placa, resistência do transportador ou posicionamento inconsistente da placa.

O PFW-20L é, portanto, um componente de manutenção importante para as linhas de produção de solda a ondas.A substituição de dedos de transportador envelhecidos pode ajudar a restaurar a condição original de transporte do PCB e reduzir os problemas mecânicos causados por componentes usados de suporte de placa.

Informações essenciais sobre o produto

Causa: Por que os dedos transportadores precisam ser substituídos

Os dedos do transportador de soldagem por ondas operam continuamente durante a produção de PCB. Cada placa de circuito que entra na máquina de soldagem é suportada por um grupo de dedos instalados ao longo do sistema de transportador.

Os dedos entram em contato repetidamente com as bordas do PCB enquanto operam em um ambiente que envolve calor, resíduos de fluxo, contaminação do processo de solda, movimento do transportador e carga mecânica contínua.

Com o tempo, a condição do dedo pode piorar gradualmente.

Problemas comuns

Um único dedo danificado pode não parar imediatamente toda a máquina, mas continuar a produção com componentes usados do transportador pode reduzir gradualmente a estabilidade do transporte.

Para as fábricas que executam a produção contínua, a inspecção de rotina do sistema de dedos do transportador é uma maneira eficaz de evitar problemas inesperados de manuseio de placas.

Solução  Restaurar o transporte estável de PCB

Substituição de dedos de transportador danificados com o corretoDedo de resina PFW-20Lajuda a restaurar o suporte de PCB confiável através da máquina de solda de onda.

O dedo é instalado no mecanismo de transportador e fornece uma posição de contacto definida para a borda do PCB.

Quando vários dedos estão adequadamente alinhados, o PCB pode viajar através da máquina a uma altura e orientação estáveis.

Benefícios de substituir dedos usados

• Ajuda a manter o transporte estável de PCB.
• Suporta posicionamento preciso da placa.
• Reduz o movimento de PCB relacionado ao transportador.
• Ajuda a manter a viagem de PCB consistente através da zona de solda.
• Adequado para manutenção de rotina de transportadores.
• Fornece uma substituição direta para dedos PFW-20L desgastados.
• Ajuda a reduzir as interrupções mecânicas.
• Suporta a produção contínua de solda de onda.

Para linhas de produção que operam muitas horas por dia, os dedos de transportador devem ser considerados componentes normais de manutenção e não componentes permanentes.

Manter os dedos de substituição em estoque permite que os técnicos substituam as peças defeituosas durante a manutenção programada, em vez de esperar que o sistema de transporte desenvolva um problema mais sério.

Especificações

Aplicação

OSMIC PFW-20L Dedo de resina do transportadorÉ utilizado principalmente em conjuntos de transportadores de PCB de soldagem por ondas.

A solda por ondas é comumente usada para solda de componentes através de buracos, montagem de PCB de tecnologia mista, placas de controle industrial, eletrônica de potência, eletrônica automotiva, placas de controle de aparelhos,Equipamento de comunicação, e outras aplicações de fabricação electrónica.

Os dedos do transportador suportam o PCB durante todo o processo de solda.

Aplicações típicas

O PFW-20L é particularmente útil para equipes de manutenção que inspecionam regularmente cadeias de transportadores, trilhos, sistemas de guia e componentes de retenção de PCB.

Ao substituir um dedo danificado, os técnicos também devem inspecionar os dedos próximos, porque as peças instaladas ao mesmo tempo podem apresentar níveis de desgaste semelhantes.

Como funciona

O sistema de transportador de uma máquina de solda por ondas move o PCB através de várias etapas de processamento.

Durante o transporte, os dedos do transportador entram em contato com as bordas do PCB e mantêm sua posição em relação aos carris transportadores.

O processo pode geralmente ser dividido em várias etapas.

1. Carregamento de PCB

O PCB entra no sistema de transportador de soldagem por ondas a partir do equipamento de produção a montante ou da estação de carregamento manual.

Os dedos do transportador entram em contacto com as bordas da prancha e estabelecem a posição de transporte.

2. Suporte de PCB

Vários dedos suportam o PCB ao longo do transportador.

O alinhamento correto dos dedos é importante porque a placa deve permanecer estável enquanto viaja através da máquina.

3Fluxo e pré-aquecimento

O PCB passa pelas secções de aplicação e pré-aquecimento do fluxo.

Ao longo destes estágios, os dedos continuam a segurar as bordas da prancha enquanto o transportador mantém uma velocidade de transporte controlada.

4Soldagem por ondas

O PCB passa sobre a onda de solda.

O posicionamento estável da placa é particularmente importante nesta fase porque a parte inferior do PCB deve interagir com o processo de solda de forma controlada.

5Saída de PCB

Após a solda e resfriamento, o PCB deixa a máquina e continua para o próximo processo de produção.

Os dedos do transportador soltam a placa quando ela chega à seção de descarga.

Um dedo PFW-20L corretamente instalado contribui, portanto, para o processo completo de transporte da placa, em vez de apenas uma seção da máquina.

Por que a condição dos dedos do transportador é importante

O mecanismo do transportador afeta diretamente a forma como o PCB entra e passa pelo processo de solda por ondas.

Se os dedos estiverem irregulares, desgastados, soltos ou deformados, o transporte de PCB pode tornar-se instável.

Os problemas possíveis incluem:

• Tremores de PCB durante o movimento.
• Altura irregular do tabuleiro.
• Má ligação da borda do PCB.
• Aumento da resistência mecânica.
• Inclinação de PCB durante o transporte.
• Barulho anormal do transportador.
• Movimento da placa perto da zona de solda.
• Aumento do risco de interrupção da produção.

Estes problemas podem, por vezes, ser erroneamente atribuídos à cadeia transportadora, sistema de ajuste de largura do carril ou motor de acionamento.

Por esta razão, a condição dos dedos do transportador deve ser incluída na resolução de problemas mecânicos de rotina.

Vantagens dos dedos de resina

Os dedos de transportador de resina são comumente selecionados para o transporte de PCB porque fornecem contato direto com a borda da placa sem exigir que o PCB descanse diretamente contra estruturas de transportador de metal maiores.

O projeto PFW-20L destina-se à posição de instalação do transportador correspondente e fornece um componente de contacto substituível no sistema de transporte.

Benefícios Práticos da Manutenção

O intervalo de substituição real depende das horas de produção, das condições de fluxo, da frequência de manutenção, das características do PCB e das condições de funcionamento do transportador.

Como escolher o dedo transportador correto

As máquinas de solda por ondas utilizam muitos desenhos diferentes de dedos de transportador.Perfis de contacto de PCB, ou instruções de instalação.

Por conseguinte, a selecção não deve basear-se apenas na aparência visual.

Passo 1 ️ Confirme o modelo

Verificar se o modelo de dedos do transportador requerido é:

PFW-20L

A confirmação do modelo é o passo mais importante antes de encomendar.

Passo 2 Verifique o dedo existente

Comparar o substituto com o componente existente.

Verifique:

• Forma geral.
• Posição de montagem.
• Ponto de contacto de PCB.
• O comprimento do dedo.
• Direcção de instalação.
• Estrutura de montagem.

Passo 3 Confirmar o transportador da máquina

Verificar se o sistema de transportador utiliza dedos do tipo PFW-20L.

Diferentes máquinas de solda por ondas podem usar diferentes estruturas de resina, aço inoxidável ou titânio.

Passo 4 ️ Forneça fotos quando necessário

Se o modelo da máquina ou as especificações do dedo forem incertos, fornecer fotografias claras que mostrem:

• Dedo completo.
• Secção de montagem.
• Cadeia transportadora.
• Lado de contato de PCB.
• Marcação do modelo existente.

Isto pode melhorar significativamente a identificação das peças.

Instalação e inspecção

Antes da instalação, parar a máquina de acordo com o procedimento de manutenção do equipamento e permitir que a área relevante da máquina atinja uma condição segura.

Retire o dedo danificado e inspecione a posição de montagem.

Pontos de inspecção recomendados

Após a substituição, verifique se o dedo novo está correctamente posicionado e alinhado com os dedos circundantes.

O condutor deve ser conduzido numa condição de ensaio adequada antes de o equipamento voltar à produção normal.

Recomendações de manutenção

A limpeza regular pode ajudar a prolongar a vida útil do sistema de dedos transportadores.

Os resíduos de fluxo e a contaminação da produção podem acumular-se em torno dos componentes do transportador ao longo do tempo.

Um programa de manutenção deve incluir a inspecção de:

• Dedo transportador.
• Cadeias transportadoras.
• Associações ferroviárias.
• Mecanismos de regulação da largura.
• Acerte os engrenagens.
• Guias de PCB.
• Acúmulo de resíduos de fluxo.
• Componentes de montagem soltos.

Não continue a usar um dedo gravemente danificado apenas porque o transportador ainda pode se mover.

A substituição precoce é geralmente mais fácil do que solucionar problemas de transporte de PCB após a produção já ter sido afetada.

Vantagens de aquisição para a manutenção da solda de ondas

Os dedos transportadores PFW-20L são partes práticas de manutenção para fábricas de eletrônicos que operam equipamentos de solda de onda.

Para fábricas com produção contínua, manter um estoque de refeições adequado pode reduzir o tempo de inatividade causado por danos inesperados nos dedos.

Informações de encomenda recomendadas

Para projetos de manutenção maiores, os compradores também podem combinar dedos de transportador com outras peças sobressalentes de solda a ondas em uma única consulta.

Perguntas frequentes

1Para que é utilizado o SMIC PFW-20L?

O SMIC PFW-20L é um dedo transportador usado em sistemas de transporte de PCB de máquinas de solda de ondas compatíveis. Ele suporta e guia as bordas do PCB enquanto a placa viaja através de fluxo, pré-aquecimento, solda,e processos de arrefecimento.

2O PFW-20L é um dedo de resina ou de titânio?

O PFW-20L é fornecido como umDedo transportador de resinaOs compradores devem confirmar o modelo antes de encomendar, uma vez que as máquinas de solda a ondas podem utilizar resina, aço inoxidável,ou dedos de titânio com diferentes desenhos.

3Quando deve ser substituído o dedo transportador?

Recomenda-se a substituição quando o dedo ficar desgastado, rachado, deformado, solto, fortemente contaminado ou incapaz de manter um suporte estável da borda do PCB.Os dedos adjacentes e a condição da cadeia transportadora também devem ser inspecionados durante a manutenção.

4O PFW-20L pode ser selecionado apenas pela aparência?

Muitos dedos de solda de onda têm formas semelhantes, mas diferentes dimensões e estruturas de montagem.Confirme o modelo PFW-20L e compare o dedo existente ou forneça fotos antes de encomendar.

5Quais são as informações necessárias para um orçamento?

Por favor, forneçaModelo PFW-20L, informações sobre a máquina de solda a ondas, quantidade necessária e fotos do produtoEstes dados ajudam a confirmar o dedo transportador correto e a melhorar a precisão da cotação.

Contacte-nos

NecessidadeSMIC PFW-20L Soldagem por ondas de PCBpara manutenção ou substituição?

Envia-nos o teumodelo, informações da máquina, quantidade necessária e fotografia do dedo existentepara confirmação.

Fornecemos peças sobressalentes de soldagem de onda para produção de PCB, manutenção, renovação de máquinas e requisitos de substituição.

Quantidades a granel e peças combinadas são bem-vindas.

Envie sua consulta agora para obter preço, disponibilidade, requisitos de quantidade e opções de envio.
