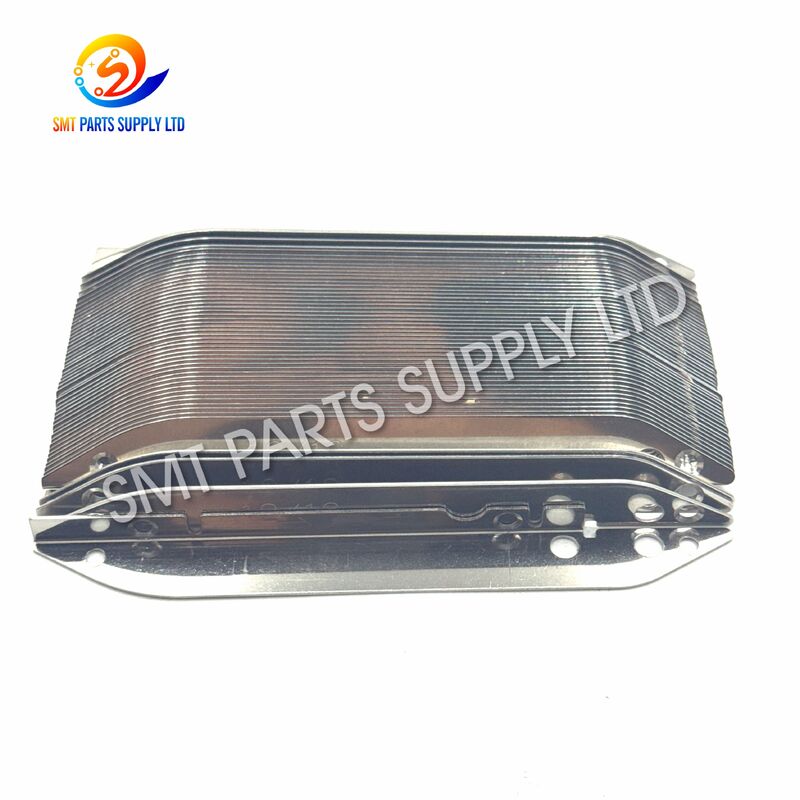

GUIA KXFA1PT9A01 para alimentador de fita Panasonic NPM 12/16 mm

GUIA KXFA1PT9A01 para alimentador de fita Panasonic NPM de 12/16 mm

A Guia Panasonic KXFA1PT9A01 é uma peça de reposição para alimentador projetada para conjuntos de alimentadores de fita Panasonic NPM de 12 mm e 16 mm compatíveis. Instalada na área de transporte de fita do alimentador, a guia ajuda a manter o movimento e o posicionamento corretos da fita transportadora à medida que os componentes avançam em direção à posição de coleta.

Na produção SMT de alta velocidade, a estabilidade de alimentação da fita afeta diretamente a apresentação dos componentes, a consistência de coleta, a eficiência de montagem e a utilização da máquina. Uma guia desgastada, dobrada, danificada ou instalada incorretamente pode causar deslocamento instável da fita, atrito excessivo, desvio da fita ou apresentação irregular dos componentes.

Substituir uma guia danificada pela guia de alimentador KXFA1PT9A01 correta ajuda a restaurar o percurso pretendido da fita e garante a operação confiável do alimentador. Este componente é adequado para centros de reparo de alimentadores, departamentos de manutenção SMT, fábricas de eletrônicos e distribuidores de peças de reposição que realizam manutenção em equipamentos Panasonic NPM.

Antes de fazer o pedido, recomenda-se que os clientes confirmem a largura do alimentador, o modelo do alimentador, o número de peça existente, a posição de instalação e a aparência física.

Causa

Os alimentadores de fita operam continuamente sob movimento mecânico repetitivo. Durante a produção a longo prazo, os componentes da guia do alimentador podem sofrer desgaste gradual ou ser danificados devido a contaminação, carregamento incorreto da fita, impacto mecânico, manutenção inadequada ou longas horas de operação.

As condições comuns que podem indicar a necessidade de inspeção da guia do alimentador incluem:

Quando a fita transportadora não se desloca pelo percurso pretendido, o alimentador pode não apresentar os componentes de forma consistente na posição de coleta. Isso pode aumentar os erros de coleta e a frequência de manutenção.

A guia deve, portanto, ser verificada sempre que os técnicos observarem movimentação anormal da fita transportadora ao redor da seção de transporte do alimentador.

Solução

A Guia KXFA1PT9A01 oferece uma solução prática de reposição para alimentadores de fita Panasonic NPM 12/16 mm compatíveis quando a guia original estiver desgastada ou mecanicamente danificada.

O componente ajuda a manter a fita transportadora dentro do percurso de alimentação projetado. O guiamento correto da fita reduz o movimento lateral desnecessário e permite que o mecanismo de avanço do alimentador mova a fita de forma mais consistente.

A substituição de uma guia danificada pode ajudar a:

• Manter um percurso controlado da fita transportadora.
• Reduzir o desvio da fita durante o avanço do alimentador.
• Promover o posicionamento estável dos componentes.
• Melhorar a consistência na área de coleta.
• Reduzir a resistência desnecessária da fita.
• Restaurar a condição mecânica do alimentador durante a manutenção.
• Reduzir interrupções de produção causadas por ferragens desgastadas do alimentador.
• Prolongar a vida útil dos conjuntos de alimentadores existentes.

Para obter os melhores resultados, a guia só deve ser instalada após a confirmação de que as outras partes mecânicas do alimentador—incluindo roda dentada, trilho da fita, mecanismo da tampa, componentes de tensão e ferragens relacionadas—também estejam em condições adequadas.

Especificações

A compatibilidade deve ser verificada de acordo com o modelo do alimentador, o número de peça existente, a configuração do alimentador e a posição de instalação antes da compra.

Principais características funcionais

Aplicação

A guia KXFA1PT9A01 é utilizada principalmente em aplicações de manutenção e reparo de alimentadores de fita SMT. É adequada para ambientes de produção onde equipamentos de montagem Panasonic NPM são usados com alimentadores de fita compatíveis de 12 mm ou 16 mm.

As aplicações típicas incluem:

Linhas de produção SMT

Usada em linhas de fabricação de eletrônicos onde componentes em rolo e fita devem ser apresentados de maneira consistente à máquina de montagem.

Departamentos de manutenção de alimentadores

Adequada para a substituição de componentes mecanicamente desgastados do alimentador durante a manutenção preventiva programada.

Centros de reparo de alimentadores

Útil para reconstrução ou manutenção de conjuntos de alimentadores que apresentam movimento anormal da fita ou desgaste mecânico.

Serviços de fabricação de eletrônicos (EMS)

Pode ser estocada como peça de reposição de manutenção para fábricas que operam múltiplas máquinas NPM e grandes quantidades de alimentadores.

Estoque de peças de reposição

Adequada para equipes de manutenção que necessitam de peças mecânicas de alimentadores de uso frequente para reduzir o tempo de inatividade.

As indústrias típicas incluem:

Como funciona

Um alimentador de fita avança a fita transportadora em incrementos controlados para que cada componente eletrônico alcance a posição correta de coleta pelo cabeçote de montagem.

Durante esse processo, a fita transportadora passa por várias áreas mecânicas dentro do alimentador. A guia KXFA1PT9A01 ajuda a controlar o percurso da fita através de sua seção correspondente.

Seu papel operacional básico pode ser resumido como:

Entrada da fita transportadora → Guiamento da fita → Avanço controlado → Apresentação do componente → Posição de coleta

1. Carregamento da fita transportadora

O operador carrega a fita transportadora de componentes de 12 mm ou 16 mm no alimentador compatível de acordo com o percurso de passagem do alimentador.

2. Guiamento da fita

A guia ajuda a manter a fita transportadora alinhada com a direção do deslocamento mecânico do alimentador.

3. Avanço do alimentador

O mecanismo de acionamento do alimentador avança a fita de acordo com o passo necessário.

4. Apresentação estável

A fita guiada corretamente ajuda o alimentador a apresentar cada compartimento de componente de forma consistente próximo à posição de coleta.

5. Coleta do componente

A máquina de montagem remove o componente usando seu bico (nozzle) e continua o processo de montagem programado.

Embora a guia seja um componente mecânico relativamente pequeno, sua condição pode influenciar a estabilidade geral do percurso da fita. Por essa razão, os técnicos devem evitar operar alimentadores com superfícies de guia visivelmente danificadas.

Sinais de que a guia pode precisar de substituição

Operadores e técnicos de manutenção podem considerar a inspeção da guia ao notar:

• Fita transportadora movendo-se repetidamente para os lados.
• Aumento da resistência ao carregar a fita.
• Arranhões ou marcas incomuns na fita transportadora.
• Componentes chegando de forma inconsistente ao ponto de coleta.
• Desgaste visível na superfície da guia.
• Geometria da guia dobrada ou danificada.
• Fita raspando contra as estruturas adjacentes do alimentador.
• Ajustes frequentes do alimentador sem uma falha elétrica clara.

Esses sintomas também podem ter outras causas. Os técnicos devem inspecionar todo o mecanismo do alimentador antes de determinar a peça final a ser substituída.

Como escolher

A identificação correta da peça do alimentador é importante porque componentes visualmente semelhantes podem ser usados em alimentadores de tamanhos ou versões diferentes.

Antes de fazer o pedido da KXFA1PT9A01, verifique as seguintes informações.

Informações recomendadas para pedidos

Para uma cotação mais rápida e verificação de compatibilidade, forneça:

1. Número de peça: KXFA1PT9A01
2. Modelo do alimentador ou informações de identificação do alimentador.
3. Largura do alimentador: 12 mm ou 16 mm.
4. Série da máquina.
5. Quantidade necessária.
6. Foto da peça existente, quando disponível.
7. Destino de entrega desejado.

Fornecer esses detalhes reduz o risco de selecionar um componente de alimentador de aparência semelhante, mas incompatível.

Recomendações de manutenção

A manutenção de rotina do alimentador ajuda a melhorar a confiabilidade da alimentação de componentes.

Não force a fita transportadora pelo alimentador quando for detectada resistência anormal. Força excessiva pode danificar componentes da guia ou outros mecanismos do alimentador.

Por que peças corretas do alimentador são importantes

Os alimentadores SMT operam repetidamente durante cada ciclo de produção. Pequenos desvios mecânicos podem eventualmente influenciar a eficiência da linha.

A manutenção correta do alimentador pode ajudar os fabricantes a obter:

• Transporte de fita transportadora mais consistente.
• Redução de paradas desnecessárias do alimentador.
• Melhor estabilidade na apresentação dos componentes.
• Tempo de resposta de manutenção mais rápido.
• Menores custos de reposição do alimentador através do reparo de componentes individuais.
• Melhor aproveitamento do estoque de alimentadores existente.

Em vez de substituir um alimentador completo devido a uma única peça mecânica desgastada, os técnicos frequentemente podem restaurar a unidade identificando e substituindo o componente avulso correspondente.

Perguntas frequentes (FAQ)

1. Qual é a principal função da Panasonic KXFA1PT9A01?

A KXFA1PT9A01 é um componente de guia utilizado em alimentadores de fita NPM 12/16 mm compatíveis. Sua função primária é ajudar a controlar e manter o percurso da fita transportadora durante a operação do alimentador, promovendo o deslocamento suave da fita e a apresentação estável dos componentes.

2. A KXFA1PT9A01 é um alimentador de fita completo?

Não. A KXFA1PT9A01 é uma peça de reposição da guia do alimentador, e não um conjunto de alimentador completo. Ela é normalmente utilizada para manutenção, reparo ou substituição de um componente de guia desgastado ou danificado no alimentador.

3. Esta guia é adequada para alimentadores de 12 mm e 16 mm?

Ela está associada a aplicações compatíveis de alimentadores de fita Panasonic NPM de 12/16 mm. Como as configurações dos alimentadores podem variar, os clientes devem verificar o número de peça original, o modelo do alimentador, a posição de instalação e o componente existente antes de fazer o pedido.

4. Quais problemas uma guia de alimentador danificada pode causar?

Uma guia desgastada, dobrada ou contaminada pode contribuir para o desvio da fita transportadora, maior resistência da fita, movimentação irregular da fita ou apresentação inconsistente dos componentes. No entanto, sintomas semelhantes também podem ser causados por outras peças do alimentador, portanto, recomenda-se uma inspeção completa do alimentador.

5. Quais informações devo fornecer antes de solicitar uma cotação?

Forneça o código KXFA1PT9A01, a largura do alimentador, o modelo ou identificação do alimentador, a quantidade necessária, o país de destino e, de preferência, uma foto do componente original. Essas informações ajudam a confirmar a compatibilidade e nos permitem preparar uma cotação mais precisa.

Fale conosco

Precisa de guias de alimentador KXFA1PT9A01 para manutenção, reposição ou estoque de peças sobressalentes?

Envie-nos seu número de peça, modelo do alimentador, largura do alimentador, quantidade necessária e destino. Fotos do componente existente do alimentador também são bem-vindas para verificação de compatibilidade.

Podemos ajudar com:

• Confirmação de compatibilidade do produto.
• Disponibilidade de estoque.
• Cotações por quantidade.
• Seleção de peças de reposição para alimentadores.
• Informações sobre embalagem para exportação.
• Opções de entrega para pedidos internacionais.

Entre em contato conosco para consultar a disponibilidade atual e solicitar uma cotação para a guia de alimentador de fita KXFA1PT9A01 NPM 12/16 mm.
