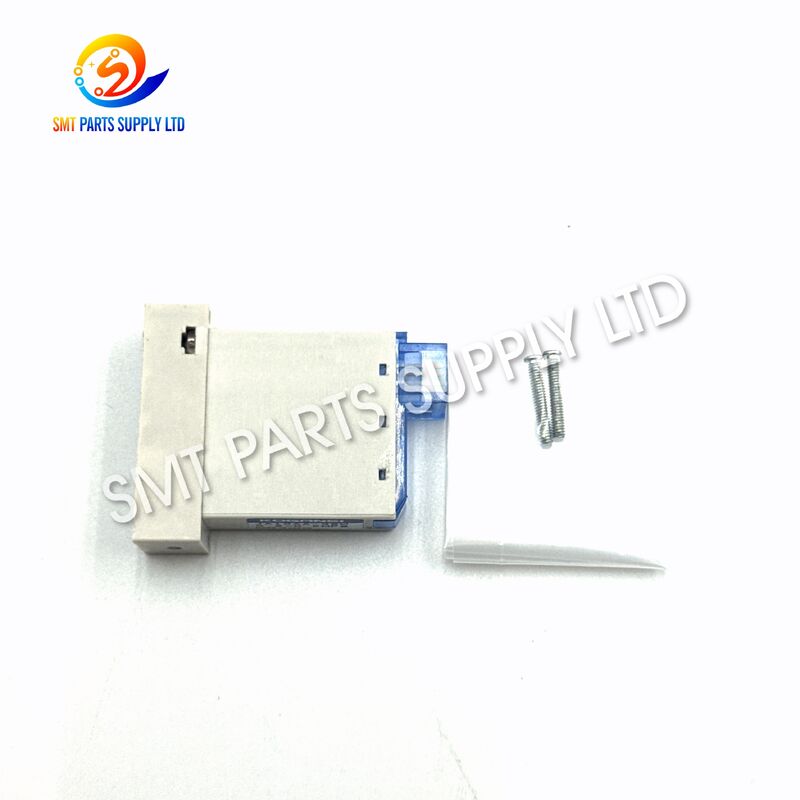

A YAMAHA KHY-M7153-101 KOGANEI JA10AA-36W é uma válvula solenóide pneumática compacta projetada para comutação de circuito de ar dentro de um cabeçote de máquina pick-and-place SMT ou conjunto pneumático relacionado. O número exato da peça KHY-M7153-101 está associado principalmente ao equipamento YS24, enquanto referências KHY-M7153-10 e KHY-M7153-10X estreitamente relacionadas também são encontradas em aplicações de válvulas para máquinas YG12, YS12, YS24, YG12F e YS12F. A compatibilidade exata deve sempre ser confirmada pela etiqueta da válvula instalada, revisão da máquina, disposição do manifold e configuração do conector.

Instalada em uma máquina de colocação de alta velocidade, a válvula ajuda a alternar o fluxo de ar pneumático necessário para geração de vácuo, liberação de vácuo, sopro ou outras operações do cabeçote de colocação. Seu corpo compacto é adequado para espaço de instalação limitado, enquanto a rápida resposta elétrica-pneumática suporta ciclos repetitivos de coleta e colocação de componentes. É adequado para manutenção preventiva, reparo de unidade principal, solução de problemas pneumáticos e substituição de uma válvula danificada ou de comutação lenta.

Identificação do Produto

Causa

Uma válvula solenóide SMT opera repetidamente durante a coleta, transporte, alinhamento, posicionamento e liberação do componente. Como ela executa um grande número de ciclos de comutação, o desempenho da válvula pode diminuir gradualmente devido a desgaste interno, contaminação, falha elétrica ou vazamento em outro local do circuito pneumático.

Um alarme de máquina nem sempre significa que a própria válvula falhou. O filtro de ar, o gerador de vácuo, a tubulação, o bico, a vedação do coletor, o conector, a fiação e o sinal de controle também devem ser inspecionados antes da substituição.

Problemas comuns e possíveis causas

Por que o desempenho da válvula pode diminuir

Solução

A substituição de uma válvula KHY-M7153-101 com defeito por uma unidade JA10AA-36W corretamente combinada pode ajudar a restaurar a função de comutação pneumática pretendida do circuito de ar do cabeçote de posicionamento.

Uma substituição adequadamente selecionada pode ajudar a melhorar a resposta ao vácuo, a estabilidade de captação do componente, o tempo de liberação e a consistência operacional da máquina. Porém, a substituição deverá ser concluída somente após verificação de todo o circuito pneumático e elétrico.

Processo recomendado de solução de problemas e substituição

Benefícios Operacionais

Especificações

Especificações de produto específicas da máquina

Dados de referência da série KOGANEI JA

A KOGANEI descreve a Série JA como uma plataforma de válvula solenóide fina e compacta com uma largura de válvula de aproximadamente 10,5 mm. A série suporta diversas configurações pneumáticas, incluindo arranjos de duas portas, três portas, cinco portas e tandem de três portas. A especificação exata do JA10AA-36W ainda deve ser confirmada a partir do produto instalado porque os sufixos específicos da máquina podem representar requisitos elétricos ou de montagem personalizados.

Os valores acima são referências do catálogo da Série JA e não uma garantia para cada válvula de máquina JA10AA-36W personalizada. A seleção final deve ser baseada na marcação completa da válvula antiga e na configuração da máquina. As informações oficiais do catálogo da série JA listam o ar como meio, operação com piloto interno, faixa de pressão operacional de 0,2–0,7 MPa, tensão padrão DC24V e múltiplas configurações de porta.

Aviso importante sobre código de modelo

Os caracteres “36W” emJA10AA-36Wdevem ser tratados como parte da designação completa do modelo da válvula. Eles não devem ser interpretados automaticamente como uma potência elétrica nominal de 36 watts.

Antes da instalação, confirme:

Aplicativo

A válvula solenóide KHY-M7153-101 JA10AA-36W é usada em um sistema pneumático de máquina SMT onde um sinal de controle elétrico deve alternar rapidamente o ar comprimido entre diferentes caminhos pneumáticos.

Áreas de aplicação primária

Guia de compatibilidade de máquinas

A referência exata KHY-M7153-101 foi listada especificamente como uma válvula YS24, enquanto as válvulas JA10AA-36W com referências KHY-M7153-10 ou KHY-M7153-10X também são comercializadas para vários modelos de máquinas YG e YS. O método de pedido mais seguro é combinar o número completo da peça e a fotografia da válvula antiga, em vez de confiar apenas na família da máquina.

Compradores adequados

Como funciona

Uma válvula solenóide converte um comando de controle elétrico em comutação pneumática. Dentro de uma máquina de colocação SMT, o controlador envia um sinal de tensão quando é necessária uma operação de vácuo, liberação, sopro ou outra operação de ar.

Sequência Operacional

A Série JA inclui diferentes arranjos de portas e posições. Portanto, a lógica do fluxo de ar interno da válvula de substituição deve corresponder à unidade original. Uma válvula com tamanho externo semelhante, mas com função interna diferente, pode não operar a máquina corretamente.

Relacionamento com o sistema principal SMT

Como escolher

A seleção correta da válvula é essencial porque diferentes versões do KHY-M7153 podem ter corpos semelhantes, mas diferentes aplicações de máquina, especificações de bobina, conectores ou funções pneumáticas.

Lista de verificação de seleção

Não selecione apenas pela aparência

Duas válvulas podem parecer quase idênticas, mas têm características diferentes:

Informações necessárias para uma cotação precisa

Forneça as seguintes informações ao enviar uma consulta:

Orientação de instalação

A instalação deve ser realizada por pessoal de manutenção qualificado após o equipamento ser parado, isolado e despressurizado.

Procedimento de instalação

Recomendações de manutenção

Qualidade e Confirmação de Pedido

Para reduzir pedidos incorretos, a válvula deve ser verificada usando a identificação da máquina e do componente pneumático.

Confirmação Pré-Embarque

Estratégia recomendada de peças sobressalentes

Para fábricas que utilizam diversas máquinas do mesmo modelo, manter uma pequena quantidade de válvulas confirmadas pode reduzir o tempo de espera durante uma falha pneumática inesperada. A quantidade de estoque recomendada deve ser baseada na contagem de máquinas, horas de produção, frequência histórica de falhas, prazo de entrega do fornecedor e importância da linha de produção.

Perguntas frequentes

1. KHY-M7153-101 é igual a KHY-M7153-10 ou KHY-M7153-10X?

Estas referências pertencem a uma família de válvulas intimamente relacionada, mas não devem ser automaticamente tratadas como completamente intercambiáveis. Confirme a marcação completa da válvula, modelo da máquina, conector, posição do coletor, especificação da bobina e disposição da porta pneumática. Uma fotografia da válvula instalada é fortemente recomendada antes de fazer o pedido.

2. Qual máquina SMT usa a válvula KHY-M7153-101 JA10AA-36W?

KHY-M7153-101 está associado principalmente à máquina pick-and-place YS24 SMT. Referências relacionadas a KHY-M7153-10 e KHY-M7153-10X JA10AA-36W também podem aparecer nos aplicativos YG12, YS12, YS24, YG12F e YS12F, mas a compatibilidade exata deve ser confirmada.

3. “36W” significa que a válvula consome 36 watts?

Nenhuma conclusão sobre o consumo de energia elétrica deve ser tirada apenas do sufixo “36W”. Faz parte da designação completa do modelo JA10AA-36W. Confirme a tensão nominal real e as especificações elétricas na etiqueta original da válvula, no desenho da máquina ou na documentação técnica aprovada antes da instalação.

4. Esta válvula pode resolver problemas de baixo vácuo ou erro de pickup?

Isso pode resolver o problema quando a válvula original apresenta vazamento interno, comutação lenta, contaminação, falha na bobina ou operação instável. No entanto, o baixo vácuo também pode ser causado por um bico bloqueado, filtro desgastado, tubulação danificada, vazamento na junta, ejetor fraco, altura de captação incorreta ou problema no sensor.

5. Que informações devem ser fornecidas antes de receber uma cotação?

Envie o modelo da máquina, número de série, número de peça KHY-M7153-101, marcação da válvula JA10AA-36W, quantidade necessária, condição de fornecimento preferencial, país de destino e fotografias nítidas da etiqueta antiga da válvula, conector, direção do cabo, superfície do coletor e posição de instalação.

Contate-nos

Para preços, disponibilidade, confirmação de compatibilidade e entrega internacional, envie as informações da sua máquina e fotografias antigas da válvula junto com sua consulta.

Para uma confirmação mais rápida, inclua:

Modelo da máquina + Número de série da máquina + Número da peça + Modelo da válvula + Quantidade + País de entrega
