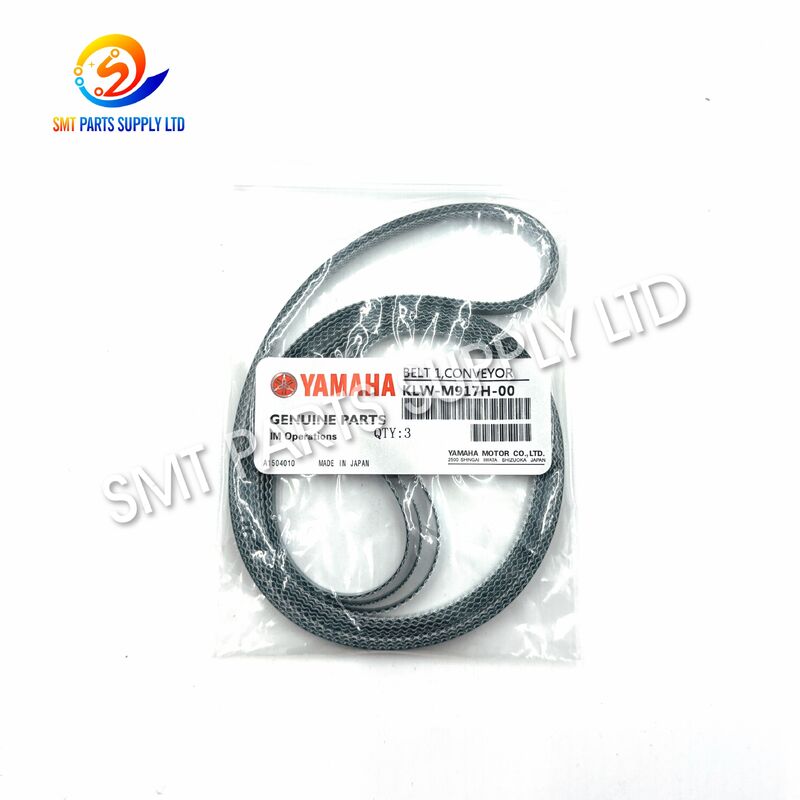

Correia transportadora de precisão YAMAHA KLW-M917H-00 para montadora SMT YSM20 com aplicação específica da máquina, transporte estável de PCB e substituição prática

YAMAHA KLW-M917H-00 Correia Transportadora de Precisão 1 para Montadora SMT YSM20

A KLW-M917H-00 BELT 1, CONVEYOR é um componente de transporte específico para a máquina, desenvolvido para o sistema transportador de PCBs do equipamento de montagem SMT YSM20. Instalada dentro do conjunto do trilho transportador, a correia suporta placas de circuito impresso e as transfere suavemente pelas etapas de carregamento, posicionamento, montagem e descarregamento.

Durante a produção contínua de eletrônicos, as correias transportadoras são expostas a movimentos repetidos, atrito superficial, tensão mecânica, contaminação e mudanças térmicas. Uma correia desgastada ou com tensão incorreta pode causar deslizamento da PCB, transporte instável, desalinhamento da placa, alarmes repetidos do transportador ou interrupções inesperadas na produção.

A substituição do componente danificado pela correia transportadora KLW-M917H-00 corretamente selecionada ajuda a restaurar o manuseio estável da PCB sem a necessidade de substituir todo o conjunto do transportador. O produto é adequado para fabricantes de eletrônicos, fábricas de EMS, departamentos de manutenção SMT, empresas de reparo de equipamentos e distribuidores internacionais de peças de reposição.

Para uma seleção precisa, os clientes devem confirmar o modelo da máquina, o número de série do equipamento, a posição do transportador, a marcação original da correia e as dimensões físicas antes de fazer um pedido.

A correia transportadora é um componente mecânico consumível. Sua condição muda gradualmente durante a operação contínua da máquina. Vários fatores podem encurtar sua vida útil ou reduzir o desempenho do transportador.

A correia circula repetidamente em torno das polias do transportador durante o carregamento e descarregamento de PCBs. Dobras e atrito contínuos podem gradualmente reduzir a flexibilidade, a aderência da superfície e a estabilidade dimensional.

Tensão excessiva aumenta a carga na correia, polias, rolamentos e motor do transportador. Tensão insuficiente pode causar deslizamento, movimento atrasado da PCB, erros de rastreamento ou transporte instável.

Poeira, graxa, resíduos de adesivo, partículas de fluxo, pasta de solda, fragmentos de componentes ou produtos químicos de limpeza inadequados podem afetar a superfície da correia e reduzir a estabilidade do transporte.

Uma polia ou trilho desalinhado pode forçar a correia para um lado. Isso pode criar desgaste irregular nas bordas, atrito anormal, deformação da correia e movimento instável da PCB.

Pequenos parafusos, terminais de componentes, fragmentos de PCB, fita, detritos de embalagem e outros objetos estranhos podem ficar presos entre a correia e a polia.

Exposição de longo prazo ao calor, luz solar direta, ozônio, umidade, óleo ou produtos químicos inadequados pode afetar o material da correia durante a operação ou armazenamento.

Duas correias transportadoras podem parecer semelhantes, mas ter circunferência, largura, espessura, estrutura de superfície ou posições de instalação diferentes. A instalação de um modelo incorreto pode causar ajuste inadequado ou falha do transportador.

O KLW-M917H-00 oferece uma solução de substituição direcionada para o sistema transportador YSM20 correspondente. Quando selecionada e instalada corretamente, a correia ajuda a recuperar o movimento estável da PCB e suporta a produção SMT contínua.

A substituição da correia pode ser mais econômica e eficiente do que a substituição de todo o trilho transportador ou conjunto de transporte. No entanto, a causa do desgaste anormal da correia deve ser identificada antes da instalação do novo componente.

Por favor, forneça os seguintes detalhes antes de fazer o pedido:

• Número da peça: KLW-M917H-00.
• Marcação do produto: BELT 1, CONVEYOR.
• Modelo completo da máquina.
• Número de série da máquina.
• Posição de instalação do transportador.
• Quantidade necessária.
• Fotografias da correia antiga.
• Circunferência da correia.
• Largura da correia.
• Espessura da correia.
• Perfil da superfície.
• Nível de qualidade exigido.
• País de destino.

Fornecer informações completas ajuda a reduzir o risco de selecionar uma correia visualmente semelhante, mas dimensionalmente diferente.

As dimensões da correia transportadora podem variar de acordo com a configuração da máquina, revisão de engenharia, posição do transportador ou lote de produção. A seleção final deve ser baseada na lista de peças da máquina, marcação original da correia, número de série da máquina ou medições físicas.

Não selecione o produto apenas com base na cor da correia, fotografias ou um prefixo de número de peça semelhante.

Os modelos listados acima pertencem a aplicações relacionadas de correias transportadoras SMT, mas não devem ser tratados automaticamente como peças intercambiáveis.

Antes de substituir um modelo por outro, compare:

• Modelo da máquina.
• Número de série da máquina.
• Direção do transportador.
• Local de instalação.
• Circunferência da correia.
• Largura da correia.
• Espessura da correia.
• Estrutura da superfície.
• Design da junta.
• Marcação original da peça.

A correia transportadora KLW-M917H-00 é adequada para aplicações de transporte e manutenção de PCBs em ambientes de montagem eletrônica automatizada.

A correia pode ser usada em linhas de produção que fabricam:

• Eletrônicos de consumo.
• Placas de controle industrial.
• Módulos eletrônicos automotivos.
• Dispositivos de comunicação.
• Produtos de iluminação LED.
• Conjuntos de fontes de alimentação.
• Placas de controle de eletrodomésticos.
• Produtos eletrônicos médicos.
• Equipamentos de segurança.
• Dispositivos de rede.
• Equipamentos inteligentes.
• Produtos de instrumentação.
• Placas periféricas de computador.
• Conjuntos de PCBs protótipo.
• Produtos eletrônicos de alta mistura.

O sistema de controle da máquina ativa o motor do transportador quando um comando de transferência de PCB é recebido.

O motor transfere energia para a polia do transportador ou mecanismo de transmissão relacionado.

O KLW-M917H-00 se move continuamente em seu caminho de polia especificado dentro da máquina.

As bordas da PCB repousam nas correias transportadoras esquerda e direita instaladas ao longo do sistema de trilhos.

A velocidade e a tensão equilibradas da correia ajudam a transportar a PCB em uma direção reta e controlada.

Sensores identificam a chegada da PCB, o status do transporte, o ponto de parada e a condição de descarregamento.

O transportador move a placa para a posição necessária para fixação, alinhamento e montagem de componentes.

Após a conclusão da montagem, o transportador transfere a placa para a próxima máquina de produção ou estação de trabalho a jusante.

Uma correia instalada corretamente ajuda a manter o movimento suave da PCB através do sistema transportador.

O atrito superficial adequado suporta o transporte confiável da placa durante ciclos de produção repetidos.

Dimensões e tensão corretas ajudam a correia a permanecer alinhada em torno das polias do transportador.

A correia pode ser substituída separadamente sem a necessidade de comprar todo o conjunto do transportador.

Manter uma correia sobressalente verificada em estoque pode reduzir o tempo de reparo de emergência.

O produto é adequado para substituição de peça única, estoque de manutenção de fábrica e pedidos de distribuidores.

Verifique se a correia original, a lista de peças da máquina ou o registro de manutenção identificam claramente KLW-M917H-00.

Não negligencie o prefixo, sufixo ou número de revisão.

Este produto é destinado principalmente à aplicação de transportador correspondente em equipamentos YSM20.

Uma correia semelhante usada em YSM20R, YS24 ou outra máquina pode ter um número de peça ou dimensão diferente.

Identifique a localização exata da correia, como:

• Entrada do transportador.
• Seção interna do transportador.
• Transportador de saída.
• Trilho do lado esquerdo.
• Trilho do lado direito.
• Transportador frontal.
• Transportador traseiro.
• Configuração especial da máquina.

As revisões de engenharia da máquina podem alterar o componente aplicável. O número de série ajuda a verificar a versão correta da máquina.

Meça e registre:

Fotografias úteis incluem:

• Correia removida completa.
• Marcação do número da peça da correia.
• Junta da correia.
• Superfície da correia.
• Medição de largura.
• Medição de espessura.
• Medição de circunferência.
• Área de instalação do transportador.
• Placa de identificação da máquina.

O fornecimento disponível pode incluir:

• Produto novo original.
• Produto compatível qualificado.
• Quantidade de amostra.
• Estoque de manutenção.
• Substituição de emergência.
• Fornecimento regular em lote.

Por favor, especifique claramente o nível de qualidade exigido na consulta.

• Pare a máquina de acordo com os procedimentos de segurança da fábrica.
• Desconecte a fonte de energia necessária.
• Fotografe o roteamento da correia original.
• Registre a posição de ajuste da tensão.
• Confirme o arranjo das correias esquerda e direita.
• Inspecione sensores e cabos próximos.
• Limpe o caminho do transportador.

• Não torça a correia.
• Não a dobre bruscamente.
• Não use ferramentas pontiagudas para forçá-la sobre uma polia.
• Não a estique excessivamente.
• Não aplique graxa ou óleo na superfície da correia.
• Confirme o roteamento correto em torno de todas as polias.
• Ajuste ambos os lados do transportador uniformemente.

• Gire o transportador manualmente quando permitido.
• Verifique se a correia não entra em contato com o trilho.
• Opere a máquina em baixa velocidade.
• Observe o rastreamento e a tensão.
• Verifique se há ruído anormal.
• Teste com uma PCB adequada.
• Verifique novamente a tensão após a operação inicial.

Armazene o produto:

• Em uma sala limpa e seca.
• Longe da luz solar direta.
• Longe de calor excessivo.
• Longe de óleo e produtos químicos agressivos.
• Longe de objetos metálicos pontiagudos.
• Sem dobras apertadas.
• Sem compressão pesada.
• Dentro de embalagem protetora selada.

Antes do envio, a inspeção pode incluir os seguintes itens.

• Limpeza da superfície.
• Condição da borda.
• Rachaduras visíveis.
• Deformação anormal.
• Aparência da junta.
• Condição da embalagem.

• Circunferência.
• Largura.
• Espessura.
• Comparação com informações de pedido confirmadas.

• Flexibilidade.
• Continuidade da junta.
• Uniformidade da superfície.
• Forma geral da correia.

• Número da peça.
• Nome do produto.
• Quantidade.
• Referência de compra do cliente.
• Requisito de qualidade.
• Etiqueta de embalagem.

Os requisitos de inspeção podem ser discutidos antes da confirmação do pedido.

Cada correia pode ser embalada em um saco selado para protegê-la contra poeira, umidade e contaminação da superfície.

A correia é arranjada sem dobras acentuadas ou pressão excessiva para ajudar a manter sua forma original durante o transporte.

Uma caixa reforçada é usada de acordo com a quantidade de envio, destino e método de transporte.

• Courier internacional.
• Frete aéreo.
• Frete marítimo.
• Remetente indicado pelo cliente.
• Envio consolidado com outras peças de reposição SMT.

As etiquetas podem incluir:

• Nome do produto.
• Número da peça.
• Quantidade.
• Número do pedido de compra.
• Referência do cliente.
• Status da inspeção.
• Data de embalagem.

O KLW-M917H-00 é usado principalmente como uma correia transportadora para a seção do transportador da montadora SMT YSM20 correspondente. Por favor, forneça o número de série da máquina e fotografias de instalação para confirmar a aplicação exata.

As duas referências pertencem a uma série relacionada de correias transportadoras, mas a intercambialidade direta não deve ser assumida. Compare a versão da máquina, as dimensões da correia, a posição de instalação, a estrutura da superfície e a documentação original das peças.

Por favor, forneça o número da peça, modelo da máquina, número de série da máquina, quantidade necessária, posição do transportador, fotografias da correia antiga, circunferência, largura, espessura, país de destino e nível de qualidade exigido.

Quando as correias pareadas têm tempo de serviço e desgaste semelhantes, a substituição de ambas pode ajudar a manter o movimento equilibrado. A decisão final deve ser baseada na condição física, nos requisitos de manutenção da máquina e no desempenho do transportador.

As causas possíveis incluem tensão irregular, desalinhamento da polia, contato com o trilho, roteamento incorreto, danos nos rolamentos, contaminação ou uma especificação de correia inadequada. A causa mecânica deve ser corrigida antes da operação contínua.

Envie sua consulta com as seguintes informações para confirmação mais rápida:

• Número da peça: KLW-M917H-00.
• Modelo da máquina.
• Número de série da máquina.
• Posição do transportador.
• Quantidade necessária.
• Requisito de qualidade original ou compatível.
• Dimensões da correia.
• Fotografias da correia antiga.
• País de destino.
• Data de entrega necessária.

Pedidos de amostra, quantidades de manutenção, pedidos mistos de peças de reposição SMT e compras regulares de fábrica são bem-vindos. A disponibilidade do produto, medições, requisitos de qualidade, detalhes de inspeção, embalagem e cronogramas de entrega podem ser confirmados antes da colocação do pedido.

YAMAHA e os nomes de modelos de equipamentos relacionados são marcas registradas de seus respectivos proprietários. Eles são usados apenas para identificação de peças e referência de compatibilidade com a máquina. A origem do produto e a condição de fornecimento devem ser confirmadas de acordo com a cotação final.
